光学相关测试业务

1.镜头透过率、反射率

仪器名称:分光光度计

仪器型号:LINZA 150

制造商:ESSENT OPTICS(白俄罗斯)

设备功能:对镜头或镜头组进行轴上透过率测试,对镜片或镜头的外表面进行不同点的反射率测试。

测试波段:185~1700nm

透过率测试范围:

凸面,凹面,非球面

镜头尺寸:直径10~150mm,机械长度≤240mm

焦距:≥20mm(<20mm测试请联系工程师)

反射率测试范围:

凸面,凹面,非球面

镜头尺寸:直径10~90mm,机械长度≤60mm(典型情况)

曲率半径:≥15mm

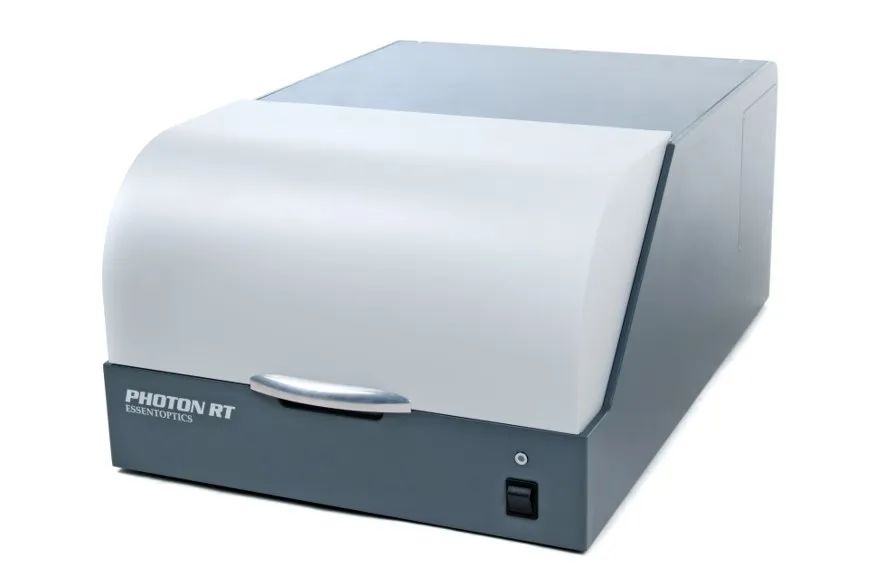

2.平面光学件/棱镜透过率和反射率
仪器名称:分光光度计
仪器型号:Photon RT(185-3500)
制造商:Essent Optics(白俄罗斯)


波段范围:185-3500nm;
偏振态测量范围:260-3500nm;
样品种类:平片(增透膜、高反膜、带通滤光片、分色片等),立方棱镜(异形棱镜需定制工装);
测试角度范围:透过率0~75°,绝对反射率8~75°;
样品尺寸(mm):12×10~152×152mm
(更大或更小的样品测试请详询工程师)

3.镜头MTF
仪器名称:传递函数测试仪
仪器型号:MS2940/56
制造商:IMAGE SCIENCE(英国)



设备功能:对镜头进行轴上/轴外MTF、EFL、畸变、像散、色差、
环绕能、相对照度等项目的测试
测试波段:400~1000nm,8~12um
测试范围:
通光孔径:≤200mm
有效焦距:35~350mm

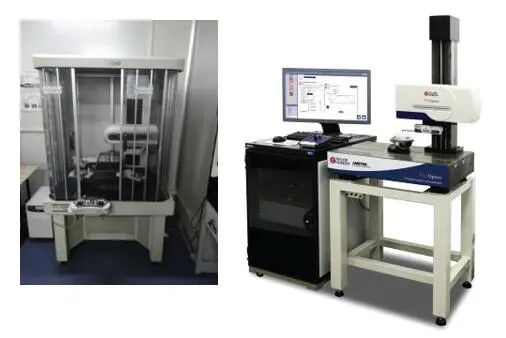

4、镜头、工件表面轮廓尺寸
仪器名称:泰勒轮廓仪、三丰轮廓仪
仪器型号: PGI  Optics、CS-5000 CNC
制造商: Taylor Hobson、 Mitutoyo

设备原理:由于触针式轮廓测量传感器具有大量程、稳定性好,测量速度快、对环境要求较低以及测量重复精度高等一系列优点,被广泛的运用于各种工业领域。触针式轮廓测量传感器在进行测量时,触针与被测工件表面接触并给予一定的初始测量力,然后通过工作台或者传感器的横向移动,从而使得触针随着被测工件表面的轮廓做上下起伏运动。同时,与触针相连的杠杆后端也会随之上下运动,通过电感或者光电接收器等位移测量电路将此位移信号传递给后续的A/D处理电路,经过计算机处理还原,在屏幕上显示出被测工件表面的实际轮廓。触针式轮廓仪基于迈克尔逊干涉测量原理,采用杠杆触针结构,其结构图如图。

由氦氖激光器11发出激光,激光几次反射和分光,在角锥棱镜分光面上形成明暗相间的衍射光,经7放大由四象限光电管接收。四象限光电管将接收到的明暗相间的干涉条纹转换为相应的电信号给后续电路进行处理。当测针随着被测工件表面轮廓高低起伏而上下运动时,杠杆后端的角锥棱镜也将同时做上下起伏运动,此时计量光的光程将随之变化,参考光与计量光的光程差也发生改变,这样会导致明暗相间的干涉条纹随着光程差变化而移动,此时通过四象限光电二极管对信号计数,即可得到工件表面的高度值。

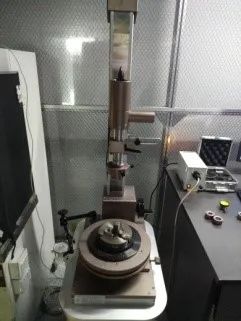

5、镜头、镜头组中心偏
仪器名称:中心偏测试仪
仪器型号: MecAIM 1000-F

中心偏测试仪


中心偏测量范围:
±3~±1000mm(曲率半径)@反射模式;±3~±1000mm(焦距)@反射模式;
测试精度:±1”/±0.5um含转台跳动误差;
有效焦距测试:±3~±1000mm
有效焦距测试精度:0.1%~0.3%@3~25mm;0.03%~0.1%@25~500mm;
                                 0.1%~0.1%@500~1000mm;
样品口径:≤400mm;
偏心测量机构:气浮转台,三爪卡盘,四维调节

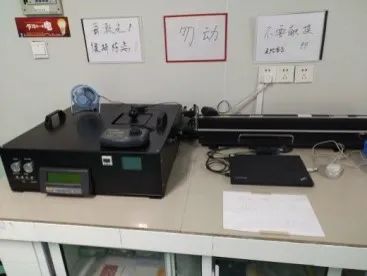

6、光学元件10.6um热吸收
仪器名称:10.6um热吸收仪( WOE-Matcalorie)
仪器型号:/
制造商 Wavelength Opto-Electronic (S)

设备原理:镜片在使用的过程中除了透过、反射,还伴有吸收,吸收值的测定对于精密仪器,长时间使用、高温使用的仪器有很大的意义。镜片在激光通过的时候会吸收一部分能量使镜片温度升高,温度和吸收有一定的公式关系,通过电气连接和软件控制可以记录激光的实时功率和实时的温度曲线,加上镜片本身的参数,如质量、厚度、外径、材料等信息,把所有的信息通过公式编辑在软件里,即可得到镜片的吸收值。
热吸收仪使用介绍:打开电源和桌面软件WOE-Matcalorie,打开激光器安全钥,软件界面如下图,点击点击右上角的Initialize按钮,建立箱体和电脑以及激光器的电气联系,此时会看到箱体上温度显示屏、气压显示屏以及状态显示屏亮起,镜片放入标准夹具然后放入箱体,盖好盖子,在软件上左侧输入镜片参数,波长选择CO2,校准选择static,点击Start即可,等温度曲线测试完成后,点击Analyze分析,右上角的值为吸收值。

7、膜层损伤阈值(10.6um)
仪器名称:膜层损伤阈值测试平台(10.6um)
仪器型号:/
制造商:Wavelength Opto-Electronic (S)

损伤阈值的概率确定图
设备原理:不同的膜层、镜片有其固定的损伤阈值,通常用J/CM²或者W/CM²来表示。我们只需要知道损伤概率为零时的功率大小和光斑大小即可算出膜层或镜片的损伤阈值,用刀口法测量聚焦光斑大小,用功率计测试该功率值。测量的精度受光斑大小测量的准确性影响较大。
膜层损伤阈值测试平台使用介绍:聚焦点的光斑大小是用刀口法一开始测定好的,把样品架在导轨上的坐标固定在测定焦点位置时刀口装置在导轨上的坐标保持一样即可,样品夹持在样品架前端,激光开启时可以保证打在镜片表面的光斑大小和测定的光斑大小一致。打开电源和桌面CAD软件,将样品夹持在样品架,打开桌面CCD相机软件,打开测试激光,每次增加10%功率,按照图移动示例图移动镜片,在第一排确定不断增加10%损伤的一个点,在下面几排逐渐减小功率测试,找到概率为0且功率百分比max的点,取下镜片,用功率计测试并记录此时的功率大小,测试的功率大小与聚焦光斑相比及得到该样品的损伤阈值。

移动测试示例图

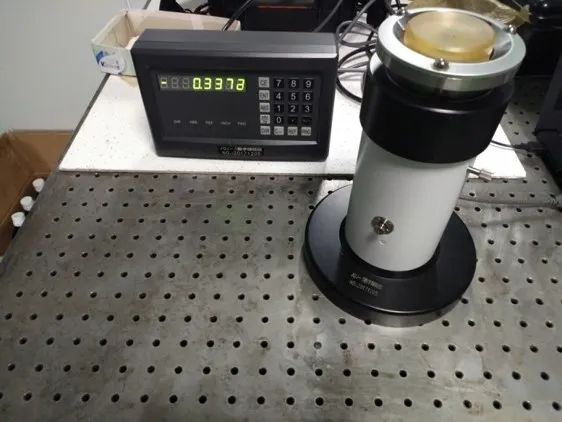

8、曲率半径
仪器名称:数字球径仪
仪器型号:JQJ-3
系统精度:±0.1um
测量范围:凹面-10mm~-2500mm,凸面+8mm~+2500mm

设备原理:球径仪测试曲率半径属于物理测量,不同于偏心仪和干涉仪是光学测量,如下图,当镜片放在测环上,不同的测环 r 值是固定且已知的,我们想要知道镜片的曲率半径RT,只需要知道hT  即可,hT 由数字球径仪传感器测得,可通过几何关系得出: RT=r2/2hT + hT/2

数字球径仪使用介绍:打开电源和软件,根据镜片大小选择合适的测环和平晶(软件也选择你选择的测环和测量面的凹凸面),测环安好后,把平晶放在上面,拨动滑杆至滑槽竖直位置,直至听到轻触声“嗒”,此时对数显盒清零,按下“CE”健,再在软件上点“基准面读数”,完成零位测定。把滑杆慢慢旋转下去,取下平晶,放上待测件,同样的步骤,轻轻向左拨动滑杆至竖滑槽位置,轻放滑杆,测头自行上升,直至听到轻触声“嗒”,点击软件按钮“被测面读数”,再点测次“1”,此时软件计算出R值。
