什么是TEC热电冷却?

TEC Cooling 是基于热电效应的温控技术,通过直流电流驱动,使热电模块两端产生温差。TEC Cooling 的工作原理是什么?它的特点是什么?又有哪些应用?接下来对热电制冷进行更深入的探讨,为您带来更深入的见解。



什么是热电冷却?

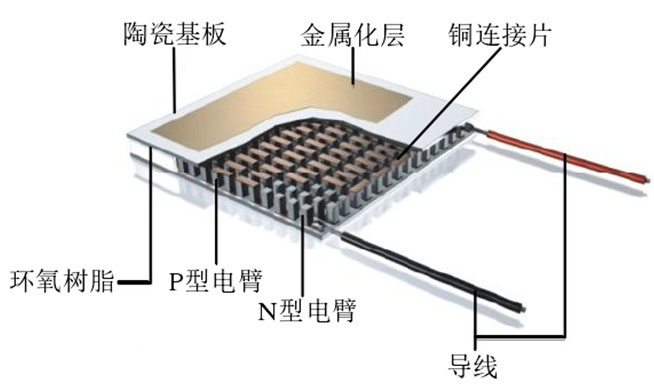

热电冷却器 (TEC) 是一种基于半导体材料的电子元件,广泛应用于精密温度控制应用。它依靠珀尔帖效应,当电流通过由不同半导体材料制成的接头时,热量从一侧传递到另一侧。冷端吸收热量,热端释放热量。该过程的优点是可逆性:通过反转电流,冷端和热端的功能可以互换,既可用于冷却,也可用于加热。

热电冷却器在许多工业和电子应用中都很重要。尤其是在需要温度控制精度且空间有限的情况下。它可以提供高效、低噪音的冷却解决方案。



热电冷却与传统机械制冷



传统制冷技术:传统压缩式制冷系统主要由压缩机、蒸发器和冷凝器组成,其工作原理是将气态制冷剂压缩,并在冷凝器中释放热量,适合大规模制冷,但结构较为复杂,噪音较大,对环境温度也较为敏感。

热电冷却系统:热电冷却器的核心是半导体材料,不需要气态冷却剂。当电流通过热电模块时,热量会从冷端移动到热端,冷端温度会下降,热端温度会升高。热电冷却器结构简单、体积小、没有机械部件,适合用于需要高精度和紧凑设计的应用。这种简单而高效的设计减少了传统制冷系统所需的维护和调节。



热电效应:了解其基础



热电冷却器基于多种热电效应,包括塞贝克效应、珀尔帖效应和汤姆森效应。每种效应都描述了温度和电流之间的关系。

塞贝克效应

当两种不同材料的接合处存在温差时,它们之间就会产生电压。这种效应被广泛用于热电偶,以实现精确的温度测量。

公式

× − )

其中,Vo为输出电压,axy为塞贝克系数。Th和Tc分别为热电偶两端的高温和低温。

珀尔帖效应

珀尔帖效应是热电冷却的基础。当电流通过两种不同材料的接合处时,冷端会吸收热量。这会导致冷却,而热端则会释放热量。

公式

Qc pxy × I

其中 pxy 是珀尔帖系数,I 是电流,Qc 是冷却或加热的速率。

汤姆森效应

汤姆逊效应描述的是电流通过存在温差的导体时产生的热量变化。虽然这种效应在热电冷却器中起的作用很小,但它却是热电效应的重要组成部分。



热电冷却器的应用



热电冷却器广泛应用于多个行业,尤其是那些对温度控制精度要求较高的行业。它们为多个行业提供了可靠、高效的冷却解决方案。

电子:热电冷却器广泛应用于计算机、相机等消费电子产品和其他小型设备。它有效地防止设备过热,确保高效运行并延长使用寿命。

汽车电子:在汽车电子中,热电致冷器用于电池管理、车载电子设备等高精度控温部件,在极端环境条件下维持设备稳定性,避免因高温引起的故障。

工业应用:在工业应用中,热电致冷器应用于精密仪器、激光设备等需要精确控温的系统中,可以有效调节设备的温度,保证系统高效稳定地工作。

航空航天:在航空航天领域,热电致冷器用于卫星、航天器的温度调节,通过热电模块稳定的温度控制,维持航天器内部设备的正常运行,确保系统长时间稳定工作。



热电冷却器的优点和缺点



优点

紧凑高效:热电冷却器体积小,适合在空间受限的设备中使用。

无机械部件、噪音低:无压缩机等机械部件,运行时噪音小,非常适合对噪音要求高的环境。

可靠性高:热电制冷器无摩擦部件,故障率低,适合长期运行。

缺点

效率较低:特别是在温差较大的情况下,热电制冷器的能效较低,需要消耗较大的电能才能达到理想的控温效果。

成本高:由于采用高效的半导体材料,热电冷却器比传统的制冷系统成本更高。

散热要求:热电模块热端需高效散热才能维持良好的工作状态,否则可能导致性能下降。



总结



随着技术的不断进步,热电冷却技术在温度控制领域变得越来越重要。精确的温度控制对于电池组热管理精密电子设备至关重要。因此,热电冷却器提供了理想的解决方案,特别是在需要精确温度控制、低噪音和有限空间的环境中。

尽管热电冷却器在能效和成本方面仍面临挑战,但随着半导体材料和热电技术的不断优化,其性能将不断提高。
