简要介绍几种短路保护方案

1. 技术原理

利用金属导体的焦耳热效应实现物理熔断。当电流超过额定值时，保险丝内部低熔点金属迅速气化，形成断路。

2. 核心元件

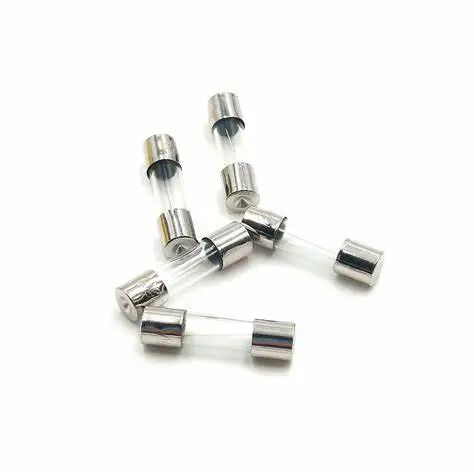

玻璃管保险丝：适用于≤500V交流电路

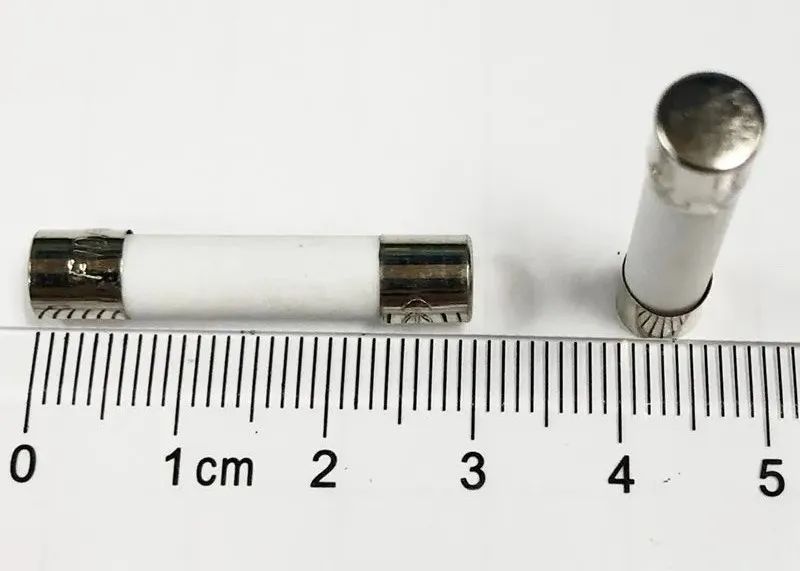

陶瓷熔断器：耐冲击电流达10kA（如Bussmann ABC系列）

3. 典型应用

消费电子产品电源输入级

低压照明系统后备保护

4. 方案特点

优势局限结构简单（仅2个端子）熔断精度±20%成本＜0.1元/件（1A规格）电弧可能引发二次故障UL/IEC认证体系完善更换影响设备可用性

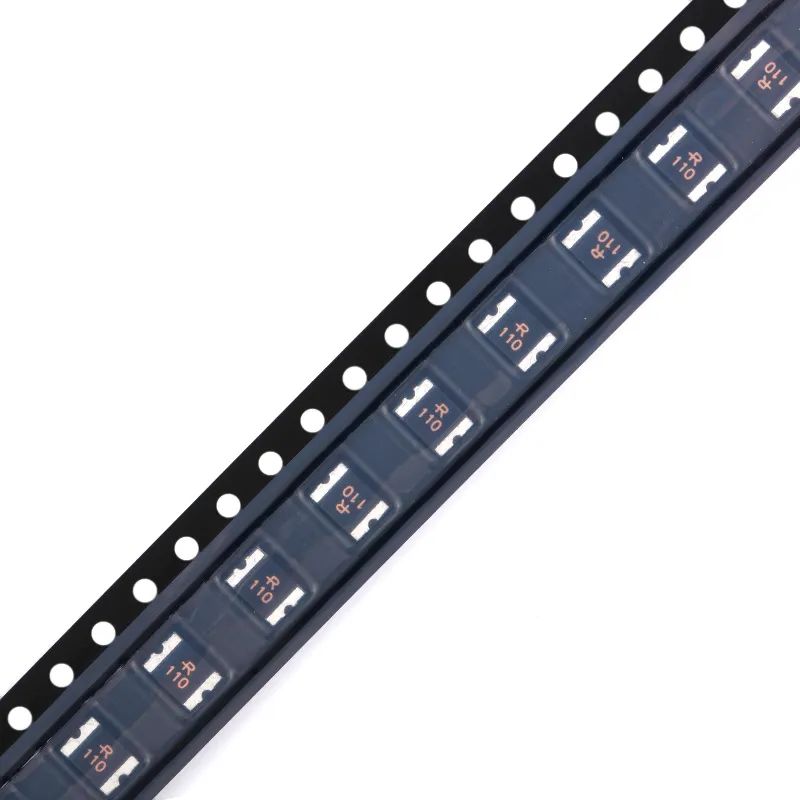

二、自恢复PTC保护方案

1. 工作原理

基于高分子聚合物的结晶态转变：常温时导电粒子形成通路；异常升温导致晶格膨胀，导电网络断裂。

2. 器件参数

动作时间：毫秒级（1A器件在2倍过流时典型值）

维持电流：0.1-10A（如泰科电子RUEF系列）

3. 应用案例

USB充电端口过流保护

锂电池组并联均流保护

4. 失效模式分析

循环老化：500次动作后阻值变化＞50%

高温失效：持续125℃环境导致永久性高阻

三、半导体电子断路器

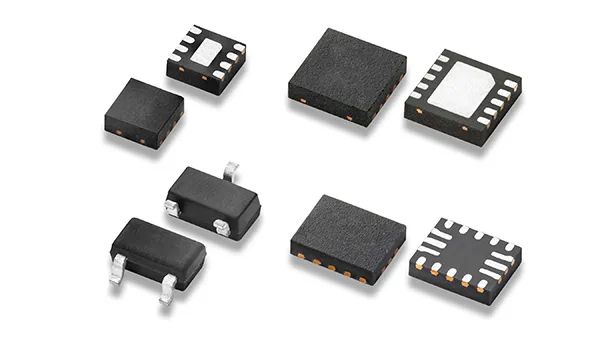

电子保险丝(eFuse)是一种专为热插拔应用设计的保护器件，采用热优化封装并集成传输晶体管。eFuse集多种保护功能于一身，包括过压保护、浪涌电流控制、输出过载保护以及器件过温保护。这一集成设计不仅提升了系统的可靠性，还显著减小了解决方案的尺寸。此外，这些功能可根据不同应用需求轻松定制，通常仅需少量外部元件即可实现。

1. 关键技术指标

响应时间：＜10μs（TI TPS2595系列）

导通电阻：2mΩ（Infineon PROFET系列）

2. 设计要点

电流检测：优先选用集成采样电阻的IC方案

热插拔保护：需配置缓启动电路（RC时间常数＞1ms）

3. 行业应用

服务器电源模块（PMBus协议控制）

车载电子保险盒（满足ISO 16750标准）
