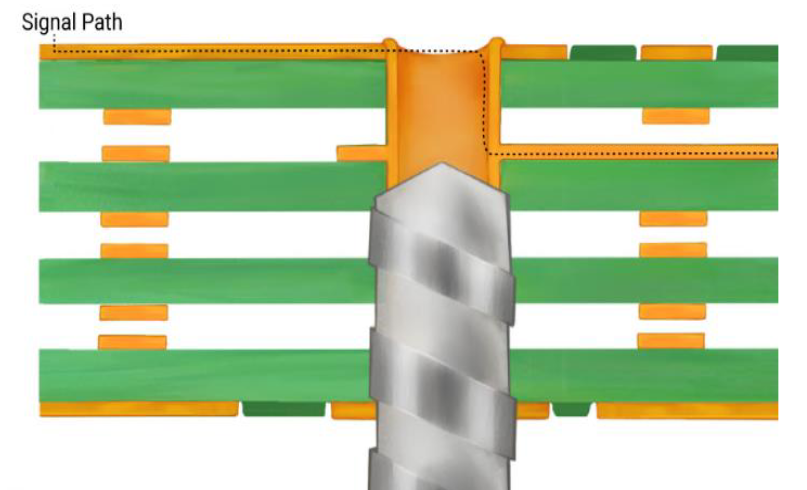

在 PCB（印刷电路板）制造的精密工艺中，背钻技术扮演着至关重要的角色。背钻的主要目的是去除电镀通孔中多余的材料，以实现对信号传输特性的精准控制，确保电路板在高速信号传输场景下的性能表现。然而，背钻过程中常出现多种品质问题，这些问题不仅影响背钻效果，还可能对整个电路板的性能和可靠性造成严重冲击。
一、堵孔问题剖析
堵孔现象表现为背钻后背钻孔内残留钻屑、铜粉、玻璃纤维等杂质，致使背钻孔堵塞。从钻头角度看，钻头刃口磨损或崩裂会使切削性能大幅下降。在钻削过程中，正常的钻头应能顺利排出碎屑，但磨损的钻头无法有效完成这一任务，碎屑堆积最终导致堵孔。在加工参数方面，背钻速度过快是常见诱因。过快的速度使得产生的碎屑来不及排出孔外，同时，若背钻的主轴转速偏低，还会导致钻头切削时产生的碎屑粒度较大，这些大粒度碎屑更容易堵塞背钻孔。从材料角度而言，若 PCB 板材质较硬或者玻璃纤维含量过高，在背钻操作时会产生大量玻璃纤维碎屑，这些碎屑的形态和性质使其容易在背钻孔内堆积，引发堵孔。堵孔会严重破坏背钻孔的导电性能和信号传输质量，使得电路板在实际使用中可能出现信号传输中断或信号衰减的故障，极大地影响了电路板的正常使用和可靠性。
二、孔偏现象探究
孔偏是指背钻孔与设计位置存在偏差，孔的中心位置偏离了理论坐标位置，严重时甚至会导致背钻孔与目标通孔错位，背钻完全失去作用。设备精度是关键影响因素之一，背钻设备的机械精度不够高，例如主轴的垂直度存在偏差、XY 轴的移动精度不达标等，这些都会导致背钻头在加工过程中无法按照设定的精准位置进行作业，从而产生孔偏。定位不准确也是导致孔偏的重要原因，在进行背钻之前，若 PCB 板的安装出现误差，或者光学定位系统存在误差，都会使得背钻头无法对准目标通孔的准确位置。此外，钻头磨损同样不可忽视，钻头在频繁使用后磨损严重，钻头的直径变小或者钻头的中心线发生变化，这些变化都会在背钻过程中导致背钻孔的位置出现偏差。孔偏会降低背钻的精度，使得背钻孔无法有效地去除多余的材料，进而影响电路板的性能和可靠性，还可能在后续的组装和使用过程中造成短路、断路等严重故障，给电路板的质量带来极大的隐患。
三、缠丝情况分析
缠丝现象指的是背钻过程中钻头的钻刃上缠绕铜丝，这会严重干扰背钻的正常进行，甚至可能导致钻头损坏以及背钻孔的报废。钻头参数选择不当是引发缠丝的一个重要原因，若钻头的螺旋角、刃长、刃径等参数设计不合理，钻削过程中产生的铜屑就无法顺利排出，反而容易缠绕在钻头上。加工参数不合理也会导致缠丝问题，例如背钻的进给量过大，会使钻头切削时产生的铜屑过长，这些长铜屑更容易缠绕在钻头上；而主轴转速过高时，虽然铜屑的排出速度会加快，但如果进给量没有匹配好，过小的进给量同样会使铜屑缠绕在钻头上。另外，钻头冷却不良也是缠丝的一个诱因，钻削过程中若冷却液供应不足或者冷却效果不佳，钻头与铜材之间的摩擦加剧，产生过多热量，导致铜屑软化并粘附在钻头上，进而缠绕成丝。缠丝不仅会导致背钻加工中断，增加生产成本和加工时间，而且缠绕的铜丝还可能划伤背钻孔的内壁，影响背钻孔的质量和导电性能，降低电路板的可靠性，对电路板的生产效率和最终质量产生负面影响。
四、孔深异常研究
孔深异常表现为背钻后的孔深度与设计要求不符，孔深过浅或过深，无法达到去除多余材料的目的或者损坏其他层的线路。设备精度问题是一个关键因素，背钻设备的 Z 轴控制精度不够高，就无法精准地控制背钻头的下刀深度，从而导致孔深异常。加工参数设置错误也会引发孔深异常，比如背钻的深度参数设置错误、进给量和主轴转速等参数搭配不当，这些都会使背钻孔的实际深度偏离设计要求。此外，材料厚度不均匀或者在加工过程中 PCB 板发生变形，也会使得背钻头无法按照设计深度准确进行背钻操作。孔深异常会导致背钻孔无法有效地去除多余的材料，影响电路板的性能和信号传输质量；若孔过深，还可能误伤其他层的线路，造成电路板报废，给生产带来巨大的损失，严重影响电路板的生产良率和整体质量。
