1.常规光阑
2.自定义光阑
3.光阑设置实例
一、常规光阑
ZEMAX中光阑种类非常丰富，按照作用来分可以分为两类：通光（Aperture）光阑和挡光(Obscuration)光阑；按照光阑的形状来分，主要有：圆形光阑；椭圆形光阑；矩形光阑；支架挡光光阑；自定义光阑；

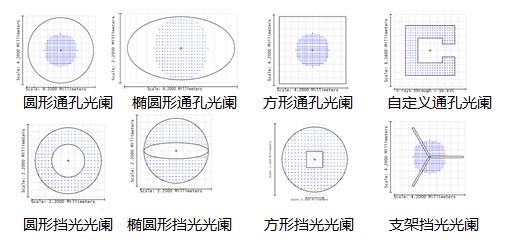

上述图像是在ZEMAX序列模式下，设置系统的入瞳直径为1mm，然后设置表面的光阑类型及相关参数，在FOOT PRINT下查看光阑对几何光线传播的影响；
以支架挡光光阑为例，设置挡光条的宽度（Width of arms）以及数量（Number of Arms）。ZEMAX便可自动生成以表面中心为顶点，均匀分布的支架挡光光阑。
二、自定义光阑
首先，说一下自定义光阑的语法符号（可直接查看手册）。所谓的自定义光阑语法符号，就是如何将光阑的形状表现出来的语句。
|
功能 |
语法 |
语法说明 |
|
画线段 |
语法1：LIN x y n 语法2：x，y |
LIN：直线关键字 x y :线段端点坐标 |
|
画圆 |
CIR cx cy radius n |
CIR：圆形关键字 cx cy：圆心坐标 radius：半径 |
|
画椭圆 |
ELI cx cy rx ry angle n |
ELI：椭圆关键字 cx cy：圆心坐标 rx ry：x/y轴半宽度 angle：旋转角度 |
|
画圆弧 |
ARC cx cy angle n |
ARC：圆弧关键字 cx cy：圆弧中心坐标 angle：旋转角度 |
|
画矩形 |
REC cx cy xhw yhw angle nx ny |
REC：圆弧关键字 cx cy：矩形中心坐标 xhw yhw：长宽 angle：角度 |
|
画多边形 |
POL cx cy radius n angle |
POL：多边形关键字 cx cy：多边形中心坐标 radius：中心到顶点距离 |
|
断开 |
BRK |
用于表示一个光阑已经定义完成；或者用坐标：0.0 0.0表示； |
|
注释 |
! |
|

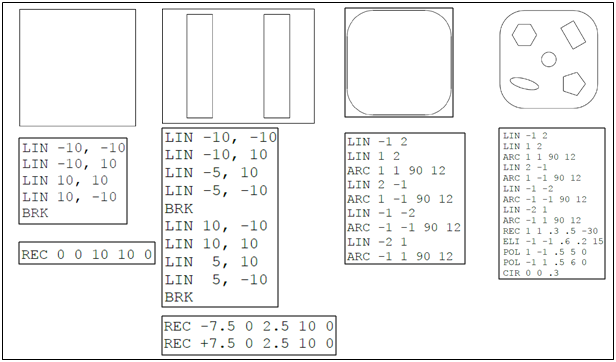

以下罗列几种ZEMAX自带的自定义光阑形状及语法：
三、光阑设置实例

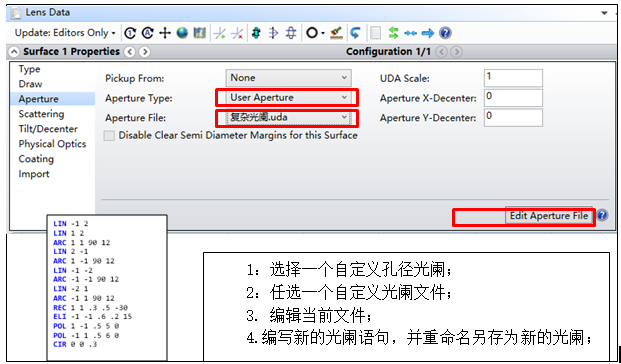

以操作手册中的复杂自定义光阑为例，具体操作如下图所示：
光阑设置，是ZEMAX中建模的基本要求，比如反射式望远镜中的支架挡光光阑，光谱仪中的狭缝光阑，菲尼尔透镜中的环形光阑等。 关于光阑设置问题，欢迎各位小伙伴留言交流。
