PMOS也是ESD防护中常见的有源器件，其工作原理与NMOS类似，且PMOS内部也有寄生三极管/二极管。这期就讲一下PMOS在ESD中的应用。
一.PMOS在ESD防护中的机理。

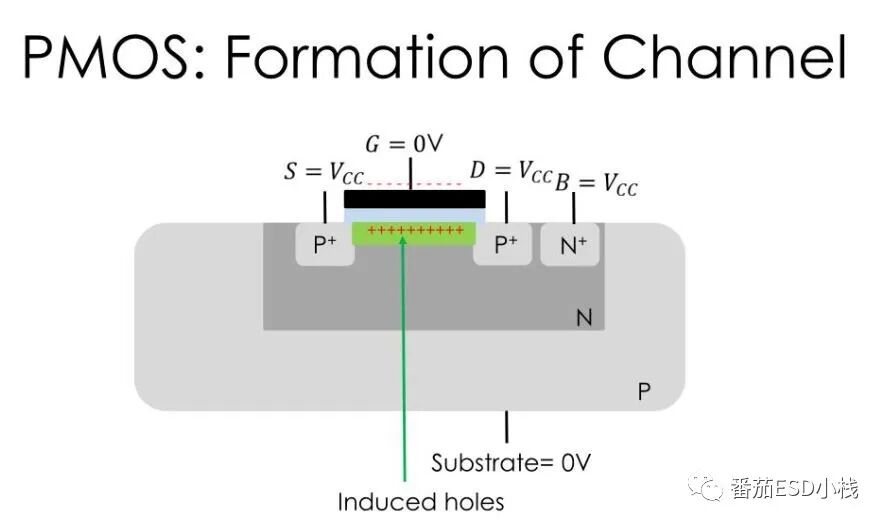

图一所示为PMOS结构示意图，PMOS的正常工作机理这里就不赘述，只说一下其在ESD防护中的作用机理。
图一.PMOS结构图
PMOS作为ESD防护器件，按工作机理可以大体上分为两类：
1.依靠内部寄生三极管进行泄放，最典型的是GDPMOS（Gate VDD PMOS），如图二所示。
图二.GDPMOS示意图。

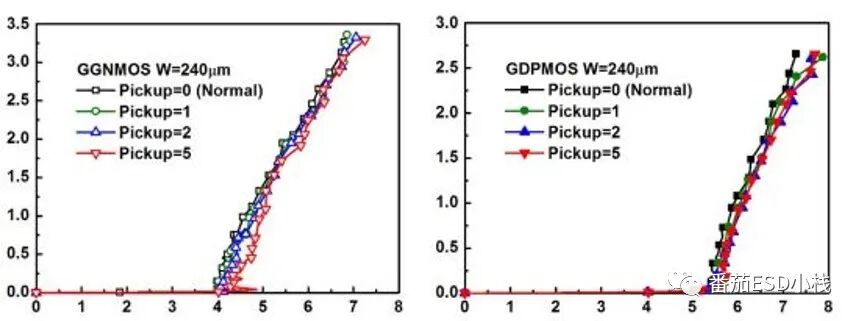

GDPMOS中P+/N-WeLL/P+构成一个寄生三极管，ESD电流击穿N-WeLL/P+界面后，该三极管导通，实现对ESD电流的泄放。其机理与GGNMOS类似，但是因为PMOS的特质，相较GGNMOS其Snap-Back会弱很多，如图三所示。而GDPMOS面对反向ESD脉冲时也是依靠内部寄生二极管泄放，Drain P+/N-WeLL。（有些GDPMOS会在栅极连一个电阻，其原理与GGNMOS栅连电阻大同小异，就是利用一部分栅耦效应，降低Trigger Voltage）。
图三.GDPMOS与GGNMOS TLP曲线对比。
2，依靠沟道实现ESD泄放，GCPMOS（Gate Couple PMOS）这种结构的机理与GCNMOS基本一致，通过ESD detector电路对ESD电流进行检测并产生感应电压，然后开启PMOS的沟道。需要注意是PMOS的开启电压是低电平。
二.PMOS与NMOS在ESD防护中的优劣势。

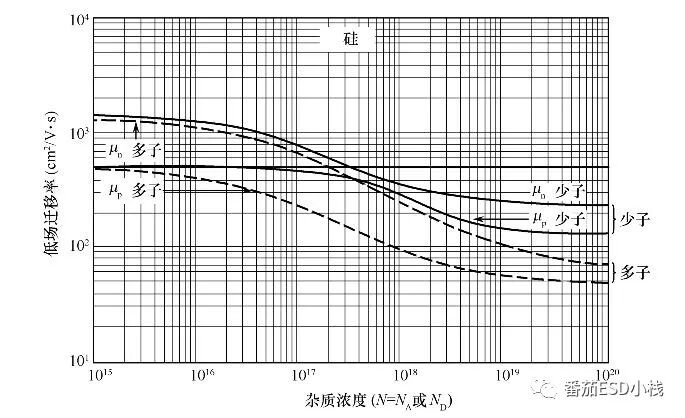

因为PMOS中的载流子是空穴（空穴是为了便于描述而虚构的概念），而空穴是位于价带之中，其有效质量远大于电子，所以NMOS与PMOS的载流子迁移率也有较大差距，如图四所示。
图四.NMOS与PMOS的载流子迁移率对比。
这就导致了PMOS的泄放能力远低于NMOS，若想二者达到相同的泄放能力，就需要PMOS的面积更大，但是又会引入开启不均匀的问题。也因为该特质，PMOS中寄生P-N-P三极管也比NMOS中寄生N-P-N更难开启，PMOS的Trigger Voltage要高于NMOS。
但是PMOS也有其独到优势，正是因为载流子迁移率低，PMOS的漏电流要小于NMOS，尤其是ESD器件普遍尺寸较大，在某些应用场景下不得不考虑ESD防护电路所带来的漏电问题。PMOS的Snap-Back较弱，虽然会造成ESD鲁棒性较差，但是会提升Latch-up的鲁棒性，其IV曲线不会进入Latch-up区内。而且GDPMOS的寄生电容要优于GGNMOS，对信号完整性更为友好。
三.PMOS在ESD防护中的应用。

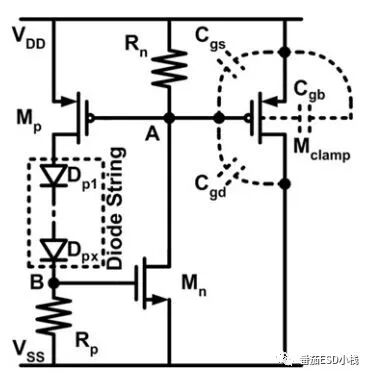

PMOS最简单的ESD应用便是GDPMOS和GCPMOS了，但是随着应用场合的多元化，ESD设计要求也愈发复杂，传统结构已经难以满足现阶段的设计需求，很多改进型器件/电路也应运而生。图五为一种新型Power Clamp结构，其采用PMOS作为BigFET进行ESD泄放。
图五.新型Power Clamp结构。
该结构与传统RC相比，面积更小、更难误触发、开启电压可控。正常上电时，结点A为VDD，结点B为GND，该电路整体关断。当ESD发生时，Rn与Cgs+Cgd+Cgb发生耦合，拉低A点电压，Mp略微导通，从而B点电压会抬升一点。略微开启Mn，Mn又会拉低A电压，Mn与Mp构成正反馈，直到A点电位为低，B点电位为高，Mn与Mp完全开启，此时Mclamp的沟道也会完全开启，实现ESD泄放。如图六所示，因为舍弃了电容，面积上自然小很多。
图六.传统RC与新型结构面积对比。

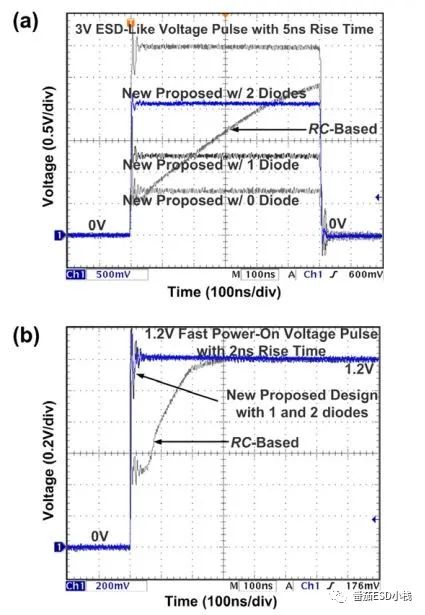

因为靠的是寄生电容产生感应，所以RC时间常数很小，快速上电时，感应电压相较VDD微不足道，无法对系统造成扰动。如图七所示，新结构面对电源脉冲还是快速上电时，都能与电源保持一致，而传统RC结构因为误触发会造成VDD产生迟滞。
图七.快速脉冲与误触发对比。

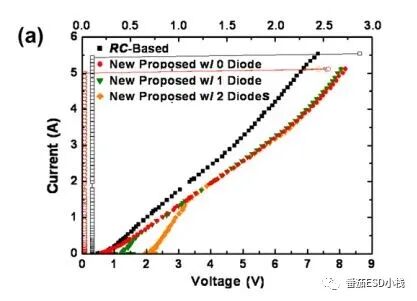

如图八所示，通过调整二极管个数可以控制开启电压。二极管数目越多，就需要Mn与Mp的开启程度越大，Mclamp的开启时间与电压都要大一些。
图八.新结构TLP曲线。

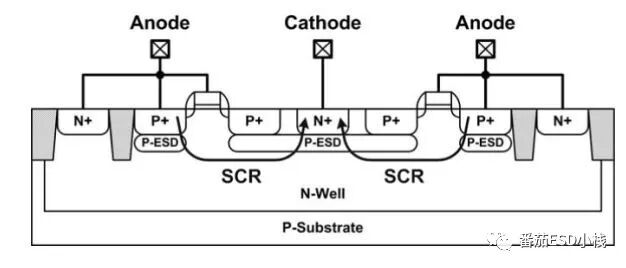

除此之外，PMOS还经常作为辅助触发单元。如图九所示，PMOS内嵌套一个N+构建寄生SCR，利用PMOS协助触发SCR，既能降低Trigger Voltage又能提高ESD鲁棒性和开启时间，还能降低寄生电容和漏电流。
图九.嵌套N+的新型PMOS结构。

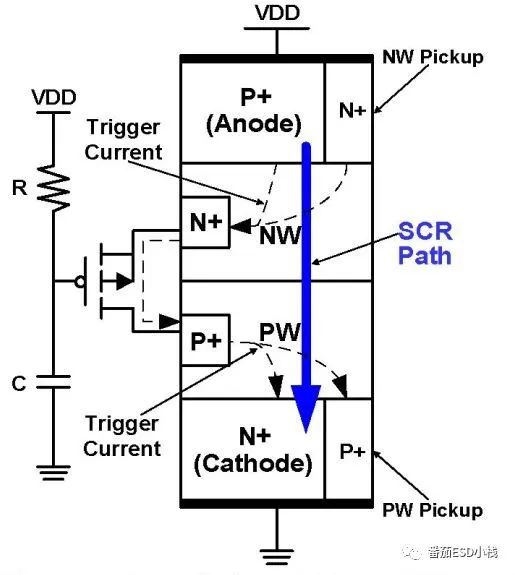

如图十所示，也可通过外部PMOS协助触发SCR。PMOS先开启，然后再开启SCR。
图十.独立PMOS协助触发SCR。

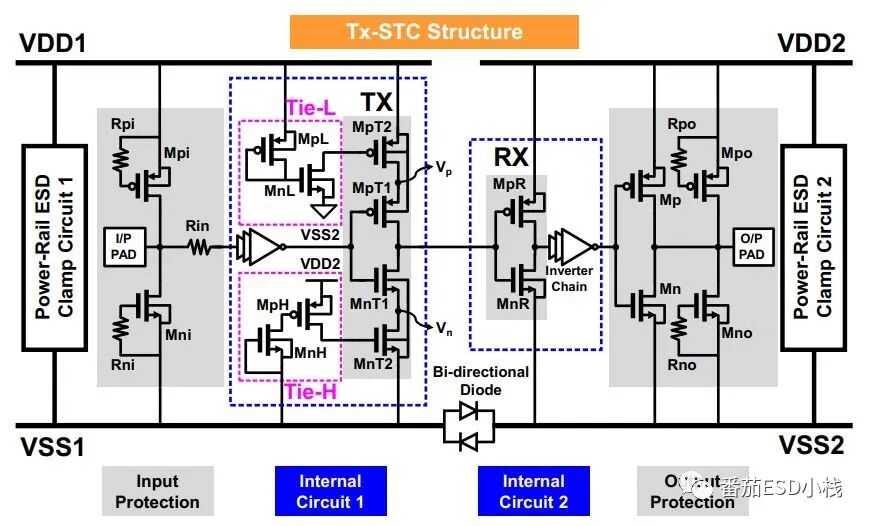

还有一种是之前提到过的Soft Tie结构，通过PMOS协助触发NMOS的新型结构。
图十一.Soft Tie 结构。
这些结构都是看中了PMOS低寄生，弱Snap-Back的特性，利用PMOS协助触发其它高鲁棒性ESD器件。通过将PMOS与其他器件结合到一起，取长补短，实现优异的ESD性能。
NMOS，LDMOS，Diode，Bipolar，SCR，PMOS等常见ESD器件笔者已经差不多介绍完毕了，这些器件是ESD设计中的基本单元，而如何使用，怎么使用等技术细节都是要根据实际情况进行设计。正所谓文无定法，只要能满足要求的ESD设计便是好的ESD设计。
