今天分享一个前端时间项目上遇到的问题，网口不协商问题，今天主要分享我自己的一个问题定位的思路，以及帮助大家避坑，希望读到这篇文章的朋友不会犯同样的错误。

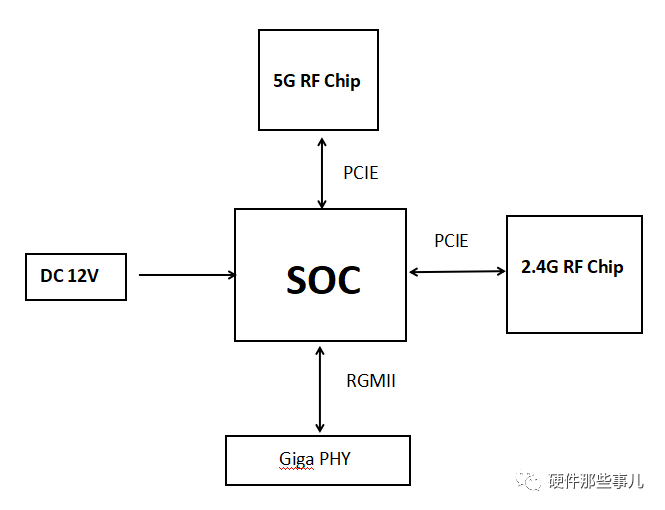

首先介绍下产品背景，如下为产品方框示意图：
1，问题发现及现象

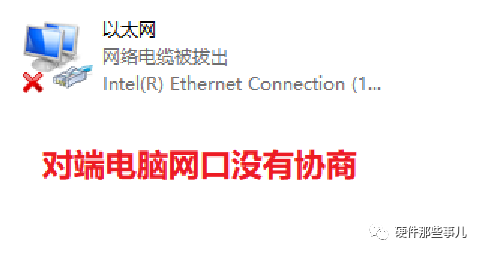

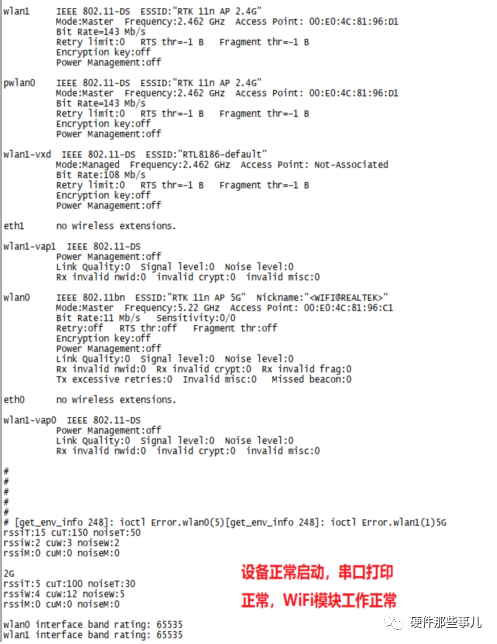

收到 EVT1样机，最开始发现单板可正常启动，串口打印正常，无线模块已正常启动，但是发现有线口不link,考虑到该方案使用一款新方案的千兆PHY，可能是硬件设计问题，或者软件驱动没有适配好。
2.问题分析定位过程
a.首先我们检查硬件电路设计是否正常？
–通过对比参考设计，未发现异常部分。
b.测量PHY 芯片的各组工作电压是否正常，晶体是否起振？

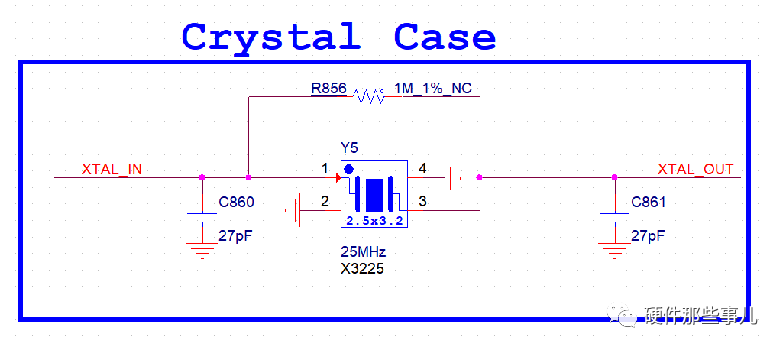

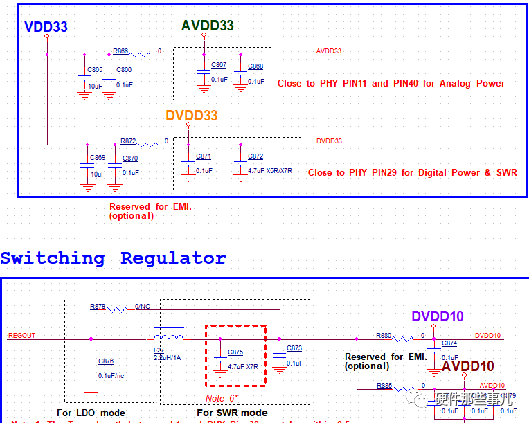

–整个芯片就两组电压，3.3V和1.0V（内置DC_DC转换），测量发现3.3V电压正常，1.0V无输出，同时25M 晶体也没有起振。由此我们判断此PHY芯片还没有正常工作，应该是软件驱动没有适配好，于是让软件同事检查软件配置及设置相关。
c.软件同事发现软件配置确有异常，最初版本没有适配到这个PHY芯片，于是我们重新烧录软件，再次验证，发现网口仍然不link.
–继续测试检查硬件，首先复验之前的问题，发现1.0V电压正常，25M晶体已经起振，同时我们测量RGMII接口，MDC/MDIO 控制线接口，发现MDC有时钟波形，并且数据线上也能测试到波形。此时基本可以判断PHY芯片已经正常工作了，从MAC到PHY这段也基本上没有什么问题，但是网口仍然不link，问题大概率就在PHY到RJ45这段了，这一段只有MDI走线+电容耦合+RJ45.前面已经检查连线没有问题，而中间的耦合电路是其它项目的成熟应用，问题就在RJ45.

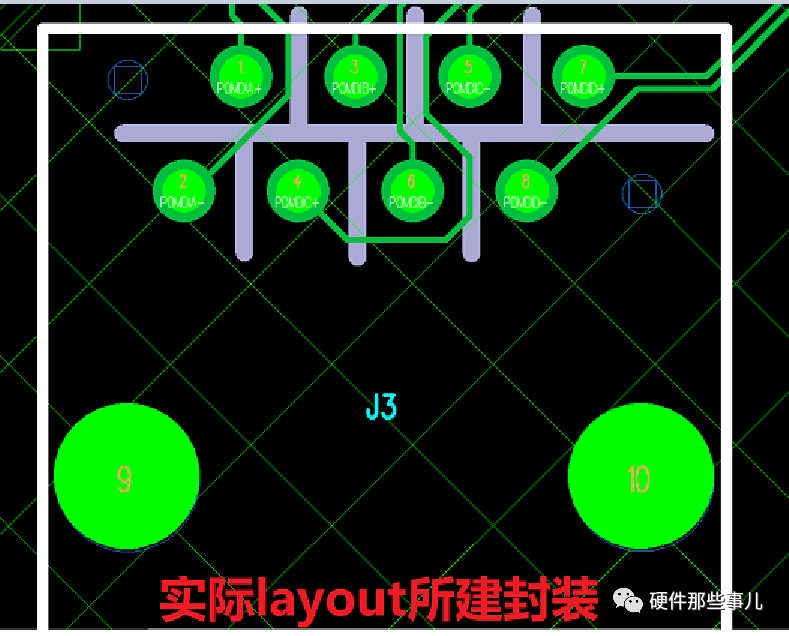

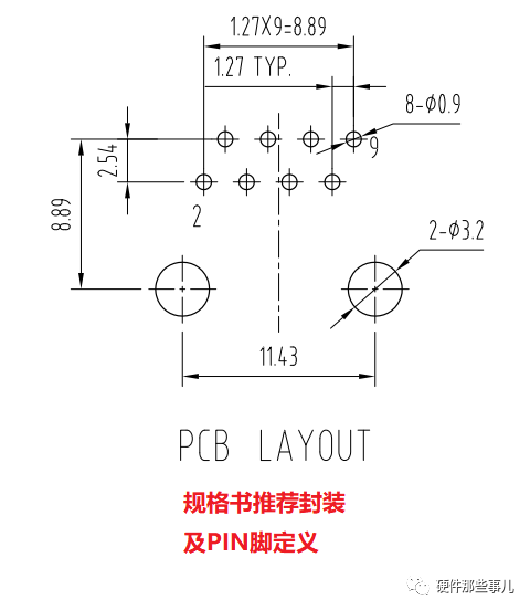

d.通过前面的测试和分析，我们已经锁定问题点在RJ45,最大怀疑就是RJ45的封装是否正确。于是找出RJ45的规格核对封装。–不知道大家看到下面下面两个图是否发现了异常？
通过对比发现：两个封装的PIN脚定义，虽然第2PIN都是相同的，但是推荐的已经标示到9了，于是我们找厂商核对，确认这个网口的PIN脚定义。

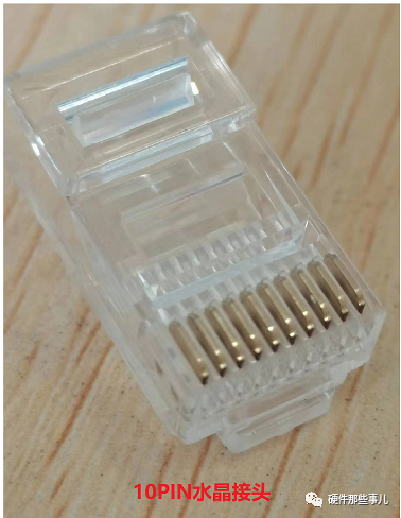

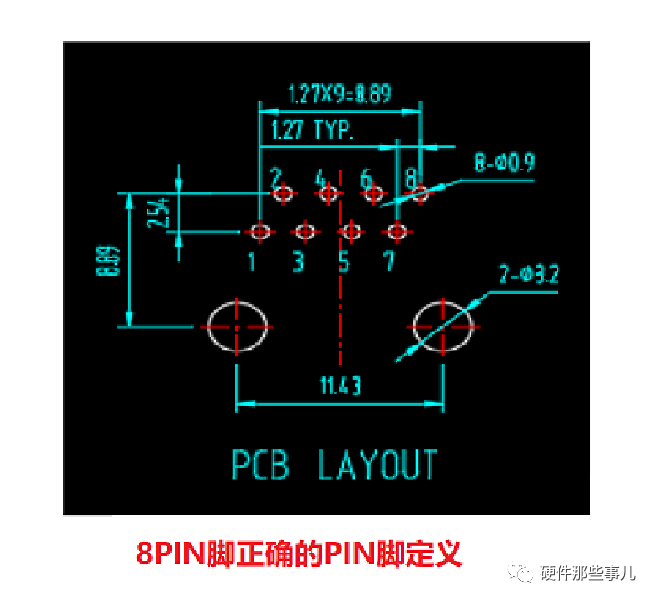

e.通过与厂商确认，为什么他们标识的PIN脚都到9了，他们的回复是他们这个规格书是做的10PIN接口的。由于我们使用的8PIN针脚，所以去掉了第1PIN和10PIN。同时给出了8PIN的pin脚定义。他们标识的2PIN对应8针就是1PIN。到此我们确定我们所建封装第1.2PIN顺序反了，导致网口不协商。其实1和2,7和8反了是不影响功能，但是3和4,5和6反了，网口接线顺序就错位了，就会导致功能问题。–不知道大家是否遇到过10PIN RJ45的规格书。我反正是第一次。
3.解决措施
措施分为临时措施及长期措施，临时措施就是要解决眼前的问题，完成单板硬件的测试与调试工作，长期措施就是要永久彻底解决这个问题。
临时措施：

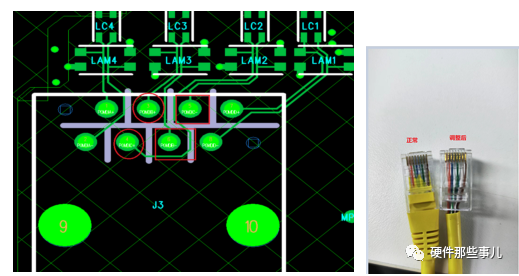

a.可以通过PCB飞线，通过前面的分析，只需交叉3和4，以及5和6即可。考虑板子空间小，可操作性不强。

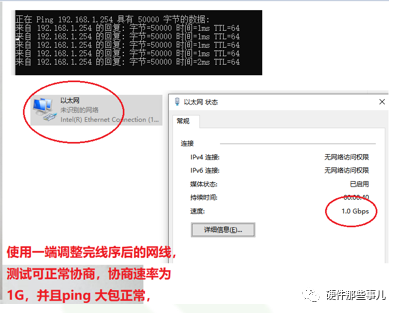

b.修改正常网线一端的线序，及交叉3和4,5和6。
EIA/TIA568B 标准网线线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
一端 交叉3和4,5和6之后：白橙、橙、蓝、白绿、绿、白蓝、白棕、棕
4.总结
1.这次问题主要原因在于对厂商提供的规格书，解读有误导致，对规格书的描述有误解，其它最开始也是有疑惑的，一般RJ45常规做法都是标示第1PIN的，也有一定的疏忽大意，虽然有疑惑，但是没有找供应商double check ,还是按照自己的理解执行下去了。后续在解读厂商规格书的时候，有任何疑问都要及时与厂商确认。
2.为了避免类似错误再次发生，我们也可以对RJ45的PIN脚定义做一个总结，因为RJ45也是属于标准器件，其实它的第一PIN也是标注，就算我们不看规格书，只要理解了它的标准定义，也是可以知道它的第一PIN。

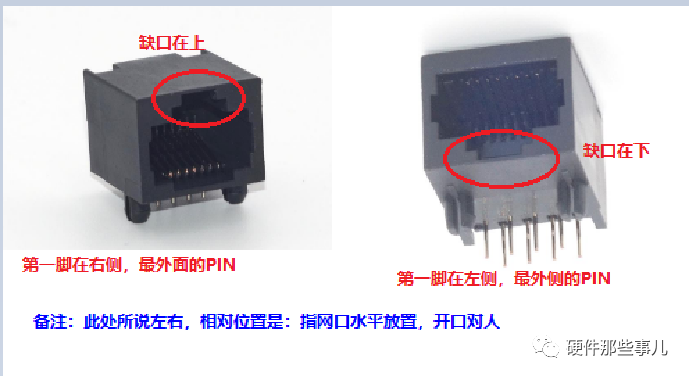

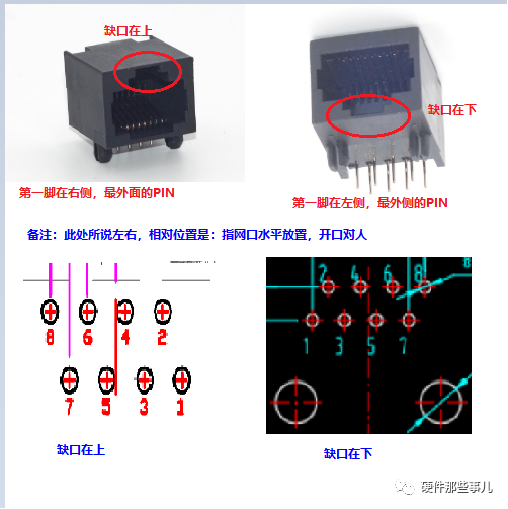

我们常见的网口有两种，如果我们水平放置RJ45，RJ45有一个缺口，缺口要么在上，要么在下。有一句口诀就是，缺口向下，左边第一。
我们回顾一下这个问题，算是一个低级错误，我们知道如果PCB 封装错误，对硬件来说是严重的，基本上就意味着要改版。只要我们多想一点，平时多思考一些，很多问题都是可以避免的，希望本文可以帮助到你，在硬件设计路上不要踩我踩过的坑。
