引言：光学镜头的性能直接影响成像质量，从焦距精度到MTF曲线，光学镜头的成像质量由以下核心参数共同定义——唯有通过精准测试方法，才能构筑起工业级镜头的质量防线。
🌟检测逻辑框架
外观→光学参数→机械参数→综合报告
测试流程：外观检查→焦距→MTF→视场角→其他→尺寸→报告
🌟核心检测技术详解
一、焦距（Focal Length）
1.基本概念：焦距是镜头主点到焦点的距离，决定了成像比例和视场角。长焦距镜头视场角小，适合远距离拍摄；短焦距镜头视场角大，适合广角场景。
2.测试方法及仪器：

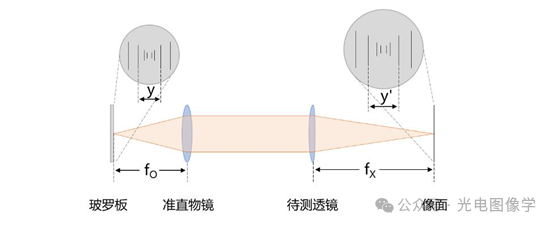

l 定焦距平行光管法：平行光管是一种能发射平行光束的精密光学仪器，它有一个质量优良的准直物镜Lo，其焦距是经过精确测定的。在平行光管内物镜的焦平面上有一块表面上刻有多组标准线对的透明玻璃板，称为玻罗板。照明玻罗板，玻罗板上每点发出的光束经物镜后转变为平行光束。平行光束经待测透镜后成清晰像于目镜的分划板上，只需测出玻罗板线对的像高，即可算出待测透镜的焦距。原理图如下：
玻罗板某一线对的间距y和平行光管物镜的焦距fo是已知的，由玻罗板发出的光经平行光管物镜Lo后成为平行光，该光束经待测透镜Lx后成像在其焦平面上，使用测微目镜测出珀罗板像上同一线对的间距y’，则待测透镜焦距fx可由如下公式计算得出：
l 仪器：平行光管+分辨率板
二、光学后焦（Back Focal Length, BFL）
1.基本概念：后焦指镜头最后一个镜片表面顶点到像方焦点的距离，影响系统装配精度。调焦时后焦会变化，需确保与传感器靶面匹配。
2.测试方法：
l 激光干涉法：通过干涉仪测量镜片到焦点的光程差，精度达微米级。
l 机械测距法：使用高精度测距仪（如千分尺）直接测量物理距离，适用于量产检测。
3.仪器：
l Keyence激光干涉仪（高精度微米级测量）
l Mitutoyo千分尺（机械式快速检测）
三、F/#（F-number, Fno）
1.基本概念：F数为焦距与入瞳直径的比值（F/# = f/D），决定通光量和景深。F/#越小，通光量越大，景深越浅。
2.测试方法：
l 入瞳直径测量：通过光学孔径测量仪获取入瞳直径，结合已知焦距计算F/#。
l 光通量标定：使用积分球和光度计测量不同F数下的光通量衰减曲线。
3.仪器：
l Edmund Optics孔径测量仪（高精度入瞳直径测量）
l Labsphere积分球系统（光通量标定）
四、MTF（Modulation Transfer Function）
1.基本概念：MTF表征镜头分辨率和对比度传递能力，以空间频率（线对/毫米）为横坐标，对比度保留率为纵坐标。截止频率越高，分辨率越优。
2.测试方法：
l 正弦靶标法：拍摄不同空间频率的正弦条纹靶标，分析对比度衰减。
l 刀口扫描法：通过刀口边缘扩散函数（ESF）计算MTF曲线，适用于大视场镜头。
3.仪器：
l MTF传函测试仪： (Modulation Transfer Function Tester)是一种用于评估相机镜头模糊度和解析度的测试设备。MTF测试仪可测量图像中不同频率的模糊程度，并图示化镜头在不同频率下的分辨能力。
l 刀口仪、干涉仪（辅助测量像差）。
l 刀口仪+CCD相机（定制化测试）
五、视场角（Field of View, FOV）

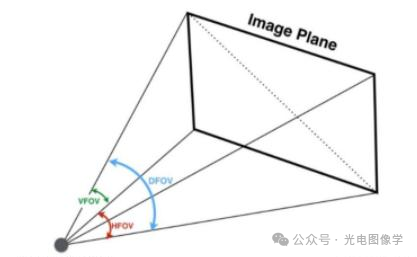

1.基本概念：视场角是镜头能覆盖的最大物方角度，由焦距和传感器尺寸决定，分为水平（HFOV）、垂直（VFOV）和对角（DFOV）。
2.测试方法：
l 量角器法：使用带刻度的量角器面板，通过图像分析计算视场角。
l 三角函数法：测量镜头到标板距离及标板尺寸，代入如下公式计算。
DFOV=2arctan( D/2f)
其中D为传感器对角线长度。
3.仪器：
l Opto Engineering视场角测试仪（集成量角器与图像处理）
l 激光测距仪+标尺（手动测量）
六、外观检测
1.基本概念：
l 包括镜片表面划痕、镀膜损伤、装配瑕疵等，直接影响光学性能和可靠性。
2.测试方法：
l 光学显微镜检查：高倍显微镜观察镜片表面缺陷。
l 自动化视觉检测（AOI）：工业相机+AI算法自动识别划痕、气泡等，。
3.仪器：
l Olympus MX63工业显微镜（手动检测）
l Cognex视觉检测系统（自动检测）
七、外形尺寸测试
1.基本概念：
l 包括镜头总长、法兰距、螺纹规格等机械尺寸，确保与镜头底座or相机接口兼容。
2.测试方法：
l 三坐标测量仪（CMM）：高精度测量关键尺寸，公差±0.01mm。
3.仪器：
l 三坐标测量仪（精密机械尺寸测量）
八、其他关键参数测试
1.畸变：通过桶形/枕形畸变测试卡或图像处理软件分析。
2.色差：使用分光光度计测量不同波长光的透过率差异。
3.透光率：分光光度计测试轴上和轴外透光率。
总结：
光学镜头检测需结合传统仪器与智能化技术（如机器视觉、AI算法），以提升效率与精度。通过上述方法，可较为全面评估镜头性能，确保出厂质量符合设计要求。另实际生产中还需考虑环境适应性测试（如温湿度、振动），并遵循国际/国家标准。
