IPC标准终极指南



IPC 标准保障了 PCB 设计、制造与组装的质量、可靠性和一致性。本文详解 IPC-A-610、IPC-2221 和 IPC-J-STD-001 等核心标准，涵盖其重要性、最佳实践、合规挑战及认证优势。

引言

在设计和制造可靠的电子系统时，IPC 标准作为行业的支柱。这些由电子工业联接协会（IPC）制定的全球公认指南，定义了 PCB 设计、制造和组装的最佳实践。IPC 标准涵盖了电子制造中的每个关键环节，从走线宽度计算、介电材料选择到焊接技术和自动光学检测（AOI）标准。遵循这些规范，工程师和制造商能确保产品性能一致、耐用且符合行业基准，最终生产出更高质量的电子产品。

IPC 最初成立于 1957 年，当时名为印制电路协会，旨在为印刷电路板（PCB）制造制定行业标准。然而，随着该组织从 PCB 扩展到电子组装、封装及相关技术领域，为体现其更广泛的业务范围，于 1999 年更名为 IPC——国际电子工业联接协会。保留”IPC”名称是因为其在行业内的高认知度和历史传承，而”国际电子工业联接协会”（ACEI）作为描述性副标题而非替代名称。这一决定确保了连续性，并维护了 IPC 作为全球电子制造标准权威的既定声誉。

为何 IPC 标准如此重要？

在快速发展的电子行业中，一致性和可靠性至关重要。IPC 标准提供了一套全球认可的最佳实践和技术要求框架，确保制造商、工程师和组装商之间的无缝沟通。通过标准化设计、制造和组装流程，IPC 指南减少了歧义，降低了错误率，并增强了供应链各环节的兼容性。

例如，当一块 PCB 板按照 IPC 标准设计与组装时，从制造商到装配厂的每一位利益相关者都清楚必须达到的质量基准。这带来了更少的缺陷、更低的返工率以及对产品可靠性更大的信心。

IPC 已发布数百项标准，其中许多获得 ANSI 认证并在全球范围内采用。这些标准包括电子制造业中一些最广泛使用的可接受性准则。无论您是 PCB 设计工程师还是生产线上的生产专家，IPC 标准都是质量与工艺的权威参考。

关键 IPC 标准概述

IPC 已制定超过 300 项标准，涵盖 PCB 设计、电子组装及制造质量的多个方面。这些标准对于确保电子行业的一致性和卓越性至关重要，为设计规则、焊接工艺、制造质量、元件焊盘布局及修复方法提供了指导准则。理解每项标准的适用范围和目的，能确保工程师在产品开发周期的各个阶段——从初始设计到最终检验——正确应用相应的指导原则。

以下是每位电子工程师都应熟悉的一些关键 IPC 标准概述：

IPC-A-610：电子组件的可接受性

IPC-A-610 堪称电子组装领域最知名的 IPC 标准。该标准于 1983 年首次发布，为电子组装提供了详细的视觉验收标准，明确了合格组装与不合格组装的界定。截至 2025 年的最新修订版 IPC-A-610H，涵盖了焊点质量基准、元件安装、PCB 组装清洁度、硬件安装等组装关键环节的质量规范。

该标准根据缺陷严重程度（如焊料不足或元件错位）对潜在缺陷进行分类，并按照产品应用场景将组装件划分为三个等级：

• 等级 1：普通消费类产品
• 类别 2：专用服务电子设备
• 等级 3：高可靠性电子产品（如航空航天或医疗设备）

例如，一个对等级 1 产品可接受的焊点，可能无法满足等级 3 对最高可靠性水平的严格要求。通过在检验过程中遵循 IPC-A-610 标准，制造商能确保其组装件符合特定应用场景所需的规范。

IPC-A-610 作为全球原始设备制造商(OEMs)和合约制造商广泛采用的标准，是印刷电路板(PCB)组装最终检验的主要依据。该标准常与规范焊接工艺的 IPC-J-STD-001 配套使用。鉴于其重要性，全球有超过 3,600 名认证培训师具备教授 IPC-A-610 准则的资质。在大多数电子组装车间，你都能在检验工位看到翻旧了的 IPC-A-610 手册副本，这些手册为质量控制提供着重要指导。

IPC-2221：印制板设计通用标准

IPC-2221 是设计工程师的基石标准，为整个 PCB 设计领域奠定了基础。其官方名称为“印制板设计通用标准”，IPC-2221 确立了设计高质量、可制造且可靠的印刷电路板（PCB）所需的核心要求。可以将其视为统领所有具体 PCB 设计标准的主规则手册。

该标准针对直接影响电路板可制造性及整体性能的若干关键设计因素进行了规范，涵盖了材料选择、导体厚度、走线宽度、间距（间隙）、过孔结构、介电性能以及机械布局考量等核心要素。这些方面对于确保最终设计能够高效生产并在终端产品中稳定运行至关重要。

在 PCB 布局阶段遵循 IPC-2221 标准有助于工程师满足基准要求，确保电路板适合制造并按预期运行。例如，IPC-2221 包含根据电压等级规定最小电气间隙的表格，有助于防止电弧产生。它还提供了与载流能力相关的走线宽度指南，确保电路板不会过热。此外，该标准还定义了首选的 PCB 材料和机械公差。通过遵循这些指南，设计人员可以避免常见问题，如走线过细无法承载所需电流或元件间距过近影响可靠焊接。

在实际应用中，许多 PCB 设计软件工具将 IPC-2221 规则集成到其设计规则检查（DRC）引擎中。这些 CAD 工具允许设计者在设计阶段选择 IPC 等级（1、2 或 3），自动标记任何违反 IPC-2221 要求的情况，如间距问题或环形圈不当。IPC-2221 还作为 IPC-2220 系列中更专业设计标准的基础参考，例如 IPC-2222（针对刚性板）和 IPC-2223（针对柔性电路）。

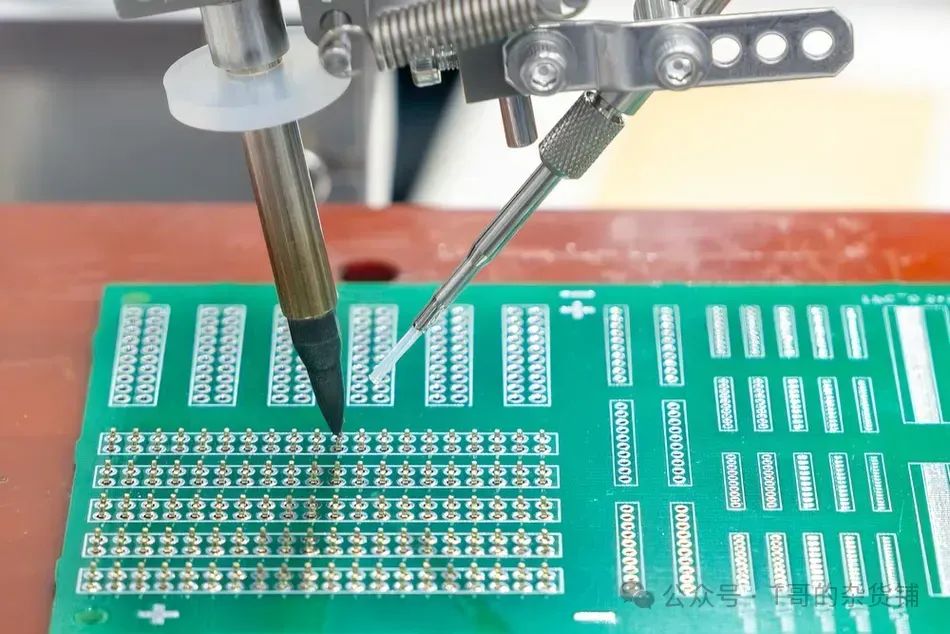

IPC-J-STD-001：电气和电子组件焊接要求

IPC-J-STD-001（通常简称为 J-STD-001）是电子制造中焊接工艺的权威标准。虽然 IPC-A-610 侧重于最终产品的检验和质量标准，但 J-STD-001 从一开始就提供了如何正确构建该产品的基本指导。该标准涵盖了焊接的各个方面，确保组装过程中形成的电气连接可靠且符合严格的行业要求。

J-STD-001 规定了焊料材料、助焊剂类型和工艺控制的规范，包括手工焊接、波峰焊接和回流焊接等方法。它还设定了可接受焊点的标准，涉及焊角形状、润湿性及焊点整体质量等因素。该标准详细指导了所用元器件和 PCB 的要求、清洁度要求（焊后清洁与污染控制），甚至包括静电放电（ESD）防护等环境与安全考量。

该标准还将产品可靠性划分为三个定义类别——1 类、2 类和 3 类，分别代表普通消费电子产品、专用服务电子产品和高可靠性电子产品。J-STD-001 规定了线端子上允许的焊料芯吸量，或表面贴装技术（SMT）元件上构成合格焊角的标准。这些要求与 IPC-A-610 中的视觉检查标准一致，使它们成为互补的标准。简而言之，IPC-A-610 侧重于组件的最终检查和可接受性，而 J-STD-001 则详细说明了确保这些组件按照必要标准制造的工艺和材料。

遵循 J-STD-001 标准，制造商能够实现一致且高质量的焊接效果，减少冷焊、空洞或桥接等缺陷。该标准为焊接操作员制定了最佳实践，包括电烙铁的温度设置、焊料合金的成分，乃至球栅阵列（BGA）在 X 光检测下的焊点质量。许多组织要求焊接技术人员获得 IPC-J-STD-001 认证，进一步强化了该标准在保障高制造质量中的作用。

IPC-6012：刚性印刷电路板的资格与性能规范

IPC-2221 关注 PCB 设计规则，而 IPC-6012 则涉及成品印刷电路板(PCB)本身的质量与性能。具体而言，IPC-6012 为刚性印刷电路板设定了资格标准，详细规定了裸板（未安装元件的 PCB）在组装前必须满足的材料、工艺和可靠性要求。该标准涵盖层压材料、铜箔质量、镀层厚度（包括孔壁镀层）、阻焊与丝印质量、尺寸公差以及导通与绝缘电气测试等关键方面，同时确立了针对环形圈断裂、内层对位偏差及阻焊对准问题等各类 PCB 缺陷的验收准则。

工程师和 PCB 制造商在采购或制造 PCB 时通常会参考 IPC-6012 标准。例如，在向 PCB 制造商下订单时，您可以在制造说明中指定“IPC-6012 Class 2”或“Class 3”以传达所需的质量等级和检验流程。Class 3 板专为高可靠性应用设计，对孔镀层厚度等属性有更严格的要求，并需经过更严格的测试，包括微切片检查内部铜层结合情况。遵循 IPC-6012 标准可确保 PCB 在其预期环境中满足必要的电气和机械性能要求，从而在元件组装前保证可靠性。

一项相关标准 IPC-A-600《印制板验收规范》为裸板检查提供了可视化的验收标准，类似于 IPC-A-610 对组装板的应用。IPC-A-600 常与 IPC-6012 配套使用。例如，当 IPC-6012 要求电路板必须满足阻焊缺陷或环状圈断裂的特定阈值时，IPC-A-600 则提供了明确的可视化指南来判定合格与否。IPC-6012 与 IPC-A-600 共同保障了制造过程中质量的一致性，确保 PCB 结构完整性和电气性能。

IPC-7711/7721：电子组件的返工、修改与维修

没有任何制造过程是完美无缺的，这正是 IPC-7711/7721 发挥作用的地方。这一由两部分组成的标准（IPC-7711 和 IPC-7721 通常一起发布）为电子组件的返工、修改或修复提供了全面的指导。返工指的是纠正组装板上的故障，比如更换有缺陷的元件；而修复则涉及解决物理损伤问题，例如翘起的 PCB 焊盘或断裂的线路。

IPC-7711/7721 是执行这些任务而不造成进一步损害的首选参考标准。该标准概述了适用于各种返工和维修活动的工具、材料和技术。涵盖的关键程序包括：移除和更换表面贴装及通孔元件（附有避免热损伤的温度与操作指南）、焊接与拆焊技术（例如使用热风返修台或吸锡线）、修复导体（如采用飞线或铜电路框架恢复断裂走线）、焊盘与过孔修复、元件修改技术，以及返工后的检查与文档记录要求。

IPC-7711/7721 的核心关注点在于返工或维修过程中必须保持质量。修复后的组件必须符合原始验收标准，如 IPC-A-610 和 J-STD-001 等标准所规定。该标准强调返工次数应有限制，并突出了过程中可追溯性的重要性。根据其官方范围，“本文件指导印刷电路板和线束组件的返工、维修及修改程序”（IPC-7711/7721D），且应与其他适用标准（通常在需要维修时由合同引用）一起使用。

在实际操作中，IPC-7711/7721 标准广泛应用于维修站和制造环境，用于将测试不合格的电路板恢复至规格要求。技术人员通常需接受专门培训并获得 IPC 返工/维修技术员认证，以确保他们能有效应用这些标准。遵循 IPC-7711/7721，技术人员可确保在返工焊点或更换元件时，流程受控且不会影响电路板的长期可靠性。

IPC-7351：表面贴装设计与焊盘图形标准

IPC-7351 是设计表面贴装元件 PCB 焊盘图案（封装）的核心标准。在 PCB CAD 软件中为新型 IC 或元件创建封装时，IPC-7351 作为确定焊盘尺寸与间距的指导性参考。该标准针对芯片电阻、SOIC、QFP、BGA 等多种电子元件，综合考虑不同密度等级和焊接条件，详细规定了推荐的焊盘几何形状。

IPC-7351 标准确保 PCB 上的焊盘与元件引脚正确对齐，从而提升焊点的可靠性。该标准引入了零元件方向等关键概念，保证封装旋转的一致性，采用标准化的焊盘图案命名规则，并提供了基于元件封装尺寸和公差计算焊盘大小与间距的公式。标准还定义了三种封装密度级别：A 级（最大焊盘尺寸，密度最低，焊盘和间距较大）、B 级（中等密度）和 C 级（高密度设计的最小焊盘尺寸）。设计人员可根据电路板空间限制和可靠性需求选择最合适的级别。例如，A 级封装能形成较大的焊角，可靠性更高但占用空间较大；而 C 级封装节省空间，但需要更高精度以避免组装缺陷。

遵循 IPC-7351 标准，设计者能确保其元件封装与标准制造工艺兼容，从而实现可靠的焊接效果。该标准还强调了为焊点创建适当的脚跟、脚尖及侧面焊角的重要性，以防止回流焊过程中出现立碑或桥接等问题。许多 PCB 设计软件如 Altium、KiCad 和 Eagle 均内置了 IPC-7351 封装向导或库，可自动按标准生成封装，省去了设计者手动计算每个尺寸的时间与精力。

IPC 标准的实际应用

了解 IPC 标准是一回事——将其融入日常设计和制造工作流程才是真正的挑战所在。本节将探讨数字和硬件工程师如何将 IPC 标准整合到 PCB 设计和组装流程中，突出常见的合规性挑战，并提供最佳实践以充分实现这些标准的效益。

在 PCB 设计工作流程中整合 IPC 标准

对于设计工程师而言，诸如 IPC-2221 和 IPC-7351 等 IPC 标准应从 PCB 布局之初就融入设计流程。实际操作中，这意味着需采用符合 IPC 指南的设计规则和库：

• PCB CAD 规则：开始电路板设计时，首先根据 IPC-2221（或适用的更具体分节标准）设置设计规则检查(DRCs)。例如，根据产品类别（Class 2 与 Class 3）和环境定义最小线宽、间距及焊环尺寸。许多 CAD 工具允许选择 IPC 类别，自动调整这些约束条件。通过在软件中强制执行这些规则，若布线过近或钻孔焊环尺寸不符合类别要求，系统会及时发出警报，从而在制造前早期发现问题。
• 标准封装库：利用符合 IPC-7351 标准的封装库为所有组件服务。与其从零开始创建封装（并冒着焊盘尺寸人为错误的风险），不如使用您的 CAD 工具提供的遵循 IPC-7351 的土地模式生成器或库。这确保每个焊盘尺寸和间距正确，极大提高首次组装成功的可能性。若必须创建自定义封装，请参考 IPC-7351 指南中对应封装类型和密度等级的要求。记录所使用的计算或 IPC 参考依据，这有助于审查及未来复用。
• 文档与注释：在生成制造和装配图纸时，引用相关的 IPC 标准。例如，您可以包含一条注释：“PCB 设计符合 IPC-2221 Class 2 标准。所有 PCB 制造需满足 IPC-6012 Class 2 要求，装配需达到 IPC-A-610 Class 2 级别。”此类注释向制造合作伙伴明确了质量预期，并可作为合同制造与装配规范的一部分。此举确保各方遵循统一的质量标准。

在设计阶段整合 IPC 标准，您实际上是在“为合规而设计”。这种前瞻性方法减少了后期修改，并预防了生产过程中的问题。例如，按照 IPC-2221 标准布局适当间距的电路板，在高电压区域发生介质击穿的可能性大大降低。使用 IPC 标准封装的电路板能最大程度减少贴装和焊接问题。简而言之，将 IPC 纳入设计考量为项目奠定了坚实基础。

确保 PCB 组装过程中的合规性

在制造车间，实施 IPC 标准意味着将其用作工艺设置、培训和检验的准则：

• 工艺设置：组装工艺（锡膏印刷、元件贴装、回流焊接、波峰焊接等）应按照 IPC-J-STD-001 要求建立。例如，使用符合 J-STD-001 材料规范的锡膏和助焊剂，并设置回流焊炉温曲线以确保焊料充分润湿且不超过元件温度极限。许多组装厂在制定作业指导书时明确引用 J-STD-001 条款（如清洁度要求或静电防护控制），以确保每个步骤都符合标准。
• 操作员培训与认证：最佳实践是让生产线操作员和检验员获得 IPC-A-610 和 IPC-J-STD-001 的 IPC 认证（CIS – 认证 IPC 专家）。经过培训的人员将熟悉验收标准和正确技术。即使没有正式认证，定期使用 IPC 培训材料或视觉辅助进行培训也能显著提高一致性。例如，向检验员展示 IPC-A-610 中合格与缺陷焊点的示例，可以统一他们的判断标准。IPC 标准提供了一种通用语言——当每个人都接受了该语言的培训时，生产线上的沟通会更加顺畅（例如，检验员可以说“这个焊点属于 IPC-A-610 3 级缺陷”，返工技术人员就能明白需要做什么）。
• 过程中检验与审核：将 IPC 标准纳入来料质量控制和过程检查。来料裸板可按 IPC-A-600/IPC-6012 进行检验，以便在组装前发现制造问题。组装过程中，质量工程师常依据 IPC-A-610 定期在显微镜下检查焊点，确保工艺受控。可焊性测试、BGA 的 X 射线检测以及功能测试均可对标 IPC 标准，确保无一遗漏。使用 IPC 检查清单（IPC 通常会提供检验清单和验收/拒收海报）是保持一致性的一种实用方法。

尽管尽了最大努力，合规性方面仍可能出现挑战。一个常见难题是如何在 IPC 要求与设计限制或成本之间取得平衡。例如，由于空间限制，设计师可能需要使用比 IPC 推荐值更小的过孔焊盘——这可能危及 3 类产品的合规性。此类情况下需要工程判断，有时会基于书面论证或额外测试来降低风险，从而做出例外处理。另一项挑战是跟上 IPC 标准的修订节奏。当新修订版发布时（如 2020 年 IPC-A-610 的”H”修订版），需更新工艺流程和培训材料，这需要投入时间和精力。

克服这些挑战的关键在于清晰的沟通、完善的文档记录以及质量文化的结合。工程师应向团队乃至客户传达任何有意偏离 IPC 标准的情况，说明其必要性及如何应对相关风险。所有组装偏差或缺陷都应被记录并追踪趋势——若某项 IPC 标准频繁难以达标，可能意味着需要调整设计或流程。此外，成功实施 IPC 标准的企业通常将其纳入质量管理体系，使合规成为持续努力而非一次性任务。

IPC 合规与认证的优势

当正确应用 IPC 标准时，对产品质量和业务绩效的益处显著：

• 更高的产品可靠性：按照 IPC 标准构建的产品通常具有更低的故障率。例如，符合 J-STD-001 和 IPC-A-610 标准的焊点在现场更不易开裂或失效。按照 IPC-6012 制造的 PCB 板潜在缺陷（如内层空洞或镀层不足）更少，这些缺陷可能导致早期失效。在高可靠性行业中，IPC Class 3 的符合性通常是强制性的，因为它直接关系到更长的产品寿命和安全性。
• 一致的质量与良率：IPC 标准提供了一个统一的质量框架，减少了差异性。制造商因流程按已验证标准优化而提升了良率。组装缺陷的研究常显示，许多问题（如焊桥、焊料不足、错位）可追溯至未遵循既定指南。从设计到检验全程遵循 IPC 标准，此类缺陷得以最小化，意味着返工更少、废料更少、质量不符成本更低。
• 高效沟通：采用 IPC 标准在所有利益相关方间建立了“共同语言”。设计者、制造商、组装方乃至客户都能通过引用 IPC 条款明确无误地传达需求，减少误解。例如，无需冗长解释，仅需声明“依据 IPC-6012 Class 3”，制造商即能准确理解要求。这种清晰度也加速了故障排查与供应商协调。
• 更轻松的法规与客户合规性：虽然 IPC 标准本身并非法律，但遵守这些标准通常有助于满足法规要求（例如，IPC 焊接标准可支持 RoHS 及其他法规合规）。客户，特别是在航空航天、国防、汽车和医疗行业，通常会在采购文件中要求 IPC 合规。能够展示 IPC 合规（通过文件或认证）可以成为竞争优势，为合同打开大门。它向客户保证您的流程符合全球认可的基准。
• 持续改进：IPC 标准并非一成不变——它们由行业专家组成的委员会定期更新。通过遵循 IPC，组织能更轻松地将行业最佳实践和前沿知识融入运营中，这如同为流程改进配备了外部研发资源。许多企业参与 IPC 工作组或至少关注其更新，以便根据最新研究成果（如新型焊料合金建议或新兴封装类型的更新验收标准）持续优化设计与制造技术。

IPC 标准对照表

为概述各类 IPC 标准的适用范围，下表总结了 PCB 设计与电子制造中常用的关键标准。它突出了每项标准在产品开发生命周期中的关注点及主要应用领域：

合规性与认证

实现 IPC 标准的合规性与认证紧密相关，适用于组织和个人。IPC 及其授权培训中心提供正式的认证程序，以验证对标准的全面理解及有效实施能力。本节概述了工程师和技术人员的认证流程，强调了这些资质在维护制造运营质量保证中的重要性。

工程师和技术人员的 IPC 认证

IPC 为其多项关键标准提供全面的培训与认证体系，如 IPC-A-610、IPC-J-STD-001、IPC-7711/7721、IPC-A-600、IPC/WHMA-A-620 等（什么是 IPC？）。这些认证为个人在电子制造各领域展示专业知识提供了结构化路径，主要认证等级包括：

• CIS（认证 IPC 专家）：此认证授予完成特定 IPC 标准培训并通过考试的个人。例如，获得 IPC-A-610 的 CIS 认证意味着对组装验收标准有深入理解。CIS 培训通常持续数天，由 IPC 认可的讲师授课，包含笔试及部分情况下的实操考核。许多电子公司会派遣质量控制检查员、生产线主管或设计工程师参加 CIS 培训，以确保他们扎实掌握所应用的标准。
• CIT（认证 IPC 培训师）：在 CIS 级别基础上，CIT 具备资格教授并认证他人达到 CIS 水平。需要大规模员工培训的企业通常会在员工中配备一名 CIT。获得 CIT 认证需对标准有更深入的理解，并具备有效传达和教授相关内容给他人的能力。
• MIT（高级 IPC 培训师）：这一高级认证面向受雇于 IPC 授权培训中心的 CIT。MIT 能够培训 CIT，是培养新培训师的关键人物。此级别较为少见，主要与专业培训机构相关。
• CSE（认证标准专家）：此称号授予对特定标准（或标准系列）有深厚专业知识但不一定是培训师的人士。CSE 被认可为领域专家，能在组织内提供宝贵指导，解读标准并解决与之相关的复杂问题。

对于硬件工程师和 PCB 设计师而言，最相关的认证通常包括 IPC-A-610 CIS、IPC-J-STD-001 CIS 以及专注于 IPC 设计标准的 IPC CID（认证互连设计师）项目。这些认证表明个人已通过标准内容的全面测试，并能在实际环境中展示其知识。需要注意的是，认证与标准的特定修订版本相关联，当新修订版发布时，持证者可能需要接受更新培训或通过更新模块以维持其认证资格。

如何获取 IPC 认证

要获得 IPC 认证，个人通常需报名参加由 IPC 授权培训中心提供的培训课程，或如果公司内部有认证培训师（CITs），则可参与企业内部培训。IPC 官网上提供了全球授权培训中心的目录。这些培训课程旨在详细讲解标准内容，通常结合理论讲座与实操活动，特别是涉及焊接与返工相关的标准。例如，在 IPC-J-STD-001 认证课程中，学员可能参与实际操作练习，如按照 3 级标准焊接练习板，随后进行质量检验。

课程结束后，学员必须通过一项评估其对材料理解的考试。IPC 设定了最低及格分数，通常在 70%至 80%之间，具体取决于相关标准。通过考试后，个人将获得相应标准的 IPC 认证，该认证通常有效期为两年。此后，需进行重新认证或继续教育以维持认证资格，确保专业人员能跟上更新或巩固其知识。

合规与认证对质量保证的重要性

从公司角度来看，拥有 IPC 认证人员并在生产中坚持 IPC 合规性有多重益处：

• 展现专业能力：认证表明工程师或技术人员已正式掌握相关标准。这向雇主和客户保证该人员能正确应用 IPC 标准。例如，一家合同制造商宣传其检验员持有 IPC-A-610 认证，能让人确信他们可达到高质量生产水平。
• 提升培训与一致性：获取认证的过程常能提升个人技能。一位获得 J-STD-001 认证的焊接专家会精进其技术以满足等级要求。通过 IPC-A-610 认证的检验员在判定接受/拒收时会更一致。这种统一的理解直接转化为产品质量的均一性——每个人都在用同一把尺子衡量。
• 合规作为营销/合同优势：许多客户（尤其是高可靠性行业）要求其供应商符合 IPC 标准或拥有认证员工。因此，获得这些认证可以成为一种营销工具，有时甚至是开展业务的先决条件。这体现了对质量的承诺。在审计或质量调查中，公司通常会强调其 IPC 培训计划及认证员工的比例。
• 内部质量体系：企业常将 IPC 标准融入其 ISO 9001 或其他质量管理体系流程中。例如，组装指令可能明确规定所有焊点必须符合 IPC-A-610 二级标准。在内审或客户审核时，能展示流程遵循 IPC 标准且员工接受过相关培训，将显著增强质量保证计划的可信度。

IPC 标准的符合性亦可通过合同协议强制执行。PCB 组装件的采购订单通常规定产品须按 IPC-A-610 X 级标准制造和检验，返修则遵循 IPC-7711/7721 规范。这使得遵守 IPC 标准成为具有法律约束力的工作要求。若对交付电路板的合格性产生争议，IPC 标准将作为仲裁依据。因此，合规不仅是行业最佳实践，更可能成为明确的合同义务。

此外，保持合规性需要跟进标准的修订和新发布。IPC 频繁更新标准（例如，IPC-A-610H 取代 IPC-A-610G）以反映新技术或明确标准。工程师和专业人士必须通过 IPC 更新研讨会、行业新闻或参与 IPC 委员会来了解这些变化。IPC 会员资格可获取标准草案，并有机会参与新标准的制定。

遵守 IPC 标准及人员认证对于确保电子产品以最高质量制造至关重要。它体现了知识与实践的协同作用：标准为质量提供了框架，而认证确保个人能够有效应用该框架。对于致力于电子制造卓越的任何组织而言，投资于 IPC 合规性和培训是提升产品质量和客户满意度的战略举措。

结论

本指南全面概述了 IPC 标准及其在电子行业中不可或缺的作用。从 IPC-2221 中概述的设计规范，到 IPC-A-610 中的组装指南，再到 IPC-J-STD-001 中的焊接程序，以及 IPC-7711/7721 中的维修协议，这些标准涵盖了电子硬件的整个生命周期。对于工程师和学生而言，掌握 IPC 标准不仅仅是死记硬背；它涉及采纳一种质量和一致性的思维方式，这种思维经过数十年的行业经验提炼而成。

总结来说，IPC 标准提供了广泛的优势：它们确保 PCB 设计能够精确制造，组件满足预定的质量标准，最终产品在操作环境中安全可靠地运行。符合 IPC 标准制造的产品往往展现出更高的可靠性，从而带来更高的客户满意度。此外，这些标准建立了一种共享的技术语言，促进了全球设计师、制造商和供应商之间的有效沟通。

展望未来，IPC 标准将顺应新兴技术的发展而不断演进。随着电子行业向柔性混合电子、可穿戴设备、先进汽车系统及高频 5G/RF 应用等领域扩展，IPC 委员会正积极制定新标准并修订现有规范，例如无铅焊料可靠性标准、新型封装类型标准以及自动化制造通信标准（如用于工厂数据交换的 IPC-CFX）。因此，工程技术人员及时了解 IPC 标准动态至关重要。尽管技术不断进步，IPC 的核心使命——通过共识性标准提升电子产品质量——将始终如一。

IPC 标准构成了电子制造最佳实践的基础。通过理解和实施这些标准，工程师和组织能够确保设计稳健、制造流程高效以及产品质量卓越。无论您是准备投身硬件设计领域的学生，还是致力于提高生产良率的资深工程师，IPC 标准都是不可或缺的资源和宝贵投资。随着技术进步，这些标准将不断演进，但其核心目标始终如一：通过共同追求质量、可靠性和卓越表现，统一电子行业。

常见问题解答 – 关于 IPC 标准的常见问题

问题 1：“IPC”具体代表什么，IPC 是谁？
答：IPC 最初代表“印制电路协会”，这是其 1957 年成立时的原名。如今，它简称为 IPC——电子工业联接协会，反映了其超越印制电路的更广泛范畴。IPC 是一个全球性行业协会，负责制定 PCB 制造和电子组装的行业标准，并提供培训和认证项目。本质上，IPC 就是发布我们讨论过的 IPC 标准（如 IPC-A-610 等）的机构。它由会员公司和行业专家组成，共同协作定义这些标准。

问题 2：IPC 标准是强制性的还是仅为指导性？
A: IPC 标准通常是自愿性的行业标准，而非法律或政府法规。你不会遇到“IPC 警察”依法强制执行这些标准。然而，由于它们代表了行业公认的良好实践，因此被广泛采纳。在许多情况下，IPC 合规性实际上因行业要求而变得具有强制性——例如，合同可能要求组装件符合 IPC-A-610 Class 3 标准，或公司内部质量体系可能规定必须按照 IPC 标准生产。某些行业（军事、航空航天、医疗）通常要求达到 IPC Class 3 的工艺水平。此外，遵循 IPC 标准有助于间接满足法规要求（例如，IPC 材料声明标准有助于环境合规）。总之，IPC 标准在法律上是可选的，但在功能上却是必不可少的，这是对其很好的理解方式。它们是电子制造领域事实上的基准。

问题 3: IPC-A-610 与 IPC-J-STD-001 之间有何区别？
答：这是一个常见的混淆点。IPC-J-STD-001（常简称为“J 标准”）关注的是焊接和电气连接的过程，包括材料和方法。而 IPC-A-610 则侧重于对最终组装完成的电路板进行检验。换言之，J-STD-001 指导如何正确焊接（以及在组装过程中必须满足哪些标准），而 A-610 则告诉你如何评判完成的组装（什么样的焊点或组装是可接受的，什么样的属于缺陷）。两者内容有所重叠（许多验收标准在两者中均有体现），共同确保质量：J-STD-001 用于生产车间以确保工作质量，IPC-A-610 则在组装后用于验证工作质量。企业通常同时采用这两项标准。如果问题是“这个焊点合格吗？”，则参考 A-610；如果是“我们如何正确焊接以获得良好的焊点？”，则 J-STD-001 是指导手册。

问题 4：标准中提到的 IPC 等级（1 级、2 级、3 级）是什么？
答：许多 IPC 标准（如 A-610、J-STD-001、6012 等）定义了三个等级的产品质量：

• 第一类：通用电子产品——要求最为宽松的类别，适用于消费级或“非关键”应用场景。主要关注产品功能的实现，只要设备能正常工作，外观瑕疵或轻微偏差均可接受。例如低端玩具或小工具，偶尔出现问题不会危及生命安全。
• 第二类：专用服务电子产品——中等要求级别，适用于需要长期可靠性但非关键任务的产品。这类产品应保持长期稳定运行，质量要求高于第一类。若不影响功能发挥，轻微缺陷或可被允许。多数工业和商业电子产品归于此列（如计算机、电视、家用电器）。
• Class 3：高性能/严苛环境电子产品——标准最为严格，适用于必须持续工作或在高压环境下无故障运行的电子设备，通常涉及生命安全或重大资产。此类包括医疗设备、航空航天与军事系统、汽车安全电子元件等。Class 3 对缺陷的容忍度极低——本质上，Class 3 产品不允许出现故障。组装件必须符合最高质量标准，甚至可能暗示工艺偏差的外观问题也不被接受。

这些类别实质上定制了验收标准：第 3 类要求最高质量（在第 2 类中可接受的某些条件在第 3 类中会成为缺陷）。在设计或检查时，您始终按照产品要求指定的特定类别进行操作。

问题 5：如何获取 IPC 标准的副本或找到官方 IPC 文档？
A: IPC 标准是可从 IPC 官网(IPC.org)或授权经销商处购买的公开文件，通常不免费提供（部分老旧或已淘汰版本除外）。学生或教职工有时可通过大学图书馆或 IPC 的学生项目获取。IPC 常提供付费的电子版(PDF)下载。若仅需查阅特定细节，IPC 也会发布一些培训海报和摘要表格（如 IPC-A-610 标准海报），这些资料相当实用。此外，IPC 官网上提供许多标准的目录和范围预览，以及部分白皮书。快速查询时，各类电子工程手册或网络文章（如本指南所引用的）中也可能找到摘要或节选内容，但获取标准原文仍是了解权威细节的推荐方式。请注意使用最新修订版至关重要——标准会持续更新（例如从 IPC-2221B 升级至 IPC-2221C 等），最新版本包含最前沿的技术规范。

问题 6: 为什么电子工程专业学生需要关注 IPC 标准？
A: IPC 标准听起来可能非常偏向制造业，但它们对工程专业学生和新晋工程师极为重要。以下是值得关注的原因：

• 如果你作为学生设计了一块 PCB（用于课程或业余项目），并打算将其制造或组装，遵循 IPC 指南将极大提高项目一次成功、无需多次返工的几率。它能教会你行业验证过的设计实践（如适当的间距、正确的焊盘设计等）。
• 熟悉 IPC 标准是简历上的一项宝贵技能。硬件设计和制造领域的雇主看重 IPC 知识，因为这表明你从入职第一天起就能按专业质量进行设计和生产。
• 在调试或检查硬件时，了解 IPC 标准有助于你发现问题。例如，若知晓“合格”标准，你就能识别出冷焊点或蚀刻不足的走线。
• 若你计划涉足硬件创业，打造产品，IPC 标准将成为将原型扩展为可可靠量产产品的蓝图。
  本质上，IPC 标准浓缩了大量实用知识。学习它们能弥合电子工程学术理论与实际应用之间的鸿沟。即便不记住每个细节，了解这些资源的存在并掌握如何运用它们，将使你成为更优秀的工程师。此外，未来你或许可以考虑获取 IPC 认证（例如成为 IPC-A-610 专家），以进一步验证你的专业能力。

参考资料

1. IPC 国际，“IPC 标准：确保一致性、可靠性和质量”，IPC.org——阐释了 IPC 标准在保障电子行业质量方面的作用（电子制造 | IPC 标准）。
2. 维基百科，“IPC（电子）”——概述 IPC 作为标准组织的历史与使命（IPC（电子）- 维基百科）（IPC（电子）- 维基百科）。
3. NOD 电子博客，《理解 IPC 标准对高质量 PCBA 制造的意义》，2024 年 4 月——探讨关键 IPC 标准（如 IPC-A-610、IPC-6012、IPC-J-STD-001 等）及其重要性（理解 IPC 标准对高质量 PCBA 制造的意义-NOD 电子）
4. MCL PCB，《IPC 标准在 PCB 中的全面指南》——强调 IPC 标准如何减少错误并提升 PCB 制造与组装的兼容性（印刷电路板 IPC 标准全面指南）（印刷电路板 IPC 标准全面指南）。
5. NOD 电子博客，《理解 IPC-A-610 对 PCBA 可接受性的要求》，2024 年 5 月——详述 IPC-A-610 的范围，包括组装可接受性的等级与标准（理解 IPC-A-610 标准对 PCBA 可接受性的要求-NOD 电子）。
6. AnyPCBA 博客，《IPC-2221：PCB 设计标准的基石》——描述 IPC-2221 在提供通用 PCB 设计要求方面的作用及其对统一设计实践的影响（IPC 2221：PCB 设计标准的基石）。
7. IPC-7711/7721D 标准，第 1.1 节范围，2023 年 12 月——定义了 IPC-7711/7721 用于电子组件返工、维修和修改的目的（IPC-7711/7721D）。
8. Sierra Circuits（ProtoExpress）博客，“IPC-J-STD-001 和 IPC-A-610 的新 H 修订版”，2022 年 11 月——阐明了 IPC-A-610 与 J-STD-001 标准之间的差异与关系（IPC-J-STD-001 和 IPC-A-610 的新 H 修订版 | Sierra Circuits）。
9. Altium 资源中心，“PCB 焊盘设计与 IPC-7351 标准”——解释了 IPC-7351 如何规定 SMD 焊盘尺寸及设计以防止组装缺陷（IPC-7351 标准在 PCB 封装与焊盘图案中的应用）。
10. 超级工程师博客，“什么是 IPC？”，2023 年 7 月——提供了关于 IPC 作为组织的背景、其历史及在制定标准和培训计划中的作用（什么是 IPC？）
