嵌入式系统中经常会听到上拉电阻、下拉电阻，强上拉、弱上拉等等，上拉、下拉有什么用？这里的强、弱是什么意思？为什么输出端加上拉电阻后可以增加驱动能力？

1.上拉电阻与下拉电阻

嵌入式系统中经常会使用MCU的IO口来检测外部开关信号，开关信号也就是低电平和高电平信号。

比如我们需要检测1个低电平有效的开关信号，检测电路如下图所示：

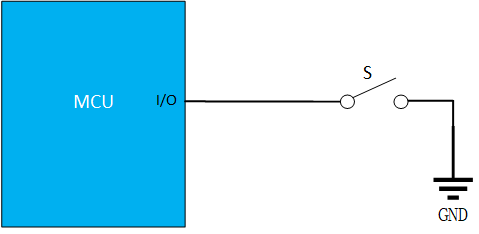

无外部上拉电阻的低电平检测电路

当开关S闭合时，信号接地，MCU的 IO口会检测到0V，但是当开关断开时，有的MCU会检测到高电平，有的MCU则既不是高电平，也不是低电平。这是因为部分低端单片机可能没有内置上下拉电阻，所以IO口会处于悬空状态，也就是高阻态，这种状态不是1个稳定状态，容易受到外部的干扰而偶发性的误判断为低电平信号。

这时可以采用的解决方法就是在IO口外部连接一个电阻到电源VDD，这样外部开关断开时，IO口的电平是固定的高电平，这个电阻R就叫做上拉电阻。

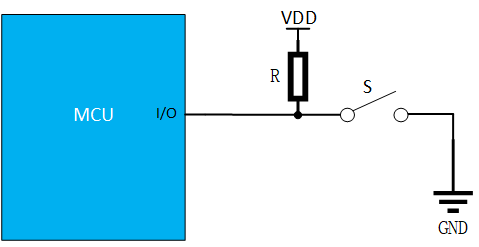

有外部上拉电阻的低电平检测电路

如果MCU的IO口检测的外部开关信号是高电平有效，则外部开关断开时，存在同样的悬空问题，端口受到干扰后也会产生误判，此时的解决方法就是在IO口外部连接一个电阻到地GND。

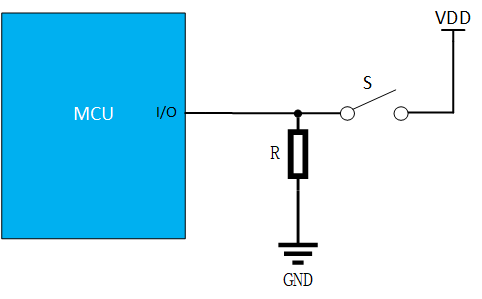

有外部下拉电阻的高电平检测电路

这样外部开关S断开时，IO口的电平是固定的低电平，这个电阻R就叫做下拉电阻。

也就是连接到高电平的电源端的电阻是上拉电阻，连接到低电平的地端的电阻是下拉电阻。

2.强上拉与弱上拉

目前大部分MCU的GPIO口内部都已经集成了上拉和下拉电阻，通常可以通过寄存器设置为上拉、下拉和无上下拉三种模式。其中的无上下拉也就是上面所说的悬空高阻态。

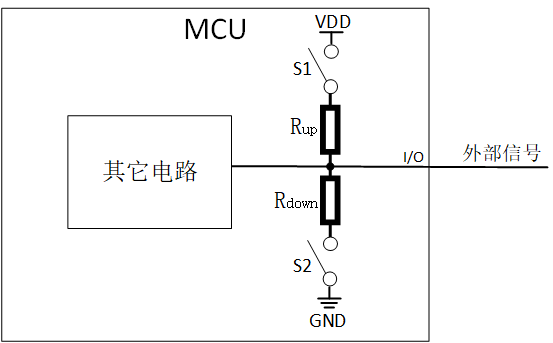

MCU的内部电路

寄存器设置为‌上拉输入‌时，上拉开关S1闭合，内部上拉电阻Rup生效，外部无信号输入时为高，比如外部按键为低有效时可以使用这个模式；

设置为‌下拉输入‌时，下拉开关S2闭合，内部下拉电阻Rdown生效，外部无信号输入时为高，比如外部按开关为高有效时可以使用这个模式；

设置为无上下拉时，上下拉开关S1和S2都断开，此时外部无信号输入时为悬空，比如外部信号为模拟信号输入时，可以使用这个模式。

此外，其它‌未使用的引脚通常‌建议配置为下拉输入，防止悬空。

无论是上拉还是下拉，电阻都需要有一定的阻值，在电压一定的情况下，如果阻值很大，外部开关闭合导通时，导通后的电流I=U/R就会比较小，这就是弱；如果阻值很小，电流I=U/R就会比较大，这就是强，也就是强弱是根据电流大小来定义的。

这些上拉或下拉电阻通常在几k到几十K，强和弱之间没有明确的标准，强上拉或下拉常使用1-5kΩ的小阻值电阻，甚至更低；弱上拉或下拉常使用10kΩ以上的大阻值电阻，典型值为40kΩ。

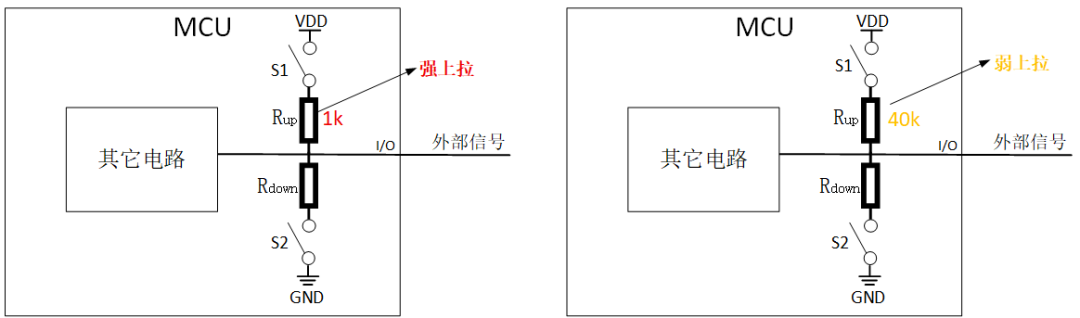

内部强上拉与弱上拉示例

对于输入检测来说：

强上拉，也就是电流大时稳定性好，检测准精度高，但是功耗大；

弱上拉，也就是电流小时虽然功耗小，但是抗干扰能力弱，这是因为电流小时就表示电阻很大，而当电阻无穷大时就相当于是断路悬空状态，也就是不稳定状态。

对于输出控制来说，效果类似，电流大的信号驱动力强，电流小的驱动力弱。

对于高速电路而言，过大的上拉电阻会延长信号上升/下降时间，使边沿变得平缓，可能引发时序问题或干扰。高速电路建议选用较小阻值（如1kΩ），兼顾驱动能力和信号完整性。

如果MCU的 GPIO内部是弱上拉，而外部需要一个比较大的驱动电流，怎么办呢?

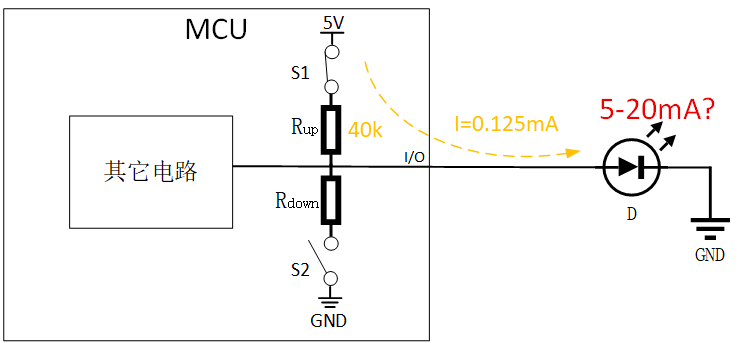

内部弱上拉但外部要求大电流

比如外部要点亮一个LED灯，普通低亮度LED的电流通常在‌5mA至20mA之间,而内部弱上拉输出的电流最大只有5/40k=0.125mA（不考虑负载电阻），远小于LED所需要的电流，所以LED无法点亮。‌

这时只要在外部再加1个强上拉就可以了。

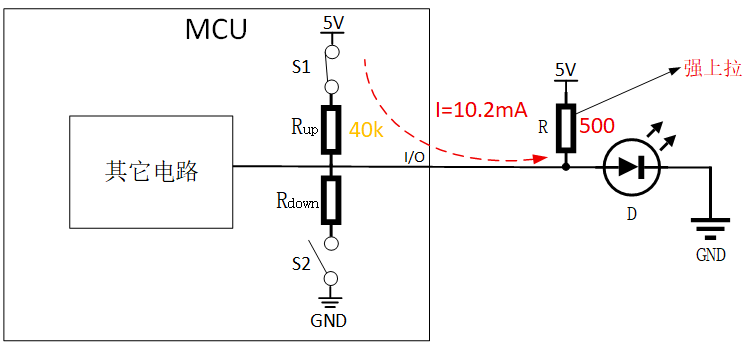

外部增加强上拉

因为增加外部上拉后，外部上拉电阻R与内部上拉电阻Rup是并联的关系：

总电阻R总= R*Rup/(R+Rup)=0.5*40/(0.5+40)=0.49K；

总电流I总=U/R总=5/0.49K=10.2mA。

也就是驱动电流由0.125mA变为10.2mA，驱动能力增大了80多倍。

这是因为总的并联电阻会小于任一分支电阻，所以当外部上拉电阻远小于内部上拉电阻时，总的并联电阻会更接近外部上拉，也就是外部上拉对总电阻的影响更大，这时就可以基本忽略内部上拉，按照外部上拉来估算驱动电流了。

3.OC与OD输出

MCU的GPIO还有一种输出没有内部上拉的，也就是三极管的集电极开路OC输出或MOS管的漏极开路OD输出。

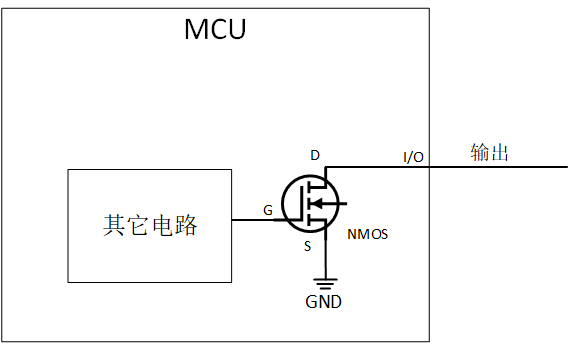

OD输出

在OD输出结构中，MOS管的漏极D直接连接到输出端，当栅极G输入信号为高电平（如5V）时，MOS管导通，输出端被拉低至0V；当输入信号为低电平时，MOS管关闭，输出端由于外部上拉为高电平，如果外部没有上拉，则此时输出端会处于高阻态（即开路状态）。

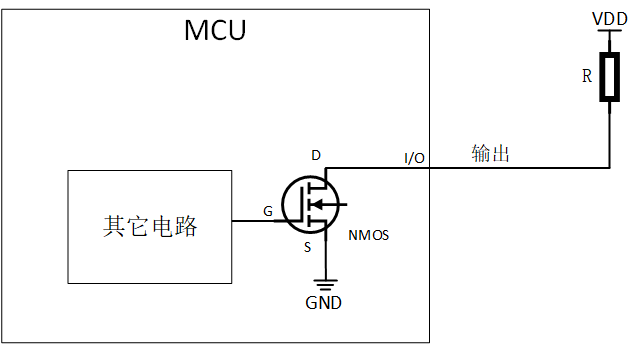

OD输出需要外部上拉

这种开漏输出模式的好处是可以适配不同电压的设备，比如MCU工作电压是3.3V，外部设备为5V或12V等，就可以使用这种开漏输出，VDD的大小由外部设备电压决定。

另外，开路输出还可以允许多个设备共享同一总线，通过外部上拉电阻实现电平切换，比如I2C总线的SCL和SDA端口都采用OD输出结构。

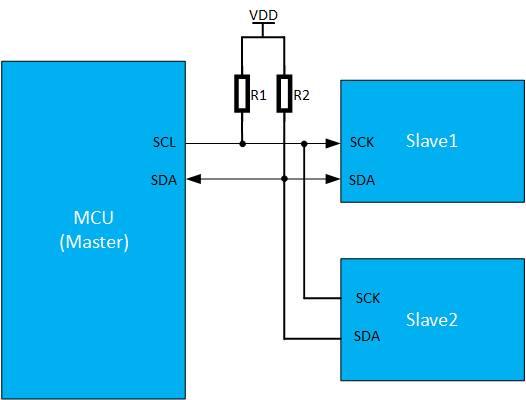

I2C总线电路图

当多个设备同时连接时，只有当某个设备将信号线拉低时，其他设备的输入引脚才能感知到低电平信号。若采用推挽输出模式，多个设备同时驱动总线会导致信号冲突甚至损坏设备。

4.推挽输出

与OC/OD相对的就是既可以输出高，也可以输出低的推挽输出，推挽输出是通过内部两个互补的MOS管实现高低电平切换，其原理也可以参看上一篇《为什么需要推挽电路？》。

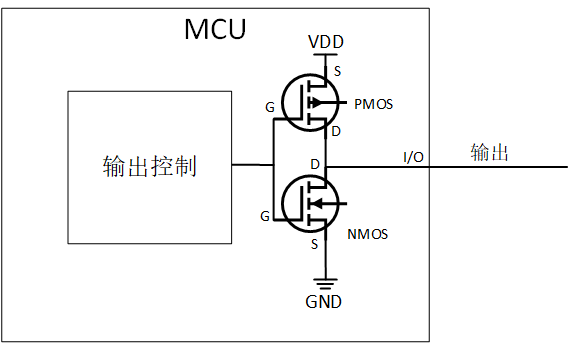

推挽输出

如上图所示，MCU内部在栅极G端‌输入低电平时‌：上面的PMOS导通，下面的NMOS截止，输出端口为电源VDD；

MCU内部在栅极G端‌输入高电平时‌：下面的NMOS导通，上面的PMOS截止，输出端口为地GND。

推挽输出模式是通过内部MOS管直接输出高、低电平，驱动能力由芯片内部电路提供，无需依赖外部电阻辅助，所以也不需要配置上拉或下拉电阻‌。‌‌

5.小结

上下拉电阻可分为强上（下）拉和弱上（下）拉，弱上拉因阻值大，电流小，功耗低，但是弱上拉对大负载电容充电慢，可能导致信号上升沿延迟；

强上拉电阻小，电流大，能加速电平转换，但是功耗高容易发热。

另外，使用外部强上拉可增强输出的驱动能力，对于OC/OD输出，外部上拉不仅可以提供输出通道，还可以匹配不同的电平。
