电源完整性 (PI) 深度全景分析与设计实践

第一部分：电源完整性的基础

第一章：定义电源完整性及其关键作用

1.1 超越稳定电压：什么是电源完整性？

电源完整性 (Power Integrity, PI) 是一门电气工程学科，其核心目标是确保电子系统的供电网络 (Power Delivery Network, PDN) 能够高效、稳定地为系统中的所有组件提供洁净的电源 。PI 的范畴远不止于确保直流 (DC) 电压维持在容差范围内。它更深层次的含义是，在从直流到系统最高开关频率的整个频谱上，电源电压都必须保持一致，其变化（即噪声或纹波）要被控制在最低水平 。一个成功的 PI 设计，不仅要保证电压稳定，还需确保供电电路不会干扰信号电路，并最大限度地减少因热量产生的能量损失 。

随着电子产品向更小尺寸、更多功能、更低供电电压和更严格噪声容限的方向发展，PI 的重要性日益凸显 。在现代高速数字系统中，处理器和集成电路 (IC) 的工作电压越来越低，而瞬态电流却越来越大，这使得系统对电源扰动变得异常敏感。因此，PI 已从过去设计流程中的次要考虑因素，转变为决定产品性能、可靠性乃至成败的关键设计约束 。

1.2 高速设计的三位一体：PI、信号完整性 (SI) 与电磁兼容性 (EMC)

在高速数字设计领域，电源完整性 (PI)、信号完整性 (SI) 和电磁兼容性 (EMC) 并非三个独立的学科，而是同一组电磁物理现象在不同层面的体现，它们之间存在着密不可分的内在联系 。

PI 与 SI 的相互依存关系尤为突出。一个稳健的 PDN 是实现良好信号完整性的基本前提 。电源轨道上的噪声（PI 问题）会直接转化为信号的时序抖动 (Jitter) 和幅度变化，导致信号眼图闭合，压缩时序余量，最终引发 SI 问题 。反之，高速信号的开关动作（SI 关注点）会产生巨大的瞬态电流，这是电源轨道噪声最主要的来源之一，从而直接影响 PI 。此外，PDN 也为所有信号提供了返回路径，这意味着 PDN 上的任何阻抗或不连续性都会直接影响信号回路的完整性 。

PI/SI 与 EMC 的关系同样紧密。电源或地平面电压的任何波动（PI 问题）都会产生电磁波，这些电磁波不仅会通过串扰 (Crosstalk) 在邻近电路中感应出不必要的电流，还会以电磁辐射的形式向外传播，构成 EMC 问题 。从某种意义上说，SI 可以被视为 EMC 的一个子集，其关注点是系统内部的自我干扰，而 EMC 则同时关注内部干扰和对外部系统的干扰 。一个产品如果未能在设计早期解决潜在的 PI/SI 问题，往往会在最终的 EMC 认证测试中面临失败的风险 。

这三者关系的物理本质在于对电流回路的管理。无论是电源电流还是信号电流，都必须在闭合的回路中流动。这些回路的特性——包括其阻抗、环路面积、以及与其他回路的接近程度——共同决定了 PI、SI 和 EMC 的表现。一个面积大、电感高的信号返回路径，既是一个 SI 问题（阻抗不连续），也是一个 PI 问题（可能导致地弹），更是一个 EMC 问题（因为它构成了一个高效的辐射天线）。因此，一个优秀的 PI/SI 设计本质上就是一个优秀的 EMC 设计，因为它致力于为电源和信号创建面积小、阻抗低且路径清晰的电流回路。这种基于物理原理的理解，将三者的关系从简单的“相关”提升到了深刻的“因果”层面。

表 1：PI、SI 与 EMC 的相互依赖关系

PI 问题 (原因)	表现为 SI 问题 (影响)	表现为 EMC 问题 (影响)
PDN 阻抗过高	抖动、眼图张开度减小、时序错误	电源平面的电磁辐射
地弹 (SSN)	错误的逻辑电平翻转、数据损坏	电缆的共模辐射
电源轨纹波	模拟信号上的噪声 (如 PLL 相位噪声)	电源线上的传导发射
返回路径不连续	信号反射、振铃、串扰	环路天线效率增加、辐射发射增强

1.3 PI 不佳的后果：从性能下降到系统失效

电源完整性设计不当会引发一系列严重后果，其影响范围从细微的性能下降到灾难性的系统故障。

●性能下降：在高速串行链路中，电源噪声引起的抖动会增加误码率 (Bit Error Rate, BER)，从而降低系统的数据传输效率 。在数字逻辑电路中，电压跌落 (Voltage Droop) 会导致晶体管开关速度变慢，可能引发建立时间 (Setup Time) 和保持时间 (Hold Time) 违规，造成时序错误 。

●噪声与干扰：电源轨道上的噪声会耦合到敏感的模拟电路中，例如模数转换器 (ADC) 或锁相环 (PLL)，严重影响其精度和性能 。电源线与信号线之间的串扰则可能直接损坏传输中的数据 。

●热问题与可靠性：过高的直流电阻 (IR Drop) 会导致功率以热量的形式损耗，这不仅降低了能源效率，还可能导致元器件过热，缩短其使用寿命，甚至引发永久性损坏 。

●系统失效：严重的电压跌落可能导致处理器意外复位或功能紊乱 。而电压过冲 (Overshoot) 则可能超过 IC 的最大额定电压，对其造成不可逆的物理损伤 。此外，如果产品无法通过强制性的 EMC 测试，将无法获得市场准入资格，导致项目彻底失败 。

第二章：供电网络 (PDN) 剖析

2.1 PDN 生态系统：从电压调节模块到芯片内核

供电网络 (PDN) 是电子设备的“循环系统”，它包含了从电源（如电压调节模块 VRM）到芯片内核电路的所有互连结构和元器件的总和 。这个完整的路径有时也被称为“PDN 生态系统” (PDN ecology)，强调其各个组成部分之间的相互作用和依赖关系 。PDN 的主要职责是为有源器件分配低噪声的直流电压和功率，并为所有信号提供低噪声的返回路径 。

一个典型的 PDN 生态系统由以下关键部分构成，它们在供电链路中各司其职 ：

●电压调节模块 (Voltage Regulator Module, VRM)：作为稳压直流电源的源头，VRM 将外部输入电压转换为 IC 所需的精确电压等级。其自身的输出阻抗和瞬态响应速度是 PDN 性能的第一个决定因素 。

●大容量电容 (Bulk Capacitors)：通常是电解电容或钽电容，放置在 VRM 附近。它们如同一个大型水库，为系统提供低频瞬态电流需求，并帮助稳定 VRM 的输出 。

●PCB 互连结构：包括电源层、地平面、电源走线和过孔。这些物理结构本身具有寄生电阻、电感和电容，它们是构成 PDN 阻抗的主要部分 。

●去耦电容 (Decoupling Capacitors)：通常是小型的陶瓷电容，紧靠 IC 的电源引脚放置。它们作为局部的“快速储能单元”，为 IC 提供高频瞬态电流 。

●IC 封装 (Package)：封装内部的引线框架、焊球 (Balls)、凸点 (Bumps) 和微型平面等也具有寄生电感和电容，构成了电源到达芯片前的最后一环 。

●片上电容 (On-Die Capacitance)：硅芯片本身存在的寄生电容以及专门设计的片上电容，它们为最高频率的电流需求提供瞬时电荷 。

2.2 PDN 的特性：阻抗曲线

理解 PDN 的核心在于认识到它并非一个简单的直流通路，而是一个复杂的交流网络，其阻抗会随频率发生剧烈变化 。PDN 设计的首要目标，就是在极宽的频率范围（从直流到数 GHz 甚至更高）内实现尽可能低的阻抗 。

电源完整性的基本物理关系可以由公式 V_noise = Z_PDN times I_transient 来描述。该公式表明，对于一个给定的瞬态电流 I_transient，其在 PDN 上产生的电压噪声 V_noise 的大小，正比于该瞬态电流所包含频率分量上的 PDN 阻抗 Z_PDN 。

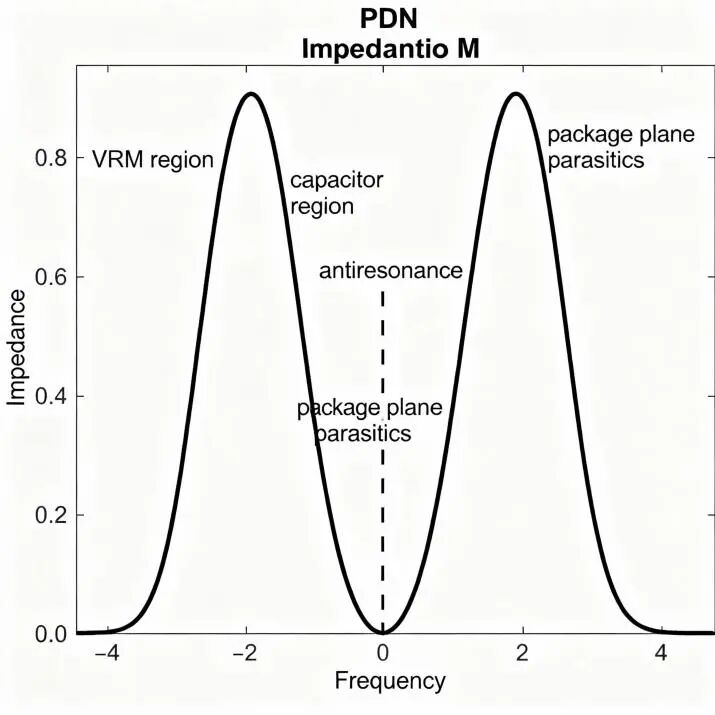

一个典型的 PDN 阻抗-频率曲线并非一条平坦的直线，而是呈现出多个峰（谐振）和谷的复杂形态，有时被称为“M 型”曲线 。这些阻抗峰值是 PDN 设计中极力需要避免的，因为它们代表了系统在特定频率下对噪声最为敏感的“弱点”。当负载的瞬态电流频谱与这些阻抗峰重合时，就会产生巨大的电压噪声 。

2.3 频率依赖行为：不同组件的主导频段

PDN 的复杂阻抗曲线源于其生态系统中不同组件在不同频率下的不同响应。可以将整个 PDN 视为一场为芯片提供电荷的“接力赛”，每个组件负责其中一棒。这种比喻生动地揭示了 PDN 的动态工作原理：当晶体管开关需要瞬时电流时，离它最近的片上电容率先响应；紧接着是封装电容、板级去耦电容、大容量电容，最后由 VRM 补充所有消耗的电荷。阻抗峰值往往出现在两个“选手”交接棒的区域，即一个组件的响应能力开始下降，而下一个组件尚未完全接管的频率点。

根据主导作用的不同，PDN 阻抗曲线可以划分为以下几个频段 ：

●低频段 (DC ~ 几十 kHz)：在此频段，VRM 和大容量电容起主导作用。VRM 的反馈控制环路有足够的时间响应负载的慢速变化。PDN 阻抗主要由 VRM 的输出阻抗和大容量电容的等效串联电阻 (ESR) 决定 。

●中频段 (几十 kHz ~ 几百 MHz)：这是板级去耦电容和平面电容发挥关键作用的区域。VRM 的响应速度跟不上负载的快速变化，电流需求必须由这些局部的储能电容来满足。此频段的阻抗是电容值、寄生参数 (ESR, ESL)、安装电感以及 PCB 平面电感之间复杂相互作用的结果。大多数棘手的阻抗峰值都出现在这个频段 。

●高频段 (几百 MHz ~ GHz 以上)：在此频段，板级电容因其自身寄生电感而失效，电流供给的重任落在了 IC 封装和片上电容身上。PDN 阻抗主要由封装的引线/焊球/凸点电感和片上电容的大小决定 。

表 2：PDN 组件在不同频段的阻抗主导作用

频率范围	主导组件	关键寄生参数/设计因素
直流 (DC)	VRM, PCB 走线/平面电阻	铜皮几何形状 (宽度、厚度)，过孔电阻
< ~50 kHz	电压调节模块 (VRM), 大容量电容	VRM 控制环路带宽, 大容量电容 ESR
~50 kHz – ~100 MHz	板级去耦电容, 平面电容	电容 ESR, ESL, 安装电感, 扩展电感
> ~100 MHz	IC 封装电容/电感, 片上电容	封装引线/焊球/凸点电感, 片上电容密度

第二部分：核心原理与设计指标

第三章：目标阻抗设计方法

3.1 计算目标阻抗 (Z_target)：PDN 设计的第一步

目标阻抗 (Z_target) 设计方法是当前业界最通用和最基础的 PDN 设计准则 。其定义为：在最坏情况的瞬态电流下，为确保电源电压噪声（纹波）保持在规定容差范围内，PDN 所允许的最大阻抗值 。

目标阻抗的计算基于欧姆定律，其核心公式为 ：

其中，公式的每个参数都有明确的物理意义和实际来源：

●允许的电压纹波 (Delta V_allowed)：这个值由 IC 制造商在其数据手册中明确规定，代表了该器件在正常工作时所能承受的最大电压波动范围。它通常表示为标称供电电压的一个百分比，例如 ±5% 。

●最大瞬态电流 (Delta I_transient_max)：这是 IC 在工作状态切换时（例如，从休眠到满负荷计算）可能产生的最大、最快的电流变化。这个值的精确获取较为困难，但可以通过 IC 厂商提供的功耗估算工具（如 Intel 的 EPE）或根据数据手册中的最大动态电流进行估算 。在实际计算中，通常取最大动态电流的一个百分比（例如 50%）作为瞬态电流值 。

以一个 FPGA 设计为例 ：假设某电源轨的标称电压为 1.8 V，允许的噪声容限为 5%，其动态电流为 2 A，最坏情况下的瞬态电流变化为动态电流的 50%。那么该电源轨的目标阻抗计算如下：

这个计算结果意味着，为了保证该 FPGA 的稳定工作，其供电网络的阻抗在所有相关频率上都必须低于 90 mΩ。

3.2 解读 PDN 阻抗曲线：频域视角

目标阻抗方法论的核心目标，就是通过合理的设计，使得 PDN 的实际阻抗曲线在整个目标频率范围内都位于计算出的 Z_target 值之下 。

这个“目标频率范围”通常从直流 (DC) 开始，一直延伸到一个由系统中最快信号的上升/下降时间决定的“拐点频率” (f_knee)。一个常用的估算公式是 f_knee approx 0.35 / t_rise 。

在进行 PDN 分析时，工程师会将仿真或测量得到的 PDN 阻抗曲线与目标阻抗线进行比较。曲线上低于目标阻抗线的区域表示设计合规，而任何超过目标阻抗线的阻抗峰都意味着在该频率点存在潜在的电源完整性风险，需要进行优化 。

3.3 目标阻抗的局限性：谐振、Q 值与“异常波”

尽管目标阻抗方法简单有效，但它也存在根本性的局限，因为它建立在一个理想化的假设之上——即 PDN 阻抗是平坦的 。

●谐振峰：真实的 PDN 阻抗曲线绝非平坦，由于板级电感（来自走线、过孔、封装）与电容（来自去耦电容、平面）的相互作用，必然会形成一个或多个并联谐振电路，在阻抗曲线上表现为尖锐的峰值 。

●Q 值 (品质因数) 的作用：谐振峰的“尖锐”程度由其品质因数 (Q) 决定。高 Q 值意味着该谐振电路的阻尼很小（电阻小），当受到激励时会产生剧烈的、持续时间较长的振荡（“振铃”），能量无法被有效耗散 。峰值阻抗的大小与特征阻抗和 Q 值直接相关 。

●“异常波” (Rogue Waves)：这是目标阻抗方法论最大的一个盲点。即使谐振峰的峰值阻抗低于 Z_target，一个高 Q 值的谐振点仍然可能引发灾难性的电压噪声。如果瞬态电流的频谱能量恰好集中在该谐振频率上，就会像推秋千一样激发系统的谐振，产生远超预期的巨大电压波动，这种现象被称为“异常波” 。对于一个谐振电路的阶跃响应，其产生的峰值电压可达 Delta V = Delta I times Z_characteristic times Q 。这意味着，峰值电压被 Q 值放大了。为了确保在任何激励下都保持稳健，一个更严格的设计准则要求峰值阻抗必须低于 1.57 times Z_target，以抵消这种谐振放大效应 。

因此，可以得出一个重要的结论：满足目标阻抗是 PDN 设计的必要条件，但并非充分条件。一个真正稳健的 PDN 设计不仅要将阻抗控制在 Z_target 之下，还必须主动管理和抑制谐振峰，通过增加阻尼（例如，策略性地使用具有特定 ESR 的电容）来降低其 Q 值，从而避免“异常波”的产生。这要求设计者从关注阻抗的“幅值”提升到同时关注阻抗的“平坦度”。

第四章：电源噪声与损耗的主要来源

4.1 直流挑战：IR 压降的分析与缓解

直流 IR 压降 (DC IR Drop) 是指直流电流流过 PDN 中具有电阻的导体（如走线、平面和过孔）时所产生的电压损失 。这是一个静态现象，完全遵循欧姆定律：V_drop = I_dc times R_pdn 。

IR 压降的主要成因包括：铜皮不足（走线过窄、平面过薄或被分割得过于零碎）以及元器件的高电流消耗 。尽管铜的电阻率很低，但对于 PCB 中使用的薄铜箔而言，当承载大电流时，其总电阻变得不可忽略 。

过大的 IR 压降会带来多种负面影响：首先，它会使负载端接收到的实际电压偏低，可能超出其正常工作电压范围；其次，电压降低会影响电路的开关速度，导致性能下降；最后，压降消耗的功率 (P = I^2R) 会转化为热量，引发局部过热问题，影响系统可靠性 。

为了有效降低 IR 压降，可以采取以下一系列切实可行的 PCB 设计措施 ：

●加宽走线与加厚铜皮：将电源走线宽度或铜皮厚度（例如，从 1 oz 增加到 2 oz）加倍，可使其电阻减半。但这会增加 PCB 成本和制造难度 。

●使用完整、连续的平面：尽可能使用完整的铜平面作为电源层和地层，为电流提供宽阔、低阻的路径，并避免因分割或挖空而形成电流瓶颈 。

●并联使用多个过孔：在连接电源层或为大电流器件供电时，使用多个过孔并联，可以显著降低连接点的总电阻 。

●优化元器件布局：将 VRM 等电源模块尽可能靠近其供电的大电流负载（如处理器），以缩短大电流路径的长度 。

●采用远程感应 (Remote Sensing)：对于要求极高的应用，可选用支持远程感应功能的 VRM。通过一对独立的感应线直接测量负载端的电压，VRM 可以动态调整其输出，以精确补偿路径上的 IR 压降 。

4.2 交流挑战：电源纹波与动态噪声

交流噪声是 PI 领域的核心挑战，主要分为两类：源于电源自身的噪声和由负载动态变化引起的噪声。

●电源纹波 (Power Supply Ripple)：这是指开关电源 (VRM) 输出的直流电压上残留的周期性交流成分。它是由转换器内部的开关器件（如 MOSFET）高速开关动作以及输出滤波电路不完全的滤波效果共同造成的 。纹波的频率通常是 VRM 的开关频率及其谐波。

●动态噪声 (Dynamic Noise)：也称瞬态噪声 (Transient Noise)，是由负载电流的快速变化 (高 di/dt) 引起的电压波动 。这是现代数字系统中 PI 面临的最大挑战。当处理器从空闲状态瞬间切换到满负荷运行时，会从 PDN 抽取一个巨大且快速的电流脉冲。由于 PDN 中存在寄生电感，VRM 无法瞬时响应这一需求，导致负载端的电压出现短暂的“塌陷”或“跌落”(Droop)；反之，当负载突然消失时，则会出现电压“过冲”(Overshoot) 。

4.3 同步开关噪声 (SSN) 与地弹

同步开关噪声 (Simultaneous Switching Noise, SSN) 是一种特殊且尤为严重的动态噪声，它发生在大量数字信号输出端同时进行状态翻转时（例如，处理器向一个宽位宽的数据总线写入数据）。

其物理机制可以用电感的基本公式 V = L times (di/dt) 来解释。当 ‘n’ 个输出同时开关时，会产生一个总的瞬态电流变化 n times (di/dt)。这个巨大的电流流经 IC 封装内部的电源和地引脚的寄生电感 (L) 。

●地弹 (Ground Bounce)：流经接地路径电感 (L_gnd) 的瞬态电流会产生一个电压降 V_bounce = L_gnd times (di/dt)。这个电压降使得 IC 内部的“地”参考电平瞬间高于 PCB 板上的系统地电平，仿佛“弹跳”了一下 。这种现象的危害在于，它可能使一个本应为逻辑“0”的输出信号被接收端误判为逻辑“1”。

●电源轨塌陷 (Vcc Sag)：同理，流经电源路径电感 (L_pwr) 的瞬态电流也会导致 IC 内部的电源电压瞬间跌落，低于系统 VCC 电压 。

SSN 并非一个孤立的现象，而是整个 PI 问题的缩影。它揭示了在芯片与 PCB 接口这个微观尺度上，同样遵循着宏观 PDN 的物理规律。无论是板级的电压跌落，还是封装级的 SSN，其根源都是 V = L times (di/dt)，其解决方案的本质也都是相同的：在噪声源附近提供一个低电感的局部电荷源（即去耦电容）。因此，深入理解 SSN 的产生机理，有助于从根本上把握整个电源完整性设计的核心思想。

第三部分：稳健 PDN 的设计与布局实践

第五章：面向电源完整性的 PCB 叠层设计

5.1 降低 PDN 电感的叠层策略

PCB 叠层设计是构建低电磁干扰、高信号和电源完整性系统的基石 。电源、地和信号层的排列方式直接决定了 PDN 的阻抗特性，尤其是对高频性能至关重要的寄生电感。

以下是关键的叠层设计准则：

●对称性：叠层结构应保持对称，即以 PCB 中心为对称轴，上下半部分的层结构和厚度应镜像对称。这对于防止 PCB 在制造过程中的热应力导致板弯、板翘至关重要 。

●参考平面：每一个布有高速信号的信号层都应与一个完整、无分割的参考平面（首选地平面）紧密相邻。这为信号提供了最短、最低电感的返回路径，是保证信号完整性的核心 。

●层间隔离：避免将两个高速信号层直接相邻放置，因为这会极大地增加它们之间的串扰风险。应使用地平面或电源平面将它们隔离开 。

例如，一个经典的 4 层板叠层为：顶层信号 (Signal) – 地平面 (GND) – 电源平面 (Power) – 底层信号 (Signal)。一个性能更优的 8 层板叠层可以是：Signal – GND – Signal – Power – GND – Signal – GND – Signal，这种结构为关键信号提供了出色的屏蔽和返回路径 。

5.2 邻近的力量：紧耦合电源/地平面与平面电容

在高速 PCB 设计中，最有效的 PI 策略之一是采用紧耦合的电源/地平面设计。

●概念：当一个电源平面和一个地平面在叠层中被放置得非常近（例如，层间介质厚度小于 3-5 mils 或 0.075-0.125 mm）时，它们就构成了一个巨大的平行板电容器 。这种内建于 PCB 结构中的电容被称为平面电容 (Interplane Capacitance)。

●平面电容的益处：

○高频去耦：平面电容是一种分布式的、具有极低寄生电感的理想电容器。它对于抑制那些频率极高、以至于分立电容因其安装电感而失效的噪声非常有效 。

○降低 PDN 阻抗：平面电容的引入，显著增加了 PDN 的总电容量，从而有助于在中高频段降低整体 PDN 阻抗 。

○改善 EMI：紧密的耦合结构确保了以电源平面为参考的信号返回电流可以轻易地耦合到相邻的地平面，从而极大地减小了信号回路面积，降低了电磁辐射 。

●设计实现：为了最大化平面电容，设计者应在叠层规划时将电源/地平面尽可能靠近放置，并在它们之间选用具有较高介电常数 (D_k) 的介质材料 。

从更深层次看，现代高速 PCB 的叠层不应再被视为简单的机械支撑结构。它本身就是一个复杂的、分布式的 RLC 无源网络。平面是电容，铜箔的几何形状定义了电阻和电感。叠层设计的本质，就是通过工程手段来设计这个“分布式元器件”，使其具备我们所期望的电气特性——即高电容和低电感。这一视角将叠层设计从“排布层”的简单任务，提升到了“工程化设计无源器件”的战略高度。

第六章：去耦的科学

6.1 电容器的真实面目：ESR、ESL 与自谐振频率 (SRF)

在去耦设计中，必须认识到实际的电容器并非理想器件，它们包含的寄生参数在高频时会主导其性能 。一个真实的电容器可以用一个 RLC 串联模型来等效：

●等效串联电阻 (Equivalent Series Resistance, ESR)：代表电容器内部引脚、极板和介质材料的所有阻性损耗。ESR 决定了电容器在谐振点的最小阻抗，并且是产生热量、损耗功率的根源 。对于高效的噪声滤波，低 ESR 是至关重要的 。

●等效串联电感 (Equivalent Series Inductance, ESL)：代表电容器的物理结构（内部卷绕或叠层结构）和外部引脚所引入的电感。频率升高时，ESL 产生的感抗 (omega L) 会逐渐超过容抗 (1/omega C)，使电容器的整体阻抗随频率增加而上升，表现出电感特性 。

●自谐振频率 (Self-Resonant Frequency, SRF)：这是电容器的容抗与感抗大小相等的频率点。在此频率，电容器的总阻抗达到最小值，且该值等于其 ESR。频率低于 SRF 时，器件呈容性；频率高于 SRF 时，器件呈感性 。SRF 的计算公式为：f_SRF = 1 / (2pi sqrtESL times C) 。

6.2 多频段策略：大容量与局部电容的选择与布局

为了在宽广的频率范围内都实现低 PDN 阻抗，必须采用一个由不同类型电容器构成的多级去耦策略 。

●电容选择：

○大容量电容 (Bulk Capacitors)：通常为 10 µF 至 100 µF 的钽电容或电解电容，放置在 VRM 输出端或电源入口处。它们电容量大，但 ESR 和 ESL 也相对较高，主要负责应对低频的负载变化，并为板上的局部去耦电容“充电” 。

○局部去耦电容 (Local/Decoupling Capacitors)：通常为 0.01 µF、0.1 µF、1 µF 的多层陶瓷电容 (MLCC)，必须尽可能靠近 IC 的电源引脚放置。它们具有极低的 ESR 和 ESL，是提供高频瞬态电流的主力军 。为了应对最高频的噪声，应将容值最小的电容放置在离引脚最近的位置 。

●布局指南：

○邻近性是关键：局部去耦电容必须紧靠 IC 电源引脚，以最大限度地减小连接路径的安装电感 。

○最小化环路面积：从 IC 电源引脚，经过电容，再到 IC 接地引脚的电流路径所形成的环路面积必须最小化。这需要通过短而宽的走线和到平面的直接过孔连接来实现 。

6.3 反谐振陷阱：如何规避并联电容的阻抗峰

在去耦设计中，一个常见且容易出错的实践是并联使用多个不同容值的电容（例如 10 nF、100 nF、1 µF），期望能覆盖更宽的频段。然而，这种做法可能会适得其反 。

●反谐振的成因：当两个不同容值的电容并联时，它们会形成一个并联谐振电路。在两个电容各自 SRF 之间的某个频率点，较小电容已经呈现感性，而较大电容仍呈容性。此时，小电容的电感会与大电容的电容发生谐振，导致并联总阻抗在该频率点出现一个尖锐的峰值，即反谐振 (Anti-Resonance) 。这个阻抗峰可能会远高于目标阻抗，从而在特定频率上恶化了 PI 性能。

●规避策略：

○使用多个相同容值的电容：相比于混合使用不同容值，一个更优的策略是使用多个相同容值、相同封装的电容并联。这样可以在不引入新的反谐振峰的情况下，有效降低总的 ESL 和 ESR 。

○增加阻尼：如果必须使用不同容值的电容，可以通过选择 ESR 稍高的电容，或在电容上串联一个小电阻来增加谐振电路的阻尼，从而“削平”反谐振峰，但这会以牺牲一定的滤波效果和增加功耗为代价。

○仿真优化：利用 PI 仿真工具仔细选择电容组合，确保任何不可避免的反谐振峰都处于系统不敏感的频率点，远离时钟频率及其谐波。

第七章：高级布局与布线技术

7.1 VRM 布局与输出滤波考量

●VRM 布局：VRM 应尽可能靠近它所服务的大电流负载（如 CPU、FPGA），以缩短大电流路径的长度，从而减小直流 IR 压降和交流路径电感 。

●输出滤波电路布局：VRM 的输出滤波电路（通常由一个电感和多个输出电容组成）的布局至关重要。从开关节点，流经电感，再通过输出电容返回 VRM 地的开关电流回路，其面积必须做到尽可能小。这有助于将开关噪声限制在局部区域，减少电磁辐射 。

●电容布局：作为第一级大容量储能的 VRM 输出电容，应紧邻 VRM 的输出端和地端放置，并使用短而宽的连接方式接入电源和地平面 。

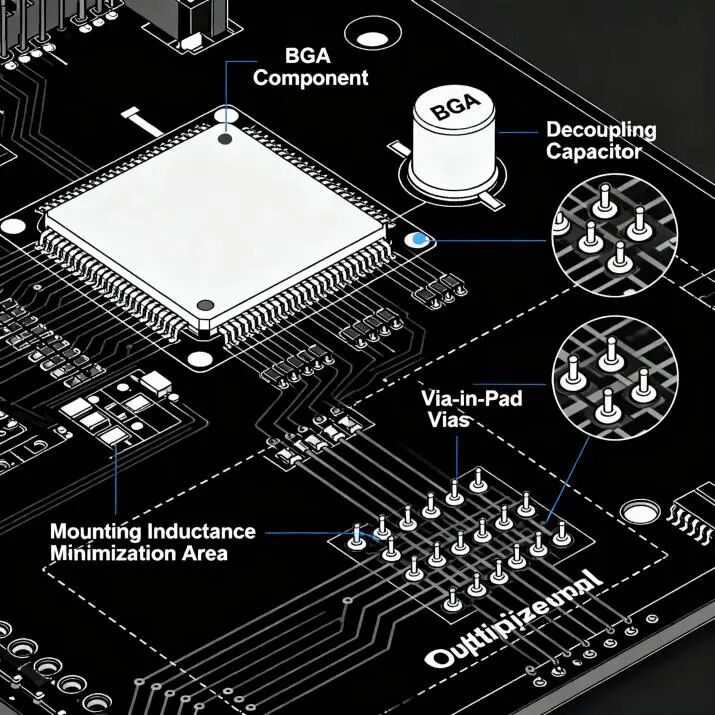

7.2 最小化安装电感：过孔设计、布局与扇出策略

去耦电容的有效性在很大程度上取决于其连接到电源和地平面的路径电感，即安装电感 (Mounting Inductance)。在很多情况下，安装电感甚至超过了电容本身的 ESL，成为高频性能的瓶颈 。

●过孔布局：过孔应尽可能靠近电容焊盘。焊盘与过孔之间的任何走线都会引入显著的电感 。焊盘内过孔 (Via-in-Pad) 技术是最小化安装电感的理想选择，它将过孔直接打在焊盘上，但会增加制造成本 。

●使用多个过孔：为电容的每个端点（电源和地）都使用多个过孔。相比单个过孔，每端使用两个过孔可以显著降低电感。对于极低 ESL 的电容，可能需要更多过孔 。严禁让多个电容共享同一对过孔，这种做法收效甚微且会引入耦合 。

●BGA 去耦：对于 BGA 封装的器件，最佳的去耦电容布局方式通常是在 PCB 的背面，即 BGA 封装的正下方 。这使得从电容经由过孔到 BGA 电源和地焊球的路径最短 。为了在 BGA 下方腾出空间放置电容，可以采用过孔共享策略，例如，每两个电源或地焊球共享一个过孔 。

7.3 跨越分割平面：返回路径不连续的风险与缝合电容

●分割平面的风险：尽管在多电源系统中，分割电源平面有时难以避免，但这是一种应极力规避的做法 。当一条高速信号线跨越其参考平面上的分割区域（裂缝）时，其返回电流无法再沿着信号正下方的最短路径回流，而是被迫绕一个大圈，从裂缝的远端绕回 。

●对 SI 和 EMI 的影响：这个巨大的返回电流环路会急剧增加信号路径的电感，造成严重的阻抗不连续，从而引发信号反射和波形畸变（SI 问题）。同时，这个大环路也构成了一个高效的环形天线，向外辐射强烈的电磁能量，导致严重的 EMI 问题 。

●使用缝合电容 (Stitching Capacitors) 缓解：如果信号跨越分割区域实在无法避免，可以在信号跨越点附近，跨接在分割的两个平面之间放置缝合电容 。这些电容为高频返回电流提供了一个局部的、低阻抗的“桥梁”，使其可以“跳”过裂缝，从而保持返回路径的紧凑，减小环路面积 。

●局限性：缝合电容只是一种补救措施，其效果受限于电容自身的寄生参数和连接过孔的电感，通常只在一定频率范围（例如，低于 100-200 MHz）内有效 。最佳实践仍然是：永远不要让高速信号跨越参考平面分割区 。

第四部分：验证、分析与案例研究

第八章：PDN 的仿真与分析

8.1 PI 仿真流程：布局前估算与布局后提取

PI 仿真贯穿于整个设计流程，主要分为布局前和布局后两个阶段，各有其侧重点和目标 。

●布局前分析 (Pre-Layout Analysis)：在原理图设计阶段进行，此时 PCB 尚未布局。PDN 被抽象为简化的电路模型（如集总或分布式的 RLC 模型）来代表平面和走线 。

○目标：进行“what-if”分析，例如评估不同的去耦电容方案，对 PDN 阻抗进行初步估算，为后续的布局设计提供指导性的架构决策 。

○工具：通常使用 SPICE 类电路仿真器进行 。

●布局后分析 (Post-Layout Analysis)：在 PCB 布局完成后进行。此时，利用电磁场求解器从真实的 PCB 物理版图（包括走线、平面、过孔的精确几何形状）中提取出详细的电气模型。

○目标：对最终设计进行精确验证，确保其满足所有的 PI 指标（如 IR 压降、目标阻抗等）。这是交付制造前的最终签核 (Sign-off) 步骤 。

○工具：需要专业的 PI 分析工具，如 Cadence Sigrity、Ansys SIwave 或 Altium PDN Analyzer，这些工具通常与 PCB 布局软件紧密集成 。

8.2 直流分析 (IR 压降) vs. 交流分析 (阻抗曲线)

布局后 PI 仿真主要包括两种分析类型：直流分析和交流分析 。

●直流分析：

○关注点：仿真在静态直流负载条件下，PDN 上的电压降（IR 压降）和电流密度分布 。

○输出：通常以彩色云图的形式在 PCB 版图上直观展示电压分布和电流密度“热点”。这有助于工程师快速定位铜皮不足或过孔数量不够的瓶颈区域 。

●交流分析：

○关注点：仿真从 IC 电源引脚看进去的 PDN 频域阻抗特性（Z 参数）。

○输出：生成一条阻抗 vs. 频率的曲线图。通过将此曲线与之前计算的目标阻抗线进行对比，可以评估去耦策略在整个频段的有效性，并清晰地识别出需要优化的谐振峰 。

8.3 3D 场求解器在精确模型提取中的作用

精确的布局后分析离不开电磁 (EM) 场求解器的支持。简单的 RLC 电路模型无法准确捕捉真实 PDN 的复杂分布式特性，例如扩展电感 (Spreading Inductance) 和平面谐振等效应 。

典型的场求解器工作流程如下：

1.导入版图：将 PCB 布局数据（如 ODB++ 或 IPC-2581 格式）导入分析工具 。

2.设置仿真：用户定义需要分析的电源网络和地网络，在 VRM 输出端和 IC 负载端设置端口，并为电容、VRM 等器件指定精确模型（通常是制造商提供的 S 参数模型）。

3.模型提取：场求解器对 PCB 的几何结构进行网格剖分，然后通过求解麦克斯韦方程组，提取出整个 PDN 的高精度电气模型（通常为 S 参数或 SPICE 子电路格式）。

4.执行仿真：利用上一步提取出的精确模型，进行直流或交流分析，得到最终的仿真结果 。

第九章：PDN 性能的测量与验证

9.1 低阻抗测量简介

对设计良好的 PDN 进行物理测量是一项极具挑战性的任务，因为其阻抗通常在毫欧姆 (mOmega) 甚至微欧姆 (muOmega) 级别 。标准的单端口反射法测量（使用矢量网络分析仪 VNA）在这种情况下会失效，因为 VNA 和电缆自身的 50 Ω 系统阻抗与待测的极低阻抗严重失配，无法获得准确的测量结果。

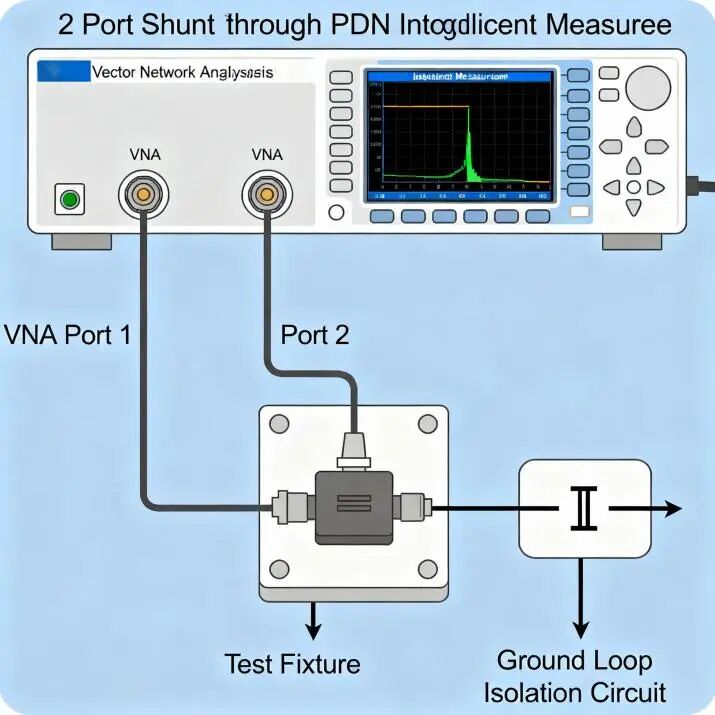

9.2 使用矢量网络分析仪 (VNA) 的双端口并联测量法

双端口并联测量法 (2-Port Shunt-Through) 是业界公认的用于测量极低 PDN 阻抗的“黄金标准”方法 。

●电路配置：将 VNA 的端口 1 和端口 2 分别连接到待测电源轨上的两个不同点。待测的 PDN 在这两个端口与地之间形成一个并联（shunt）结构 。

●阻抗推导：PDN 的阻抗 Z_PDN 并非直接测得，而是通过测量的 S21（正向传输系数）参数计算得出。在 Z_PDN 远小于系统阻抗 R_0 (通常为 50 Ω) 的情况下，该关系可以简化为：Z_PDN approx (R_0 / 2) times S_21 。

●校准与探头：测量的准确性极度依赖于 VNA 的精确校准，以及使用高质量、低电感的探头（如 Picotest P2102A）或直接焊接在板上的 SMA 连接器 。

●地环路问题：该方法的一个主要挑战是 VNA 的两个端口共享同一个地，这会在测量装置中形成一个地环路，尤其在低频段会引入较大误差。为了解决这个问题，通常需要在测量路径中串入一个共模扼流圈或使用半浮动差分放大器来打破地环路 。

第十章：案例研究：高速处理器板的 PDN 设计与分析

本章将以一个基于德州仪器 (TI) Sitara™ 处理器的实际设计为例，综合运用前述所有原理和技术，完整地展示一个 PDN 设计、分析和优化的过程 。

10.1 确定需求：电源轨、电流负载与目标阻抗计算

首先，查阅处理器数据手册，识别所有关键的电源轨，并记录其标称电压、最大电流和允许的电压纹波等参数 。然后，根据第三章介绍的公式，为每个关键电源轨计算目标阻抗。

表 3：案例研究的目标阻抗汇总

电源轨名称	标称电压 (V)	最大瞬态电流 (A)	允许纹波 (%)	计算出的 Z_target (mΩ)
VCORE_MPU	1.1	1.0	5%	110
VDD_DDR	1.35	0.8	3%	101
VDD_IO	1.8	0.5	5%	360

10.2 设计阶段：叠层规划、VRM 选型与去耦策略

●叠层设计：选择 8 层板叠层，以提供专用的电源层和地层。将 VCORE 电源层与一个地层紧邻放置，层间介质厚度设为 3 mils，以最大化平面电容 。

●VRM 选型与布局：为大电流的 VCORE 电源轨选择一个多相 Buck 转换器，并将其布局在 PCB 上尽可能靠近处理器 BGA 的位置 。

●去耦策略：制定多级去耦方案。在 VRM 输出端放置 2 颗 47 µF 钽电容作为大容量电容。在处理器周围区域分布 10 µF 和 1 µF 的陶瓷电容阵列。在 BGA 正下方的 PCB 背面，为高频去耦预留 0.1 µF 和 0.01 µF (0402 封装) 的电容位置。

10.3 布局实现：关键布局与布线决策

●BGA 去耦：将 0.1 µF 和 0.01 µF 电容焊盘采用焊盘内过孔 (Via-in-Pad) 工艺，并实施“两球一孔”的过孔共享方案，以在 BGA 底部创造出足够的空间 。

●电源平面设计：将 VCORE 电源层设计为处理器下方一块完整、无分割的铜皮区域，确保电流路径通畅 。

●VRM 布局：VRM 的开关回路（从 MOSFET 到电感再到输出电容）布局得极其紧凑，以控制开关噪声的辐射。

10.4 分析与验证：布局后仿真结果与目标对比

●直流 (IR 压降) 分析：将完成的布局导入 PI 分析工具。在处理器满载的静态电流条件下进行直流仿真。结果显示，VCORE 电源轨上的最大压降为 15 mV，远低于 55 mV (5%) 的预算，直流分析通过 。

●交流 (阻抗) 分析：进行交流仿真，提取从 BGA 焊球看入的 VCORE PDN 阻抗曲线。将结果与 110 mΩ 的目标阻抗线进行比较。仿真曲线显示，在 30 MHz 处存在一个约 95 mΩ 的阻抗峰，但在整个频谱范围内均低于目标阻抗。交流分析通过 。

10.5 经验总结与设计优化

在实际设计中，初次仿真很可能无法通过。本节将展示一个典型的优化迭代过程。

例如，假设初次交流分析发现在 80 MHz 处存在一个 150 mΩ 的阻抗峰，超出了 110 mΩ 的目标。经过分析，该峰被确认为是由 1 µF 板级电容与封装电感之间发生的反谐振所致。为了解决这个问题，设计团队决定将 10 颗 1 µF 电容替换为 20 颗 0.47 µF 的同封装电容。这一改动旨在通过调整电容阵列的谐振特性来移动谐振点，并降低其 Q 值。再次进行仿真后，新的阻抗曲线显示该处的峰值已降至 105 mΩ，成功使设计满足了目标阻抗要求。这个过程清晰地展示了 PI 设计的迭代本质，以及如何将理论知识应用于解决实际工程问题。

结论

电源完整性 (PI) 已成为现代高速电子系统设计中不可或缺的一环。它与信号完整性 (SI) 和电磁兼容性 (EMC) 紧密交织，共同决定了产品的最终性能和可靠性。一个成功的 PI 设计始于对整个供电网络 (PDN) 生态系统的深刻理解——从 VRM 到芯片内核，每个环节都扮演着至关重要的角色。

目标阻抗方法论为 PDN 设计提供了量化的、可操作的设计目标，但设计者必须清醒地认识到其局限性，并对谐振峰和 Q 值等深层问题给予足够重视。通过精心的 PCB 叠层规划、科学的去耦电容选择与布局、以及对 VRM 和过孔等关键环节的细致处理，可以构建出低阻抗、高稳定性的 PDN。

最后，强大的仿真工具和精确的测量技术是 PI 设计闭环中不可或缺的验证手段。它们使得设计者能够在制造前预见并解决问题，并通过迭代优化，最终实现一个在电气性能、成本和可靠性之间达到最佳平衡的稳健设计。随着技术不断向更高速度、更低功耗演进，对电源完整性的系统性分析与实践将持续是电子工程师面临的核心挑战与价值所在。
