PCIe硬件设计避坑指南

各位硬件攻城狮们，提到PCIe设计，是不是又爱又恨？它性能强悍，但设计不当分分钟翻车：设备不识别、系统卡顿、时好时坏……这些“玄学”问题，多半是硬件挖的坑。

今天，咱们就抛开复杂的理论，用大白话盘点那些最容易踩的坑，让你的PCIe设计一次成功。

一、先懂脾气，再谈设计：PCIe是“娇贵公子”

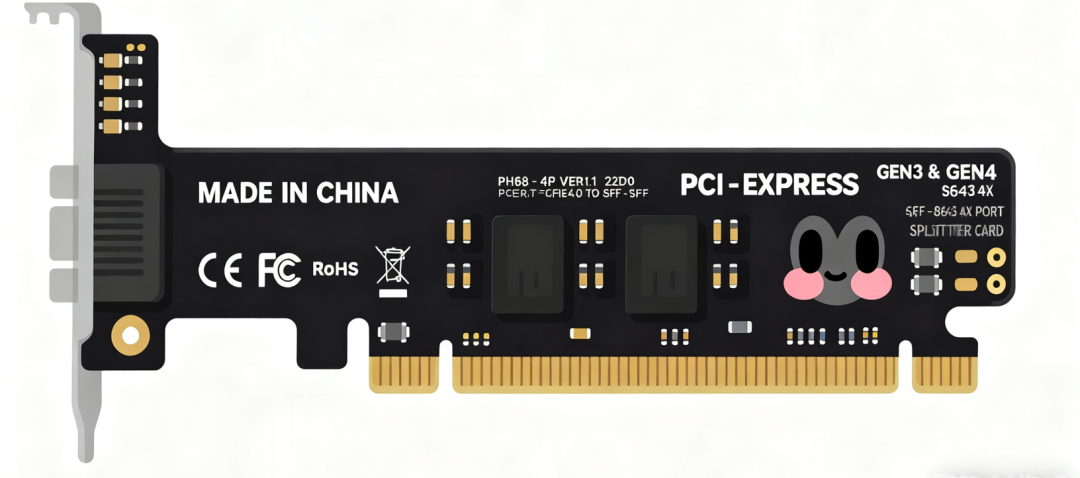

把PCIe想象成在高速公路上飞驰的F1赛车：

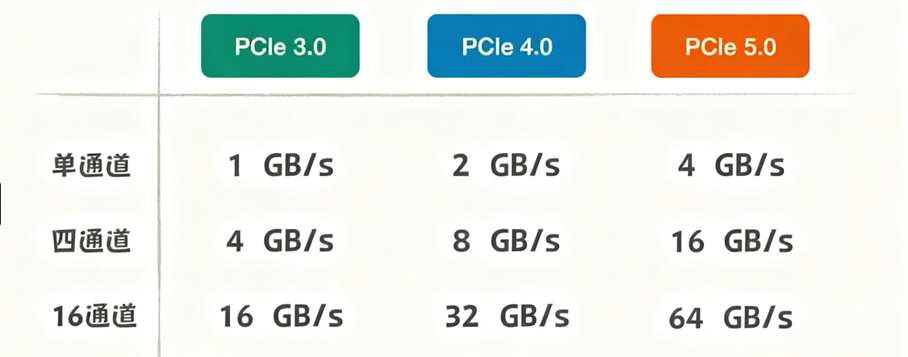

• 车道（Lane）：x1、x4、x8、x16就是车道数，越多越宽，数据流量越大。

• 车速（Gen）：PCIe 3.0、4.0、5.0就是限速，每一代车速翻倍。



这位“贵公子”有两个核心需求：路要平（信号质量好），油要稳（电源干净）。设计的所有工作，都是围绕这两点展开。

二、信号完整性（SI）：修好“高速路”

这是翻车重灾区，切记以下三点。

1. 差分对：好兄弟，不分离

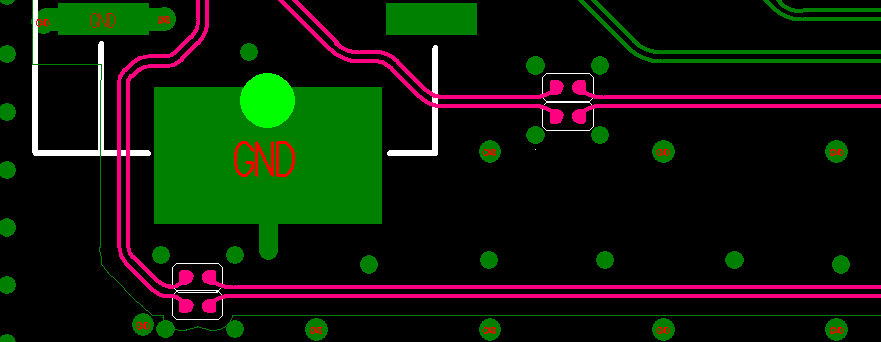

PCIe用一对线（TX+/TX-， RX+/RX-)来传输一个信号。处理它们的原则是：

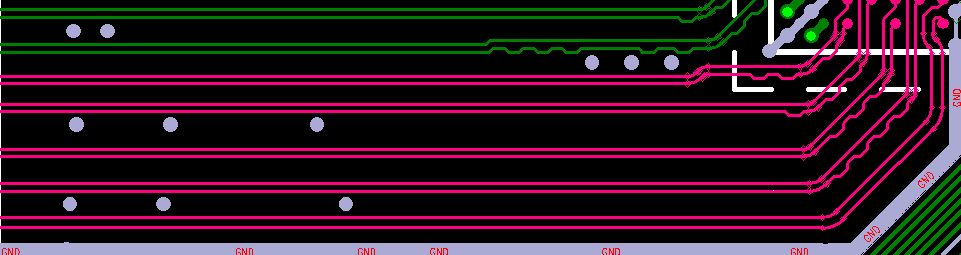

• 同步性（长度匹配） ：像两人三足跑步，步子必须一致。同一差分对内的两根线长度差要控制在5mil（0.127mm）以内，否则信号无法同步，强度会减弱。

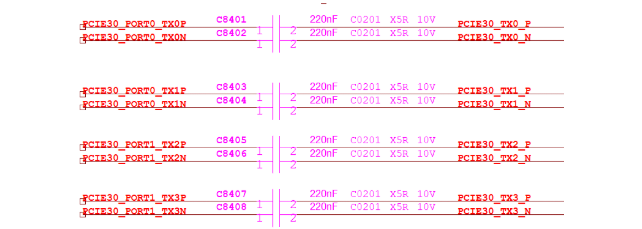

• 一致性（间距恒定） ：兄弟俩要靠得足够近，才能抵抗外界干扰。走线间距要均匀，避免忽远忽近。并且耦合电容一般是紧靠发射端。同封装，且位置对称。



• 简洁性（少过孔） ：过孔像路上的减速带，会劣化信号。万不得已换层，也要成对换，且过孔数量、结构尽量一致。

2. 阻抗匹配：别让信号“撞墙”
如果终点阻抗不匹配，信号就会像撞到墙上一样反射回来，干扰后续信号。

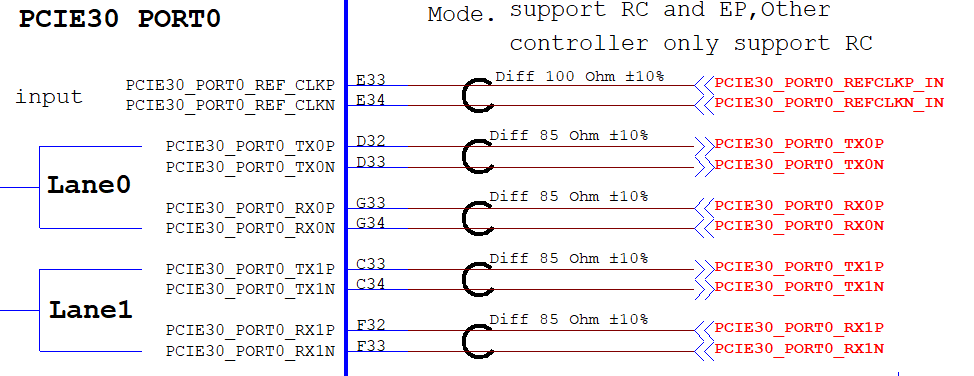

• 黄金标准：PCIe的差分阻抗要求是85Ω，而非常见的100Ω！务必在投板前与PCB板厂确认层叠和线宽/间距方案。



• 实现方法：使用板厂的阻抗计算工具，通过控制线宽、间距、介质厚度来达到目标。

3. 远离“坏邻居”：做好隔离
PCIe信号很敏感，要远离那些“吵闹”的邻居：

• 开关电源、晶体时钟、其他高速总线（如SATA、USB3.0）都是主要干扰源。

• 布线准则：保持3倍线宽以上的间距，或者用地平面作为隔离带，效果更佳。



三、电源完整性（PI）：供好“精粮草”

信号跑得再快，没电也白搭。电源设计不稳，一切归零。

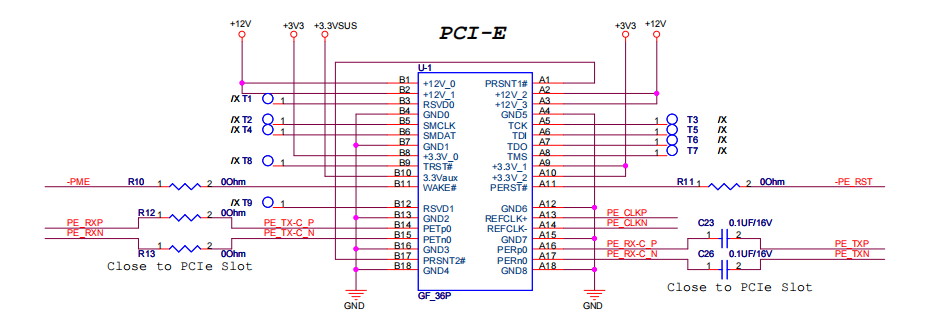

1. 多路供电，一路都不能马虎

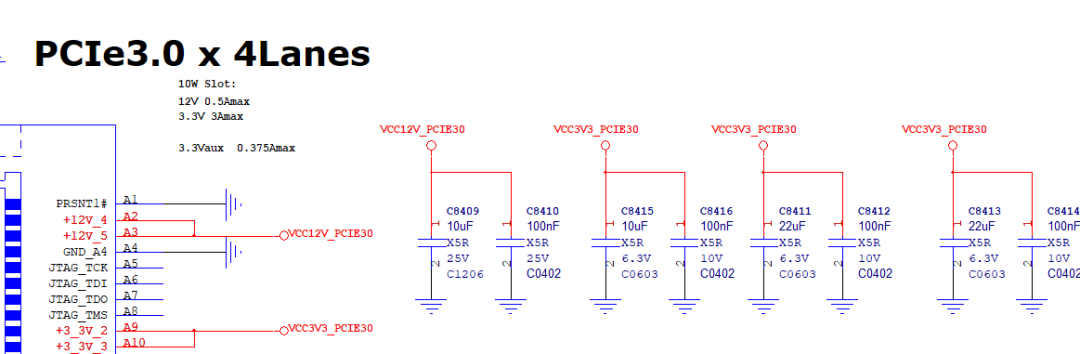

PCIe设备通常需要多组电压：3.3Vaux‌、+3.3V、‌+12V‌等。

• +3.3V‌：主流PCIe设备标准工作电压。

  ‌3.3Vaux‌：辅助电源，用于提供额外电力支持。

  +12V‌：辅助电源输入，用于承担了PCIe设备（尤其是显卡）的主要功率输出。

• 电压准确，每一路纹波和噪声足够小。

• 核心技巧：在芯片的每个电源引脚旁边，紧贴放置一个0.1uF（100nF）的退耦电容。它就像在 thirsty的CPU嘴边放了一瓶水，能瞬间响应电流需求，稳住电压。引线越短越好！

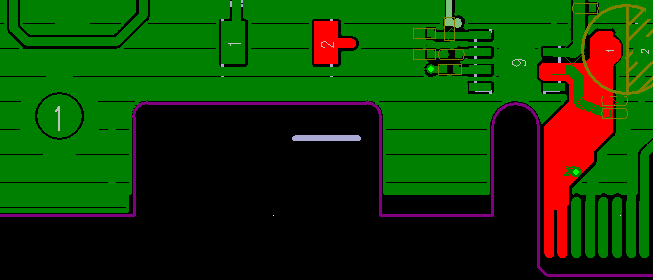

2. 大电流路径，要“宽广大道”
对于显卡等大功耗设备，12V供电电流可能高达数十安培。

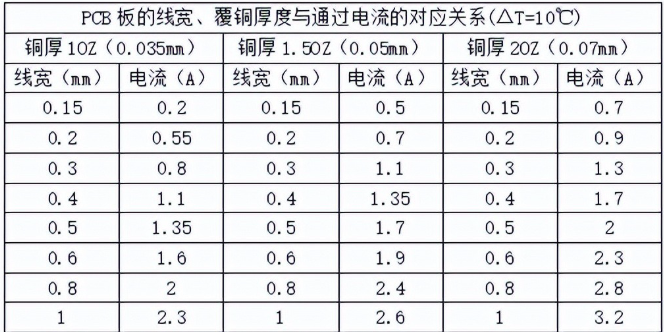

• 电源线要足够宽，参考“1A电流需要1mm线宽”的经验值（具体需计算）。



  ps:内层 vs. 外层：同一线宽，内层走线的载流能力约为外层走线的 50%-60%。因为内层走线被介质材料包裹，散热困难。

• 地平面要完整，大电流需要低阻抗的回流路径，破碎的地平面会导致压降和噪声。

四、布局布线：实战中的“兵法”

1. 布局优先序

• 一固定：先放好PCIe连接器和主控制器芯片。

• 二优先：优先规划并走通PCIe差分对信号。

• 三完整：尽快铺上完整、连续的地平面。



2. 黄金检查点（Checklist）投板前，务必逐项检查：

1. 所有差分对是否满足85Ω阻抗要求？

2. 差分对内长度差是否＜5mil？

3. 退耦电容是否真的“紧贴”电源引脚？

4. 电源线宽是否满足电流需求？

5. PCIe线是否远离了时钟、电源等干扰源？

6. 是否预留了测试点？（非常重要，方便后期用示波器测量信号质量）

进阶提示（搞定3.0，挑战4.0/5.0）

当你设计PCIe 3.0以上版本时，信号损耗成为新敌人：

• 板材升级：普通FR4已难堪重任，需要考虑低损耗板材（如Megtron 6、Tachyon高频基材系列）。

• 仿真前置：信号完整性（SI）和电源完整性（PI）仿真不再是可选，而是必备步骤。
