Altium 常用操作命令与快捷键

在PCB设计流程中,布局是决定电路性能、可制造性和美观性的关键环节。熟练掌握Altium Designer中的布局操作命令和快捷键,能显著提升工作效率,让你在面对复杂电路板时游刃有余。

 一、 基础元件操作

这是布局最频繁的操作,掌握它们是第一步。

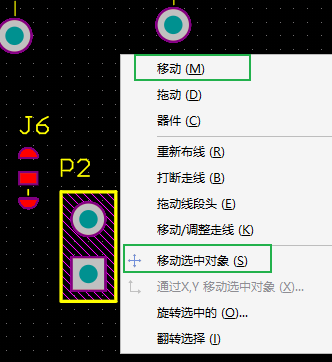

  • • 移动元件
    • • 操作:光标移动到目标元件上,按住鼠标左键,即可开始拖动。同样也适用于移动已选中的多个对象。
    • • 快捷操作:
      • • M, M: 执行“移动”命令。 最常用!无需预先选中,连续按两次M(加速键用法)。
      • • M,S:执行“移动选中对象”命令。需要预先选中器件再操作。

        在这里插入图片描述
        在这里插入图片描述
  • • 旋转元件
    • • 操作: 在移动元件时,按空格键 (Space)进行 逆时针 90度旋转。
    • • 注意: 这是移动过程中的操作,不是独立命令。

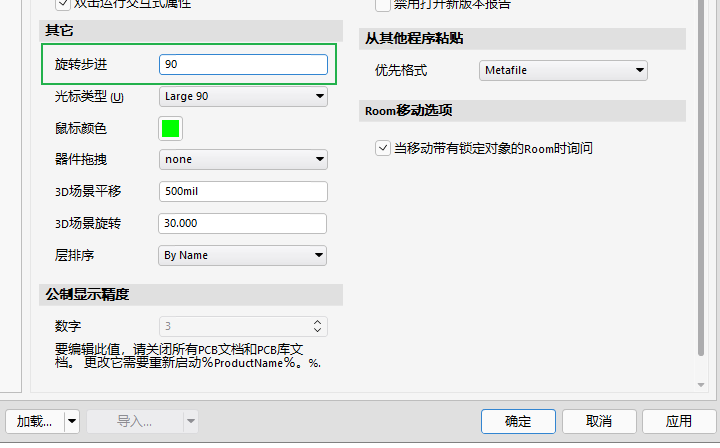

    • • 技巧: 可以在设置系统参数 -> PCB Editor -> General中设置旋转的默认角度(如45度),但90度是最常用的,需要频繁更改旋转角度时,建议搭配脚本快速操作。
设置旋转角度
设置旋转角度
通过脚本快速设置旋转角度
通过脚本快速设置旋转角度
  • • 翻转(镜像)元件
    • • 操作: 在移动元件时,按L键将元件从顶层(Top Layer)翻转到底层(Bottom Layer),或反之。
    • • 注意: 同样,必须在移动状态下按L
    • • 技巧: 翻转后,元件的焊盘会自动切换到对应层,丝印也会镜像。原位翻转可以借助鼠标左键长按,进入移动状态时按L即可。

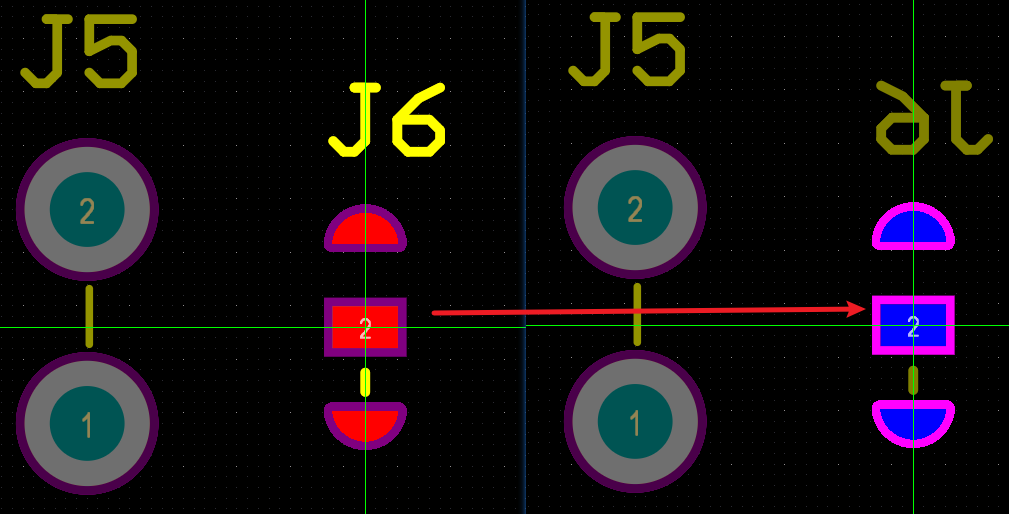

      原位翻转
      原位翻转
  • • 对齐元件 (Align Components)
    • • 操作: 选中两个或多个需要对齐的元件,右键 ->对齐 -> 选择对齐方式(左、右、上、下、中心水平、中心垂直等)。
    • • 快捷键: Shift+Ctrl+(左L、右R、上T、下B等)。
    • • 技巧: 对齐是实现专业、整洁布局的关键。
  • • 等距分布
    • • 操作: 选中三个或更多元件,右键 -> 对齐 -> 垂直/水平分布。确保选中的元件中有作为参考的“边界”元件。
    • • 快捷键: Shift+Ctrl+(水平H、垂直V等)。
    • • 技巧: 用于创建均匀间距的阵列,如按键、LED灯等。

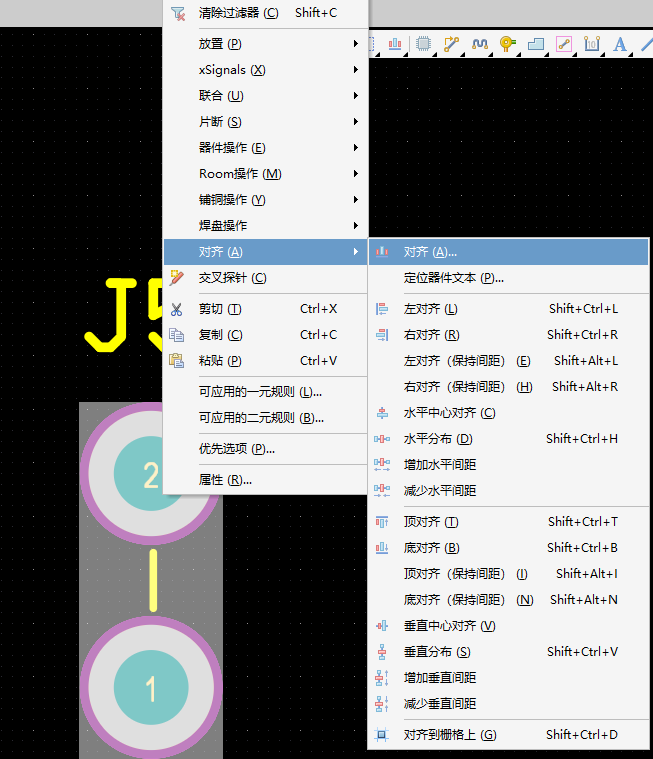

      元器件对齐操作
      元器件对齐操作

 二、Altium Designer PCB布局常用操作快捷键、加速键

下面将列举PCB布局阶段最实用的操作命令和快捷键,帮助您更快地完成设计工作。

快捷键
功能描述
Shift+Ctrl+X
打开或关闭交叉选择模式
Ctrl+H
选择连接到同一网络Net的所有电气对象(找连接在一起的器件很有用)。
Shift+F
查找相似对象
Shift+C
清除过滤器(清楚选中状态很有用)
Shift+S
循环切换单层模式
Shift+Ctrl+L
按左边缘对齐所选对象
Shift+Ctrl+R
按右边缘对齐所选对象
Shift+Ctrl+H
使所选对象的水平间距相等
Shift+Ctrl+V
使所选对象的垂直间距相等
Shift+Ctrl+T
按其顶部边缘对齐选定对象
Shift+Ctrl+B
按其底部边缘对齐所选对象
Ctrl+End
跳转到当前原点
Ctrl+Shift+滚轮
切换工作层
Ctrl+M
测量距离
Space
移动时旋转选中对象
F5
显示/隐藏网络颜色

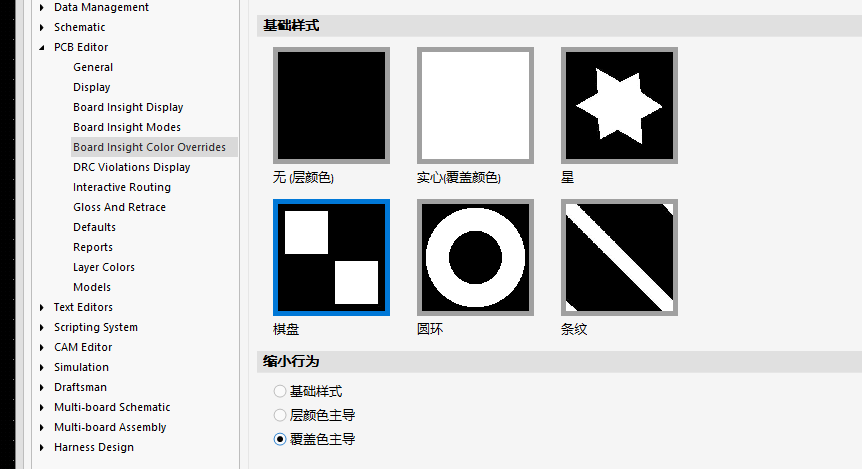

F5显示网络颜色样式设置
F5显示网络颜色样式设置
加速键
功能描述
N
显示/隐藏连接/网络飞线
G
调出快速设置栅格菜单
T+C
PCB点击器件,原理图定位器件(需打开交叉选择模式)
T+O+R
按照ROOM排列器件
T+O+L
在矩形区域内排列(选中器件后操作,原理图选中,PCB快速归类)
I+L
在矩形区域内排列(选中器件后操作,原理图选中,PCB快速归类)
M+M
移动对象
J+C
跳转到元件
D+S+D
按照选择闭合曲线定义板形
L
视图配置(设置元显示、半透明等),新版可设置一直显示某一层
J+C
跳转到元件

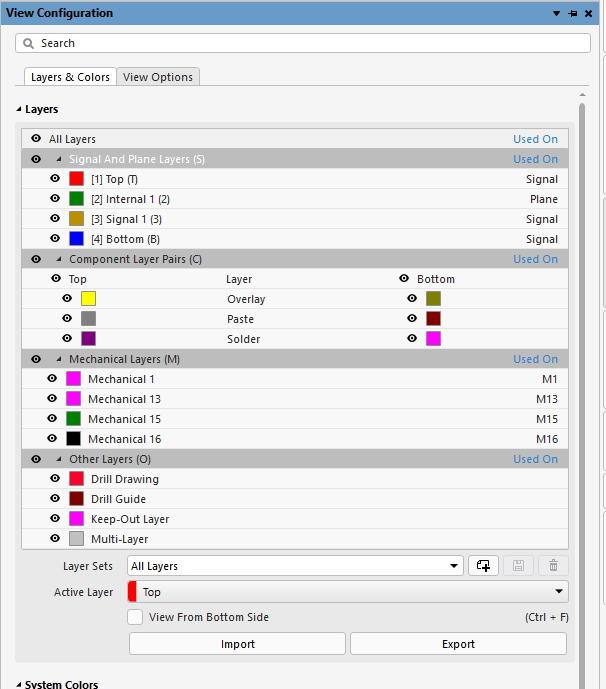

L视图配置
L视图配置

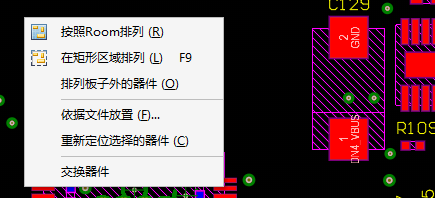

I+L 在矩形区域内排列
I+L 在矩形区域内排列

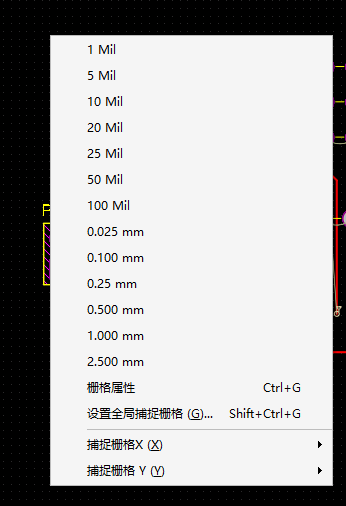

G 快速设置栅格
G 快速设置栅格

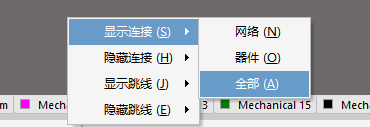

N,显示隐藏飞线
N,显示隐藏飞线
