在精密光学系统（如半导体光刻及工业计量镜头）的设计与验证过程中，一个认知冲突是：软件优化报告显示光学畸变已得到良好控制，但实际投影图像却出现网格扭曲；或者反过来，当投影网格已达到完美的横平竖直时，软件却报告存在显著的畸变值。这一矛盾根植于“线性投影要求”与“传统光学畸变评价”两者在定义、基准和目标上的根本不同。本文将剖析其原理，厘清关键概念，并提供明确的验证与控制方法。

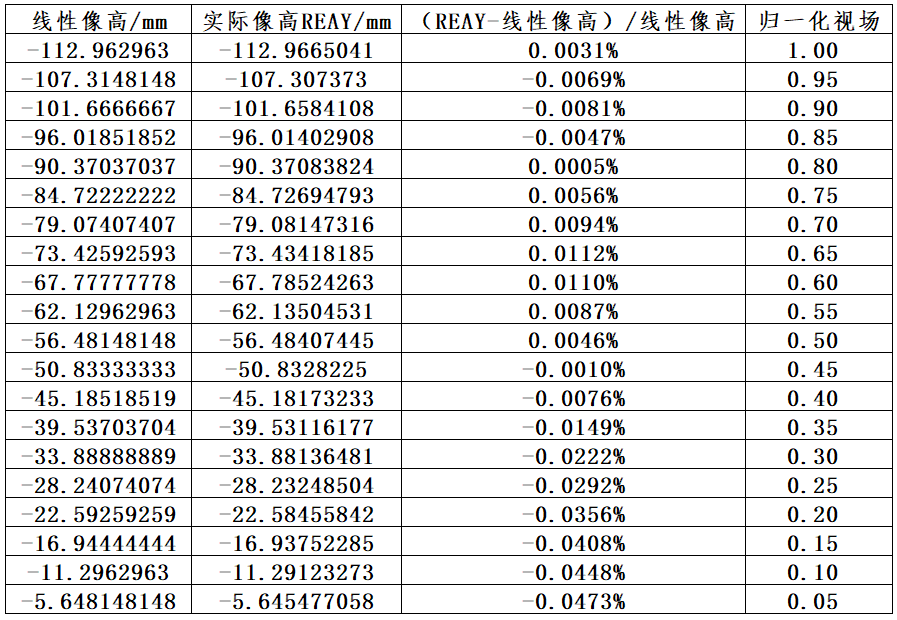

例子如下：对于一个实际优化的镜头，在成像面抓取像高信息。

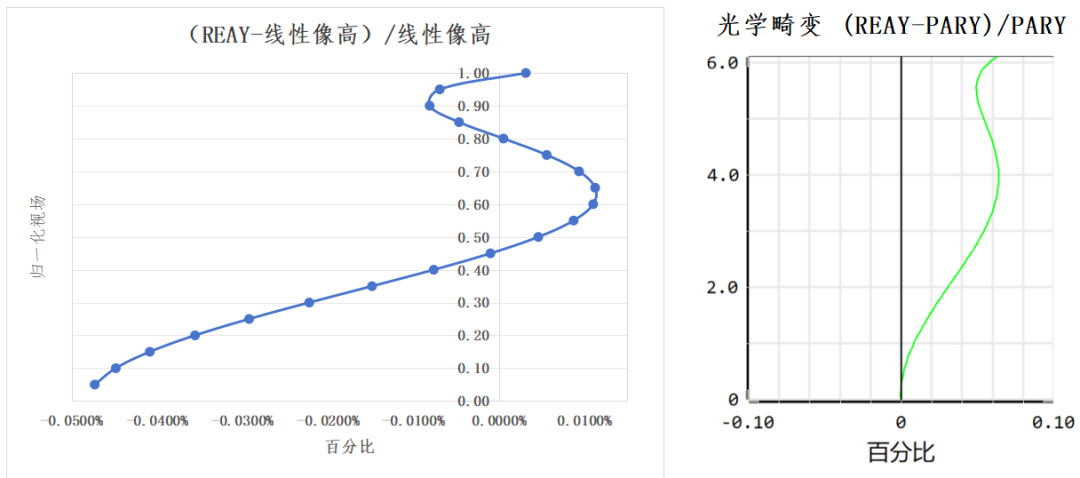

光学畸变的数值远大于（REAY-线性像高）/线性像高的畸变数值。
一、核心概念辨析：理论基准、软件计算与物理现实
要理解这一矛盾，首先需要明确四个相互关联又截然不同的概念，并清晰区分理论层面与物理层面的计算框架。
1.理想模型(IdealModel)
其数学表达为y’_ideal=EFL×tan(θ)。它描述了一个无像差、光阑位于透镜上的理想薄透镜的成像规律。其中，EFL为系统的等效焦距，θ为视场角。此模型被传统光学设计理论确立为成像“完美”的几何基准。
2.线性投影的数学要求
对于需要严格几何保真的投影系统，其核心要求是像与物保持几何相似，即任意两点间的距离比例在成像前后保持不变。这要求系统的横向放大率β为常数。
-对于无穷远物：物方信息由视场角θ描述。为实现几何保真，必须消除理想模型中tan(θ)函数的非线性。最直接的方法是强制像高与θ成正比：REAY∝θ，即REAY=k×θ，其中k为常数。对于扫描镜头，k即为焦距f，构成f-θ镜头。
-数学证明：若REAY与θ不是线性关系，则等角度间隔的物方点在像面上将不是等间距排列，直接导致图像变形、网格线弯曲。因此，线性投影在数学上等价于要求实际主光线像高REAY与视场角θ成正比。
3.PARY(zemax计算的“近轴像高”)
PARY不是通过直接代入EFL×tan(θ)公式计算得出的。它是光学设计软件执行近轴光线追迹后得到的结果。软件根据输入的实际镜头结构（包括各面的曲率、厚度、材料、光阑位置），从物面发起一条近轴主光线，让其遵循近轴光学的线性传递与折射公式（n₁·θ₁≈n₂·θ₂）穿过整个系统，最终在像面得到交点坐标，即为PARY。
其目标是逼近EFL×tan(θ)：这个过程可以理解为，软件试图为复杂的实际光学结构，求解一个与之等效的理想薄透镜参数，并计算该等效透镜在相应视场下的像高。因此，PARY的值旨在逼近EFL×tan(θ)这一理论基准。
4.REAY(实际像高)
REAY是通过精确光线追迹计算得到的主光线实际落点坐标。它严格遵循精确的斯涅尔定律（n₁·sin(θ₁)=n₂·sin(θ₂)），完整地考虑了所有几何像差（包括初级和高级像差）的影响。REAY直接决定了成像的几何形状，是评价投影是否线性、网格是否方正的唯一物理依据。
概念澄清：理论层面与物理层面
-理论层面：指以近轴光学理论为基础的计算，基于小角度近似，使用线性传递矩阵方法。PARY的计算属于此层面。
-物理层面：指以精确几何光学为基础的计算，基于完整的斯涅尔定律，需要进行非线性迭代求解。REAY的计算属于此层面。
-关键区别：两者是独立并行的计算框架。物理层面的计算不依赖于理论层面的近似，而是对光线行为的精确描述。
计算框架的差异
|
层面 |
数学基础 |
计算过程 |
输出结果 |
|
理论层面 |
近轴近似： n₁·θ₁=n₂·θ₂ |
线性传递矩阵： 光线状态(位置，角度)=矩阵×前一状态 |
PARY 近轴像高 |
|
物理层面 |
精确斯涅尔定律： n₁·sin(θ₁)=n₂·sin(θ₂) |
非线性迭代求解： 在每一表面解三角方程 |
REAY 实际像高 |
传统光学畸变（Distortion）的计算公式为：Distortion=(REAY-PARY)/PARY×100%。该定义清晰地表明：软件报告的“光学畸变”，衡量的是物理现实（REAY）与软件基于近轴理论对理想模型的近似（PARY）之间的偏差。
二、矛盾根源：评价基准与工程目标的分离
当设计要求系统实现严格的线性投影，即满足REAY=k×θ时，矛盾便必然产生。
线性投影要求像高与视场角呈线性关系（REAY∝θ）。
传统畸变评价的隐含理想基准是EFL×tan(θ)，这是一个非线性关系。
因此，一个完美实现线性投影的系统，其REAY会系统地偏离EFL×tan(θ)曲线。将线性的REAY代入畸变公式，计算出的畸变值自然不为零，且会呈现特定的变化趋势（例如，近似线性增长的畸变曲线）。这正是在强制REAY线性后，仍有可能看到0.1%甚至更高畸变值的根本原因——这反映了两种不同成像模型之间的固有差异，而非设计缺陷。
三、深层分析：PARY的波动性与软件计算的局限性
即便在未强制线性投影的传统设计中，优化后系统的畸变曲线也常出现细微的、“弯弯曲曲”的波动，而非绝对光滑的曲线。这揭示了PARY作为计算基准的另一个重要特性：它并非稳定不变的理想值，其自身就会围绕EFL×tan(θ)基准产生微小波动。这种波动主要源于三个层面，其核心是高级像差对近轴计算的“耦合”影响。
PARY波动的具体生成机制
PARY的计算虽基于近轴公式，但其输入参数（各面曲率、间距等）承载了实际系统的全部像差信息。高级像差通过以下方式“污染”PARY计算：
高级像差存在→影响系统优化后的结构参数→参数变化改变近轴光线追迹的初始条件→近轴追迹结果(PARY)产生非线性波动
这一过程可以量化为：PARY_实际=PARY_理想+Σ(高阶项对近轴参数的导数×参数变化量)。其中高阶项对参数的导数不为零，导致PARY偏离理想的f·tanθ曲线。
1.理论层面：近轴近似固有的数学误差
近轴追迹所依赖的sinθ≈θ或tanθ≈θ近似，在有限大视场下会引入确定性的、与视场角高次方相关的高阶误差。这意味着，即使对一个无像差的完美镜头进行近轴追迹，其PARY结果与精确的EFL×tan(θ)之间也存在理论偏差。
2.物理层面：高级像差对近轴计算的“耦合”影响（主要原因）
这是优化后设计仍出现不规则波动的主要物理根源。在优化过程中，设计师主要控制的是初级像差（如初级畸变）。然而，光学系统不可避免地存在高级像差。这些高级像差信息蕴含在最终优化得到的曲率、间距等结构数据中。
当软件进行近轴追迹时，其计算公式虽然形式简单，但输入的表面数据已承载了所有高级像差的信息。高级像差会微妙地改变光线在每个面上的有效入射条件，这种扰动通过近轴追迹公式被传递和放大，导致最终计算出的PARY值产生非线性的微小波动。换言之，优化可以极好地控制实际光线（REAY）的路径，但难以完全消除高级像差对近轴计算过程（PARY）的这种“算法污染”。
3.技术层面：数值计算的极限
优化是一个迭代过程，镜头参数在收敛点附近的极微小抖动（发生在最后几位有效数字），可能导致PARY值在微米或亚微米量级上的随机跳动，这是一种纯粹的数值计算噪声。
对设计困境的完整解释：当您成功将REAY优化至微米级线性度时，确保了物理成像的完美。然而，PARY因其计算机制受到上述三重影响（尤其是高级像差耦合），会产生自身波动。畸变作为(REAY-PARY)/PARY的结果，即使REAY完美无缺，也会因PARY的波动而呈现出“弯弯曲曲”的曲线形态。这进一步证明，畸变曲线的平坦度本身是一个独立的、与高级像差紧密相关的优化目标，它和REAY的几何线性度目标并不总是完全一致。
四、设计策略与验证方法
基于以上分析，对于追求严格几何保真度的光学设计，应遵循以下原则：
1.确立正确的优化目标
首要且核心的目标是直接控制REAY的线性度。在优化函数中，应为多个视场点添加REAY操作数，并将其目标值明确设定为k×θ或β×y_object，同时赋予较高的优化权重。这是实现精准投影的保证。
将传统畸变（DIMX）控制作为次要或辅助目标。可以添加DIMX操作数并设其目标值为0或一个常数，但权重应低于REAY操作数，以避免优化器为追求畸变指标而破坏已实现的REAY线性度。
2.采用本质性的验证方法
使用网格畸变图进行最终判断。打开软件的网格畸变分析功能后，应忽略软件自动绘制的参考网格和表示偏差的彩色向量。唯一的判据是观察由实际光线交点（彩色点）构成的图案。若这些点排列成均匀的完美方格，则证明系统的实际线性投影性能已达标。该方式虽然直观但也主观。
直接计算线性度误差。导出各视场的REAY值，计算线性度误差=[REAY/(k×θ)-1]×100%。该值应直接满足系统规格要求（如小于0.01%）。这是最本质、最可靠的性能指标。
3.建立合理的设计预期
接受PARY/DIMX的合理波动。理解到软件报告的畸变值受理论模型和计算局限性的影响，其曲线存在微小波动（如±0.05%）是正常现象，尤其当REAY线性度已极佳时。
区分“报告指标”与“性能指标”。在交付或评审时，应同时提供“REAY线性度误差”和“传统光学畸变值”两个指标，并明确阐述前者是决定实际成像几何精度的黄金标准，后者是参照传统理论的参考指标。
结论
线性畸变（几何保真度）与光学畸变（理论符合度）的本质差异，是光学设计理论模型与工程实践需求之间张力的体现。软件报告的畸变值是一个基于内部近轴计算基准的理论指标；而投影图像的几何真实性，则由实际光线的行为（REAY）唯一决定。
对于精密投影系统或测量系统，以REAY线性度为优化核心，以网格畸变图的实际情况为验收准绳，是确保设计满足最终性能要求的可靠路径。
