手边这块相机镜头，或者显微镜物镜，玻璃透明度肉眼看起来已经接近100%，但光线穿过它，却悄无声息地”流失”了近一半？
一片玻璃，折射率大约1.5。根据菲涅尔公式，每一个空气-玻璃界面，就会反射掉约4%的光。
一支普通的变焦镜头，内部有15片甚至更多的光学元件，意味着超过30个折射界面。
不做任何处理，光路走一圈下来：
也就是说，你花了几千块钱，摄入的光不到三成。
更糟糕的是：那些反射光不会消失，它们在镜筒里反复折腾，最终变成鬼影（Ghost）和耀斑（Flare）——你照片里那些神秘的光斑、朦胧的低对比度，就是它们干的好事。
那么，镀了增透膜之后呢？
反射率可以从4%压低到0.1%以下。
同样30个界面走完，透过率从29%飙升至97%以上。
一层薄膜，厚度还不及人类头发的千分之一，却把镜头的命运彻底改写了。
它是怎么做到的？
从”幽灵之光”到诺贝尔级发现
故事要从一个偶然的发现说起。
19世纪末，英国物理学家瑞利勋爵（Lord Rayleigh）注意到一个奇怪的现象：
实验室里那些被搁置多年、表面已经被轻微腐蚀的老旧玻璃镜片，透光率反而比崭新的镜片更高。
直觉告诉他，表面那一层”脏东西”，反而帮了忙。
他把这件事写进了学术笔记，却没有深入追究。
时间来到1935年，德国科学家亚历山大·斯迈卡尔（Alexander Smakula）在蔡司光学研究所工作时，系统地研究了这一效应，发现用化学气相沉积法，在玻璃表面镀上一层特定厚度的氟化镁（MgF₂），可以显著降低反射。
这个发现太重要了——重要到纳粹德国直接将其列为军事机密，直到二战结束才解密公开。
战后，这项技术迅速扩散到全球光学工业。
今天，从你手机摄像头的微镜头，到哈勃望远镜的主镜，再到用于超快激光的啁啾脉冲放大系统里动辄十几层的宽带增透膜，薄膜光学已经成为现代光学不可或缺的基石。
一个”发霉的旧镜片”，撬动了整个光学工业的底层逻辑。
薄膜光学，究竟在”透”什么？
好，故事讲完，该上干货了。
增透膜的核心原理只有一句话：用”反射对消反射”，让光通行无阻。
我们从头拆解。
一、光遇到界面，为什么会反射？
光在均匀介质中以波的形式传播，当它遇到两种折射率不同的介质界面时，由于电磁边界条件的约束，部分光会被弹回来，这就是菲涅尔反射。
反射率 R（正入射时）由菲涅尔公式给出：
折射率差越大，反射越强——这就是为什么高折射率镜头更需要好的增透膜。
二、单层增透膜：两束反射光的”相消干涉”
在玻璃表面镀上一层薄膜后，入射光会在两个界面上分别发生反射：
如果这两束反射光振幅相等、相位相差180°，它们就会完全抵消，反射降为零。
条件一：相位差 = 180°
光在薄膜中走了一个来回，光程差为。其中nf为薄膜折射率，d为厚度。
要满足半波长的相位差：
这就是著名的四分之一波长膜（Quarter-Wave Layer，QWL）。
对于可见光中心波长 λ=550nmnf≈1.38
d=550/(4×1.38)≈99.6nm
不足0.1微米——大约是一个红细胞厚度的七百分之一。
条件二：振幅相等
由菲涅尔公式，要使两束反射光振幅相等，薄膜折射率需满足：
然而现实很骨感——自然界中折射率接近1.22的固体材料几乎不存在。氟化镁（MgF₂）的折射率1.38已经是目前工程可用材料中最低的之一了。
这就是单层增透膜的天花板：理论上能做到零反射，工程上做不到完美匹配。
单层 MgF₂ 膜在 550nm 附近，反射率能降到约 1.3%——比裸玻璃的4%好了3倍，但依然有提升空间。
三、多层增透膜：叠加博弈，精准”调光”
要突破单层膜的限制，光学工程师想到了一个优雅的方案：堆层。
用多层不同折射率、不同厚度的薄膜叠加，通过多束反射光之间复杂的相消干涉，在更宽的波段范围内把反射压到极低。
典型的多层宽带增透膜结构如下（以四层为例）：
空气 (n=1.0)
层1：低折射率（如 SiO₂, n≈1.46）
层2：高折射率（如 TiO₂, n≈2.35）
层3：低折射率（SiO₂）
层4：高折射率（TiO₂）
玻璃基底 (n≈1.52)
通过数值优化，如薄膜设计软件 Essential Macleod / OptiLayer），可以让整个可见光范围（400～700nm）的平均反射率降低到 0.2% 以下。
高端镜头，比如哪些如雷贯耳的品牌蔡司、尼康 Nano Crystal Coat、佳能 ASC 的多层增透膜，可以把反射率压到 0.1% 甚至更低。
四、超快激光里的增透膜：更苛刻的挑战
以上说的，主要还是传统相机和显微镜的场景。
但在超快光学里，增透膜面临的挑战要复杂得多：
挑战1：超宽带谱
飞秒激光（如 Ti:Sapphire 激光，800nm 中心波长，脉冲宽度 20fs）的光谱宽度可达 40～50nm。
更极端的少周期脉冲甚至跨越整个可见光波段。
这对增透膜的宽带均匀性要求极高，否则边缘波长的高反射会引起谱相差（Spectral Phase Distortion），导致脉冲展宽。
挑战2：高峰值功率
飞秒激光的峰值功率可达 TW（太瓦） 量级，即使平均功率不高，瞬间的光场强度也足以击穿薄膜。
因此超快激光用增透膜，不仅要透光好，还需要极高的激光损伤阈值（Laser Induced Damage Threshold，LIDT）。
常用材料：HfO₂、Al₂O₃、SiO₂（相比TiO₂，这些材料带隙更大，LIDT更高）。
挑战3：色散控制
在超快光学中，增透膜引入的群速度色散（GVD）也不容忽视——薄膜叠层有折射率色散，会让不同波长的光以不同速度通过，拉伸脉冲。
这催生了一类特殊的薄膜：啁啾镜（Chirped Mirror）——它不只是增透，而是通过精密设计的厚度梯度，主动引入负色散来补偿脉冲压缩。
可以说，啁啾镜是增透膜概念的终极进化：它把”反射对消”变成了”色散雕刻”。
五、镀膜工艺：怎么把100nm的薄膜精确地”贴”上去？
设计再好，制备不了等于零。

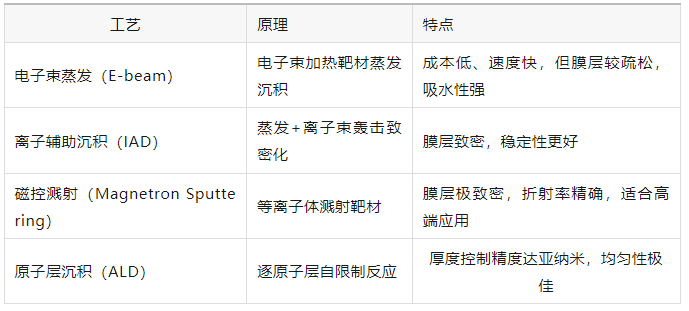

目前主流镀膜工艺：
高端光学仪器和超快激光元件，通常采用离子束溅射（IBS）——这是磁控溅射的升级版，薄膜缺陷密度更低，散射损耗更小，LIDT更高。
精度控制靠什么？
光学监控（Optical Monitoring）——在镀膜过程中实时测量透射/反射曲线，每一层的厚度误差控制在 ±0.5nm 以内。
六、一个直觉：增透膜是”让光忘记界面的存在”
最后，送你一个理解增透膜的直觉模型：
增透膜的本质，是在空气和玻璃之间构造一个”折射率梯度缓冲区”。
光从折射率1.0的空气，突然遭遇折射率1.5的玻璃——反差太大，反弹。
但如果在中间插入折射率1.22的过渡层，光”感受到”的变化就温和多了——就像在高速公路和城市道路之间修一段匝道，而不是让车直接从120km/h刹到30km/h。
多层膜进一步把这个”缓冲区”做成了精心设计的干涉结构，让不同界面上的反射光互相抵消，最终实现：
光穿过了，却”不知道”它经过了一个界面。
你看不见的0.1nm，决定了你手里工具的上限
读到这里，你可能已经意识到一件事：
光学仪器的极限，往往不是写在参数表上那个”分辨率””通光口径”，而是藏在你看不见的地方——一层薄膜，100纳米，折射率精确到小数点后两位。
它决定了你的显微镜能不能看清细胞核里的染色体，决定了你的飞秒激光能不能把脉冲压缩到10飞秒以下，也决定了你的相机在逆光下到底出不出鬼影。
超快光学的极限，是物理定律划的线。但能不能逼近这条线，靠的是每一层薄膜的工艺和每一个界面的设计。
