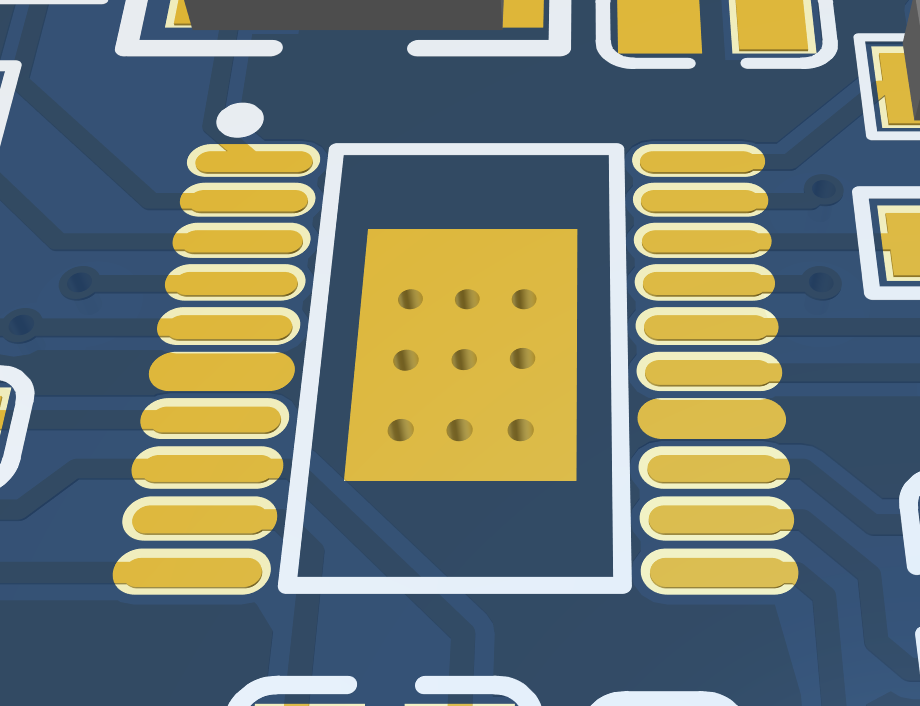

在高速、高功率的电子设备设计中，DCDC转换器和其他大功率芯片因其高效率、小尺寸被广泛应用于各种场景。在实际项目中，很多公司在PCB设计规范中都会特别强调某大功率芯片底部焊盘必须打散热过孔多少个，过孔被赋予了关键的散热和电气连接功能。那么过孔应该怎么打呢？
大功率芯片工作在高电流、高温度环境下，对热管理和信号完整性要求极高。底部焊盘过孔主要解决三个核心问题：散热、电气连接、机械支撑。
DCDC芯片在工作时会产生大量热量，特别是同步整流架构的芯片。底部焊盘过孔提供了从芯片到PCB内层和背面的低热阻路径，将热量快速传导到更大的铜面积或散热器上，避免芯片过热降额或损坏。
对于底部有电源或接地焊盘的芯片，过孔提供了低阻抗的电流路径。特别是对于大电流应用，多个过孔并联可以降低整体电阻，减少电压降和功率损耗。

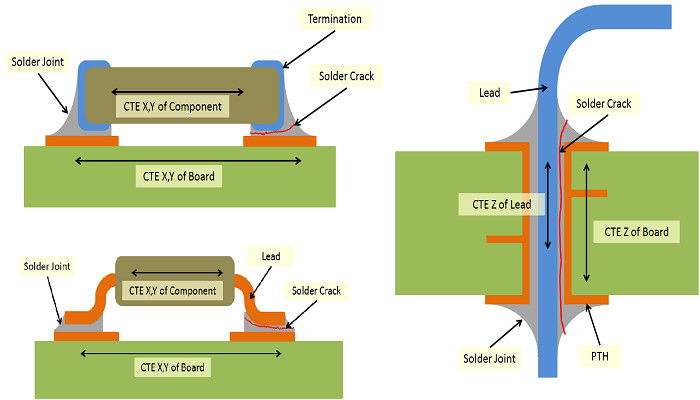

过孔阵列增强了焊盘与PCB的机械连接，减少因热膨胀系数（CTE）不匹配导致的应力集中，提高产品在温度循环下的可靠性。
在空间允许的情况下，需要合理控制数量，可以改善散热和电气性能，但过孔数量需要平衡散热需求、制造工艺和成本。在大多数大功率芯片设计中，过孔的合理布局和工艺选择，比单纯追求数量更重要。
-
盘中孔（Via-in-Pad） 若未有效封堵，回流焊时焊料会被吸入过孔，形成“吸锡效应”，导致焊点空洞增加，热传导效率下降；虚焊风险提高，影响电气连接；焊料不足，机械强度降低。
-
标准过孔（普通通孔，阻焊盖孔），钻孔与电镀成本随总数线性增加，但单孔成本很低，适度增加影响有限。
-

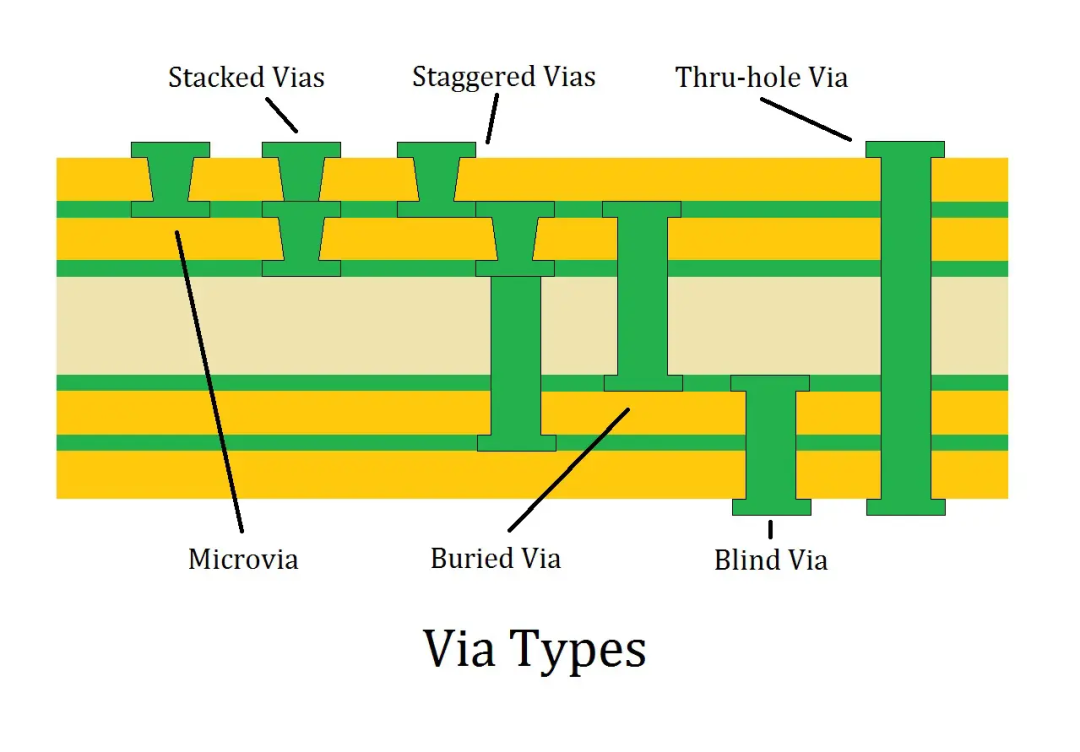

特殊工艺过孔（如盘中孔、高厚径比孔、背钻孔等）才显著推高成本。
-
寄生参数影响：过多过孔引入额外的寄生电感和电容，前面有文章提到过过孔的影响；
-
-
-
-
-
导热率：主要依赖空气(~0.026 W/mK)和阻焊油墨；
-
适用场景：普通信号过孔，非散热关键区域，成本敏感项目；
-
-

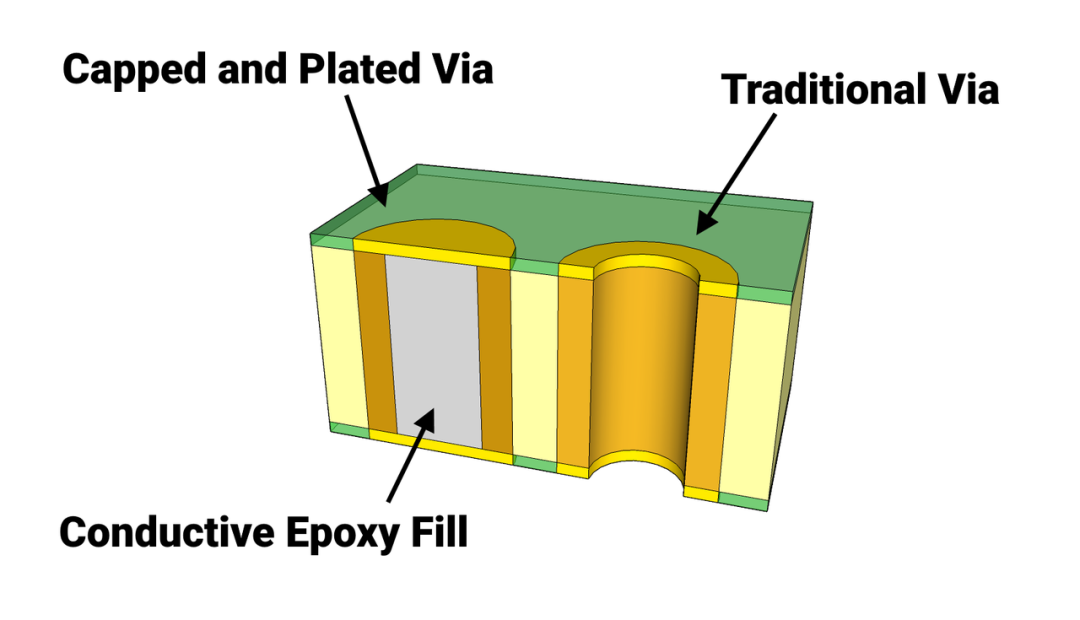

缺点：树脂导热性差(~0.2-0.5 W/mK)，增加热阻；
-
-
适用场景：需要表面平整度的BGA下方，防止焊料短路；
-
优点：导热性极佳(铜~400 W/mK)，提供良好的电连接和机械强度；
-
-
-
适用场景：大功率芯片散热、高电流路径、热管理关键区域；
大功率芯片底部焊盘过孔设计需要平衡热传导、电流承载和机械可靠性。在高温、高电流环境下，热量和电流的分布不再是均匀的，而是遵循最小阻抗路径原则。过孔阵列的作用类似于分布式散热器和并联电阻网络，提供多条低热阻和低电阻路径。
