像人眼一样调焦，液体透镜的原理及分类

随着手机摄像头、微型成像系统以及AR/VR设备不断向轻量化、小型化和高速化发展，传统依靠机械移动镜片实现变焦的方式逐渐暴露出体积大、结构复杂、功耗高以及响应速度受限等问题。为了实现更快速、更紧凑的智能光学系统，液体透镜应运而生。液体透镜是一种能够“像人眼一样自动调焦”的新型光学器件，它通过电场、压力或磁场等方式改变液体界面的形状，从而直接调节焦距，实现无需机械运动的快速连续变焦，被认为是未来智能光学的重要发展方向之一。

根据驱动方式和焦距调节原理的不同，液体透镜主要可以分为电润湿液体透镜、液晶液体透镜、弹性薄膜液体透镜、介电泳液体透镜以及混合驱动液体透镜等几类。其中，不同类型液体透镜的核心区别在于“如何改变液体的光学特性”：有些通过改变液体界面的曲率实现变焦，有些通过改变液体内部折射率分布实现调焦，还有一些则结合多种驱动机制实现更大的调节范围和更高的响应速度

另外，从广义上来说，大家在实验室常用的液晶空间光调制器（SLM），其本质上也属于液晶型液体透镜的一种，因为其核心原理是利用电场控制液晶分子的排列方向，从而动态改变光的传播特性。但下面我们主要围绕其他原理以及类型的液体透镜进行介绍：

1、电润湿液体透镜（Electrowetting Liquid Lens）。电润湿液体透镜是目前最经典、也是产业化程度最高的一类液体透镜，其核心原理是通过外加电压改变液滴与固体表面的接触角，从而改变液体界面的曲率，实现焦距调节，如图1所示。当电压变化时，液体表面会由凸面逐渐变为平面甚至凹面，因此透镜可以在会聚与发散之间连续切换，其成像效果如图2所示。由于整个过程无需机械运动，因此具有响应速度快、功耗低、结构紧凑等特点，目前已经广泛应用于手机摄像头、条码扫描、工业视觉以及自动对焦系统等领域。相比传统机械镜头，电润湿液体透镜最大的优势在于毫秒级响应速度和极高的微型化潜力，因此非常适合小型智能光学设备。但其缺点也比较明显，例如驱动电压较高、大口径实现困难，以及存在“接触角饱和”等问题，这些因素都会限制其进一步提升成像性能。

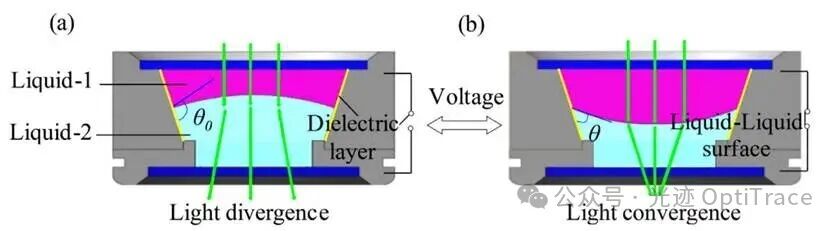

图1 电润湿液体透镜原理

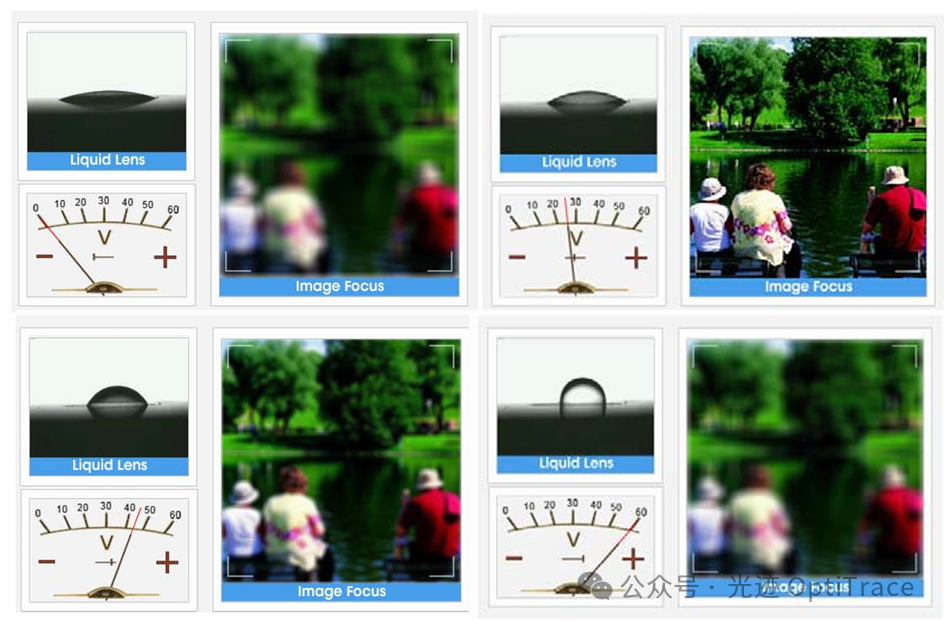

图2 电润湿液体透镜调焦效果

2、弹性薄膜液体透镜（Elastic Membrane Liquid Lens）。弹性薄膜液体透镜其核心原理是利用外部压力改变柔性薄膜的形状，从而改变液体界面的曲率，实现焦距调节。通常情况下，液体被封装在一个透明腔体中，其中一侧采用可变形的弹性薄膜。当外部通过电磁驱动、压电驱动或气压驱动对液体施加压力时，薄膜会向外鼓起形成凸透镜；反之则可以形成凹透镜，因此能够实现连续变焦，如图3所示。

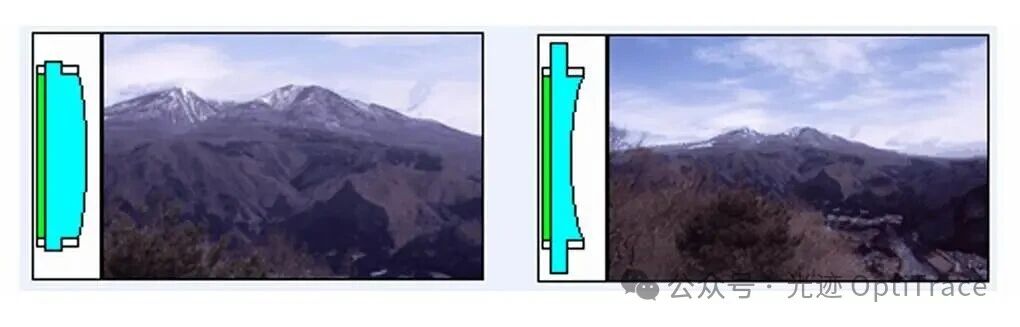

图3 弹性薄膜液体透镜成像效果

相比电润湿液体透镜，弹性薄膜液体透镜更容易实现大口径和更大的调焦范围，同时具有较好的成像质量，因此在工业视觉、显微系统、激光加工以及高速自动对焦等领域得到了广泛应用。目前瑞士 Optotune 公司已经将这一技术实现了成熟商业化，其产品被广泛应用于科研与工业光学系统中。不过，这类液体透镜通常需要额外的驱动结构和密封腔体，因此整体结构会比电润湿方案更加复杂，对材料稳定性和密封性能也提出了更高要求。

3、介电泳液体透镜（Dielectrophoresis Liquid Lens）。介电泳液体透镜是一种利用非均匀电场控制液体形变的液体透镜，其核心原理是：当介电液体处于非均匀电场中时，会受到“介电泳力”的作用，从而改变液滴形状和液体界面的曲率，最终实现焦距调节。介电泳效应如图4所示。与电润湿液体透镜不同，介电泳液体透镜通常不需要导电液体，因此能够避免电解和气泡产生的问题，在稳定性方面具有一定优势。这类液体透镜特别适合微型化和阵列化设计，因此在微透镜阵列、人工复眼、微流控光学以及生物医学等方向具有较大的研究潜力，用该原理形成的液体透镜如图5所示。同时，由于介电泳效应可以结合微纳电极结构实现精细控制，因此近年来在可编程光学和柔性光学系统中也受到了广泛关注。不过，介电泳液体透镜目前仍主要集中于科研阶段，其驱动电压通常较高，结构加工复杂，并且大口径实现难度较大，因此距离大规模商业化应用还有一定距离。

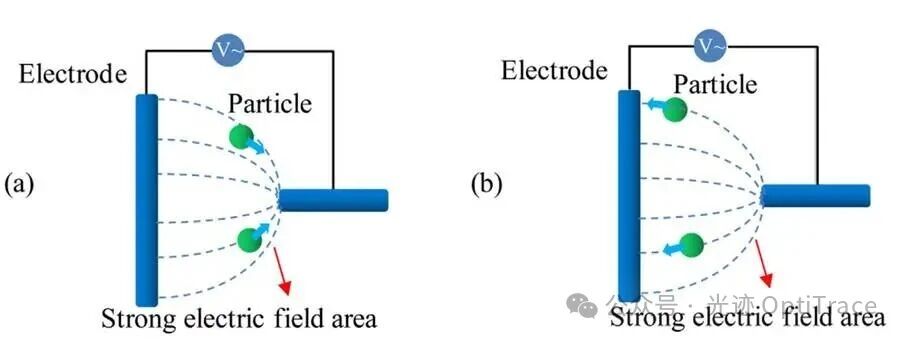

图4 介电泳原理：a) 正介电泳；b) 负介电泳。

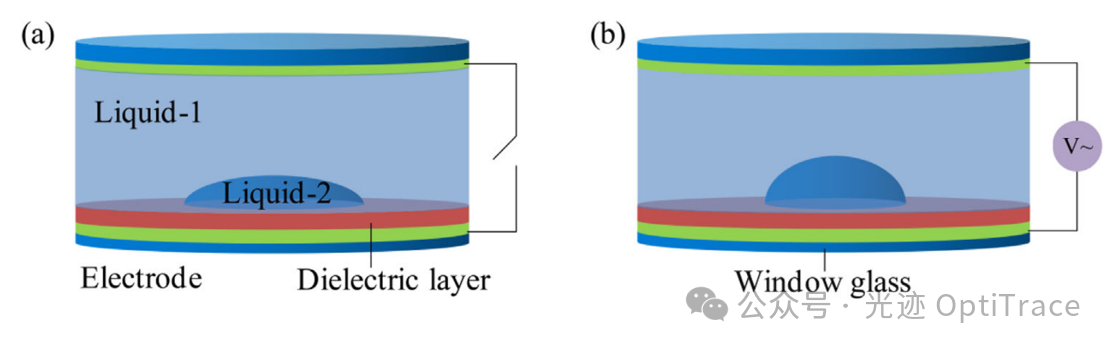

图5 基于介电泳的液体透镜原理。a) 无电压状态；b) 有电压状态。

相比传统镜头，液体透镜具有响应速度快、功耗低、结构紧凑、抗震性能强以及易于微型化等显著优势。目前液体透镜的主要应用领域是变焦透镜，相比于传统的采用改变空气间隔的变焦方式，液体透镜直接改变透镜曲率可极大地缩减设备体积，同时还能够实现连续变焦、自适应光学调节以及柔性光学集成等难以完成的功能，如图6所示。

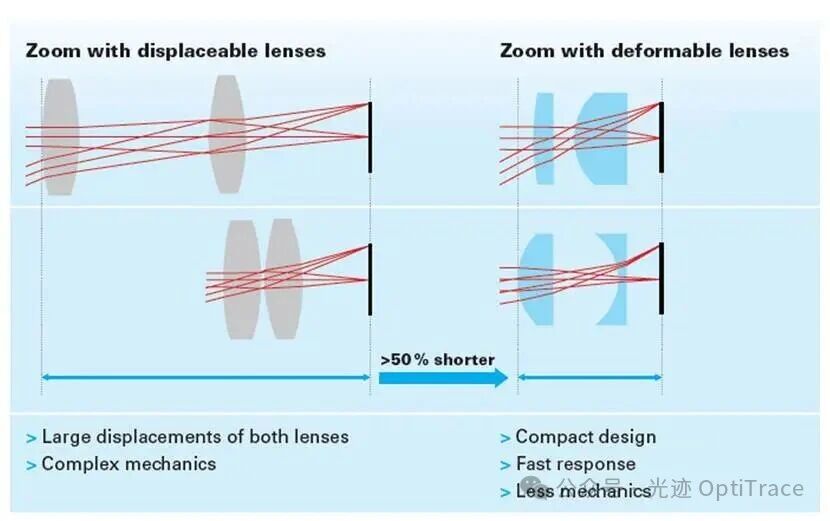

图6 传统方法与利用液体透镜设计变焦系统对比

尽管液体透镜目前仍面临成像质量、大口径设计、长期稳定性以及驱动电压等方面的挑战，但随着柔性材料、微纳加工、智能控制以及新型驱动技术的发展，液体透镜正在从实验室研究逐渐走向成熟应用。未来，液体透镜不仅有望进一步取代传统机械变焦结构，还可能与超表面、人工智能、自适应光学以及柔性电子等技术深度融合，形成更加轻量化、智能化和集成化的新一代光学系统。从模仿人眼的自动调焦，到未来机器视觉与智能感知的发展，液体透镜正在为光学系统打开一种全新的可能性。
