在电气接触件上使用合适类型的表面处理（镀层）是保持低接触电阻的几个关键方面之一。
镀层作为连接器表面的保护层，解决了接触件的耐腐蚀性、导电性和耐用性等问题。镀层材料的选择是一个复杂的决策，取决于具体的应用、环境条件以及所使用的金属类型。
本文结合接触区域的结构形式，讨论了不同镀层材料和打底材料的典型的特点，可以作为入门学习资料。
电子连接器的结构

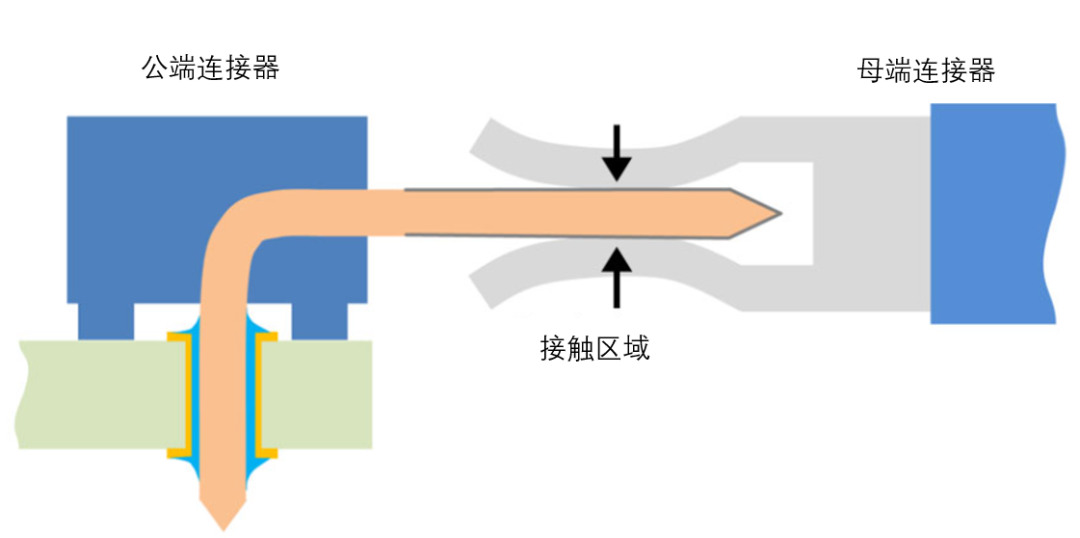

通过连接器实现的电气连接依赖于公头和母头端子之间的电机械接触。电能的传输发生在接触区，即连接器两个端子表面相接触的区域。端子表面覆盖有合适的保护层，即镀层（或表面处理）。
接触区是发生实际电气连接的区域。仔细观察该区域会发现它由几层不同的材料组成。这些材料的选择取决于连接器的用途。接触件的主要材料是所谓的基体材料（基材）。在接触区有一层薄薄的最终镀层。某些连接器还使用底层（中间层），起到额外的保护作用。

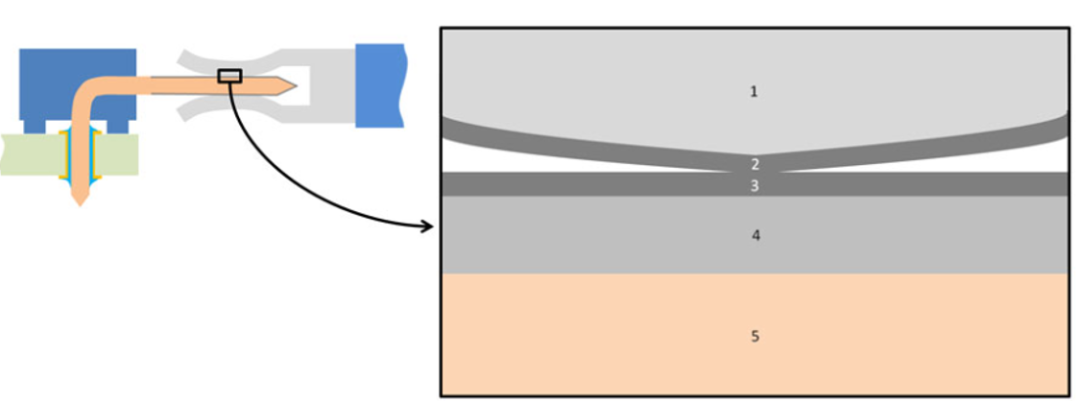

例如，下图描绘了包含几种材料的接触区：
- 母头连接器的基体材料
- 母头连接器的镀层
- 公头连接器的镀层
- 底层（在某些解决方案中使用）
- 公头连接器的基体材料

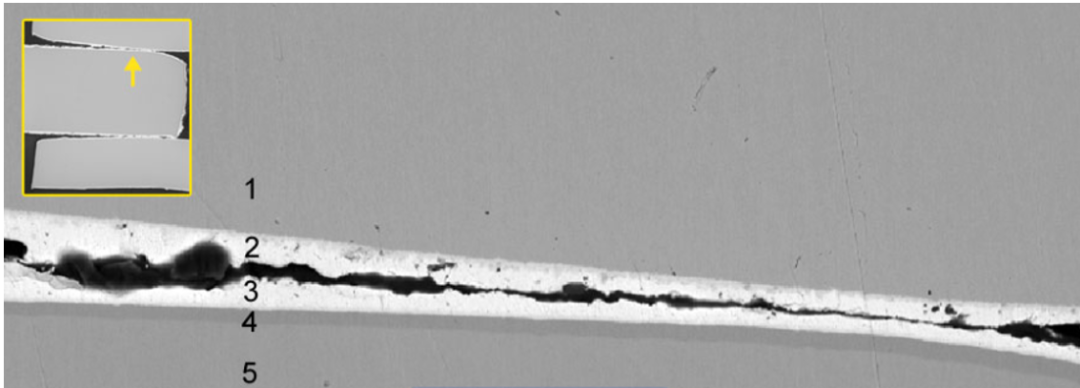

下面的扫描电子显微镜（SEM）图像展示了电气接触区，其中各个材料层清晰可见：
母头连接器的基体材料（1）是铜，随后是一层薄薄的锡镀层（2），它与公头连接器的锡镀层（3）相连。在公头连接器的黄铜基体材料（5）之上，应用了一层镍底层（4）。
镀层类型(Plating)
接触件镀层的作用是保护基体金属免受腐蚀，并减少不利表面膜层的形成。保护性镀层应覆盖整个接触区域并具有耐腐蚀性。
氧化物、硫化物或氯化物层会增加接触电阻，因此减少这些化合物的产生对于确保良好的电气连接至关重要。镀层可以使用贵金属（如金、钯、银）或非贵金属（如锡、镍）进行。
最常见的镀层类型包括：
锡（Tin）
- 成本低：锡的显著优势之一是其低廉的成本，这极大地提高了锡的普及率。
- 易于焊接：组装在PCB上的引脚若采用锡镀层，在使用电子工业中标准的（低活性）助焊剂时，非常有利于焊接。
- 快速氧化与限制：该金属的表面氧化发生得非常迅速。氧化锡层的厚度极小，因为其生长过程在达到一定程度后会自然受限。要在锡层上保持良好的电气接触，需要通过更高的电流/电压或足够大的机械压力来“破坏氧化层”。
- 摩擦腐蚀：接触区较低的接触力以及接触件的所谓
“微运动”可能导致“摩擦腐蚀”（微动腐蚀）现象。 - 锡须风险：纯锡可能会成为“锡须”现象的源头，因此诸如MIL-STD-1353等某些标准禁止在军事和航天应用中使用“纯锡”。
- 成本低：与锡类似，成本较低。
- 高耐磨与耐腐：具有很高的耐磨性和耐腐蚀性。
- 信号挑战：表面氧化会降低连接质量，因此对于低振幅或者
小电流的信号，这种镀层类型可能会带来挑战。 - 焊接难度：电子工业中典型的（低活性）助焊剂在焊接过程中可能难以有效去除镍氧化物。因此，对镀镍引脚进行焊接可能会比较困难。
- 极高导电性：作为一种贵金属，银在所有金属中具有最高的电导率和热导率，这是该元素的绝对优势。
- 发黑变色：与含有硫的气体接触会导致生成硫化银（变色发黑），从而显著增加电阻。
- 熔熔效应：较高的电流/电压会导致硫化银层发生“熔熔（fritting）”从而被破坏，而低电流/电压的电信号则无法做到这一点。
- 高功率应用：适用于传输较大电流或电压的连接器，因为它们能够烧毁硫化银层。
- 低信号限制：不推荐用于传输低电流或低电压电信号的连接器，因为它们可能无法烧毁硫化银层值。
- 极佳稳定性：属于不形成氧化物的贵金属。能抵抗潮湿、腐蚀性气体等恶劣环境条件。
- 硬金耐磨：在纯净状态下，金是一种偏软的材料，因此容易磨损。添加镍（Ni）、钴（Co）或铁（Fe）可以提高其硬度。金与其他元素的混合物被称为“硬金”。
- 寿命决定因素：金层的厚度和添加剂对连接器的寿命和插拔次数有决定性的影响。在电信解决方案中，典型的金层厚度为
0.4-0.8μm。在要求更苛刻的应用中则使用更大的厚度。 - 闪金风险：如果金层非常薄（约0.25μm），这种涂层被称为“闪金（flash gold）”。这样的镀层有时可能是多孔的，导致金层下方的材料（如镍）与环境（氧气和其他气体）接触。结果可能会出现金属氧化物或其他化合物，从而增加接触电阻并降低电气连接的质量。
- 高成本：金的缺点是其高昂的成本。
- 弱信号首选：是传输微弱电信号的极佳材料。
- 金脆现象：金表面的可焊性非常好。但如果金层厚度过大，在某些情况下，由于金浓度过高，焊接点可能会变脆。这种现象被称为
“金脆（gold embrittlement）”。
- 双层结构：一种由两层组成的涂层。在钯镍（80/20）层上涂覆一层薄薄的硬金（例如带有钴添加剂）。
- 成本优化：较薄的金层有助于降低成本。
- 耐磨抗变色：这是一种耐用的涂层，由于有金层而能够防止变色。
- 棕色聚合物风险：在涉及严重磨损的应用中（例如频繁的插拔），金层可能会被磨掉。如果接触环境中存在微量有机化合物，裸露的钯层进一步磨损可能会导致形成一种被称为“棕色聚合物”的绝缘材料。添加镍的目的就是为了限制这种现象。因此，仅含钯的涂层对磨损很敏感，而钯镍合金涂层则要耐磨得多。
- 弱信号适用：镀金接触件的低电阻以及由于钯镍层带来的低表面孔隙率，使得这种涂层可用于传输低电信号的连接器中。
底层（Underplate）
底层是介于最终镀层与连接器基体材料之间的中间层。该层被应用于某些连接器设计中。
通常使用的材料：
镍（Nickel，作为底层）
- 扩散阻挡层：作为极佳的扩散阻挡层，防止基体材料如铜或铜合金（青铜、黄铜）扩散到最终镀层（如金）中。它并不是一个完美的屏障，因为镍与最终镀层可能会形成金属间相，但这一过程比铜的扩散要慢得多。
- 增强机械强度：在机械压力
/变形方面增强了接触件的机械强度。 - 平整表面：能够平整基体材料的表面，从而提高最终镀层的耐磨性。
- 提高耐腐蚀性：镍的耐腐蚀性远高于铜或其合金等基体材料。因此，镍与最终镀层一起，为接触件提供了更长的寿命。
- 典型的厚度：镍底层的典型厚度通常指定在1.27至2.54微米（μm）之间（对应50至100微英寸）。根据标准（如MIL-STD-1353），如果厚度低于1.25μm，将无法有效阻挡扩散并会导致镀层孔隙率增加；而如果厚度超过3.8μm（150微英寸），在连接器引脚成型弯曲或受压时，镍层可能会因脆性增加而出现裂纹。
铜（Copper，作为底层）
- 平整表面：能够平整基体材料的表面，从而提高最终镀层的耐磨性。
- 无法阻挡扩散：无法阻止基体铜与最终镀层之间的相互扩散，这使得它成为一种远不如镍层有效的解决方案。
最后
在电气连接器领域，表面处理（镀层）的选择至关重要。这种材料直接影响到连接器维持信号完整性的能力、对环境暴露的抵抗力以及长期可靠性。
工程师应当仔细权衡应用需求，因为表面处理/镀层的错误选择可能会导致电子系统出现灾难性的故障。通过全面理解单一材料的特性以及潜在的腐蚀类型，工程师能够增强连接器抵抗环境影响的能力。正确选择接触件表面处理材料，对电子设备的可靠性具有决定性的影响。
