软件/硬件全开源的8寸Linux平板电脑，基于树莓派CM4模块

CutiePi是一款在Kickstarter上众筹的8寸平板电脑，由台湾的一只设计团队设计并开源出来，最早众筹时是基于树莓派CM3模块，目前已经升级到CM4，支持屏幕分辨率为1280*800的IPS的8寸屏， CM4和这个屏的连接是通过4 Lane的MIPI DSI总线实现的。

这个平板电脑已经正式面市。

主要技术指标：

BCM2711, Quad-core Cortex-A72 (ARM v8) 64-bit SoC @ 1.5 GHz Raspberry Pi Compute Module 4, Wireless, 2GB Lite (CM4102000)

8” IPS LCD (1280×800)

Li-Po 5000 mAh

WLAN 2.4 GHz, 5.0 GHz IEEE 802.11 b/g/n/ac Bluetooth 5.0, BLE

Rear-facing camera 5MP (OV5647)

1x USB type-A 1x USB type-C (charging) 1x micro HDMI 1x microSD slot

206(W) x 134(H) x 14(D) mm

Raspberry Pi OS + CutiePi shell

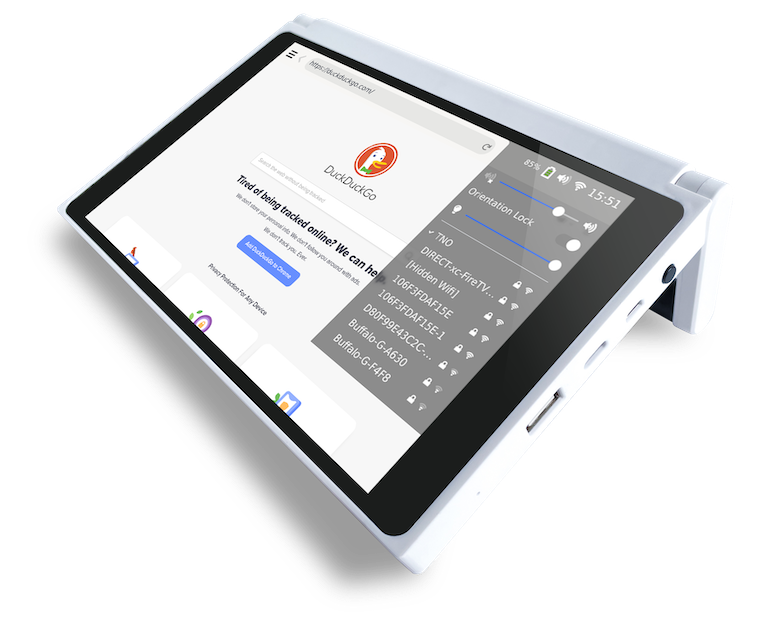

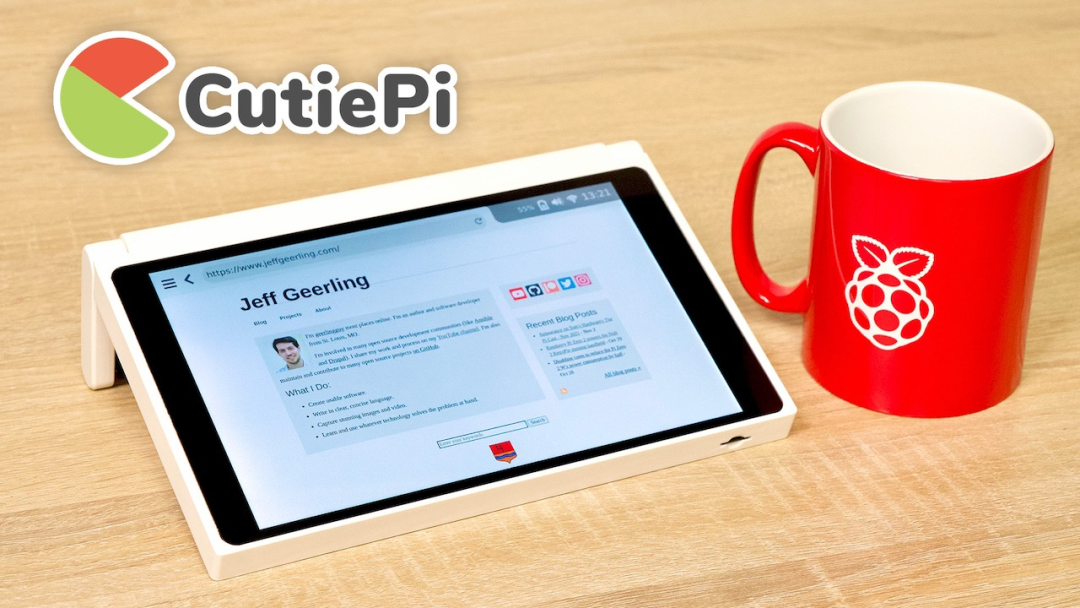

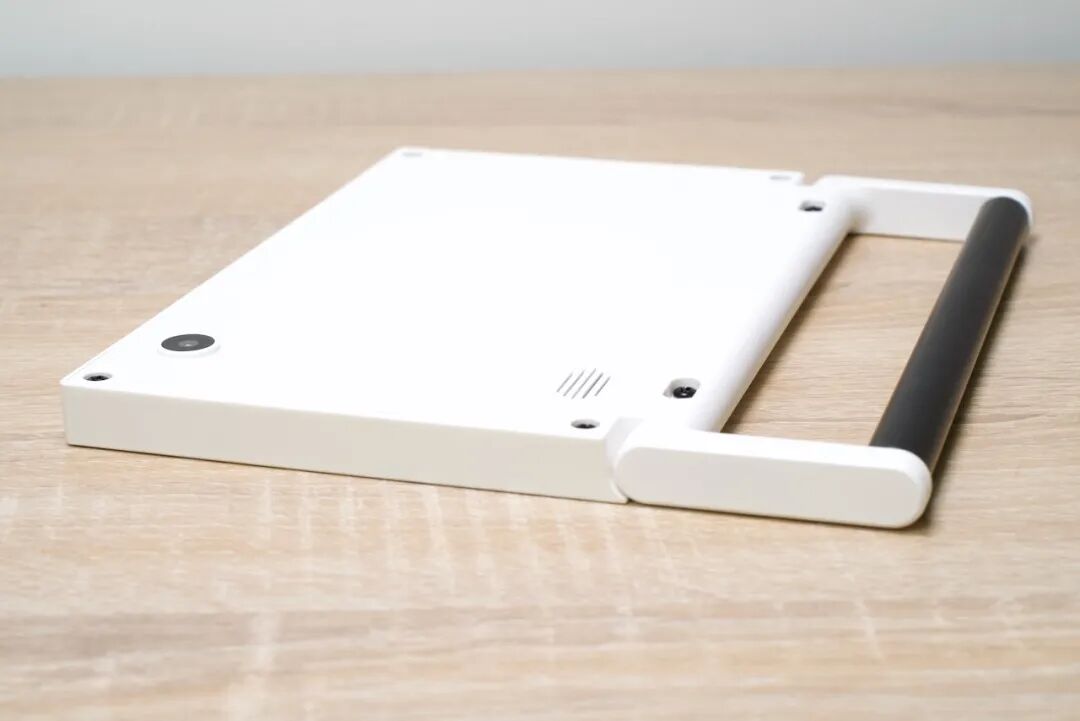

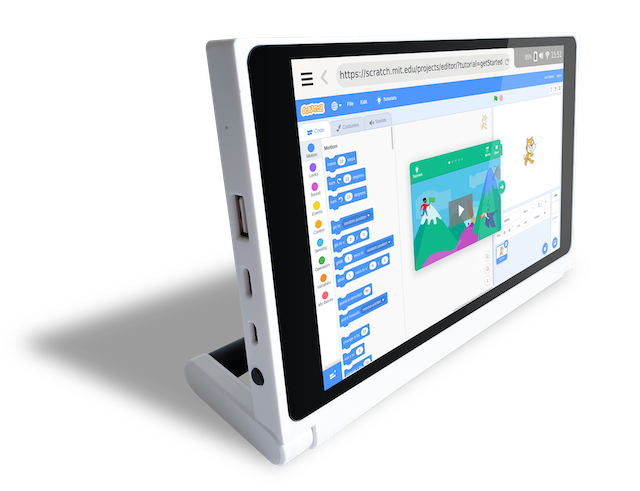

外观

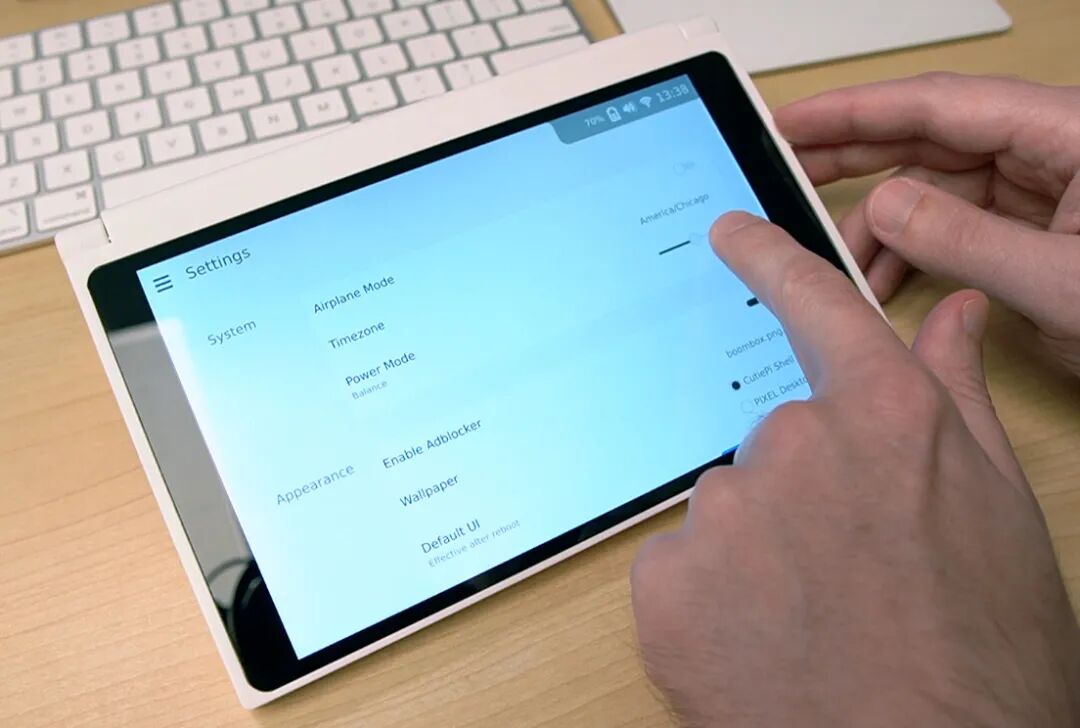

CutiePi专门开发了一个CutiePi Shell，也就是自己的界面，并且有极好的触摸体验。

CutiePi Shell（开源）

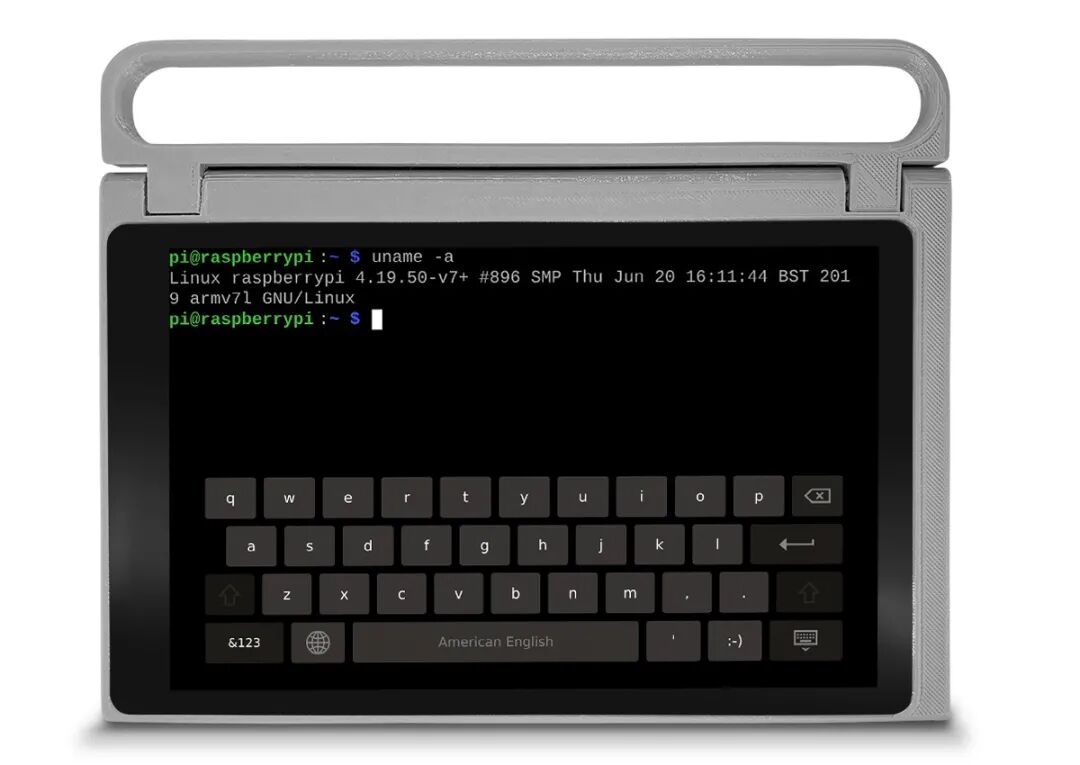

软键盘

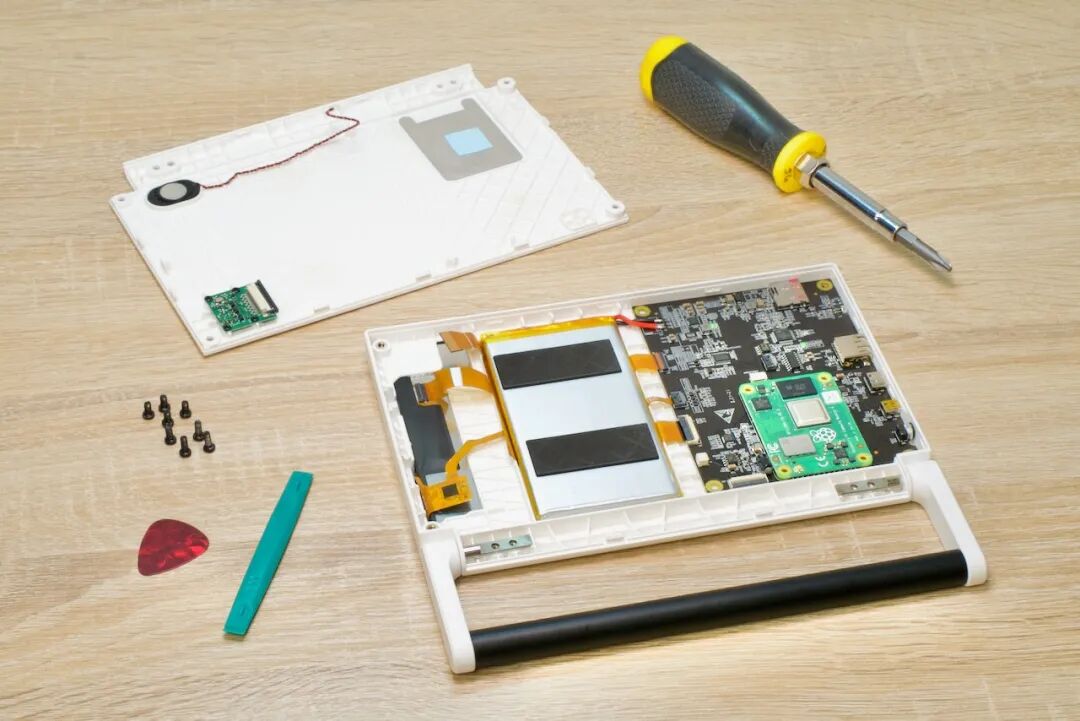

拆开

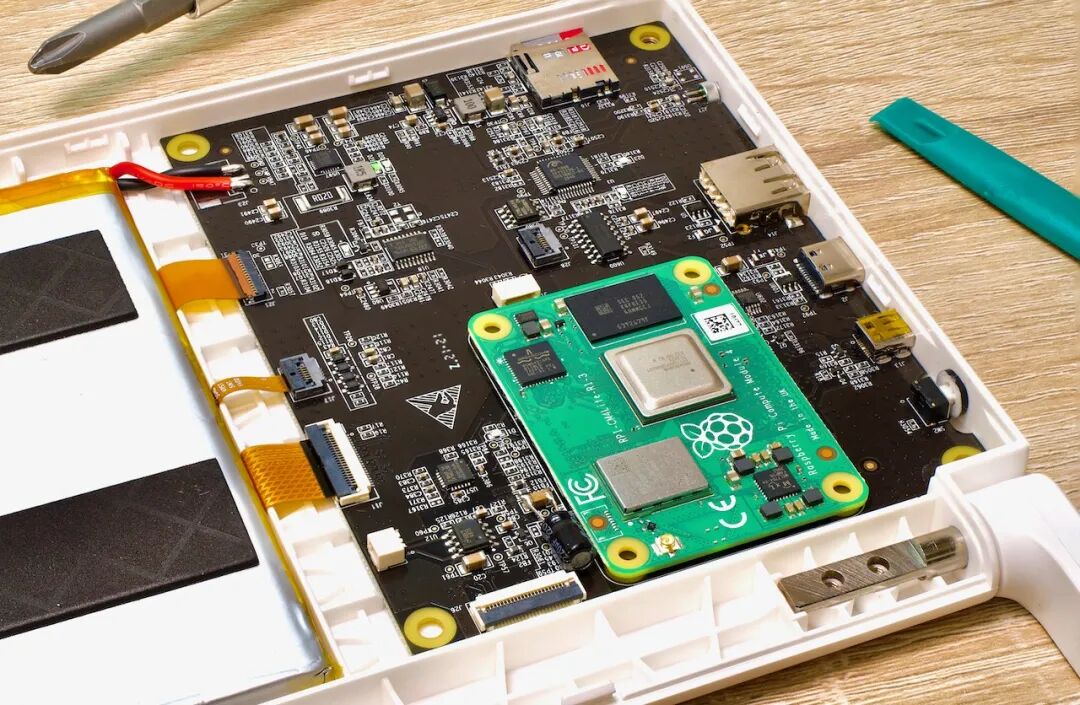

细看 – 使用CM4为主控

内部电路板

Github资源链接：

1. Github上的官方站点：cutiepi-io

2. 硬件板卡页面

3. 软件Shell页面

4. 驱动程序页面

5. 固件页面

6. 外壳设计资源页面

7. 如何使用？

硬件设计资料：

• Cadence OrCAD Schematic CutiePi_V2.3-20210409.DSN

• Cadence OrCAD/Allegro PCB file CutiePi_V2_3.brd

• Bill of Materials CutiePi_V2.3_BOM-20210802.xlsx

• PDF of schematic CutiePi_V2.3_schematic-20210414.pdf
