汽车电子后视镜CMS系统成像指标解析

摄像机-监视器系统camera-monitor system(CMS)、或称电子后视镜,对摄像机成像的各项指标要求远高于其它车载摄像机,成像效果要达到或高于传统光学后视镜反射成像效果,这就对成像模组、ECU主机、监视器的集成及相互兼容匹配提出非常苛刻的要求。

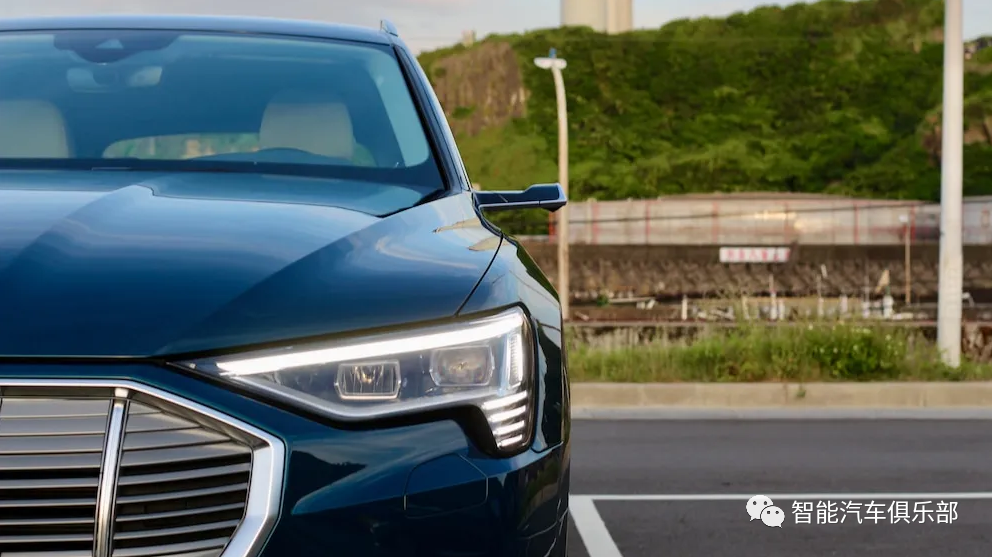

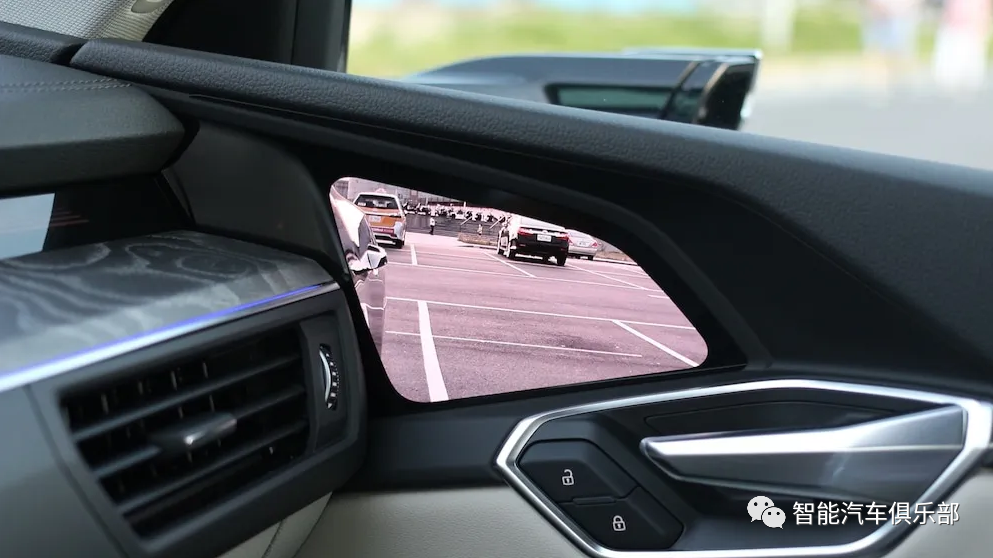

奥迪e-tron电子后视镜,来源POSTED BY: C JAY



电子后视镜CMS相较于传统光学外后视镜,其具备视野更宽广、受天气影响小,风阻小、且在照明不足的夜间也能清晰可见等优点,在智能网联汽车中有着广阔的应用市场。目前,CMS取代光学后视镜的方案主要是在欧洲与日本两个地区实行,而国内受政策法规的限制,CMS仅在商用车领域有着一定出货。



随着国内相关法规的放开,以CMS取代传统光学后视镜的相关乘用车将实现量产。而商用车领域的



下面通过一下七个PPT截图阐述摄像机部分性能指标。

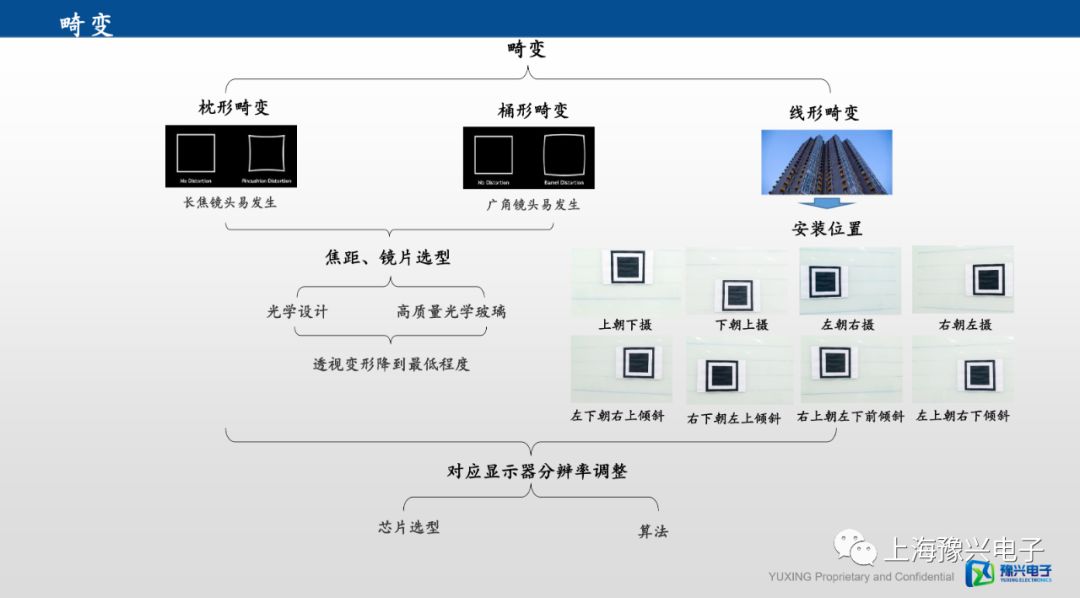

1、畸变



2、宽动态

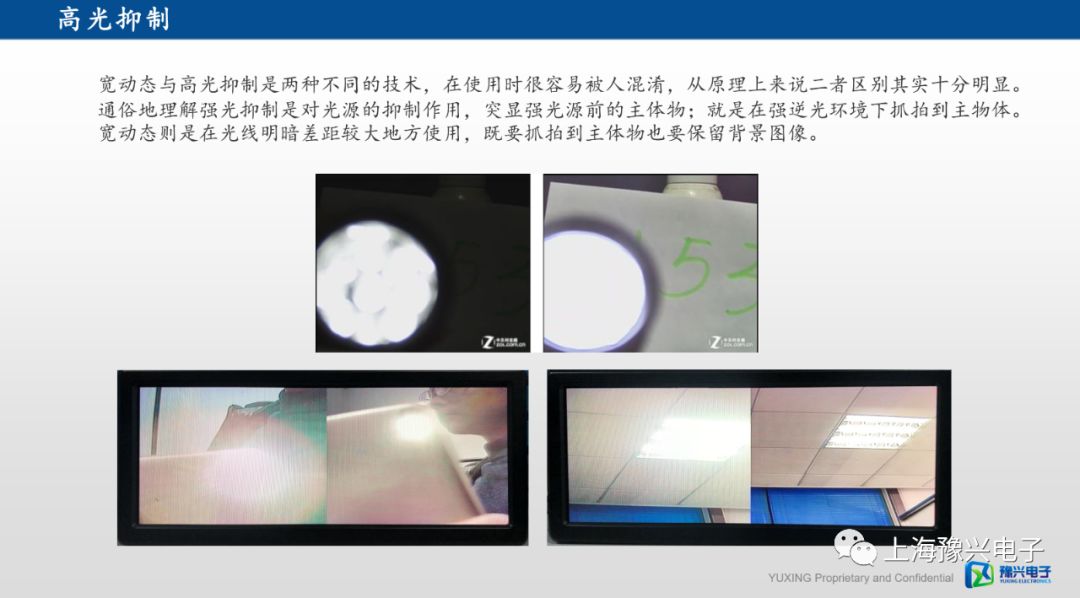

3、高光抑制

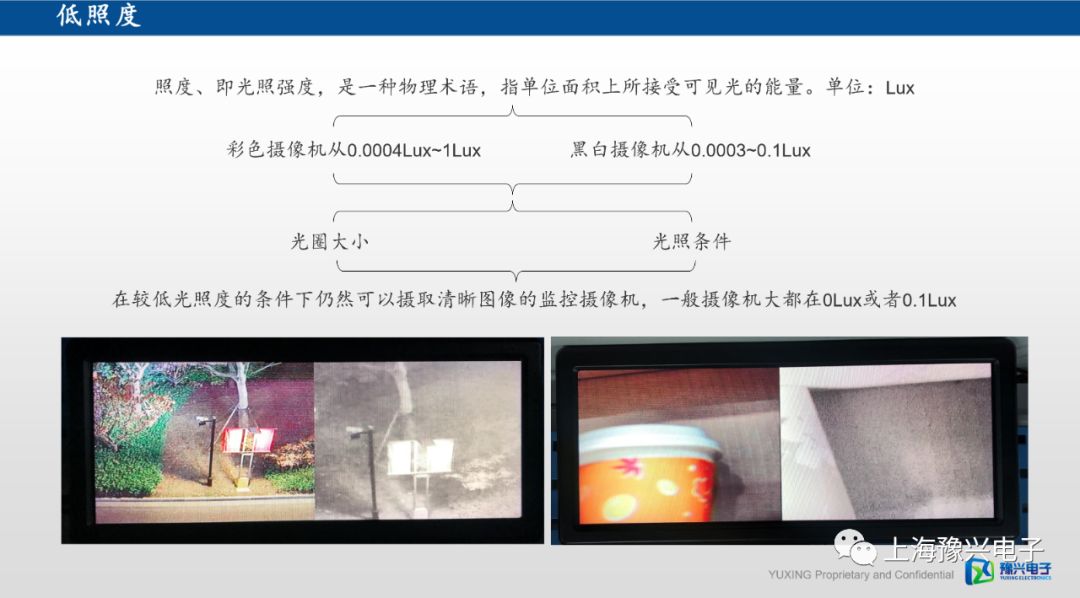

4、低照度

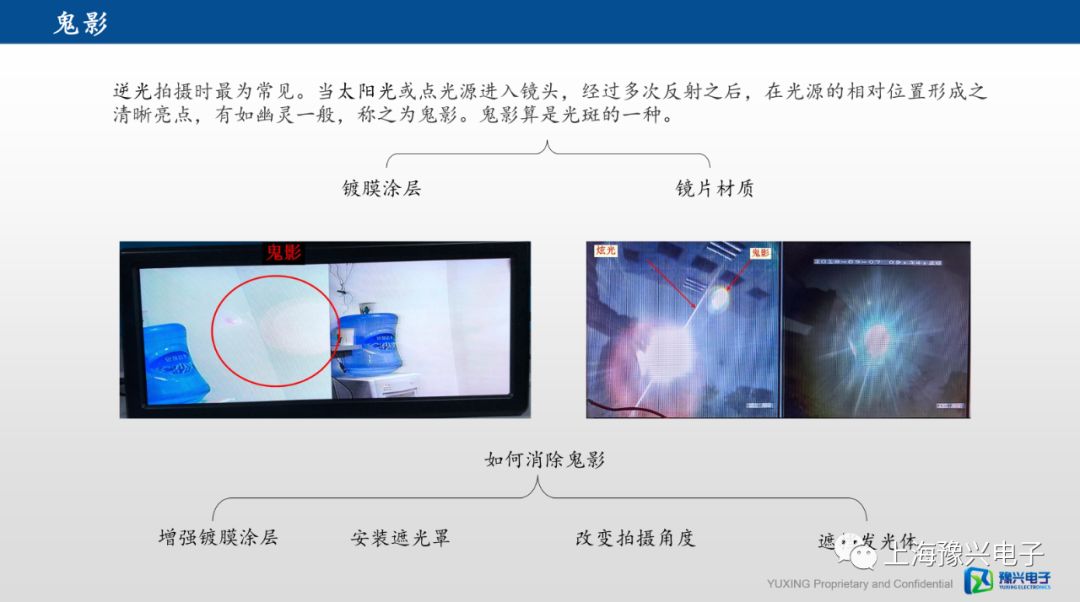

5、鬼影

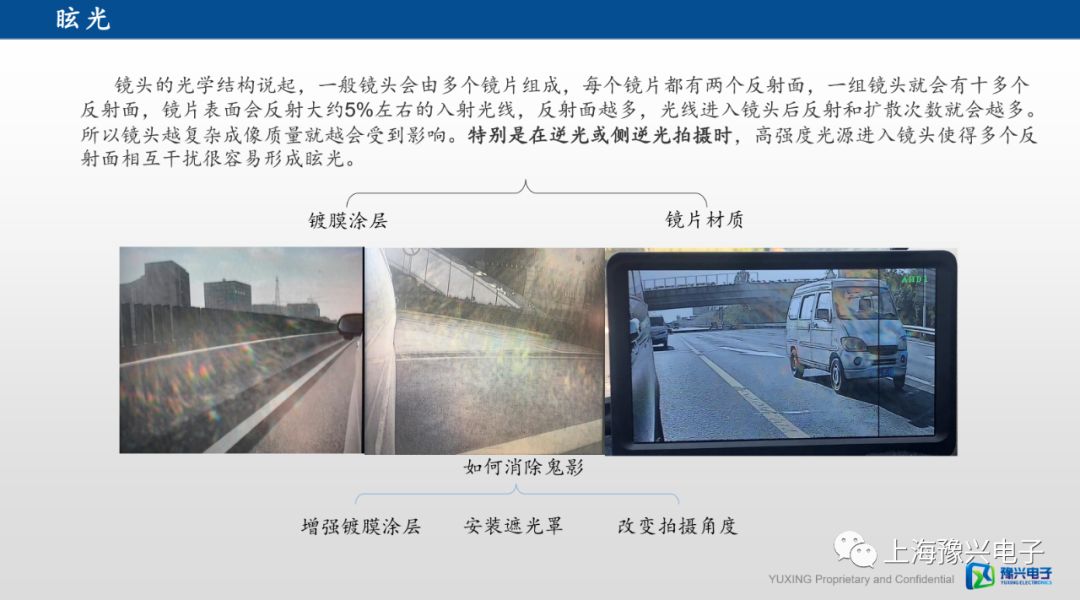

6、眩光

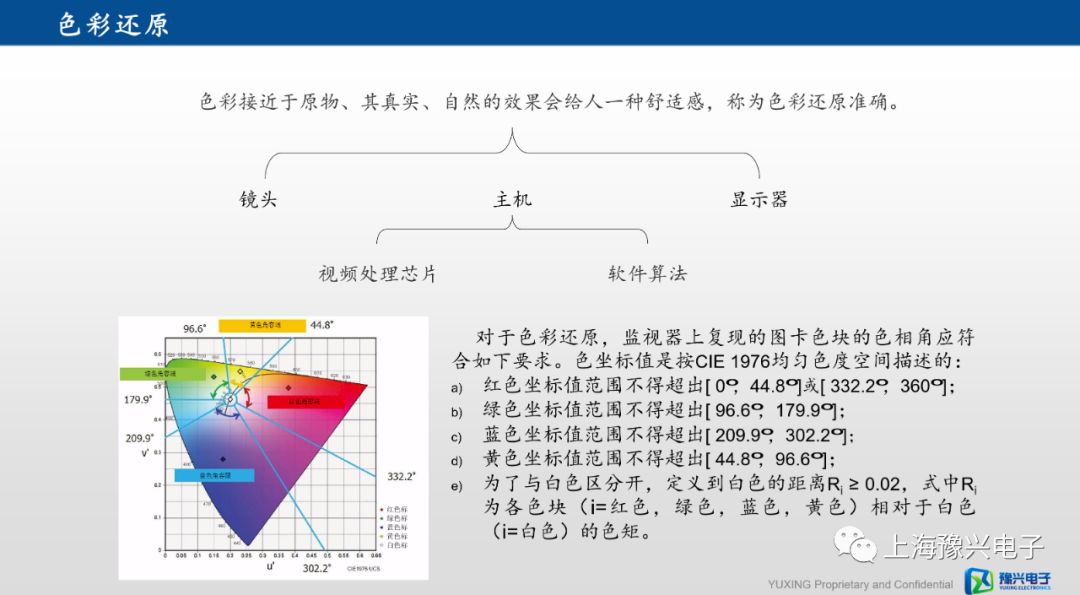

7、色彩还原

文章来源 上海豫兴电子
