项目分享| 用超迷你器件，DIY 健身追踪器智能手表



现在，模块越来越小了，比如各种传感器。在这些小巧紧凑的组件帮助下，可以做出许多有趣又实用的项目。今天分享的项目就是自制一个健身追踪器，配备血氧计、加速度计和微型 OLED 显示屏。

先来看下，在硬件上都需要哪些组件：

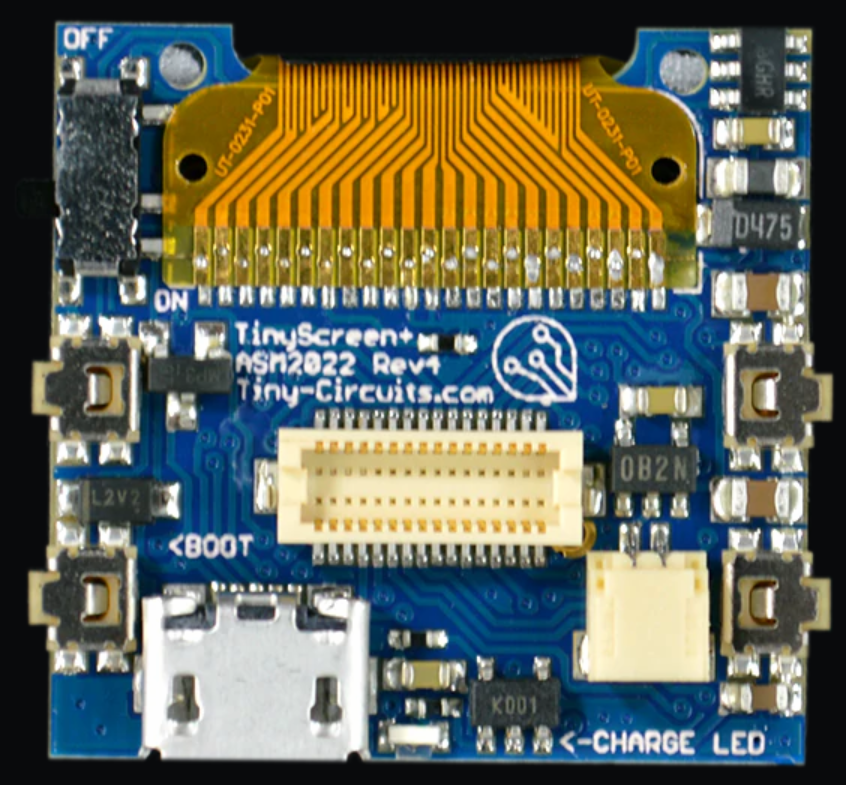

1）Tiny Screen+显示屏：这是项目的核心，TinyScreen+ 是 TinyCircuits 的第二代处理器板,可以使用 USB 连接的微型 OLED 屏幕。它板载 Atmel SAMD21 32 位 ARM处理器,并预装了 Flappy Bird 游戏，可以使用模块上的按钮进行游戏。16 位彩色 96×64 像素显示器可支持高达40 FPS 来自 microSD 卡的视频播放，并且具有单通道线路电平音频输出功能。TinyScreen+ 在 Arduino 编程环境中使用相同的 TinyScreen 库，大多数 TinyScreen 代码和 Arduino 库都可以正常工作。

2）Wireling Adapter TinyShield： OLED 显示模块的分线板。与此连接时，连接端口分开，与多个模块连接变得容易。



3）AST1041（脉搏血氧仪传感器）：可测量心率或脉搏，并借助其中的血氧仪提供氧气水平。

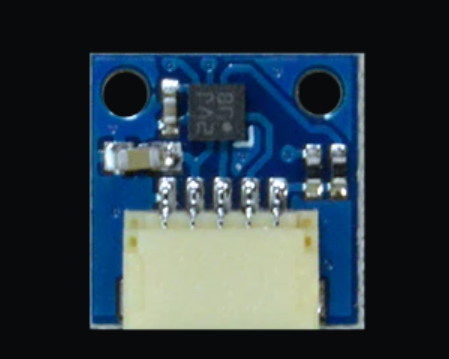

4）AST1001（加速度传感器）：可提供有关任何物体位置的数据。在项目中使用它作为计步器，通过感知位置的变化。

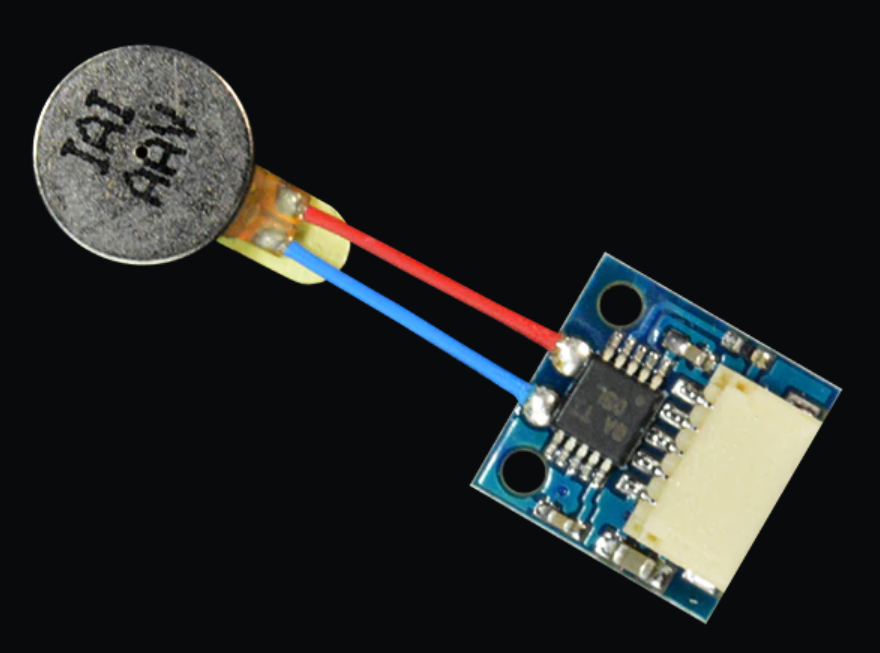

5）AST1013（LRA电机）：电机驱动模块。

6）AST1030（MEMS 麦克风接线）：此接线使用 SPW2430 MEMS 麦克风来检测声音并输出模拟信号。



7）ASD2201-R（TinyShield MicroSD 适配器）：顾名思义，借助它可以将 SD 卡与项目连接用于存储数据。



准备好这些硬件之后，就是进行连接，这里就不一一介绍了。

接下来的重点，就是配置 Arduino IDE ，为Tiny Screen+ 编程，打造健身追踪器。

设置 Arduino IDE

由于第一次使用 Tiny Screen+，需要安装合适的库。操作步骤如下：

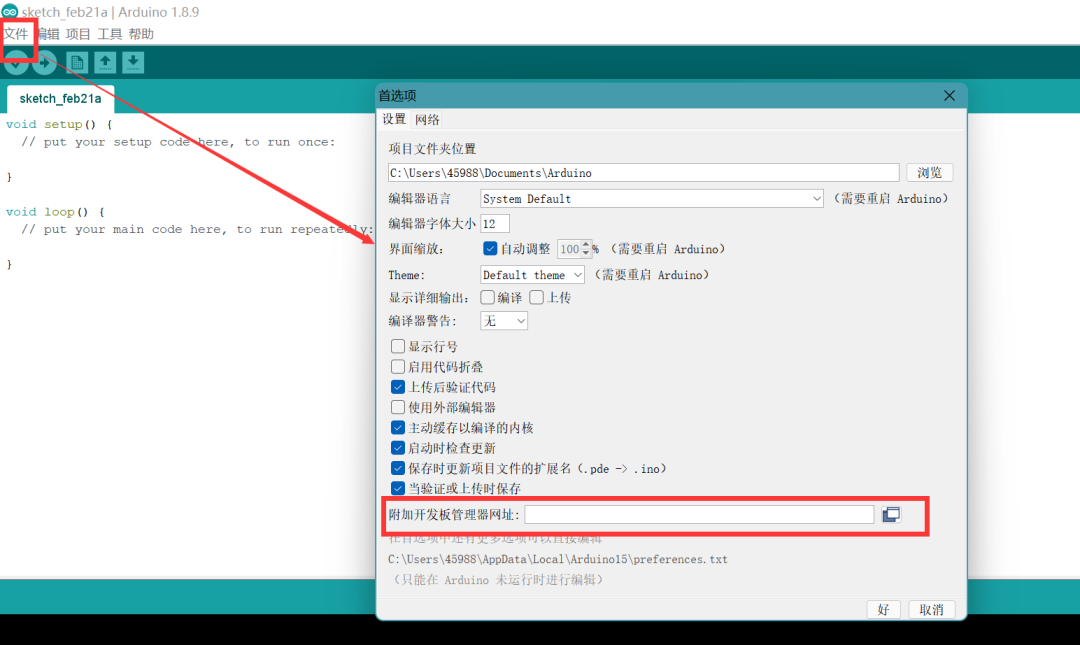

1）打开 Arduino IDE。单击file按钮。从打开的下拉菜单中，转到首选项。



2）在 附加开发板管理器网址（Additional Boards Manager URL）字段中，粘贴下面给出的链接，用逗号分隔：http: //files.tinycircuits.com/ArduinoBoards/package_tinycircuits_index.json

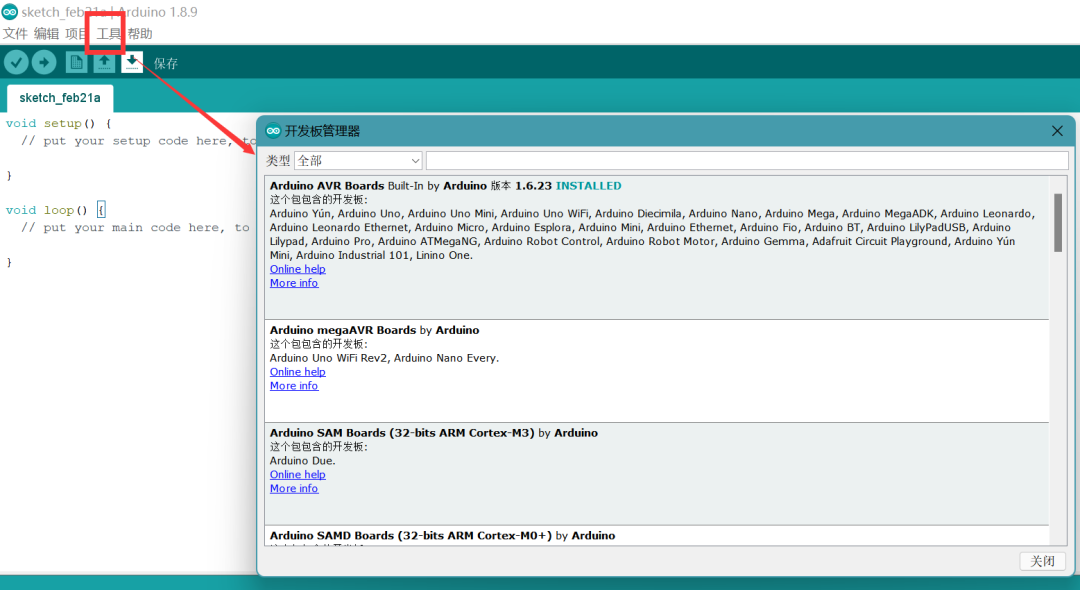

3）完成后，需要转到工具（Tools ）然后 点击开发板（Boards），选择开发板管理器（Boards Manager） 。

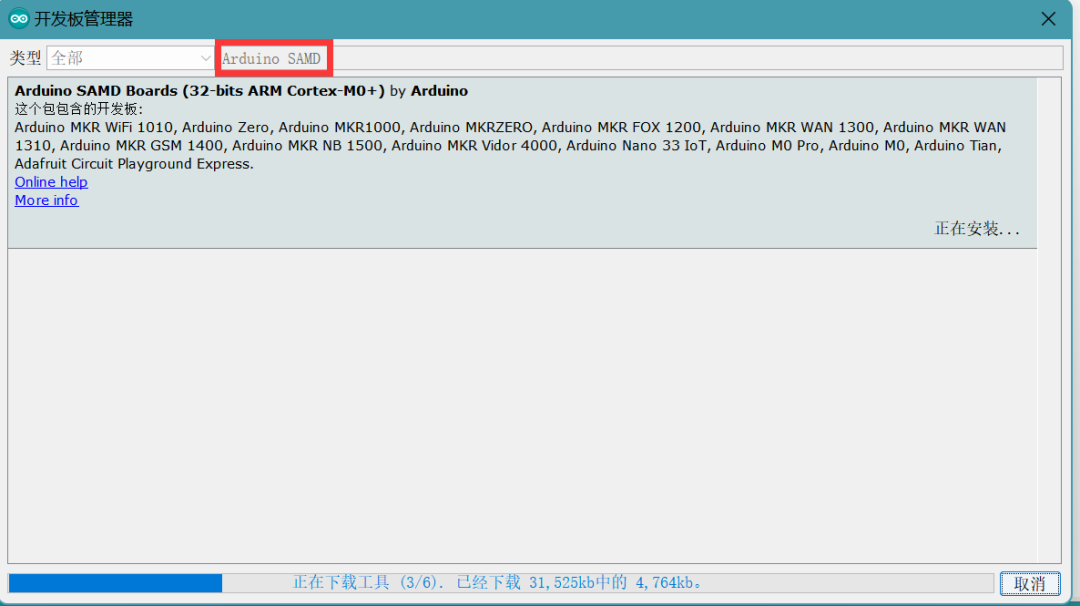

4）在 Boards Manager 中，需要搜索“Arduino SAMD”板并安装。安装 Arduino SAMD 板后，还需要安装“TinyCircuits SAMD”板。

5）最后需要安装 TinyScreen 库。为此，请转到 Sketch，然后是 Include Library，以及Manage Libraries，搜索“TinyScreen”并安装库。还可以从该项目的Github 页面下载库并将其粘贴到您的 Arduino 库文件夹中。

Github 链接：

https://github.com/akarsh98/TinyScreen-Tutorial



这样，就完成了 Arduino IDE 的设置。现在准备好将 TinyScreen 连接到 PC 并上传项目代码。

构建健身追踪器：软件部分

正如完成了 Arduino IDE 设置和项目的连接部分一样。现在可以进行 Fitness Tracker 构建的软件部分，即将代码上传到 TinyScreen+。

从上面的GitHub连接中下载：MAX30101库、Wireling库和SD 卡库，并将它们放在 PC 上的 Arduino 库文件夹中。还需要下载Fitness Tracker文件。这是这个项目的代码，并在 Arduino IDE 中打开它。

打开代码后，将 Tiny Screen+ 连接到 PC，选择正确的 COM 端口并点击上传按钮。

只要上传代码，健身追踪器就可以使用了。

最后，就是测试健身追踪器。

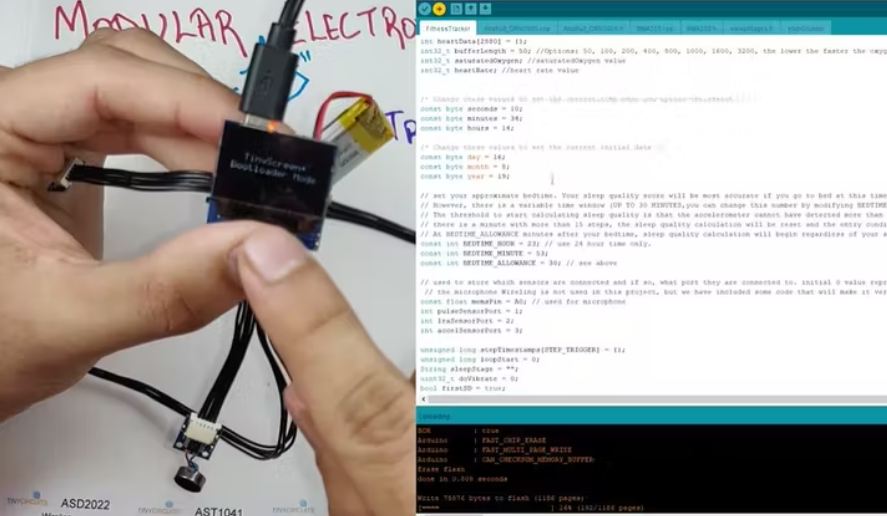

当代码上传时，屏幕显示小屏幕+引导加载模式，当代码上传时，屏幕将变为空白，这意味着代码已上传。

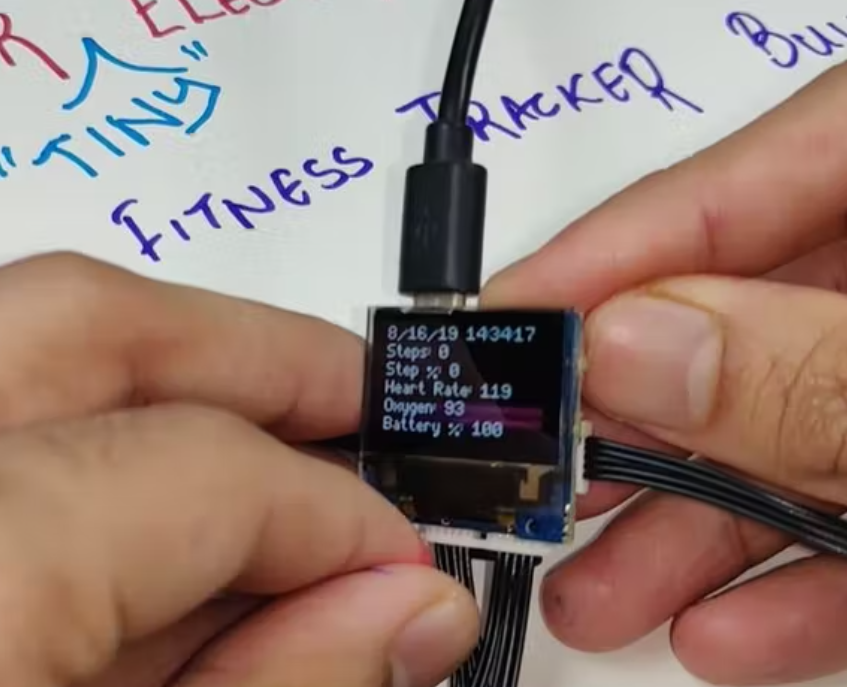

要开始操作 Tracker，需要按一下屏幕上的按钮。只要按下屏幕上的按钮，健身追踪器就会开始运行，屏幕将开始显示各种数据，例如日期、时间、脉搏率、氧气水平、电池电量和步数。

同样的，也可以检查氧气水平和脉搏率。需要将血氧计传感器放在手指和拇指之间，屏幕将显示读数。读数也以 Excel 表格格式存储在与 Tiny Screen 连接的 SD 卡中，可以通过适配器将 SD 卡连接到 PC 来检查这些读数。还可以将 Wifi 模块与项目连接起来，并将数据上传到云端。



完整的库文件、源文件代码等，可以在GitHub上下载：

https://github.com/akarsh98/TinyScreen-Tutorial

来源：hackster.io

作者：Akarsh Agarwal
