这是2016版沃尔沃XC90的鲨鱼鳍加T-Box，4个接口都是天线接口，包括4G、FM、卫星收音。随着汽车电子架构的升级，T-Box发生了非常大的变化，T-Box变成了一个典型的域控制器，路虎的T-Box就直接叫VDC，VehicleDomain Control车辆域控制器，我们来看沃尔沃2023北美版车型的T-Box设计。

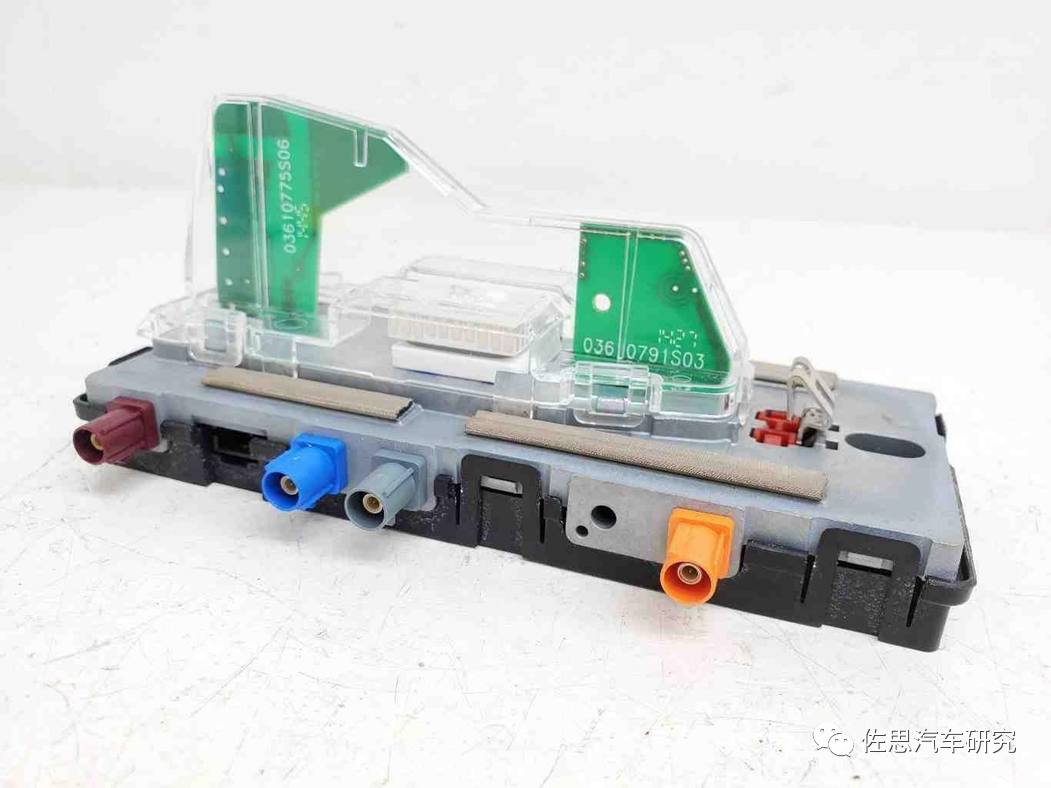

T-Box侧视图，从左到右依次是备用电池接口、BroadR Reach以太网接口、FM调频收音天线接口、20脚CAN接口；与2016版差异很大。
T-Box连接图
图片来源：互联网

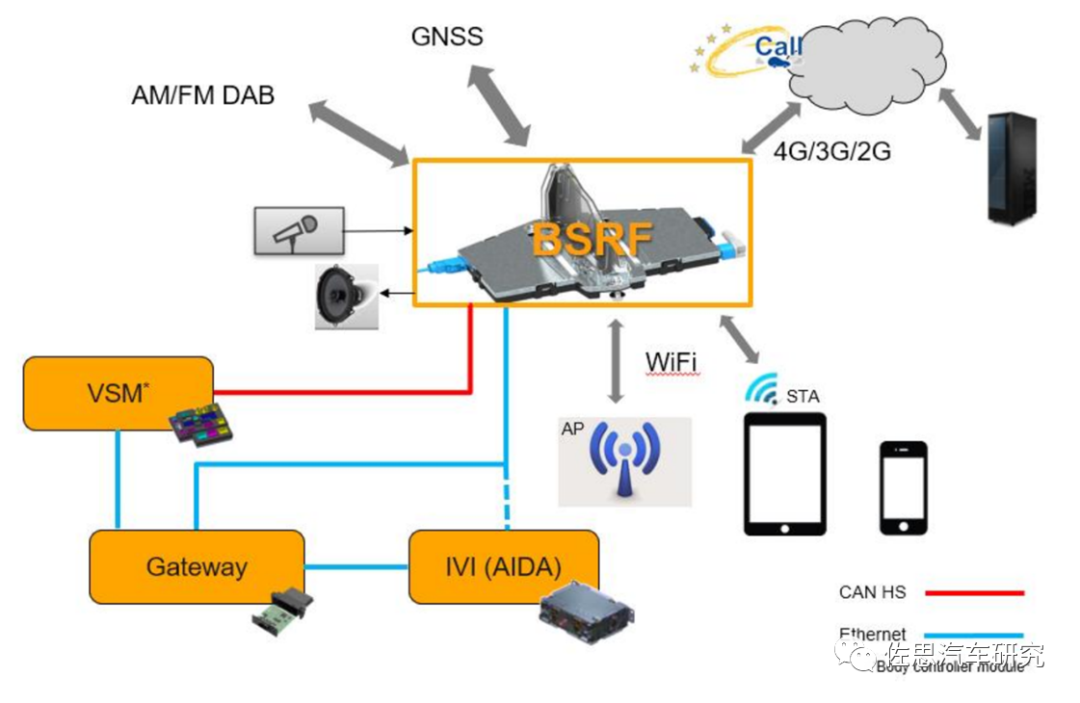

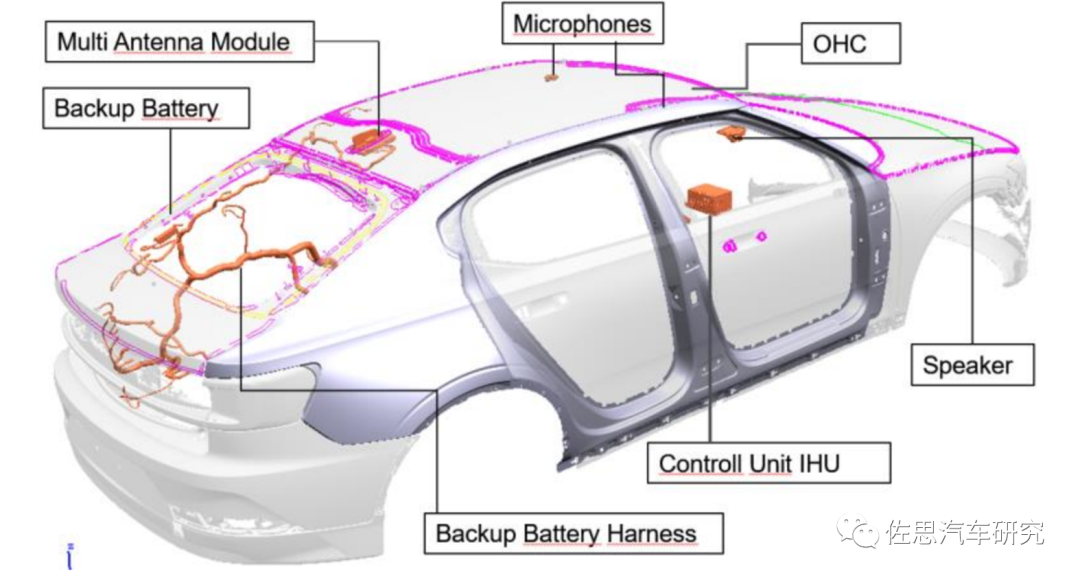

T-Box连接图，OHC即Overhead Compartment，乘客头顶装置，其内部包含了R-Call系统，IHU是Infotainment Head Unit即车机。R-Call系统即Road Assistance Call，包含麦克风、SIM卡插槽和LED指示灯，也有叫A-Call系统。鲨鱼鳍加T-Box还可以叫BSRF，Boitier Supervision Radio Fréquence，直译为射频监督盒子。
IVI即IHU车机，VSM即车身控制器，Gateway即网关。
图片来源：互联网

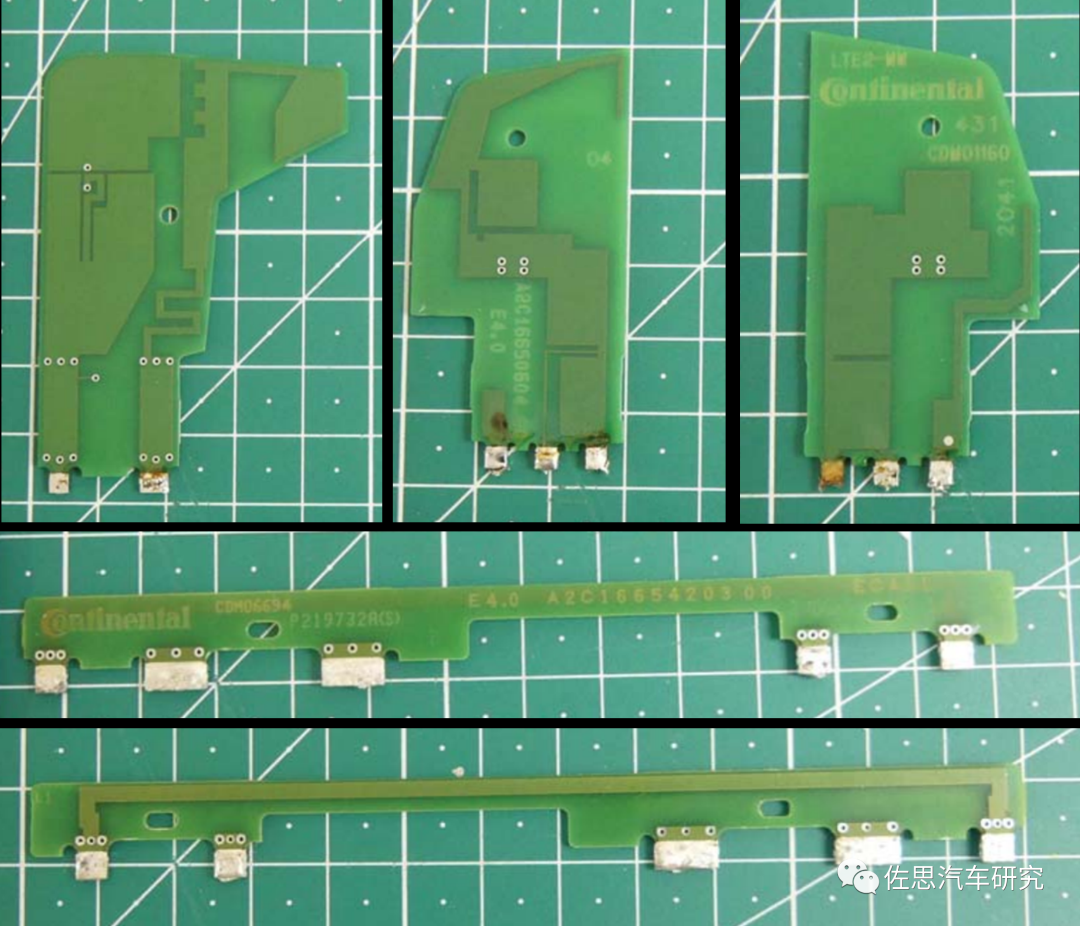

上图是鲨鱼鳍内的天线分布，RKE是汽车钥匙的射频天线接收，RKE就是Remote Keyless Entry，实际上这是车辆安全监控系统ISM的三个分支之一，另外两个还有PASE (Passive Start and Entry）和TPMS (Tire Pressure Monitoring System)。频率分别是433.36MHz，433.92MHz，434.18MHz。GNSS包括GPS L1波段，1575.42MHz，GLONASS L1波段，1602MHz，北斗L1波段，1561MHz。4G最高到FDD 13波段。

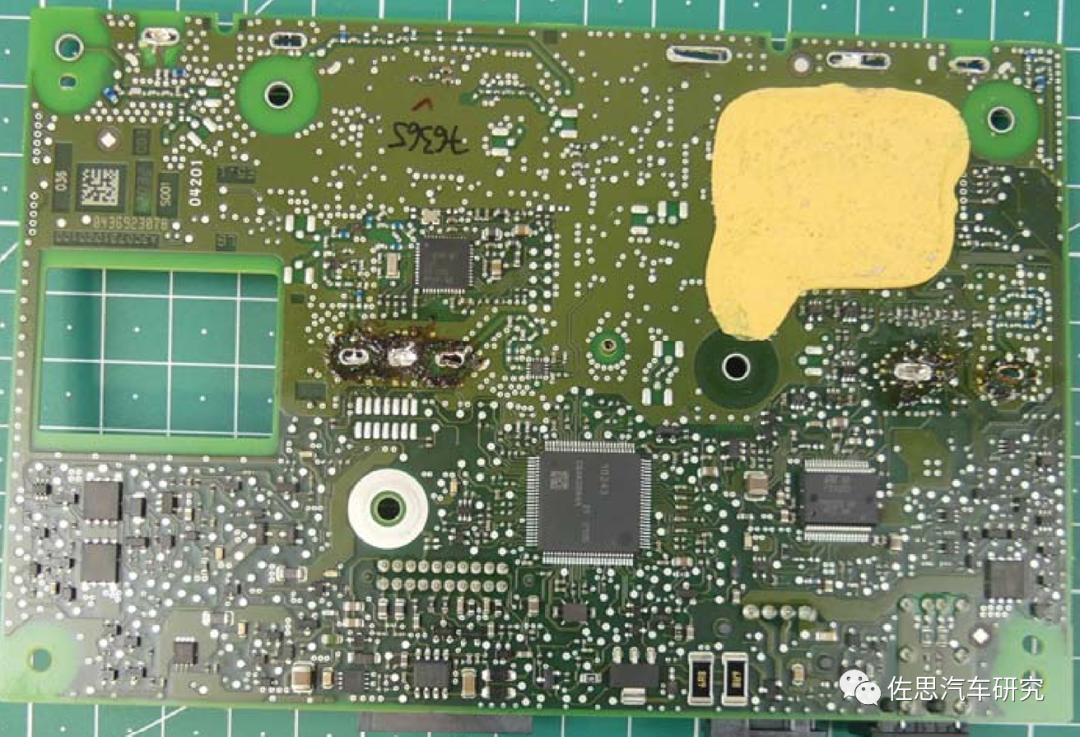

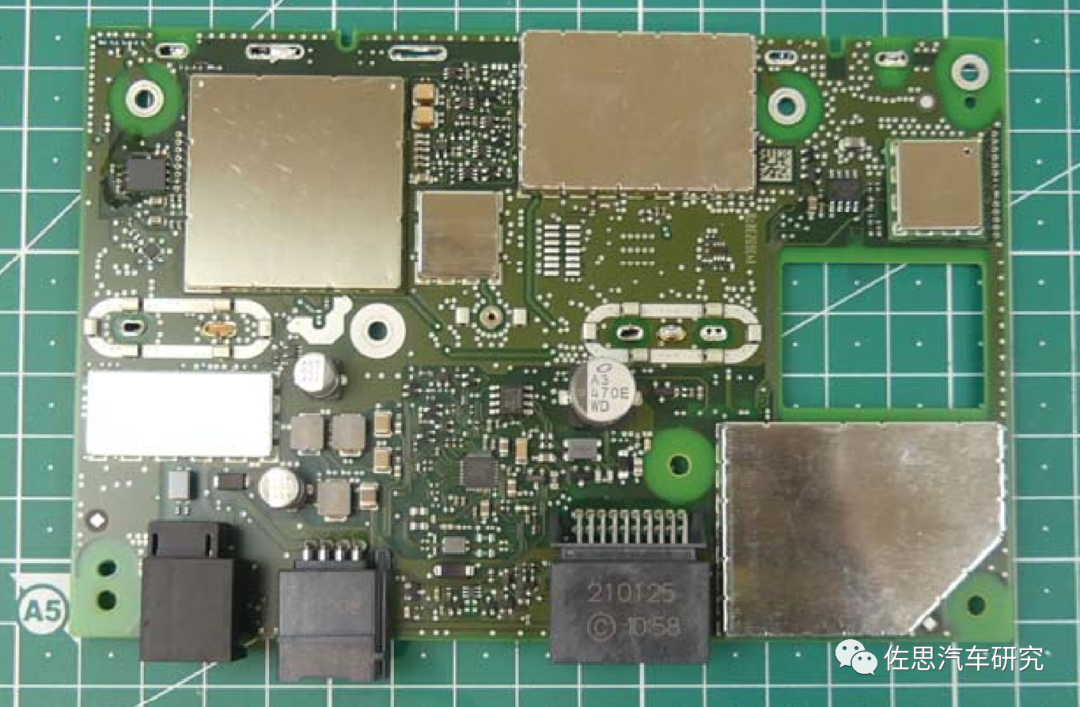

PCB板背面，中间是瑞萨的RH850 MCU，右边可能是一块音频预置放大器，也可能是以太网交换机。上面的芯片可能是以太网PHY。
右边最大的模组是德国大陆汽车的4G模组BL28RD，核心芯片是高通的MDM9628，4G模组同时也提供GNSS功能。左边的可能是卫星收音与DAB接收模块。DDR为美光128MB DDR。eMMC为三星8GB。

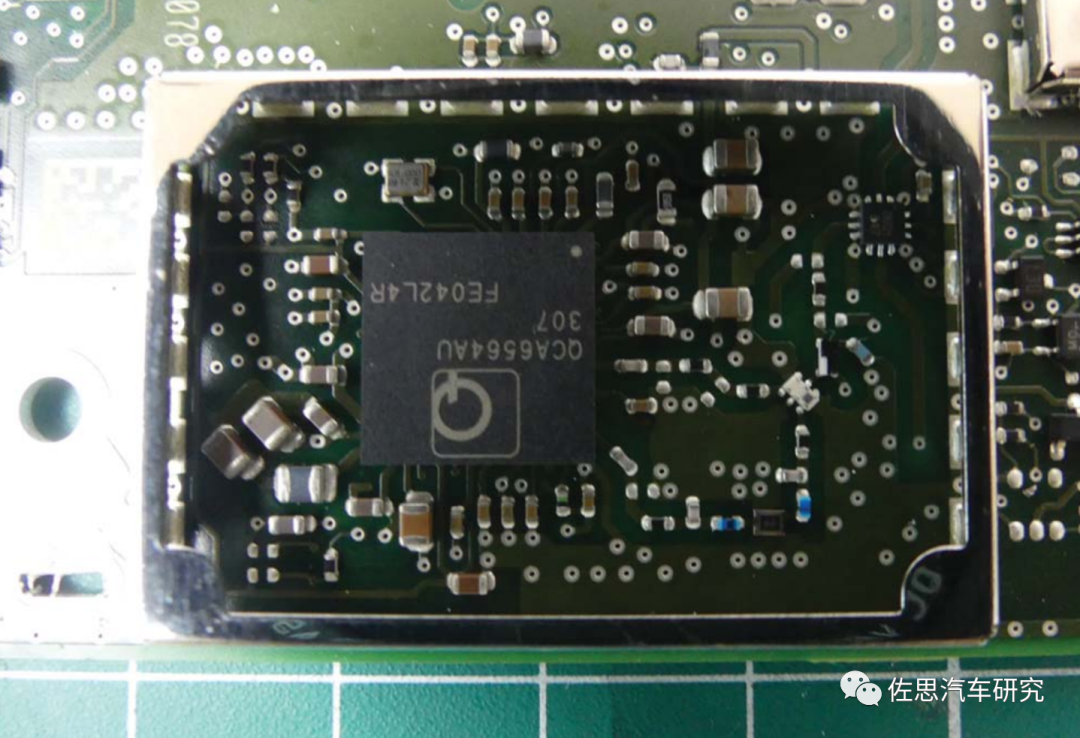

WiFi与蓝牙是高通的QCA6564，WiFi包含了2.4GHz和5GHz。
左上角的不规则屏蔽罩下方可能是ISM接收，即RKE和TPMS的射频接收。
随着OTA功能的持续丰富，下一阶段单纯的Modem将被带AP功能的芯片取代，先行一步的厂家如路虎的T-Box（即VDC）就采用了高通820am做主处理器，也就是座舱领域常见的SA820A加4G Modem。
