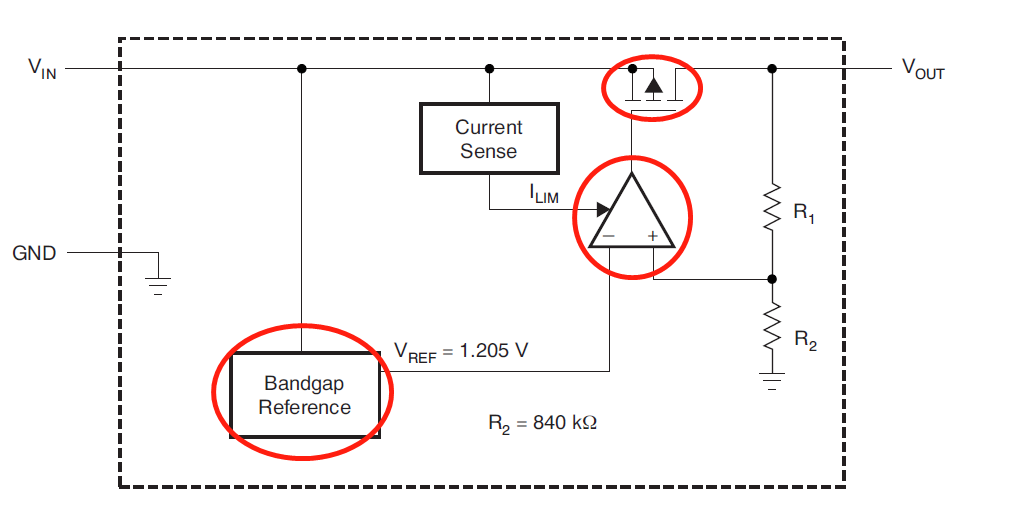

LDO的噪声来源？如何抑制？ LDO 的噪声分为 LDO 内部的噪声和 LDO 外部的噪声；LDO 内部的噪声主要是来自内部电路的带隙基准源，误差放大器以及功率管。LDO 外部的噪声则主要来自于输入。对于一些LDO 手册中，PSRR 是表征 LDO 抑制外部噪声的能力。 对于LDO内部带隙基准源产生的噪声，主要有以下三种方法进行抑制： 1、降低误差放大器的带宽，抑制了带隙基准源的高频噪声。但是降低带宽会使 LDO 的动态性能降低。 2、在带隙基准源和误差放大器之间加低通滤波。高性能的 LDO 都会有一个噪声抑制 NR 管脚，CNR并联在带隙基准源和 GND 之间，起到低通滤波的作用。 3、在反馈电阻 R1 上增加前馈电容 CFF。 作者：极客石头 在搞事情的路上越走越远。 查看极客石头的所有文章。
