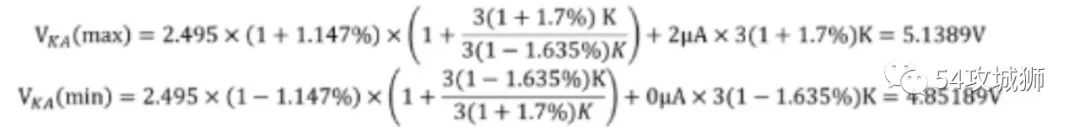

5V的LDO电源的WCCA分析 WCCA(WorstCase Circuit Analysis)分析方法是一种电路可靠性分析设计技术，用来评估电路中各个器件同时发生变化时的性能，用于保证设计电路在整个生命周期的都可以可靠工作。通过WCCA分析，验证在上述参数在其容差范围内发生变化时，温度检测电路的精度是否满足需求。 根据稳压输出电路可以推导出输出电压的计算公式 由公式可以直观的看出输出电压的误差主要受Vref、Iref和R1、R2误差的影响。 下面根据这三部分的误差因素，来计算输出电源的误差大小。 初始容差 根据手册提供的数据，可以求得参考电压Vref的初始容差为±1%； 温漂误差 由温漂带来的误差增益大小为 (±14mV)/2495mV×100%=±0.561% ； Vref的总误差大小为 √((1%)^2+(0.561%)^2 )=±1.147% 参考电流影响 由手册可知参考电流的典型值为2μA（一般认为典型值为3sigma值） 分压电阻容差影响(选用1%精度的电阻) 分压电阻的容差，对于1%精确度的电阻，其容差的大小为（-1.635%，1.7%）。 综合上述影响因素，再根据输出电压公式，可以计算出输出电压的最大值和最小值。 因此输出电源的误差范围在[-2.962%,2.778%]。 分压电阻容差影响(选用0.1%精度的电阻) 对于0.1%精确度的电阻，其容差的大小为（-0.238%，0.265%） 依据0.1%的电阻容差计算输出电压的最大值、最小值分别是 因此输出电源的误差范围在[-1.592%,1.32%]。
