高速TIA减小Cstray杂散电容

对于高速TIA的PCB来说，最大的挑战就是如何减小杂散电容Cstray了。这是为什么呢？假如带宽很高，增益很高，那么Cf可能需要设置在如0.5pF，而普通贴片电阻的杂散电容就有0.1pF。如果未经任何处理，那么跨阻自身的电容就会吃掉20%的带宽！我们这里只讨论跨阻的Cstray，其实还有求和节点的Cstray，它可能也会吃掉带宽和增加噪声等。

最近刚好做TIA的PCB，在LTC6268 和LTC6268-10的数据手册中，学到了一种非常有效地减小RF的杂散电容的方法，至少从他们的实验数据看是这样的。本文就是针对这种方法的介绍。

一、通过实验数据直观感受该方法的有效性



我把LTC6268 和LTC6268-10数据手册中的实验数据，用图表重新做了整理，可以更直观展示该方法在减小Cstray上面的效果。

1.1 LTC6268数据手册中的数据展示



	跨阻封装	未实施 Cstray （pF）	实施后 Cstray （pF）
LTC6268	0603	0.13	0.0271

表1 LTC6268是否实施了该方法的杂散电容对比

简单说下他们的测试方法。LTC6268数据手册的数据是这样测试出的，测试电路参见图1，跨阻为499K，没有加Cf。在这个电路中，GBW没有限制带宽，所以该电路的带宽可以认为完全是由跨阻自身的杂散电容导致的，它减小了高频增益。在激发PD的激光器驱动器上施加不同频率的正弦波，测试TIA输出的频率响应，可以间接得到跨阻的杂散电容，频响参见图2和图3。

图1 LTC6268测试减小Cstray方法有效的测试电路

图2 无特殊处理图1电路的频响，f-3dB=2.5Mhz，通过TIA信号带宽公式1/(2*pi*RC)可以得到此时的Cstray=0.13pF

图3 特殊处理了图1电路的频响，f-3dB=11.2Mhz，通过TIA信号带宽公式1/(2*pi*RC)可以得到此时的Cstray=0.0271pF

1.2 LTC6268-10数据手册中的数据展示



	跨阻封装	未实施 Cstray （pF）	实施后 Cstray （pF）
LTC6268-10	0805	0.1	0.0116

表2 LTC6268-10是否实施了该方法的杂散电容对比

这里简单说下表3数据的测试方法。测试电路参见图4，跨阻为499K（0805封装），没有加Cf。在这个电路中，GBW没有限制带宽，所以该电路的带宽完全是由跨阻自身的杂散电容导致的，它减小了高频增益。他们是如何测试出跨阻的Cstray呢？通过测试该电路的阶跃响应即可，施加给激光器一个脉冲信号，它的Tr非常小，比如1ns，小于输出的Tr才行。测试TIA输出的脉冲信号Tr，利用BW=0.35/Tr间接得到带宽，就可以间接得到Cstray。

通过阶跃响应（包括LTC6268的频域响应）也可以间接看到，放大器自身的GBW并没有限制TIA的带宽，带宽主要是由于跨阻的Cstray限制的。如果放大器自身的GBW不够，阶跃响应或者频率响应是可以看到震荡迹象的，因为PD有结电容（这个结电容是分析TIA电路的关键）。

图4 LTC6268-10测试减小Cstray方法有效的测试电路

图5 无特殊处理图4电路的阶跃响应，Tr=87ns，BW=4Mhz(BW=0.35/Tr），通过TIA信号带宽公式1/(2*pi*RC)可以得到此时的Cstray=0.1pF

图6 特殊处理了图4电路的阶跃响应，Tr=10.3ns，BW=34Mhz(BW=0.35/Tr），通过TIA信号带宽公式1/(2*pi*RC)可以得到此时的Cstray=11.6fF

二、电阻杂散电容的计算与影响因素



在介绍该layout方法之前，我们再简单了解下跨阻自身的杂散电容，通过图6即可看到如何计算，以及哪些因素会影响它的大小。

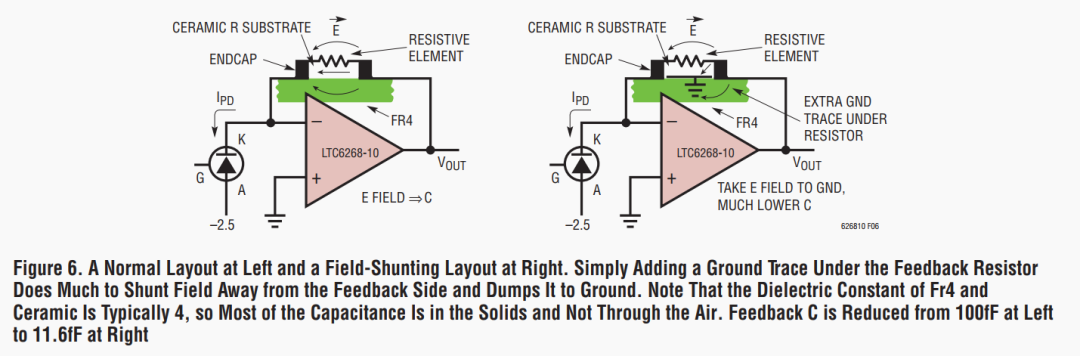

图7 跨阻自身寄生电容的由来

这里有个疑惑。通过表3可以看到，0805电阻的杂散电容跟0603的差不多，甚至还小了0.03pF，这跟图6的公式不符合啊？因为0805的焊盘比0603更宽，也就是公式中的l更大，那么为啥它会更小呢？我暂时也不太理解，可能是测试电路的缘故吧，因为TIA的信号带宽不能完全归咎于跨阻的Cstray，这是不公平的。

	跨阻封装	未实施 Cstray （pF）
LTC6268	0603	0.13
LTC6268-10	0805	0.1

表3 两种封装跨阻的Cstray

三、减小高速TIA跨阻Cstray的方法



那么，他们是用了什么魔法，这么有效地减小了跨阻的Cstay呢？其实操作也很简单，参见图7，上面也有原理介绍，就是中间的地线屏蔽了电场。具体的PCB操作参见图8。需要注意的是，跨过电阻中间的这条地线尽量靠近Vout节点，这样也是为了减小求和节点的电容。

图8 一种减小高速TIA跨阻Cstray的方法

图9 具体PCB操作（减小跨阻杂散电容的方法不是覆铜，而是在跨阻两个焊盘之间走地线）

四、减小高速TIA跨阻Cstray的另一种方法



减小跨阻的杂散电容的方法还有另外一种，参见图6，即一个跨阻拆分成两个等值的电阻串联。无论如何，这种方法都能够减小1/2的Cstray，因为串联两个等值的电容，总电容等于它的一半。图8中，他们用了前面介绍的方法，减小了还不到一半。但是这种方法也有弊端，会增加TIA布板面积，PD距离求和节点也会距离变远等。

图10 减小跨阻杂散电容的另一种方法，串联跨阻

总结一下，本文介绍了高速TIA电路布板的重点在于减小杂散电容，以及原因。数据展示了LTC6268 和LTC6268-10手册介绍的减小Cstray方法的有效性，以及如何实践。还介绍了另一种减小Cstray的方法。
