该设计已被 OpenPOWER 基金会的 LibreBMC 工作组采用。
主要功能
- Artix-7 FPGA – XC7A100T-FGG484

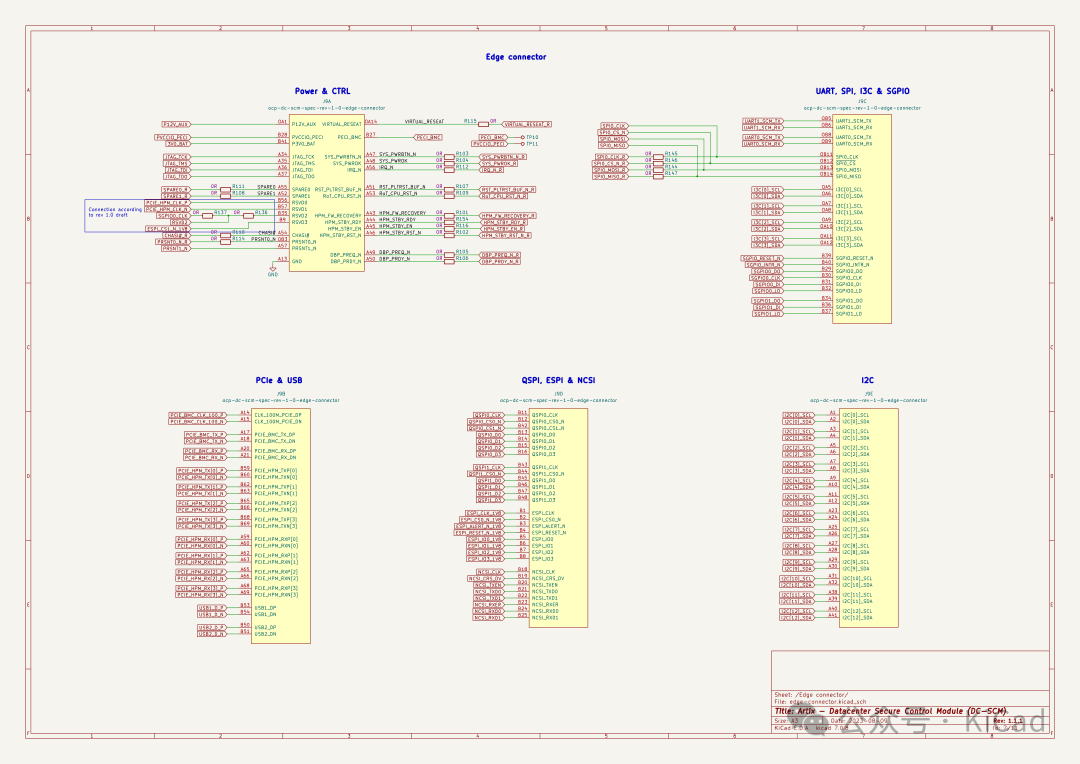

- DC-SCI 标准 168 针 4C+ 边缘连接器

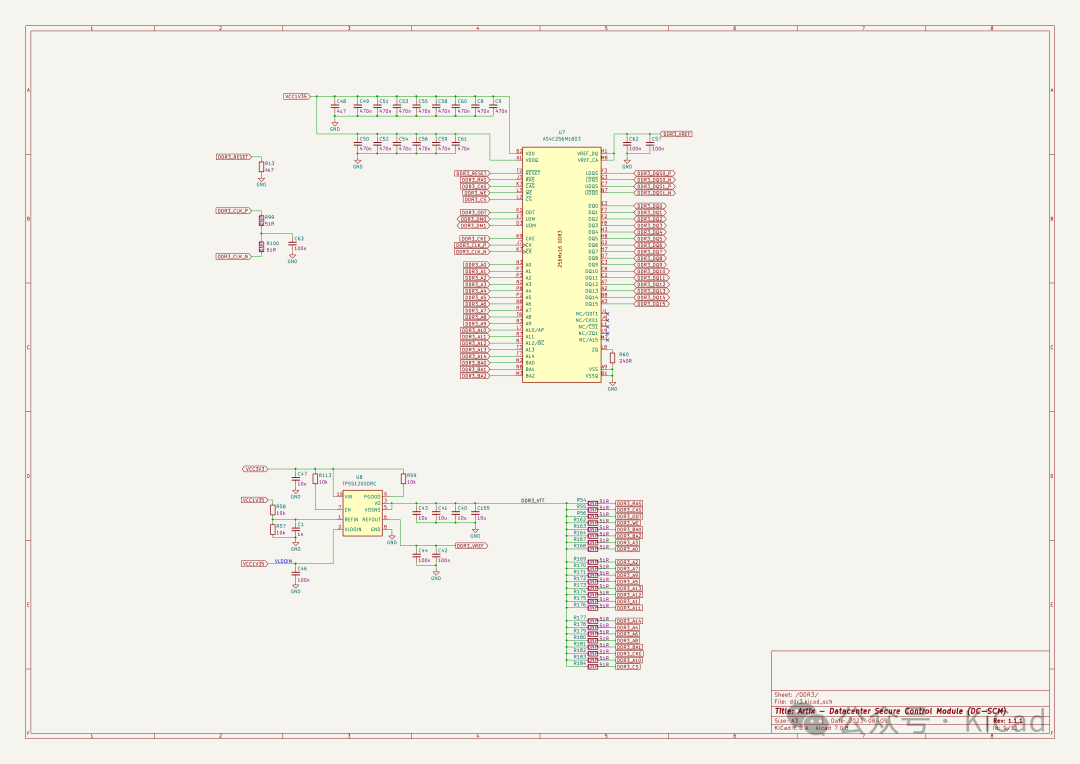

- 板载 DDR3 DRAM (AS4C256M16D3) 和 eMMC (MTFC16GAPALNA-AIT)
- 4x SPI FLASH 存储器

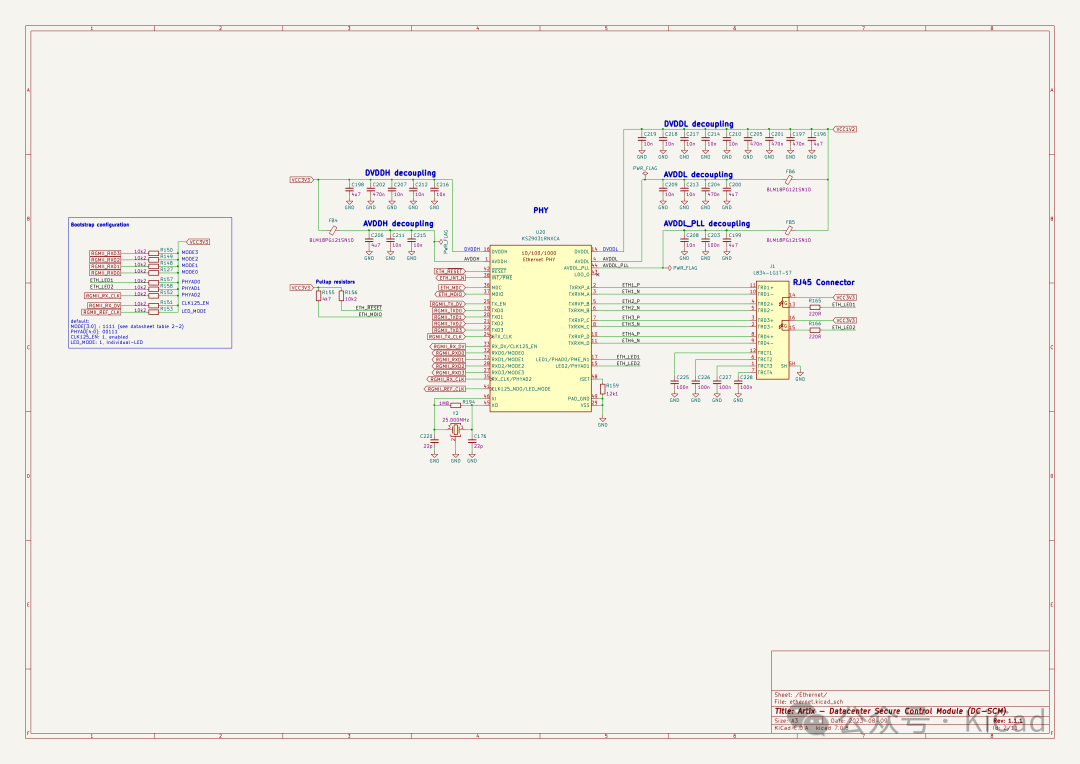

- 通过 KSZ9031RNXCA PHY 的千兆以太网
- JTAG 连接器

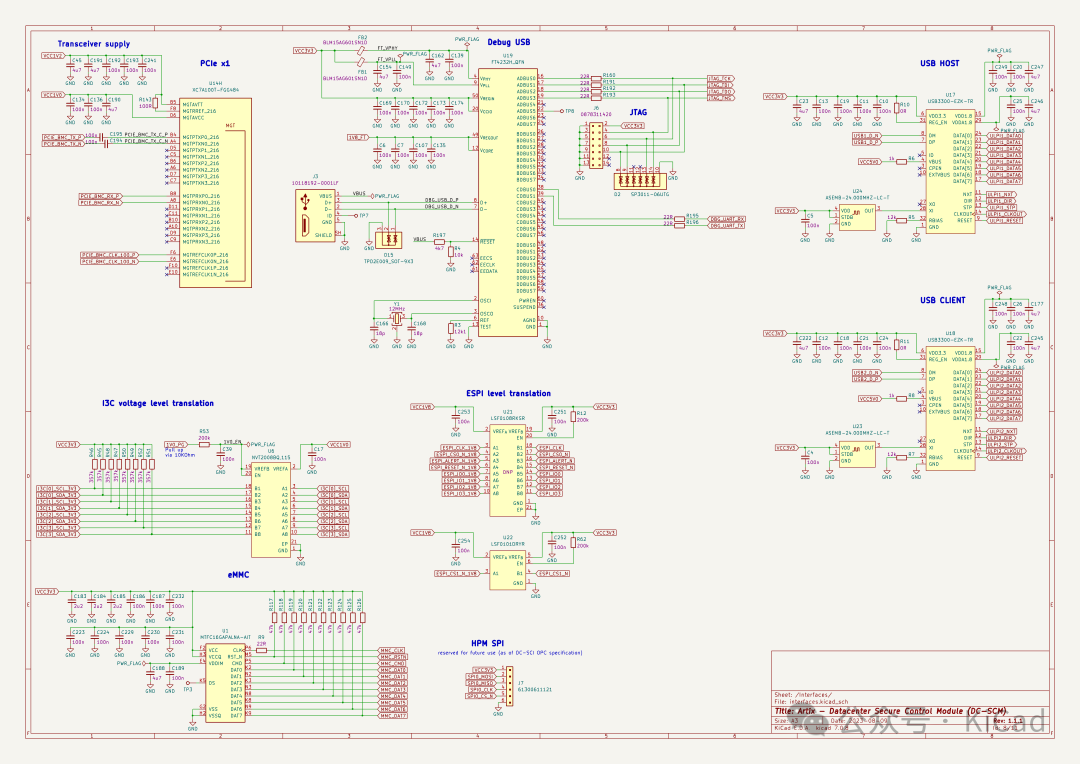

- 主机和客户端 USB（通过 USB3300-EZK-TR PHY）

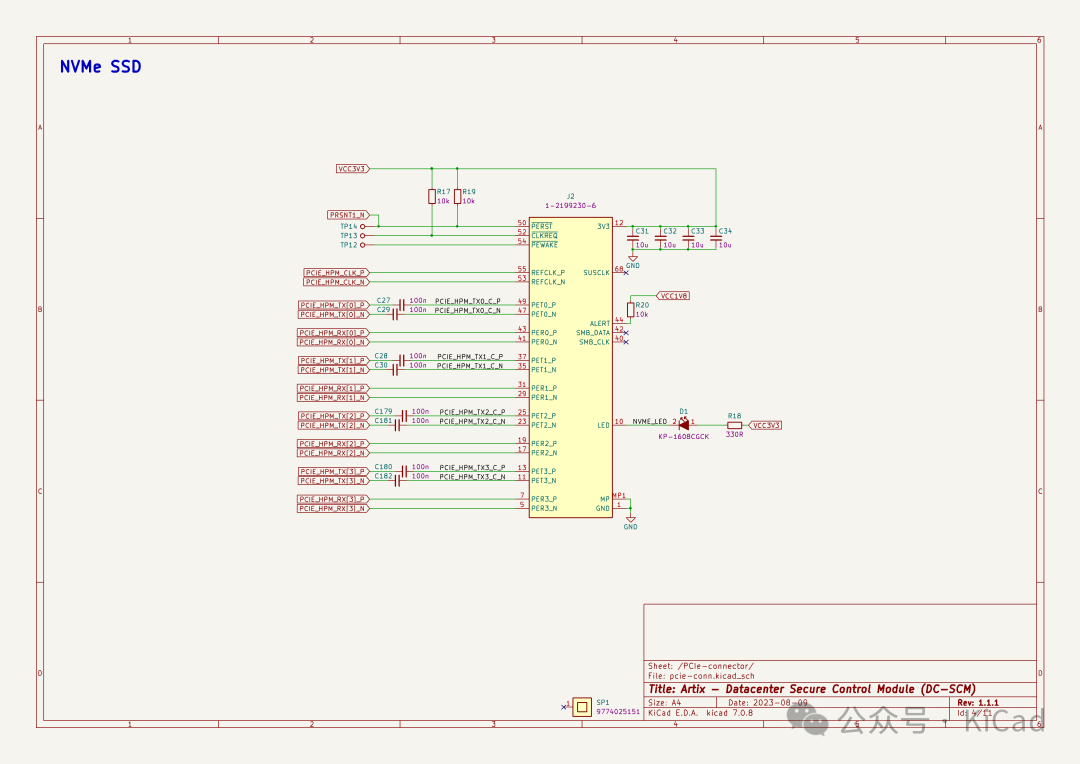

- M.2 NVMe 接口
- 13x I2C 总线、4x I3C 总线
- 2x UART
- SPI 连接器
- RoT 模块连接器
- TPM SPI 连接器

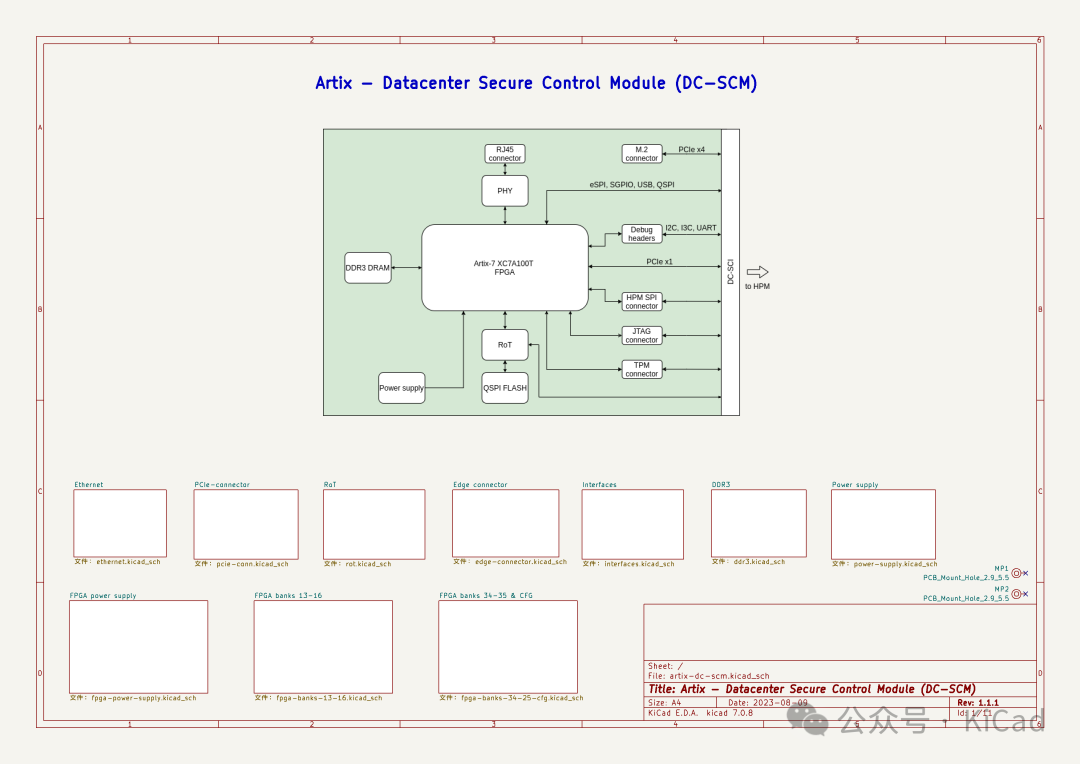

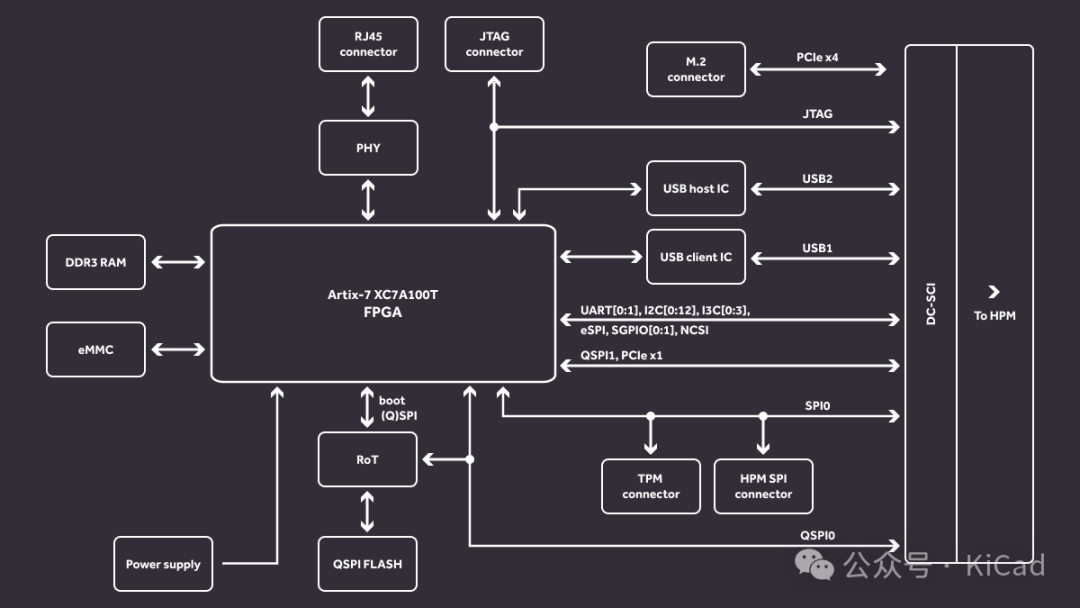

系统框图
License
Apache 2.0
仓库 & 下载
可以在Github中获取开源仓库：
