结温Tj的估算

Tj估算时所使用的基本计算公式

首先,让我们来了解一下TJ估算时所使用的基本计算公式。TJ可以通过以下两个公式进行估算。

①根据环境温度TA求得:

②根据实际使用状态下的IC封装顶部中心温度TT求得:

两个公式中都出现的功耗P,基本上都是IC的电源电压和电源电流的乘积,但是需要考虑IC的功能(电源IC、运算放大器等)和输出负载电流等因素。不管怎样,根据IC消耗的电流和电压求出功耗这一点是一样的。下面以线性稳压器为例进行估算。

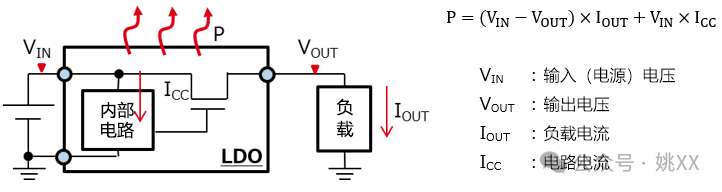

这是最简单的例子,VIN×ICC是IC自身的功耗,输入/输出差(VIN-VOUT)×IOUT是负载的功耗,它们的总和就是这个IC整体的功耗。

使用θJA进行TJ估算时的计算示例

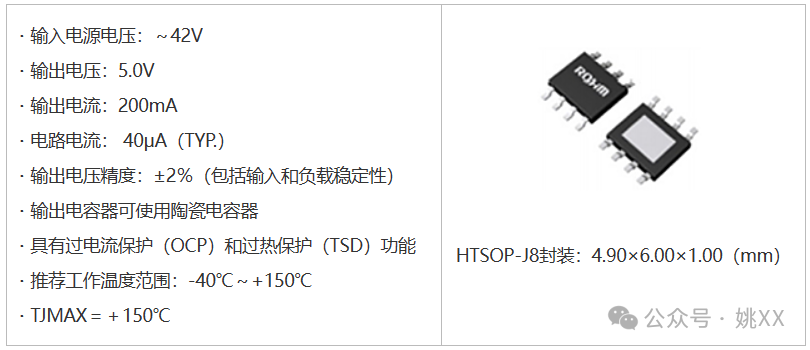

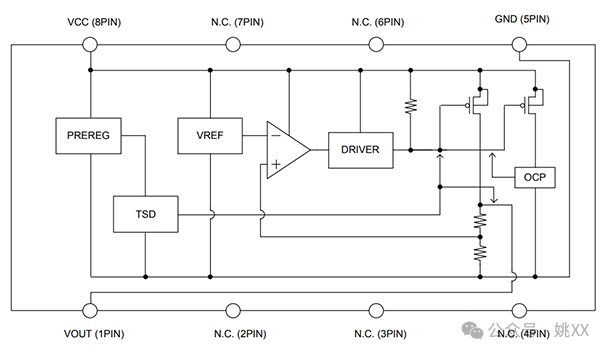

作为示例,我们将使用LDO线性稳压器BD4xxM2-C系列的BD450M2EFJ-C。其简要规格和框图如下:

计算示例

根据以下条件设置来计算功耗P。


※VIN在本IC中用VCC来表示。

将值代入计算功耗P的公式中。

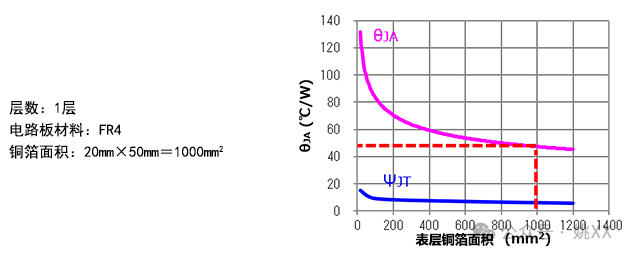

在这里根据环境温度TA来计算TJ。关于θJA,假设是在安装于下列电路板上的状态下,我们根据图表来求θJA

根据图表,设θJA为48℃/W,TA为85℃,在这些条件下计算TJ

如前面的规格所示,这款IC的TJMAX为150℃,因此可以判断该条件是容许范围内的使用条件。

如果估计会超过TJMAX,则需要更改条件。可以更改的是:降低功耗P、降低环境温度TA、降低热阻θJA。但输入输出电压和输出电流等电气规格是必要条件,因此通常很难更改。也可以通过增强冷却来降低TA,但在已经将该项作为设备的运行规格设置好了的情况下,则很难更改。要想降低θJA,可以通过增加实装电路板的铜箔面积来实现。此外,如果IC有多种封装可选,则可以选择具有较小θJA的封装。不管怎样,由于涉及到电路板布局的更改,因此在设计阶段就充分准确地估算TJ是非常重要的。

通过实测来估算TJ

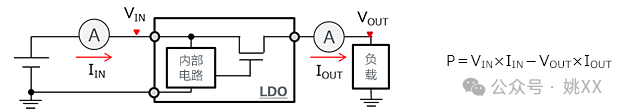

上述计算是基于电源的设计条件进行的,但如果IC已经安装在电路板上了,则可以通过实际测量功耗P在接近现实条件下来估算TJ。如下图所示,由于IIN等于ICC+IOUT,所以VIN(VCC)×IIN为输入IC的总功率,减去输出功耗VOUT×IOUT得到的值即为IC的功耗P。

使用θJA进行TJ估算的计算示例到此结束。功耗的计算方法通常在IC的技术规格书中会有说明,所以请务必查看技术规格书。

使用ΨJT进行TJ估算时的计算示例

要使用ΨJT求出TJ,需要实装电路板条件、其IC技术规格书等资料中提供的ΨJT值、IC的功耗P、以及实际使用状态下IC封装顶部中心温度TT的值。正如上一篇文章中所介绍的,P使用根据技术规格书中的消耗电流值计算出来的值,或实测的消耗电流值。在本例中,使用上次得到的计算值P=0.85W。TT需要实际测量。

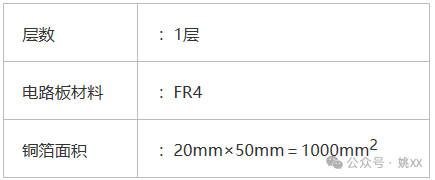

首先,安装电路板条件如下

从图中读取到的ΨJT为6℃/W,TT的实测值为115℃。右侧为TT的测量示意图。使用热电偶测量封装顶部中心的温度。
以下是计算公式和结果。

由于示例IC的TJMAX为150℃,因此可以判断该条件是容许范围内的使用条件。

如前所述,使用ΨJT进行TJ估算时,由于使用实测的TT值,因此具有可以估算其工作条件下的TJ值的优点。

使用瞬态热阻的计算示例

瞬时波动示例

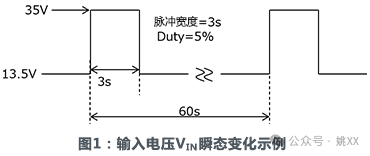

IC还使用与之前相同的LDO线性稳压器BD450M2EFJ-C。条件要考虑输入电压VIN如图1所示产生瞬时波动的情况。稳态输入电压为13.5V,这里是一个在60s的周期内、从13.5V变为35V达3s时长的例子。

当输入电压发生瞬时波动时,最终,功耗也会发生瞬时波动,因此可以想象TJ也会随之波动。在这种情况下,需要使用瞬态热阻计算出瞬态温升,将瞬态温升与稳态TJ相加来计算TJ

什么是瞬态热阻?

严格来讲,TJ通常从通电的时间点开始上升(发热),经过一定时间后趋于稳定。正常的热阻θJA是在稳定状态下的发热量除以功耗而获得的值。而瞬态热阻则具有时间参数。在图1的示例中,瞬态热阻是VIN从13.5V变为35V并经过3s时所产生的热量除以波动的功耗而获得的值。

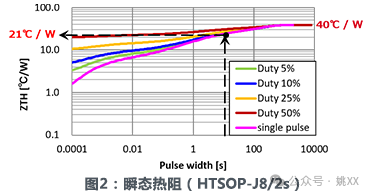

图2为瞬态热阻示例。从图中可以看出,瞬态热阻ZTH随着瞬态时间(脉冲宽度)的增加而增加,大约300s后热阻值趋于稳定。

瞬态热阻通常会以曲线图的方式提供,可以根据图中的瞬态时间(脉冲宽度)来读取瞬态热阻值。从该图中可以读取到3s/周期(Duty)5%情况下的瞬态热阻ZTH(黄绿线)为21℃/W。此外,40℃/W的稳态值是作为封装的θJA值提供的。

使用瞬态热阻值进行TJ估算时的示例

如前所述,TJ是将使用瞬态热阻计算得到的瞬态温升与稳态TJ相加求得的。计算步骤是:先计算稳态和瞬态功耗,接下来使用它们的热阻计算各自的温升(发热量),然后,将稳态和瞬态时的发热量之和加上TA,得到瞬态TJ。下面我们来具体计算一下。

计算稳态VIN=13.5V、VOUT=5.0V、IOUT=90mA、ICC=40μA(TYP)时的功耗

计算瞬态VIN=35V时的功耗P2。请记住,P2是包括稳态P1=0.77W在内的值。

使用上述稳态热阻θJA=40℃/W和3s/Duty 5%的瞬态热阻ZTH(3s)=21℃/W,分别计算出它们的TJ的温升。瞬态期间的温升是通过从P2中减去常温下的功耗P1得到的功耗值计算出来的。

稳态温升

瞬态温升

两种温升相加,求得整体的温升。

整体温升

最后,通过加上瞬态环境温度TA来求得TJA为65℃。

瞬态的

这样,我们就获得了13.5V的VIN在60s的周期内瞬时上升到35V达3s时长的条件下的最大TJ。图3是VIN瞬态变化与温升关系示意图。由于图2所示的瞬态热阻特性具有时间参数,因此温升波形是VIN的积分波形。

此前的TJ计算是为了掌握功耗瞬时增加时的TJ峰值。还有一种不同的方法,是通过平均功耗来估算TJ。下面是在上述相同条件下的计算示例。热阻值使用稳态热阻θJA=40℃/W。

平均功耗 ※0.05来自Duty=5%
平均温升

在前面的计算中,瞬态期间的温升为71.3℃,因此我们可以看出平均功耗的计算方法在这种情况下是不适用的。
在热计算中最重要的确认要点是TJ是否超过了绝对最大额定值TJ MAX。绝对最大额定值是即使一瞬间也不能超过的值,因此有必要知道瞬态期间的峰值温度。

当瞬态时间足够长时(暂且不论这是否称为“瞬态”),例如,在图2的示例中,当脉冲宽度超过300s时,瞬态热阻=稳态热阻,因此只要通过稳态热阻求最大功耗时的TJ,并确认该值小于TJ MAX即可。
