弹簧针的常用材料包括不锈钢、黄铜和铜，通常镀镍或镀金以提高导电性和耐腐蚀性。但让我们更详细地研究一下。
那么，什么是弹簧针？ 弹簧针 是一种电连接器，它使用柱塞、筒体和弹簧机构在机械应力下保持接触。这些组件中的每一个都有不同的材料。弹簧针，也称为弹簧针，是许多现代电子设备（例如消费电子产品和工业测试设备）中的重要组件。这些针用于提供可靠的电气连接。
目录
关键要点
关键要点
- Pogo pin 由三个主要部分组成：柱塞、筒体和弹簧。
- 弹簧针结构的常用材料包括黄铜、铍铜和磷青铜。
- 镀金可提高弹簧针的电导性和耐腐蚀性。
- 选择正确的材料对于确保电子设备的耐用性和性能非常重要。

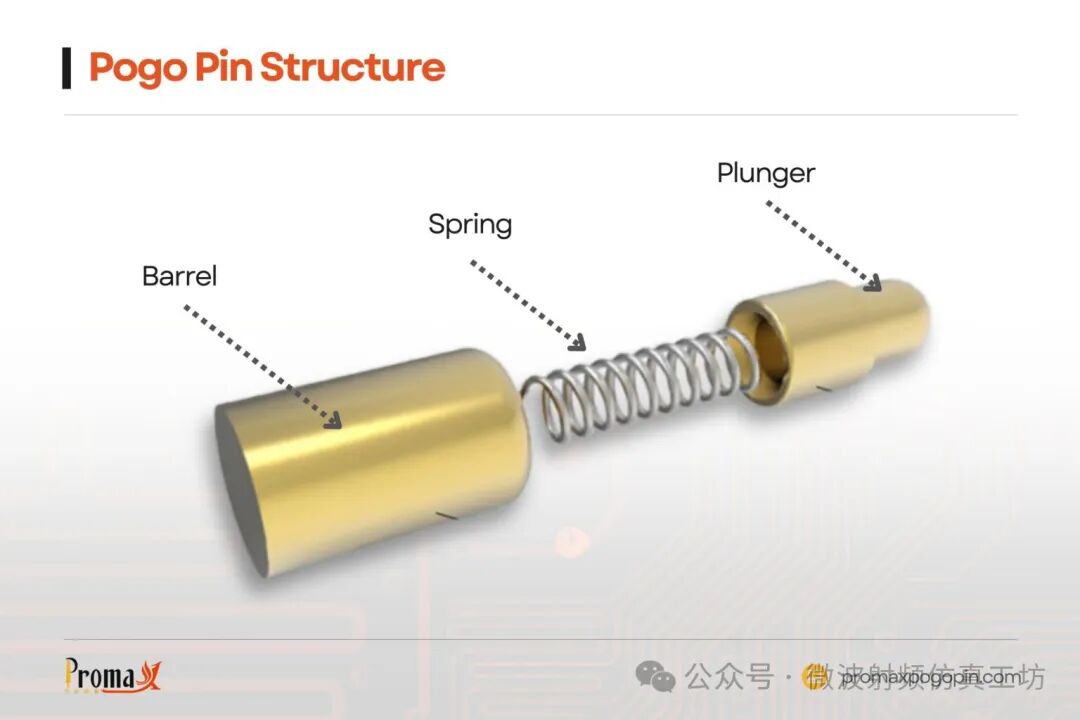

Pogo Pin连接器的结构
pogo pin 的结构包括三部分：柱塞、筒体和弹簧。当对插针施加压力时，柱塞会在筒体内部移动，从而实现稳定的电连接。这种设计确保即使插针未锁定到位，弹簧也能保持与配合面的接触。
此外，柱塞通常略微倾斜，以增强接触点，从而提高性能。柱塞通常设计有圆形或锥形尖端，以便更准确地与接触板接合。这一设计部分意义重大，因为它增加了接触点的数量并降低了接触阻力。弹簧加载机制允许一定程度的移动，处理连接过程中的任何错位，而不会影响性能。

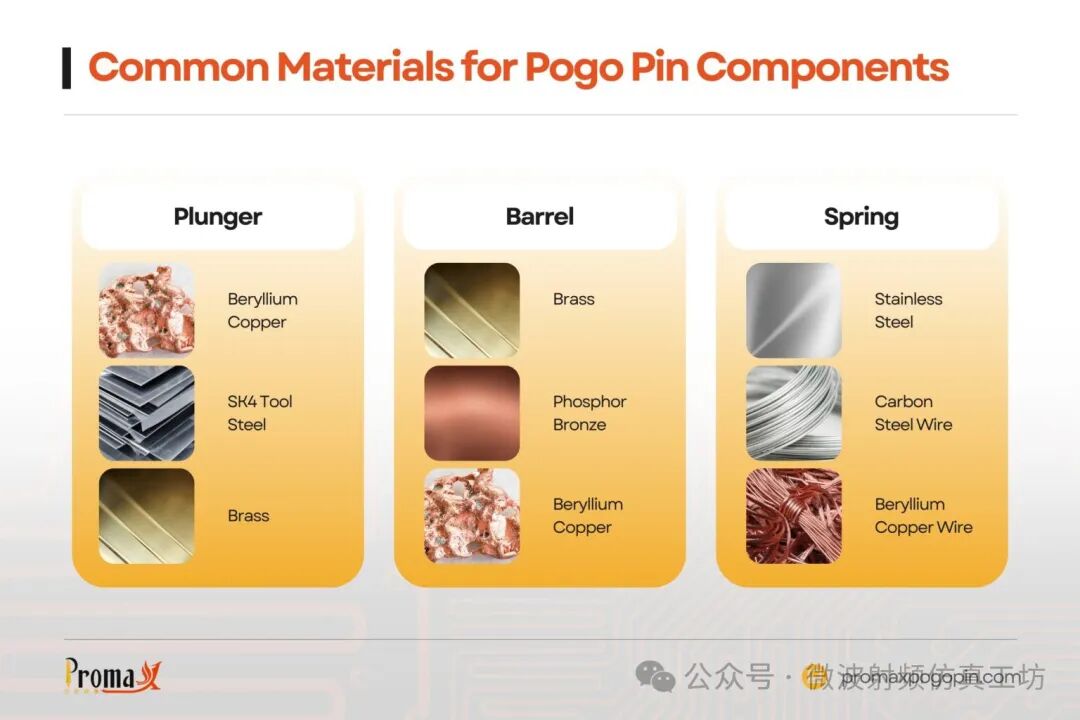

Pogo Pin 常用的材料
弹簧针中最常用的材料包括黄铜、铍铜、SK4 工具钢（高碳钢）和磷青铜。弹簧针用于各种应用，例如 印刷电路板 (PCB)。但是，根据其应用，它将需要不同的基础材料。由于弹簧针包括柱塞、筒体和弹簧，因此每个都需要不同的材料。我们列出了弹簧针每个主要部件最流行的材料：
| 成分 | 材料 | 关键属性 |
|---|---|---|
| 柱塞 | 铍铜 | 高导电性，耐高频使用 |
| SK4 工具钢 | 坚硬，需要热处理 | |
| 黄铜 | 成本效益高，压力下性能较低 | |
| 桶 | 黄铜 | 成本低、导电性好、可能腐蚀 |
| 磷青铜 | 耐腐蚀、适合高频 | |
| 铍铜 | 耐用、低阻力、成本较高 | |
| 春天 | 不锈钢 | 弹性佳、耐腐蚀 |
| 音乐线 | 弹性大，寿命短 | |
| 铍铜线 | 在高压条件下持久耐用 |
| COMPONENT | MATERIAL | KEY PROPERTIES |
|---|---|---|
| Plunger | Beryllium Copper | High conductivity, durable in high-frequency use |
| SK4 Tool Steel | Hard, requires heat treatment | |
| Brass | Cost-effective, lower performance under stress | |
| Barrel | Brass | Low cost, good conductivity, may corrode |
| Phosphor Bronze | Corrosion-resistant, suitable for high frequencies | |
| Beryllium Copper | Durable, low resistance, higher cost | |
| Spring | Stainless Steel | Good elasticity, corrosion-resistant |
| Music Wire | High elasticity, shorter lifespan | |
| Beryllium Copper Wire | Long-lasting under high-stress conditions |
柱塞材料
柱塞材料的选择对其性能影响很大。铍铜因其高导电性和低阻抗而成为一种不错的选择。这种导电材料为需要稳定电流的高频应用提供了耐用的解决方案。
另一种选择是 SK4 工具钢，这种材料硬度高，但需要热处理才能在机械应力下保持其完整性。黄铜也常用于制作柱塞，因为它具有成本效益。然而，与铍铜或 SK4 钢相比，它在高应力条件下的性能可能不如铍铜或 SK4 钢。
枪管材质
pogo pin 连接器的管身在提供电气连接的同时，在保持结构完整性方面起着重要作用。黄铜因其成本低、导电性好而经常被使用。然而，如果镀层不当，黄铜可能会随着时间的推移而腐蚀。
磷青铜是高频应用的另一个不错的选择，因为它具有很强的导电性和耐腐蚀性。在更苛刻的环境中，铍铜也可用于制作桶。它具有更好的耐用性和低电阻，但成本较高。桶材料的选择必须考虑环境条件和操作过程中预期的机械应力等因素。
弹簧材料
弹簧在弹簧针中非常重要，因为它们可以提供必要的力来保持与配合面的接触。不锈钢 (SUS304) 弹簧因其弹性和耐腐蚀性之间的平衡而广受欢迎。它们可以承受极端温度，同时长时间保持其形状。
琴丝或碳钢丝具有高弹性，但与不锈钢相比，其使用寿命通常较短。对于需要在高应力下实现最大使用寿命的应用，铍铜丝弹簧是最佳选择，尽管其弹性较低。弹簧材料的选择直接影响弹簧针的整体性能和使用寿命。
Pogo Pin 的电镀材料选择
电镀材料可以提高导电性和耐腐蚀性，从而大大改善弹簧针的性能特征。镀金因其出色的导电性和抗电化学腐蚀性而被认为是最佳选择之一。这使得它适用于 大电流应用 ，在这些应用中，稳定的电流在装置中很重要。
镀镍可作为镀金的有效底漆。它提供额外的硬度和防腐蚀保护，但如果单独使用，可能会带来一些接触电阻。对于成本敏感的应用，镀金可能不现实，镀锡是一种合理的替代方案。它可以以较低的价格提供足够的导电性。
如何为 Pogo Pin 选择合适的材料
Pogo 针必须采用完美的材料才能满足您的需求，因此选择合适的弹簧力针材料可能非常困难。如果您使用 Pogo 针，以下是一些帮助您选择材料的提示：
- 评估应用要求： 查明弹簧针是否将用于消费电子产品、工业测试设备或其他应用，因为这会影响基于环境条件的材料选择。
- 评估机械应力： 考虑弹簧针在操作过程中将面临的机械应力。选择能够承受这些应力且不会随着时间的推移而失去功能的材料。
- 配接频率： 如果预计配接频率较高，请选择耐磨性更高的材料，例如铍铜或 SK4 工具钢。
- 平衡性能和成本： 虽然优质材料能为您提供更好的性能，但它们也会真正增加制造成本。在性能需求和预算限制之间找到平衡。
Pogo Pin 部件常见材料常见问题解答
弹簧针 (pogo pin) 有哪些不同类型？
Pogo 针有多种类型，包括标准探针针、弹簧针和专为半导体应用设计的探针。这些探针用途广泛，例如连接测试设备中的电信号。
pogo pin 的寿命是多长？
弹簧针的使用寿命可达 100 万次插拔，具体取决于质量和设计。精心制作的弹簧针可最大程度地减少磨损，并确保在使用过程中信号传输的一致性。
pogo pin 防水吗？
虽然弹簧针本身并不防水，但有些设计可以经过处理或封装以提供 防潮性能。在合适的外壳中使用时，它们可以在潮湿环境中保持可靠的连接，而无需焊接。
