PC817为单通道光耦，PC827为双通道光耦，PC837为三通道，PC847为四通道光耦。PC817属于线性光耦元件。

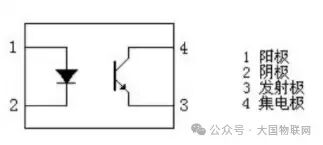

PC817内部框架和引脚图
PC817的生产厂家有很多，其中有些参数可能有差异，我们随便拿一个规格书来看下。
正向电压 (Forward Voltage, V_F)：通常在 1.2V 至 1.4V 范围内，具体值依赖于输入电流。通常工作电流为 10mA 时，V_F 大约为 1.2V。
反向电压 (Forward Voltage, V_R)：6V
对于 LED 输入端，虽然它是单向导电的，但在设计时要考虑反向电压的保护。若输入端反向电压超过一定6V，可能会对光耦造成损坏。可以在输入端串联一个二极管防止反接。

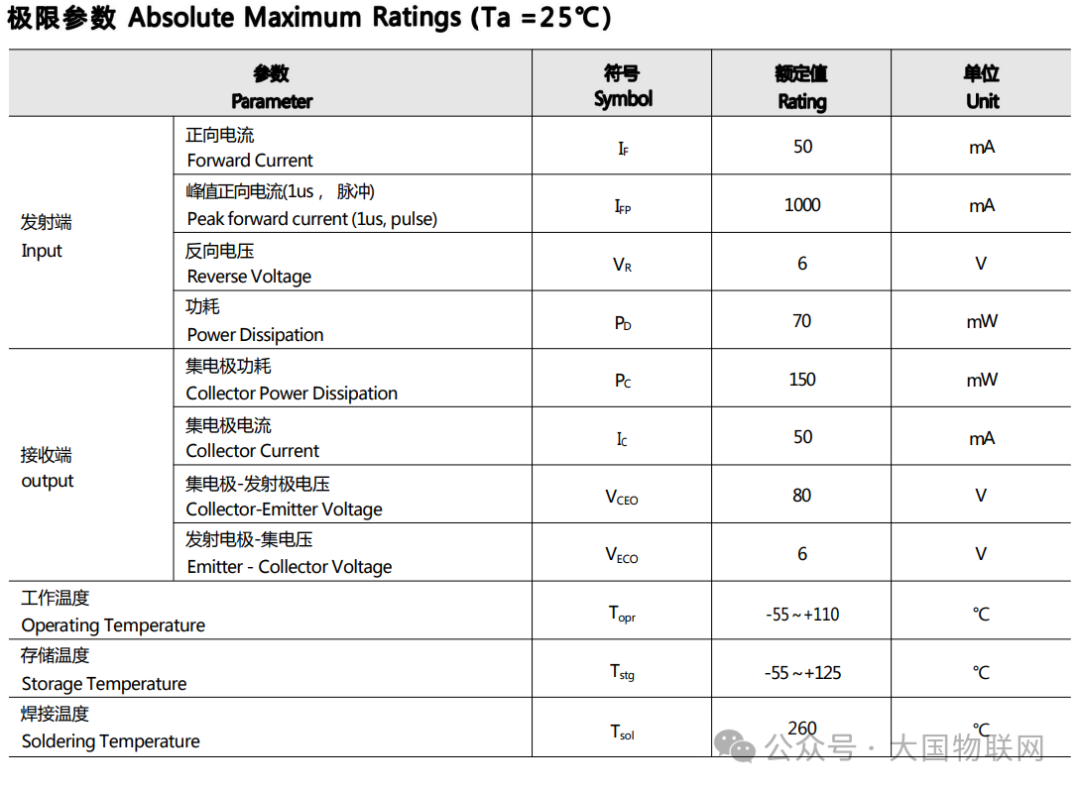

正向电流 (Forward Current, IF)：最大输入电流为 50mA
- 要确保光耦的输入端（LED）驱动电流适当，过大的电流会导致过热或损坏，过小的电流则可能无法有效驱动光电晶体管。常见的推荐输入电流为 10mA 至 20mA。

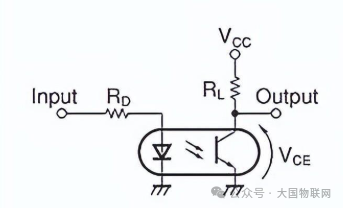

- 选择适当的限流电阻来控制输入电流。例如，当驱动电流为 10mA 时，可以根据电源电压计算限流电阻

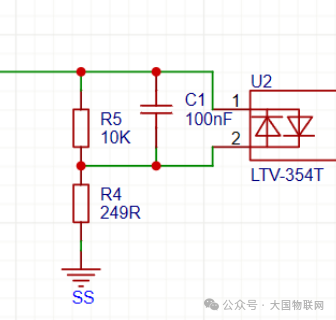

电容C1可以滤除信号线上的杂波干扰，尤其是现场使用劣质的开关电源的时候，杂波干扰非常大，这个电容建议必须要加，大小根据实际情况调整，太大的电容可能影响响应速度。
集电极-发射极电压 (V_CEO)：最大为80V，不同厂家的产品可能参数不同。使用时，输出端最大电压不要超过此值。
集电极电流 (I_C)：最大为 50mA。由于输出驱动能力有限，因此需要合理设计负载电路。

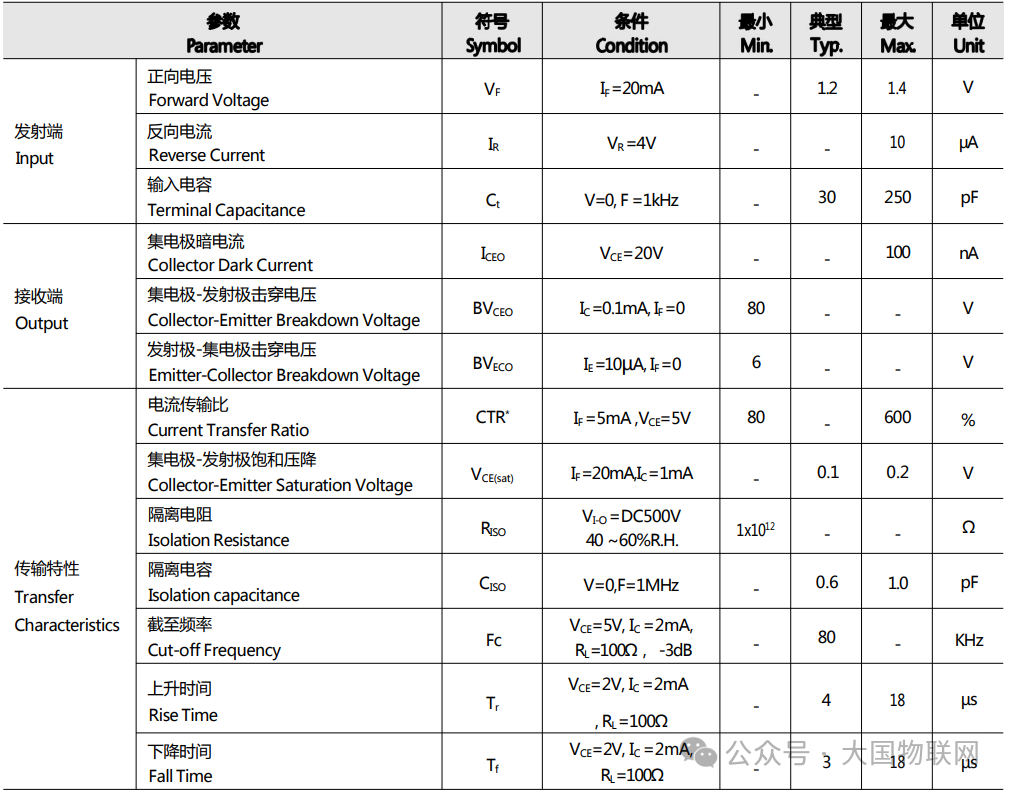

CTR (Current Transfer Ratio): 这是光电耦合器的一个关键参数，表示输入电流和输出电流之间的比率。CTR越高，意味着相同的输入电流可以引起更大的输出电流，通常在 50% – 600% 之间。当然这个值只是在放大区有效。
由于我们是用作传输数字信号，所以只用关注光耦的截止区和饱和区。所以输出电阻的选择也至关重要。
当输入端为10mA时，该光耦的传输比最小为50%，也即输出端在外部电路合适的情况下，最小也有输出10mA*50% = 5mA 的能力。所以，为了保证输入端有电压时输出端进入饱和区，则需要的输出端电阻最小为：
RL = 3.3V / 0.005 = 660欧姆
当电阻更大时，导通时电阻上的压降更大，就更容易进入饱和区。所以该阻值要往大了选。
另外，CTR受温度，IF，VCE，批次都有关系，因此要保留足够的余量。
PC817ABCD，尾缀不同CTR电流参数比不同，A最小，D最大。CTR比越大。
响应时间 (Rise Time / Fall Time)：
上升时间 (Rise Time, t_r) 和 下降时间 (Fall Time, t_f)：一般情况下，响应时间在 1μs 到 5μs 之间，取决于输入电流和负载条件。
PC817 的响应时间相对较慢，如果应用场合要求高速切换（如高速数字信号传输），可能需要选择响应时间更快的光耦

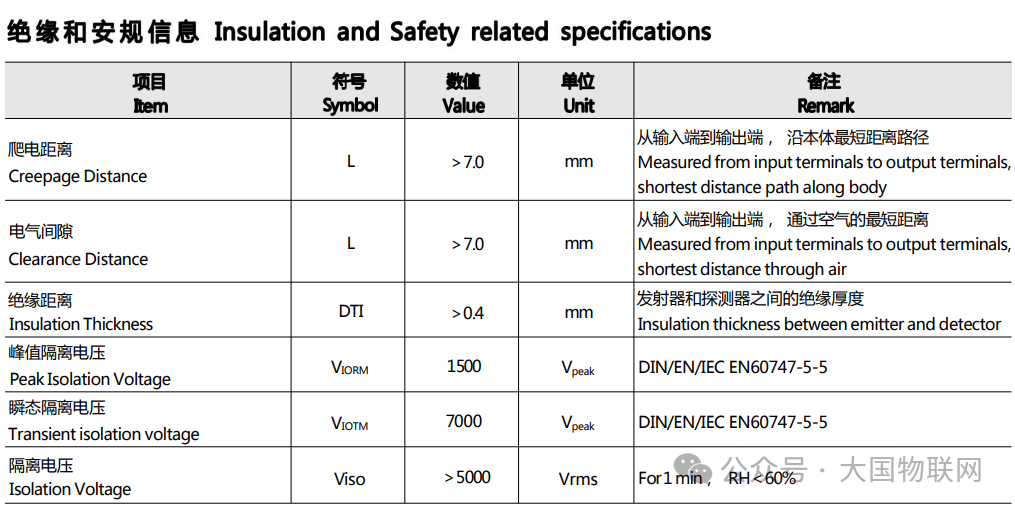

隔离电压 (Isolation Voltage)：PC817 的工作隔离电压通常为 5000V，这表示输入和输出之间可以保持较高的电气隔离。
应用：
当两个电路系统之间需要传输信号，但为了避免电压波动、瞬时过电压、共模干扰等影响，必须进行电气隔离时，使用光耦来实现隔离。例如：在一些高电压设备（如工业设备）上，传感器采集到的信号通过光耦进行隔离，确保数据传输的安全性和稳定性。
在不同电压电平之间需要进行信号转换时，光耦可用于确保信号的完整传输。如5V系统与3.3V系统之间的信号传输，光耦可以用来在两者之间实现信号的传递，同时提供电气隔离。
当需要监控电流或控制开关状态，尤其是在电流较大或者电压较高的电路中，光耦可以用来隔离控制端与受控端，防止电流过大或过高的电压损坏控制电路。比如，在继电器驱动中，光耦用于电路的隔离和控制。通过光耦传递控制信号来驱动继电器开关电路，而无需担心继电器的电压和电流对控制电路的影响。在电源管理系统中，光耦可以用于检测电流大小并在电流过大时控制电路的开关，提供保护。
光耦具有较好的抗干扰性和高速响应能力，适合于传输高频信号，尤其是在干扰较大的环境中。
在一些长距离的信号传输中，光耦能够有效地传输信号并避免信号衰减，同时提供电气隔离。
在一些需要安全设计的系统中，如医疗、航空、军事等，光耦可以作为电气隔离装置，以保障操作人员的安全。
一些敏感电路（如微控制器、传感器等）容易受到外部高电压或噪声的影响，光耦可以作为保护措施，将干扰和高电压隔离开。
