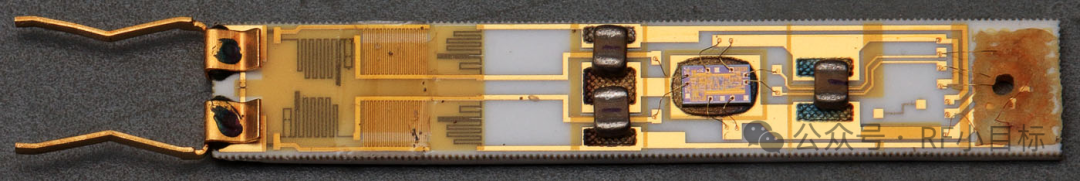

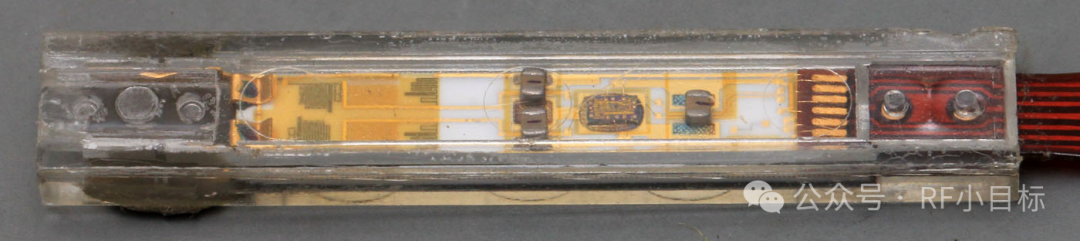

塑料外壳内有一个陶瓷载体。

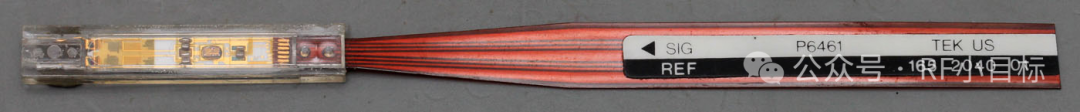

P6461 供电为 +/-15V（红色/黑色）。正电源电位双重连接到箔导体，以便它作为两侧差分输出信号（粉红色）的屏蔽。用于设置开关阈值的两条线（浅绿色/深绿色）被排列成被电源引脚屏蔽。

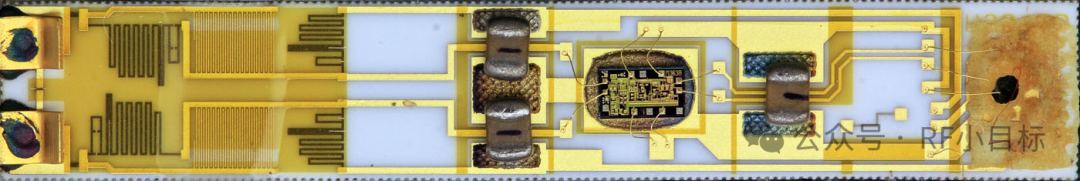

两个接触舌片之间有一条短路线已被切断。短路在生产过程中有两个积极作用。首先，它可以保护比较器免受静电放电的影响。另一方面，这确保了输入端恰好存在 0V，无需任何进一步接触，因此不存在任何潜在的共模干扰，从而使校准更容易。

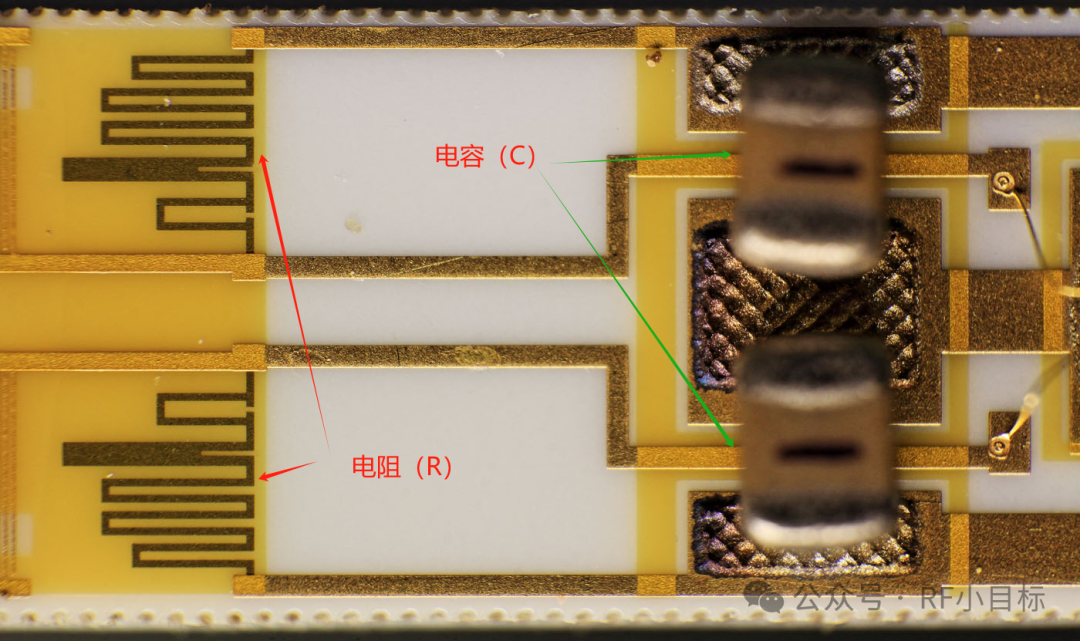

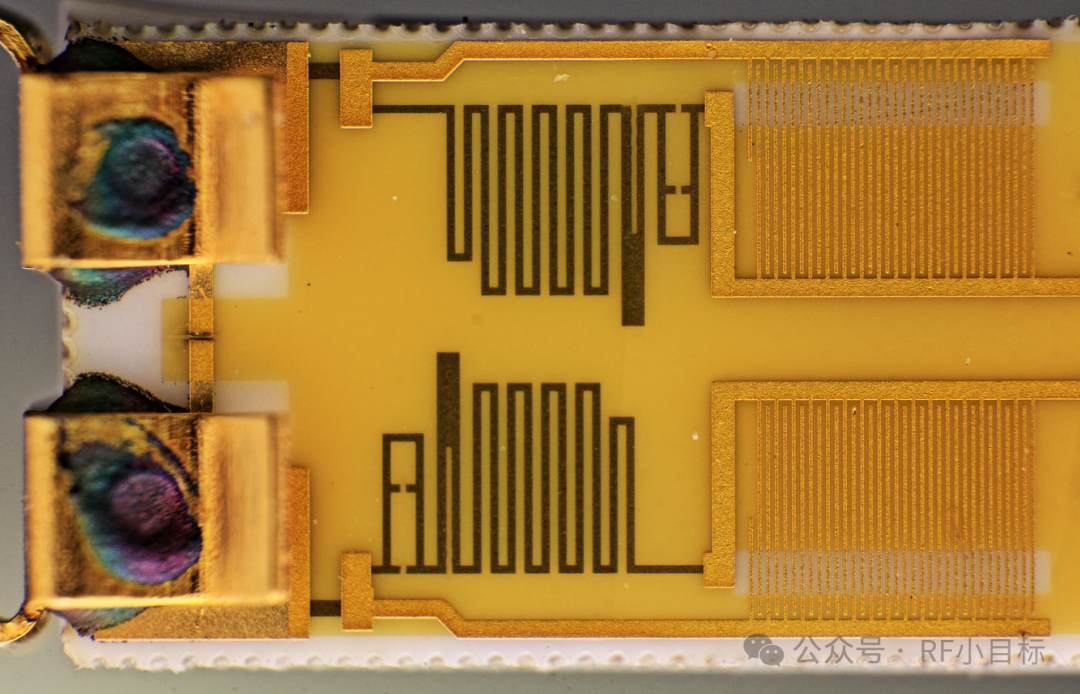

在两条路径中，输入端的一个小电阻器后面分别跟有一个并联电路，该并联电路由一个平衡电阻器和一个由单独的金属层条带构成的电容器组成。
设定开关阈值的电位由陶瓷电容器缓冲，并通过匹配电阻器连接到输入信号。下面的比较器评估总和信号。

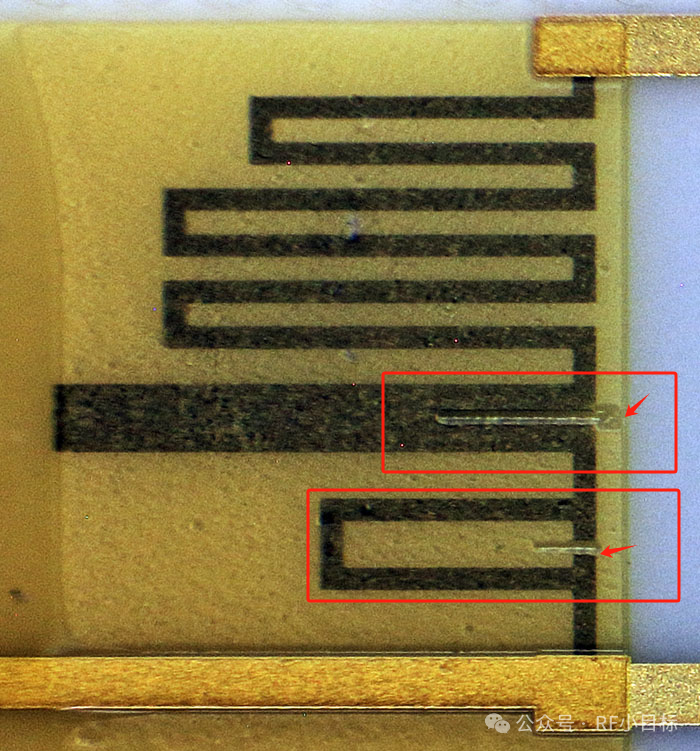

从侧面看，您可以看到调整电阻时产生的凹槽。下部断裂可实现一次性快速增加电阻值。然后通过宽阻力条进行微调。

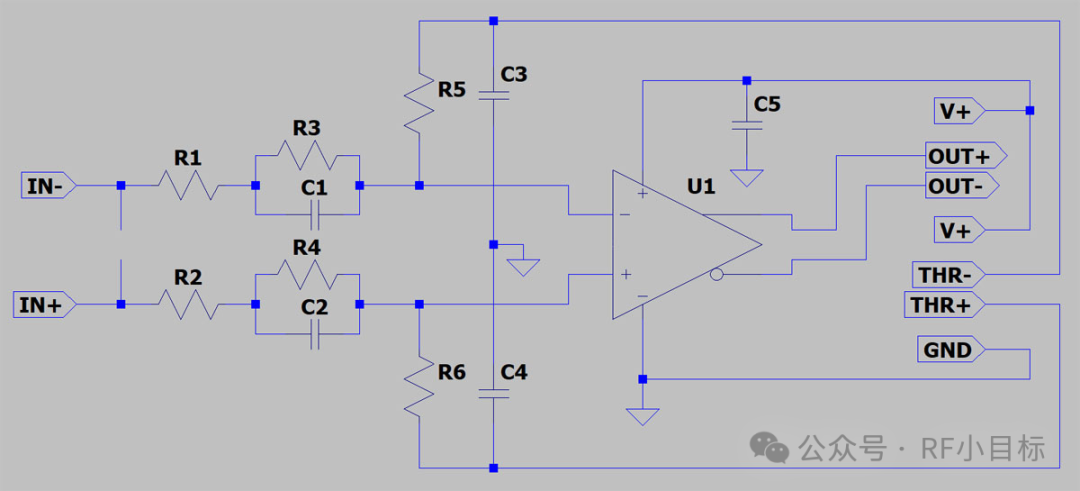

总的来说，这得到了下面的电路图。电阻R3/R4代表比较器的输入电阻。电容C1/C2使电阻的阻抗与后续电路（如示波器探头）相匹配，从而优化高频特性。小电阻 R1/R2 减少了从被测系统到探头的转换过程中的反射。可以使用电阻器 R5/R6 调整比较器的开关阈值。如果测量系统和被测系统采用相同的参考电位，则提供合适的比较电位来设置比较器切换阈值就足够了。然而，由于可以假设参考电位相似但绝不相同，因此必须将差分控制信号馈送到比较器 (THR+/THR-)。电容器C3/C4稳定电位。运算放大器U1最终作为比较器提供差分输出信号。

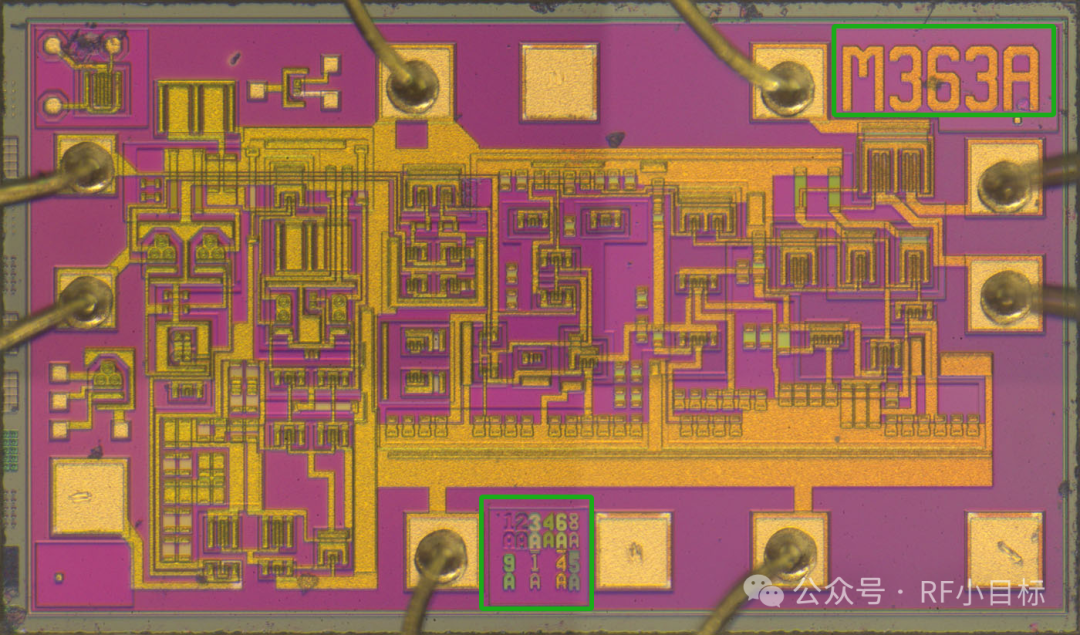

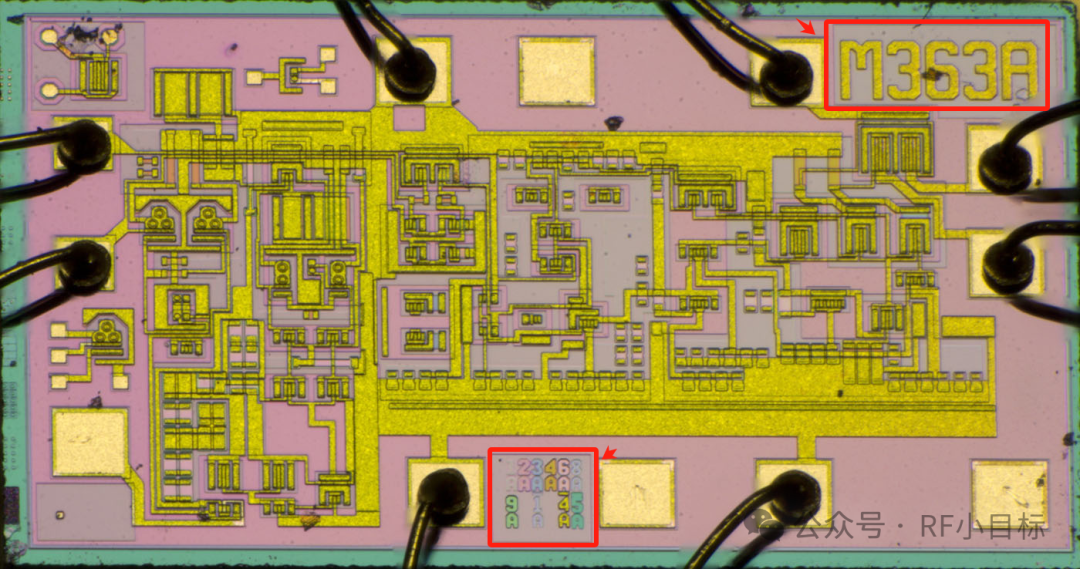

该比较器型号为 M363A。然而，没有找到关于这个名字的更多信息。模具比较清晰。三个隔离的和一个未接触的焊盘表明该设计还可以实现其他功能。

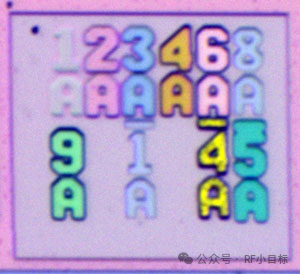

正方形内有十个面具。第二行中数字 1、4 和 5 上方的线条可能给人一种印象，即这些掩模在电路生产过程中被第二次反向使用。然而，这与下方掩模 4 代表金属层的事实相矛盾。极不可能再次使用另一个掩模来对金属层进行图案化。

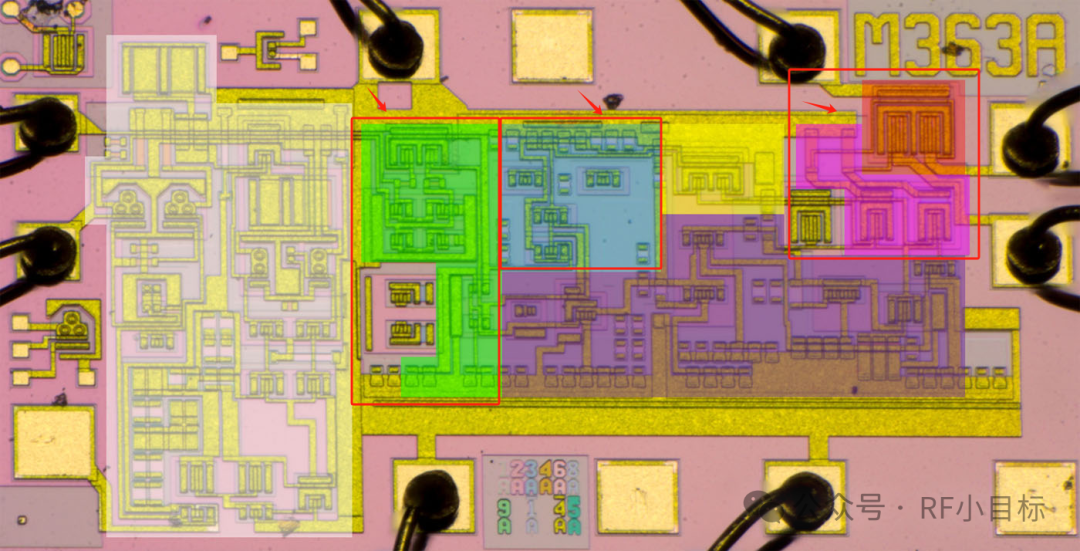

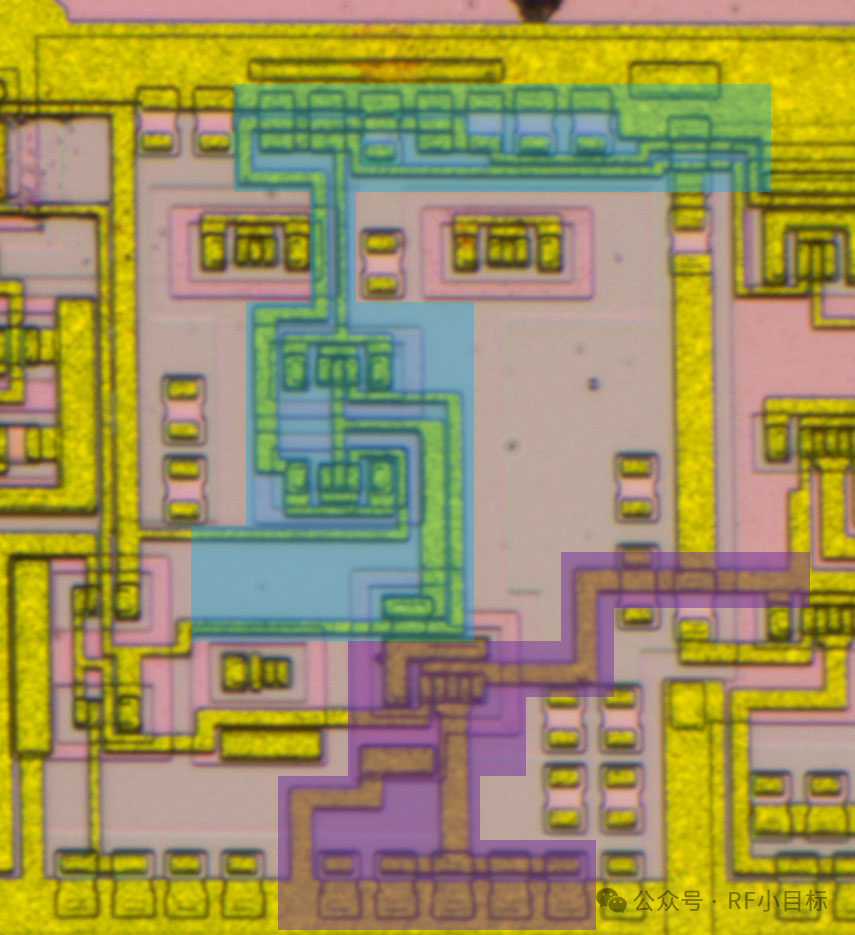

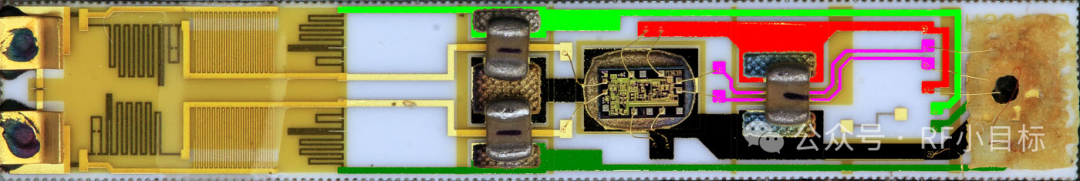

结构还是比较大，而且集成度不是太高，方便进行更详细的分析。本设计中未使用白色标记的块。比较器的输入级以浅绿色突出显示。接下来是另一个放大器级（浅蓝色）和用于设置工作点的更大的电路部分（紫色）。接下来是另一个放大器级（黄色）、一个驱动器级（粉色）以及最后输出处的 ECL 功率放大器（红色）。

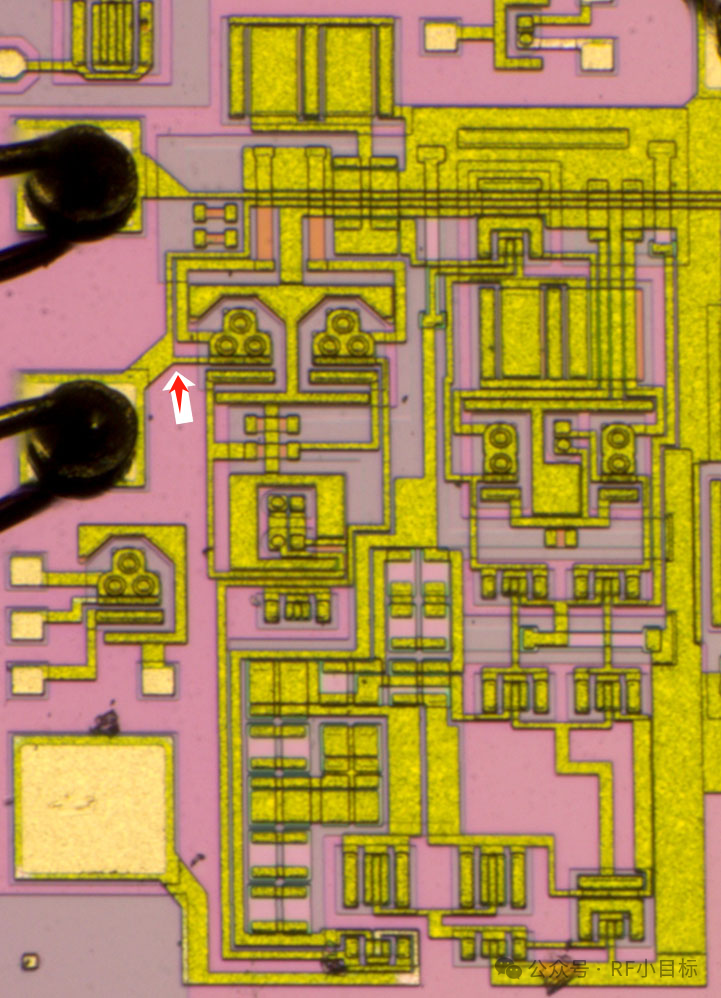

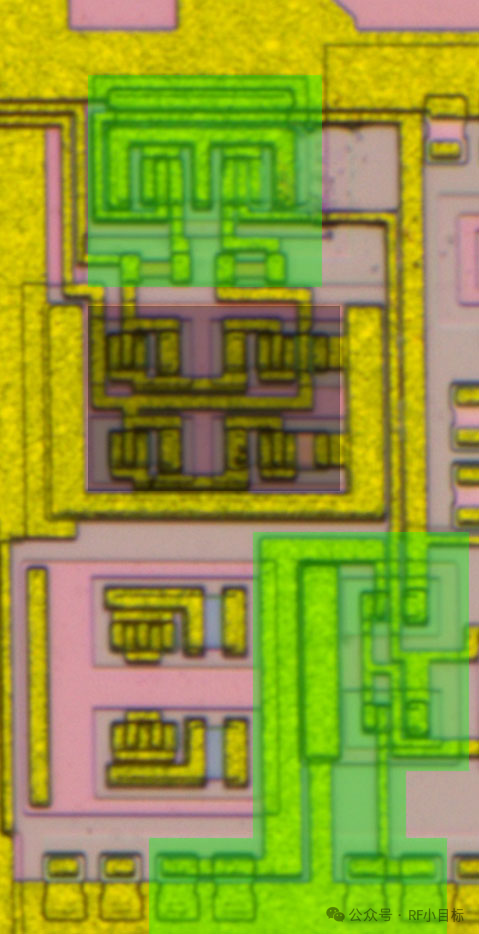

每个输入信号都施加到两个串联的过压保护二极管（黑色）。信号通过两个电阻器（绿色）馈送到第一放大器级。与电源电位的多个连接也延伸到其他放大器级，可能使得通过改变金属层可以相对容易地调整放大器的工作点。整个芯片上都有未使用的结构，比如这里的两个晶体管。
在第二放大器级（蓝色）和工作点设置（紫色）中还可以看到各种衍生物。

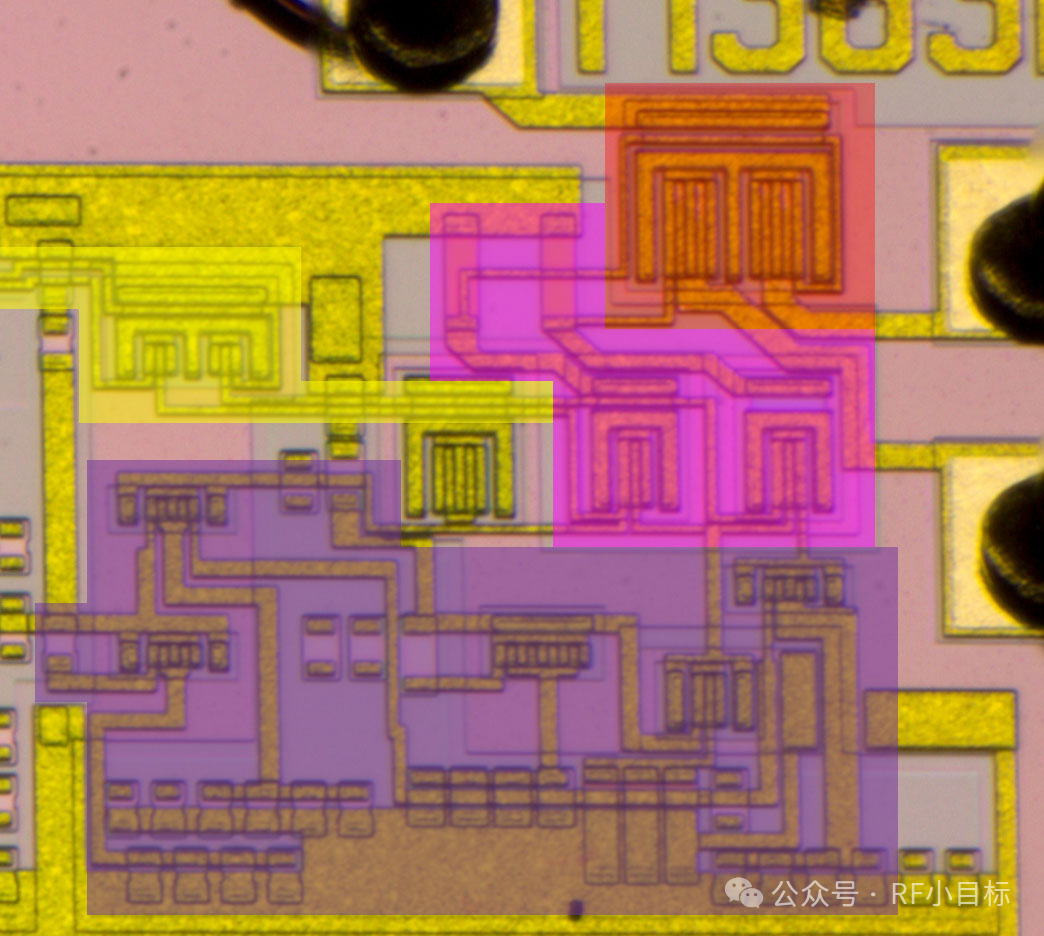

黄色电路部分控制两个驱动晶体管（粉色），驱动两个更大的ECL功率放大器晶体管（红色）。
概览中标记为白色的未使用电路部分的用途无法绝对确定。其中一个输入连接到该电路部分（箭头）。还有一个未使用的焊盘（如下）。除电源电位外，无法识别任何其他连接。看起来其中一个输入信号可能会通过未使用的焊盘受到影响。该 IC 可能为直接调整开关阈值提供了线索。然而，只有当测量系统和被测系统的参考电位相同时，此选项才是实用的。
