材料特性
铁氧体磁芯是以氧化铁为主要成分的一种陶瓷材料，通过混合铁和其他一些材料来控制其磁性质。

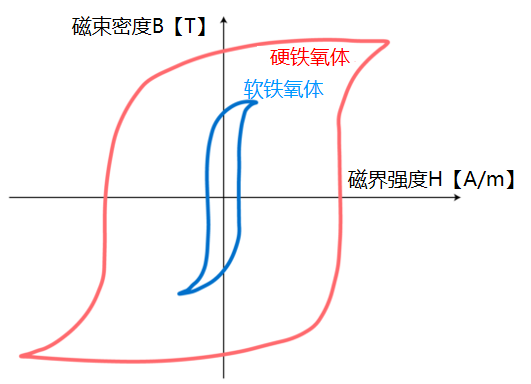

铁氧体大致分为“硬铁氧体”和“软铁氧体”两类。硬铁氧体具有像磁铁一样的永久磁化特性，而相对的，软铁氧体则像线圈的磁芯材料一样，仅在磁场存在时才会被磁化。
在这两类中，用于噪声对策的铁氧体磁芯属于软铁氧体。
形状特性
形状特性是描述铁氧体磁芯的透磁率与阻抗关系时使用的参数，通过称为“核常数”的系数来计算。

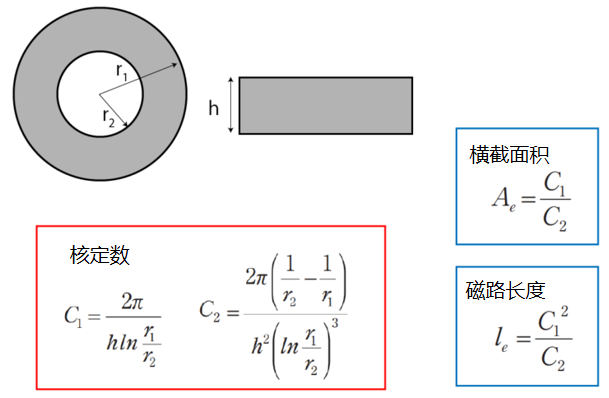

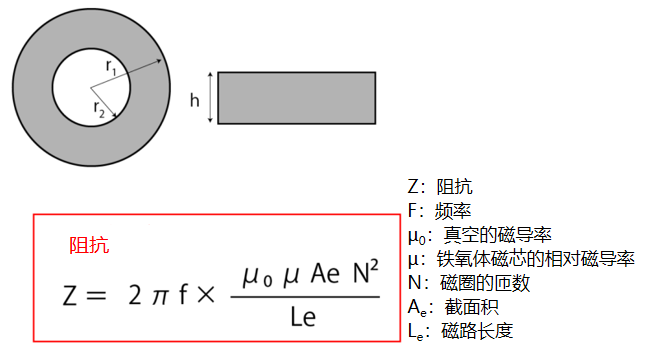

这里以铁氧体磁芯中最基本的形状——环形磁芯（Toroidal Core）为基准来观察核常数。核常数有C1和C2这两个系数，它们各自可以通过所展示的公式计算得出。
然后，基于这两个核常数C1和C2，可以计算出铁氧体磁芯的“横截面积”和“磁路长度”，进而得出铁氧体磁芯的阻抗。
基于这个公式查看铁氧体磁芯的阻抗，具有以下特征的磁芯将会具备更高的阻抗：
1、截面面积更大
2、磁路长度更短
3、透磁率更高
顺便提及，关于复透磁率的关系：
当以铁氧体磁芯的阻抗和电感性能表示时，复透磁率的实部 μ’ 和虚部 μ” 分别对应于电感和阻抗成分。
μ’ 表示电感成分，它与磁芯的电感值具有直接关系。
μ” 表示电阻成分，与磁芯中电流的能量损耗相关。

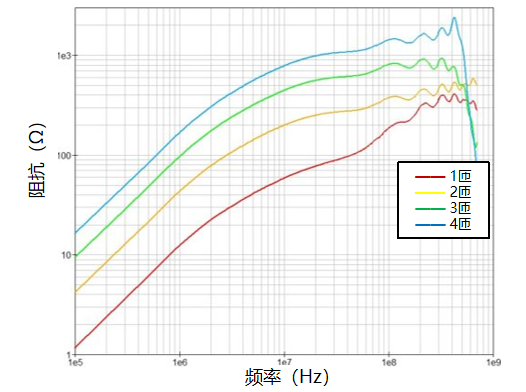

铁氧体磁芯的电气性能如刚才提到的阻抗所示，值得注意的是阻抗与线圈的匝数的平方成正比。按照平方关系，若线圈匝数增至两圈，阻抗会增加到原来的四倍；若增至三圈，则阻抗会增至九倍。
因此，从噪声对策的角度看，阻抗越高，可以期待越大的噪声抑制效果。所以相较于串联安装多个铁氧体磁芯，增加单个铁氧体磁芯的匝数将是更有效的噪声对策方法。
噪声对策效果的原理

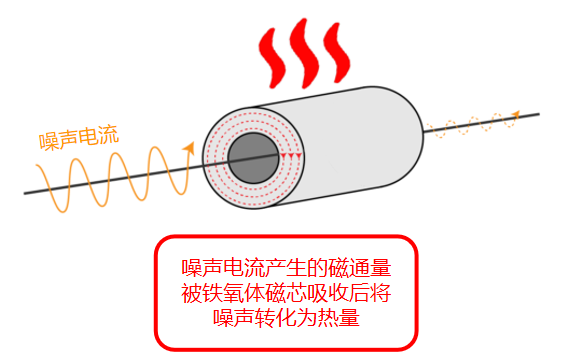

铁氧体磁芯抗噪效果的原理：铁氧体磁芯比空气能够吸收更多的磁场。当铁氧体磁芯安装在电缆上时，它可以捕获由噪声电流产生的磁场，并将这些磁场转化为热量，从而抑制噪声。
噪声对策
正常模式噪声对策

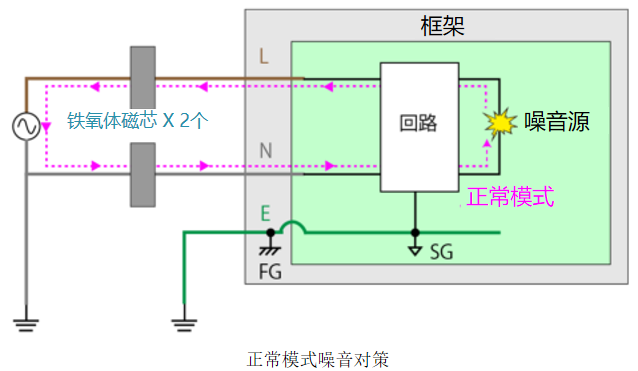

对于正常模式噪声，需要在电流流动的电线上逐一安装铁氧体磁芯。

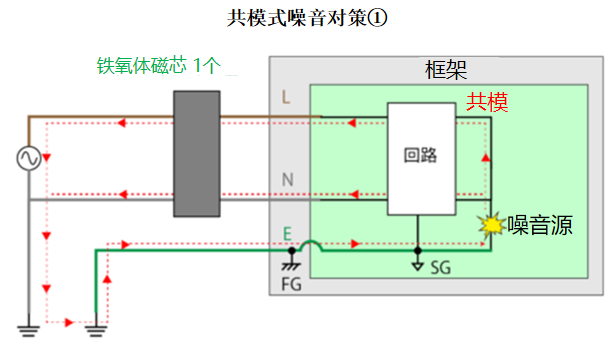

共模噪声对策

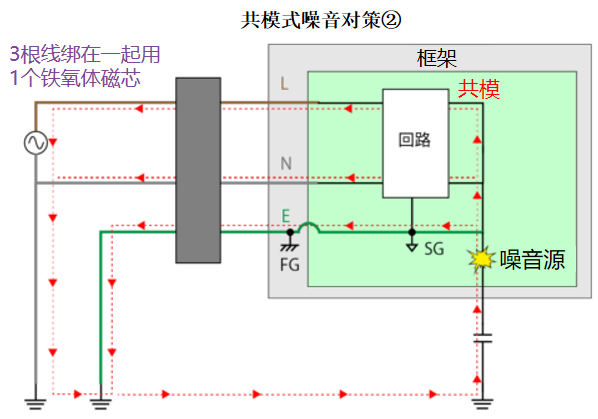

另一方面，对于共模噪声，在噪声电流方向相同的电线上绑成一束，并安装铁氧体磁芯。
在这种情况下，需要根据噪声的流向来调整安装方法。
即使统称为共模噪声对策，但由于噪声的流向不同，铁氧体磁芯的安装方法需要相应改变，因此需要格外注意。
噪声的传导模式检出

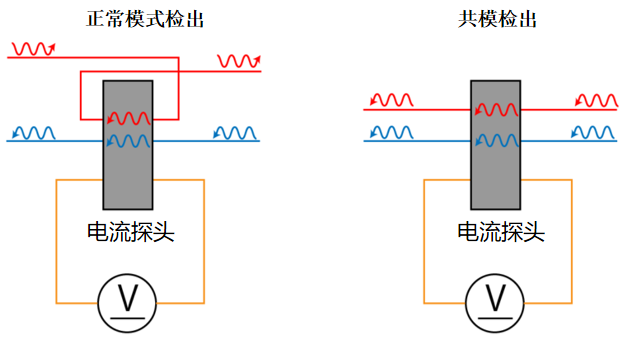

噪声的传导模式可以通过测量每个传导模式的电流来判断。
此外，使用铁氧体磁芯也可以自制用于检测电流的探头。
频率带（磁体材料）
接下来重要的是需要进行噪声对策的“频率”。铁氧体磁芯的材质不同，对不同频率带的噪声有不同的效果。

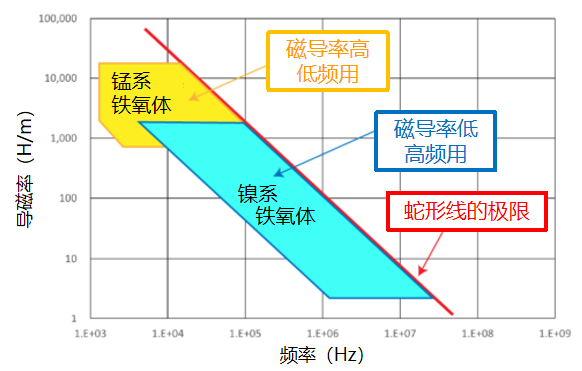

通常认为，针对低频噪声（～1MHz）高透磁率的锰系铁氧体磁芯更有效。而对于高频率（1MHz～）的噪声，透磁率较低的镍系铁氧体磁芯可能具有更高的阻抗。
阻抗（匝数和尺寸）
在噪声对策中，阻抗越高，对噪声的抑制效果越大，因此选择阻抗高的铁氧体磁芯十分重要。此外，铁氧体磁芯的阻抗可以从匝数（Turns）和尺寸（Size）两个方面来考虑
匝数

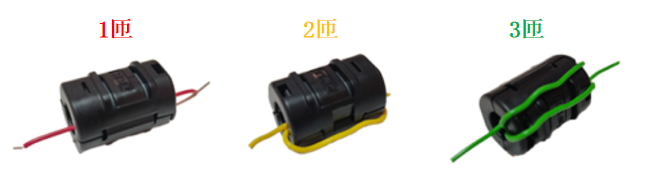

铁氧体磁芯的匝数是由穿过磁芯内部的电线的条数来定义。
并且铁氧体磁芯的阻抗与匝数的平方成正比。
因此，如果希望获得更高的阻抗，增加匝数比将多个铁氧体磁芯串联更为有效。
大小
即便是相同材料的铁氧体磁芯，其尺寸不同也会导致阻抗（电感）的差异。

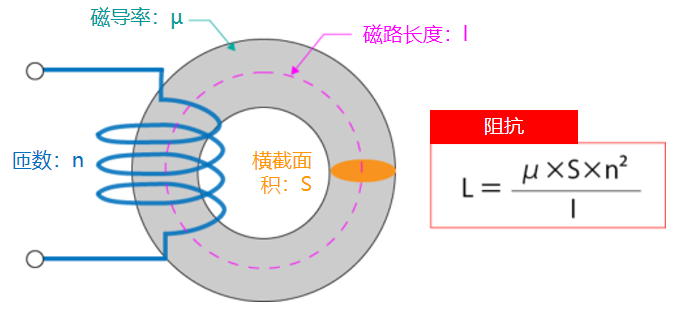

其中与尺寸相关的参数包括“s：截面面积”和“l：磁路长度”，截面面积越大，磁路长度越短，则阻抗越高。
因此，对于铁氧体磁芯来说，内径较小、外径较大、且长度较长的磁芯具有更高的阻抗。
