在光学设计领域，对称性与非对称性的选择直接决定了系统的成像性能、制造成本与生产良率。本文将从像差理论的数学本质出发，深入剖析对称设计与反对称设计背后的原理，并给出从外形快速判断系统潜力的实用指南。
一、理论基础：像差的奇偶性分类
光学系统的成像缺陷可以用波像差函数W(H，ρ，θ)来描述，其中H是归一化视场坐标，ρ和θ是出瞳极坐标。通过对W进行级数展开，可以根据其数学特性将像差分为两类：
奇像差：波像差多项式包含H或ρ的奇次幂项。例如彗差、畸变。其特点是非轴对称，破坏像点的对称性。
偶像差：波像差多项式包含H或ρ的偶次幂项。例如球差、场曲。其特点是轴对称，导致像点能量对称扩散。
这一基于奇偶性的分类，是理解对称性效用的数学基石。
二、对称设计：一阶敏感度为零的固有稳健性
对称设计指系统关于光阑平面近似镜像对称，如双高斯结构。其最大优势在于对奇像差的被动抵消机制。
1.工作原理：
光阑前组产生的奇像差（如+COM），会被光阑后对称组产生的大小相等、符号相反的奇像差（–COM）抵消。这种抵消源于结构的几何对称性。
2.数学本质与公差宽松的根源：
公差（如偏心δ、倾斜ε）可以视为对系统名义状态的扰动。系统的像差系数S是其函数：S(δ，ε)。在完美的对称设计点（δ=0，ε=0），像差已被优化到极值点。此时，像差系数对扰动参数的一阶偏导数为零：
∂S/∂δ|(δ=0，ε=0)=0
∂S/∂ε|(δ=0，ε=0)=0
这意味着，在零点附近进行泰勒展开时，一阶项消失，像差的变化量ΔS主要由二阶项主导：
ΔS≈(1/2)*(∂²S/∂δ²)*δ²+(1/2)*(∂²S/∂ε²)*ε²+…
结论：对称系统的性能衰退与公差量的平方（δ²，ε²）成正比，这是一个二阶效应。因此，微小的加工装配误差只会引起缓慢的性能衰减，系统具有内在的稳健性。
3.局限性：
对称结构会叠加偶像差（如球差、场曲）。因此，偶像差必须在每个半部系统内自行校正，无法通过对称性自动消除。
三、反对称设计：光焦度配对与灵敏度匹配的艺术
当系统无法实现几何对称时（如光阑在外的显微物镜），反对称设计成为实现高性能的关键。其核心是光焦度反对称，即正负光焦度元件配对使用。
1.工作原理：
利用正、负透镜产生符号相反的像差这一基本特性。例如，正透镜产生负球差，负透镜产生正球差，二者结合可相互抵消。这是校正球差、场曲等偶像差的基础。
2.数学本质与公差敏感度的降低：
反对称设计的理想状态，是让前后组对特定像差的灵敏度系数k大小相当。总像差变化为：
ΔS=k1*δ1–k2*δ2
当|k1|≈|k2|时，前后组的误差效应k1*δ1和k2*δ2能够相互抗衡。在统计意义上，对于随机分布的误差δ1和δ2，其差值的方差会小于和值的方差。这使得系统性能的统计分布更集中，从而获得更高的生产良率。
或者说，在一个经过良好优化的反对称系统中，由于设计师已使前后组对特定像差的灵敏度相匹配，且光焦度相反，因此对于从同一公差带内随机抽取的、大概率是小误差的零件，它们的误差光学效应在统计上有相当的概率会部分相互抵消，从而使得最终的系统性能维持在合格范围内的概率远高于一个非对称系统或一个未优化的反对称系统。
3.关键前提：灵敏度匹配
反对称的优势并非自动产生。若前组灵敏度k1极大，后组灵敏度k2极小（|k1|>>|k2|），则总像差ΔS≈k1*δ1，后组无法形成有效补偿，系统公差敏感度依然很高。因此，光学设计师必须通过优化，使正负组元的像差贡献能力相匹配，才能激活反对称的潜力。
四、非对称设计的挑战与系统优化理论
完全自由的非对称设计在追求极限性能时，往往面临严峻挑战。
一阶敏感度：其像差系数对公差的一阶导数不为零（∂S/∂δ≠0），因此像差变化与公差量呈线性关系：ΔS∝δ。这是一阶效应，系统性能会随误差线性地迅速衰退。
局部极小值陷阱：优化算法极易陷入由众多变量构成的超维参数空间中的局部极小值，导致设计性能脆弱，良率低下。
五、实用指南：从外形与结构快速评估光学系统的潜力
除了深层的数学本质，一位经验丰富的光学设计师更能从系统的外形、光焦度分布和透镜形态中，快速判断其性能潜力和可制造性。这些直观的判断依据，是上述理论的具象化体现。
1.整体架构：对称性是稳健性的第一视觉线索
判断依据：观察系统是否关于孔径光阑呈现镜像对称或近似对称。
潜力评估：如果答案是肯定的（如经典的双高斯结构），那么该系统在对彗差、畸变等奇像差的控制以及降低公差敏感度方面具有先天优势。这意味着它更容易被加工和装配，生产良率更高。这是一种“稳健”的设计。
2.光焦度分布：反对称是性能潜力的标志
判断依据：观察光焦度在光阑前后的分布。是否存在规律的正负交替？（例如：正–负–正、负–正–负）。
潜力评估：这种“反对称”的光焦度配对，是主动校正球差、场曲等偶像差的基础。例如，看到“负–正”组合，很可能是一个反远距镜头，在为长后工作距做准备的同时，也构建了像差校正的框架。一个成功的光学系统，其光焦度分布绝非随机，而是充满这种功能性的意图。
3.关键透镜形态：形态揭示功能
强弯月透镜：如果系统中存在凸面相对的强弯月透镜（尤其在光阑附近），这通常是控制像散和场曲（佩兹瓦尔和）的强大手段。其复杂的面型意味着透镜正在积极校正高级像差。
胶合组：胶合透镜组本身就是一个微型的、坚固的反对称单元。它不仅能校正色差，也因其一体性而大大降低了装配公差。
4.警示信号：值得警惕的特征
孤立强透镜：一个承担了绝大部分光焦度的、孤立的强正透镜或负透镜，往往意味着巨大的残余像差（尤其是球差），预示着优化潜力有限或公差敏感。
怪异的曲率：出现曲率极大（接近半球）或极小（接近平面）的表面，可能带来加工困难和对公差、镀膜的极端敏感。

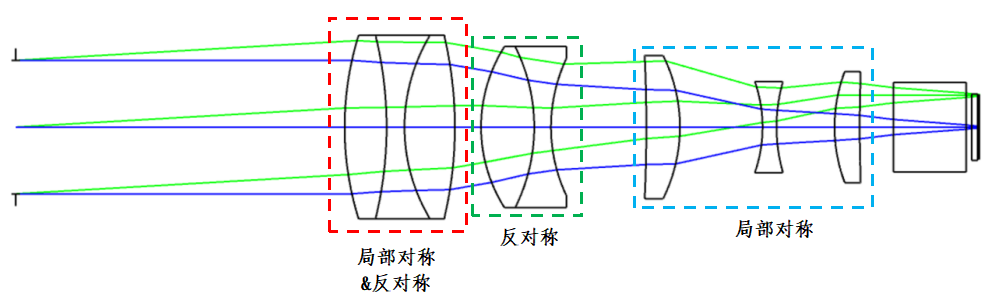

总结：一个具有潜力的光学系统，其外形和结构通常会呈现出一种“有序的复杂性”。它可能整体对称，也可能在局部充满精心设计的反对称组合。其透镜形态各司其职，而非杂乱无章。掌握这些直观的判断依据，能够快速洞察其内在的物理逻辑与工程可行性。
六、总结与展望
|
特性 |
对称设计 |
反对称设计 |
非对称设计 |
|
数学敏感度 |
二阶(ΔS∝δ²) |
通过匹配可降低至近似二阶 |
一阶(ΔS∝δ) |
|
像差校正 |
自动抵消奇像差 |
主动校正偶像差，影响奇像差公差 |
自由，但需精细平衡 |
|
工程表现 |
高稳健性，公差宽松 |
高良率，依赖精心优化 |
高性能潜力，但公差苛刻，良率低 |
|
直观特征 |
镜像对称布局 |
正负交替的光焦度分布 |
结构自由，但需警惕异常形态 |
理解对称与反对称的本质，意味着掌握了一种强大的系统设计哲学。对称性提供了天然的稳健性基础；而在不对称的世界里，通过光焦度和灵敏度的巧妙匹配来构建反对称，是驾驭公差、连接设计与制造的桥梁。未来的光学设计，将继续在对称性原理与先进制造技术的融合中，探索性能与成本的最佳平衡点。
