PHY、MAC和 MII基础知识
本文主要介绍以太网的MAC（Media Access Control，即媒体访问控制子层协议）和PHY（物理层）之间的MII（Media Independent Interface ，媒体独立接口）基础概念。
概要

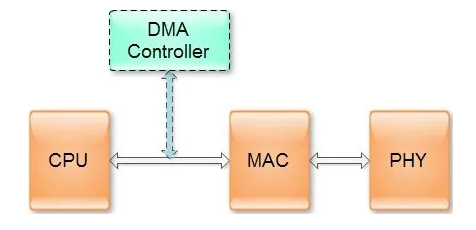

从硬件的角度看，以太网接口电路主要由MAC（Media Access Control）控制器和物理层接口PHY（Physical Layer，PHY）两大部分构成。如下图所示：
DMA控制器通常属于CPU的一部分，用虚线放在这里是为了表示DMA控制器可能会参与到网口数据传输中。但是，在实际的设计中，以上三部分并不一定独立分开的。由于，PHY整合了大量模拟硬件，而MAC是典型的全数字器件。考虑到芯片面积及模拟/数字混合架构的原因，通常，将MAC集成进微控制器而将PHY留在片外。更灵活、密度更高的芯片技术已经可以实现MAC和PHY的单芯片整合。可分为下列几种类型:
CPU集成MAC与PHY(目前来说并不多见)

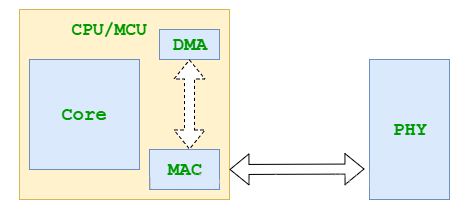

CPU集成MAC，PHY采用独立芯片(比较常见)

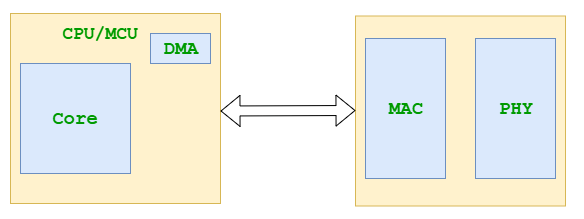

CPU不集成MAC与PHY，MAC与PHY采用集成芯片(比较常见)

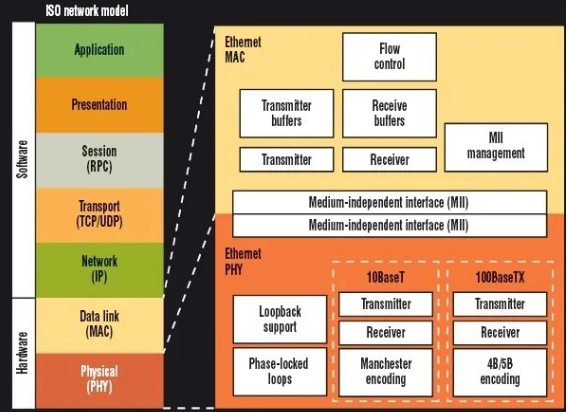

MAC及PHY工作在OSI七层模型的数据链路层和物理层。具体如下：
什么是MAC

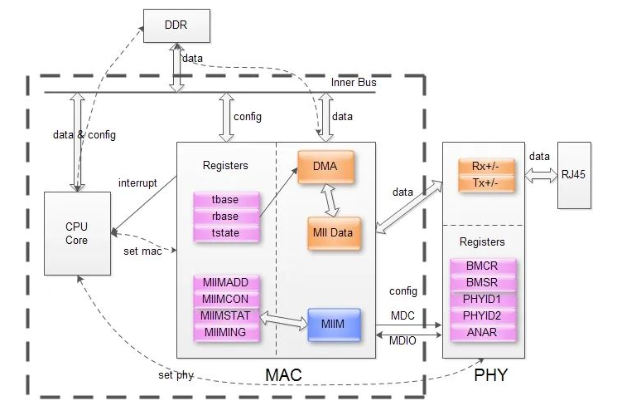

MAC（Media Access Control）即媒体访问控制子层协议。 该部分有两个概念：MAC可以是一个硬件控制器 及 MAC通信以协议。该协议位于OSI七层协议中数据链路层的下半部分，主要负责控制与连接物理层的物理介质。MAC硬件大约就是下面的样子了：
在发送数据的时候，MAC协议可以事先判断是否可以发送数据，如果可以发送将给数据加上一些控制信息，最终将数据以及控制信息以规定的格式发送到物理层。 在接收数据的时候，MAC协议首先判断输入的信息并是否发生传输错误，如果没有错误，则去掉控制信息发送至LLC(逻辑链路控制)层。该层协议是以太网MAC由IEEE-802. 3以太网标准定义。 以太网数据链路层其实包含MAC(介质访问控制)子层和LLC(逻辑链路控制)子层。一块以太网卡MAC芯片的作用不但要实现MAC子层和LLC子层的功能，还要提供符合规范的PCI界面以实现和主机的数据交换。
MAC从PCI总线收到IP数据包(或者其他网络层协议的数据包)后，将之拆分并重新打包成最大1518Byte、最小64Byte的帧。 这个帧里面包括了目标MAC地址、自己的源MAC地址和数据包里面的协议类型(比如IP数据包的类型用80表示，最后还有一个DWORD(4Byte)的CRC码。 可是目标的MAC地址是哪里来的呢？ 这牵扯到一个ARP协议(介乎于网络层和数据链路层的一个协议)。第一次传送某个目的IP地址的数据的时候，先会发出一个ARP包，其MAC的目标地址是广播地址，里面说到：“谁是xxx.xxx.xxx.xxx这个IP地址的主人？” 因为是广播包，所有这个局域网的主机都收到了这个ARP请求。收到请求的主机将这个IP地址和自己的相比较，如果不相同就不予理会，如果相同就发出ARP响应包。 这个IP地址的主机收到这个ARP请求包后回复的ARP响应里说到：“我是这个IP地址的主人”。这个包里面就包括了他的MAC地址。以后的给这个IP地址的帧的目标MAC地址就被确定了。(其它的协议如IPX/SPX也有相应的协议完成这些操作)。 IP地址和MAC地址之间的关联关系保存在主机系统里面，叫做ARP表。由驱动程序和操作系统完成。 在Microsoft的系统里面可以用arp-a 的命令查看ARP表。收到数据帧的时候也是一样，做完CRC校验以后，如果没有CRC效验错误，就把帧头去掉，把数据包拿出来通过标准的接口传递给驱动和上层的协议栈。最终正确的达到我们的应用程序。 还有一些控制帧，例如流控帧也需要MAC直接识别并执行相应的行为。
以太网MAC芯片的一端接计算机PCI总线，另外一端就接到PHY芯片上，它们之间是通过MII接口链接的。
什么是PHY

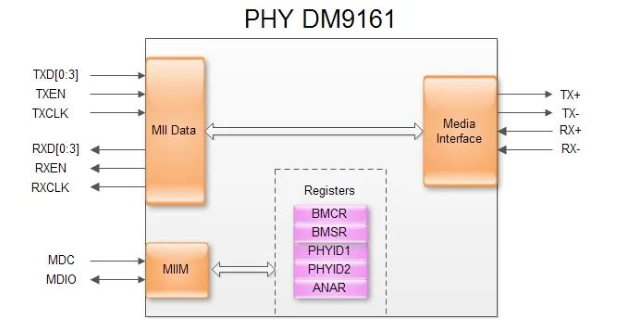

PHY（（Physical Layer，PHY））是IEEE802.3中定义的一个标准模块，STA（station management entity，管理实体，一般为MAC或CPU）通过SMI（Serial Manage Interface）对PHY的行为、状态进行管理和控制，而具体管理和控制动作是通过读写PHY内部的寄存器实现的。一个PHY的基本结构如下图：
IEEE-802.3标准定义了以太网PHY。包括MII/GMII(介质独立接口)子层、PCS(物理编码子层)、PMA(物理介质附加)子层、PMD(物理介质相关)子层、MDI子层。它符合IEEE-802.3k中用于10BaseT(第14条)和100BaseTX(第24条和第25条)的规范。
什么是MII

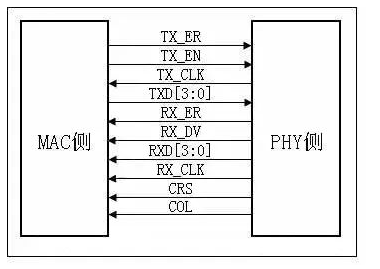

MII（Media Independent Interface）即媒体独立接口，MII 接口是 MAC 与 PHY 连接的标准接口。它是 IEEE-802.3 定义的以太网行业标准。MII 接口提供了 MAC 与 PHY 之间、PHY 与 STA（Station Management）之间的互联技术，该接口支持 10Mb/s 与 100Mb/s 的数据传输速率，数据传输的位宽为 4 位。MII 接口如下图所示：
“媒体独立” 表明在不对 MAC 硬件重新设计或替换的情况下，任何类型的 PHY 设备都可以正常工作。802.3 协议最多支持 32 个 PHY，但有一定的限制：要符合协议要求的 connector 特性。此外，提到 MII，就有可能涉及到 RS，PLS，STA 等名词术语，下面讲一下他们之间对应的关系。

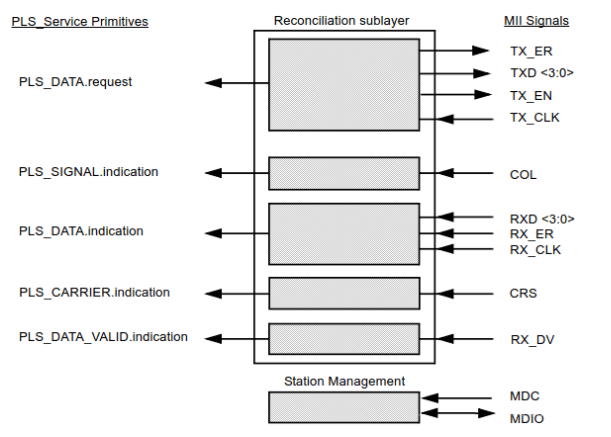

所谓 RS 即 Reconciliation sublayer，它的主要功能主要是提供一种 MII 和 MAC/PLS 之间的信号映射机制。它们（RS 与 MII）之间的关系如下图：
