V-cut
V-cut，又称V型槽，使用V-cut设备在单片PCB之间开一条V型槽。这样PCB板在客户端完成零件安装等操作后可以比较方便的将PCB板从连片掰成单片，效率高。
-
V-cut适用于形状比较规则的PCB板，当然也有V-cut+捞型方式的成型。

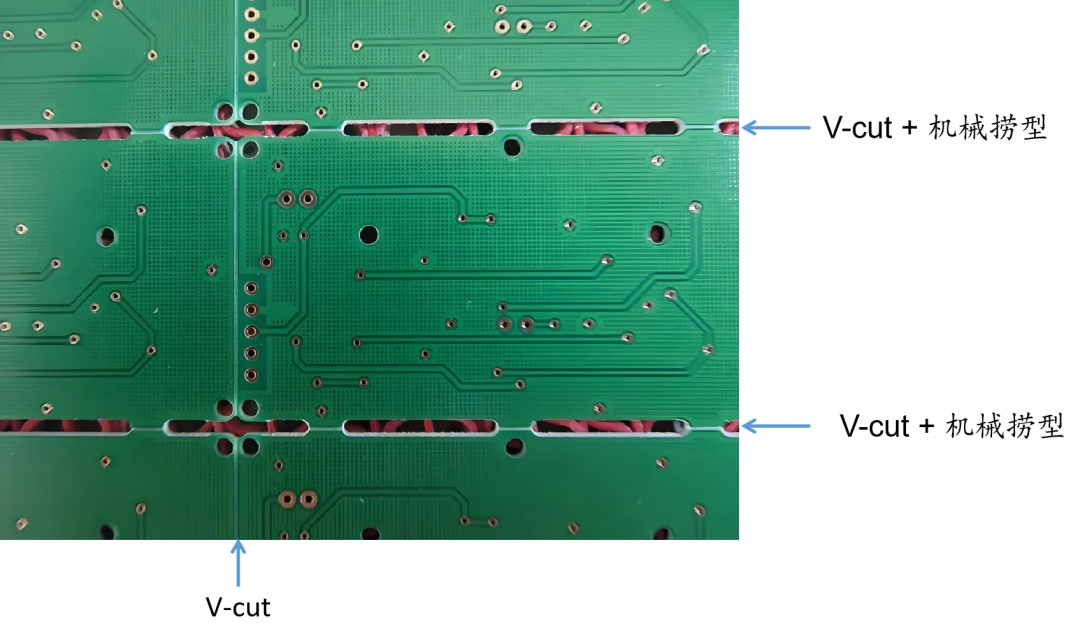

V-cut之PCB示例(图片源于网络)
V-cut+机械捞型之PCB示例(图片源于网络)
-
不管是V-cut，还是V-cut叠加捞型，也都是常见PCB板成型方式。
-

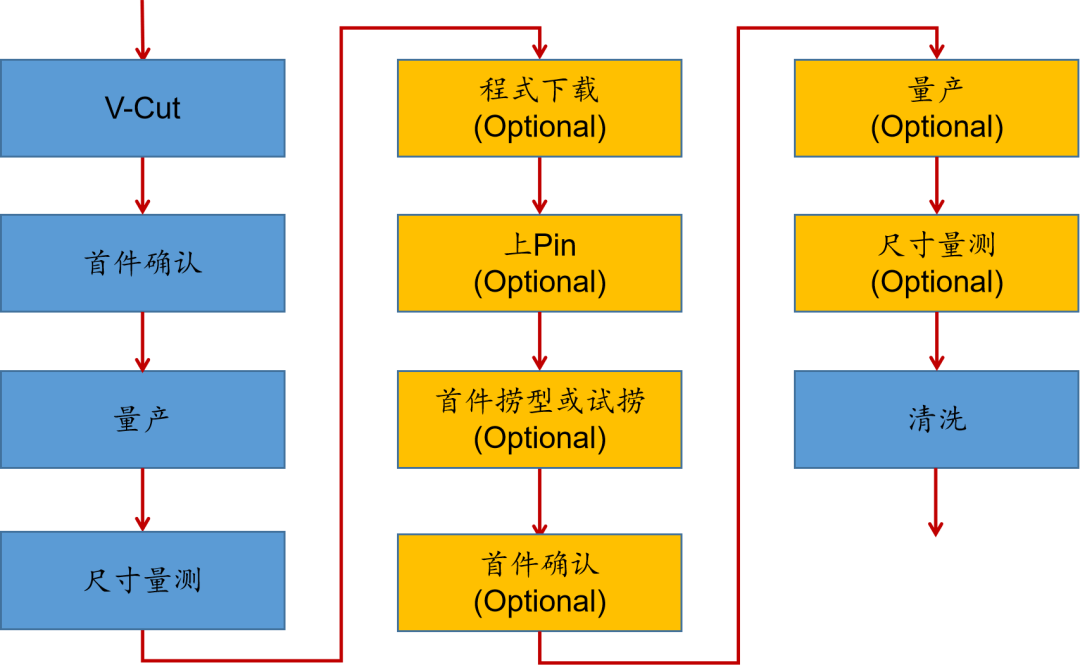

V-cut或机械捞型+V-cut流程图
-

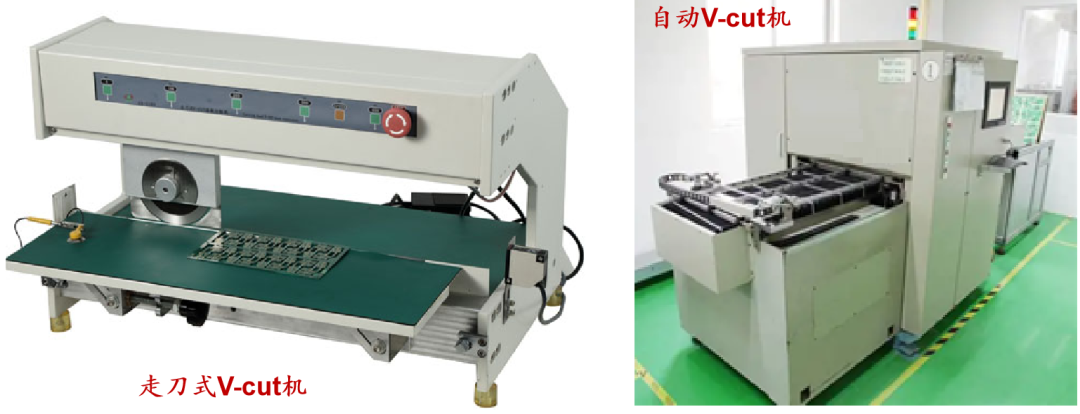

V-cut机器示例(图片源于网络)
-

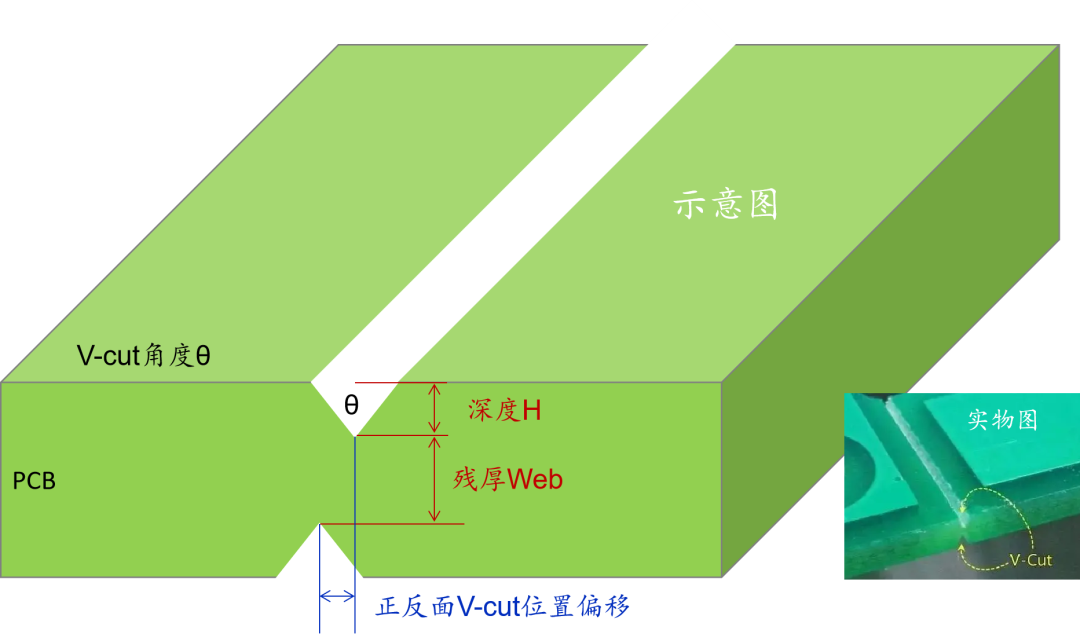

V-cut重要参数
深度D
角度θ：常见角度30，45，60度
残厚Web
正反面位置偏移
定深捞型
定深捞型，多见于软硬结合板，如下图所示：采用定深捞型将覆盖软板区域的硬板部分捞掉，露出软板。当然，其他产品也存在定深捞设计，如阶梯盲槽、机械定深盲孔之类。
-

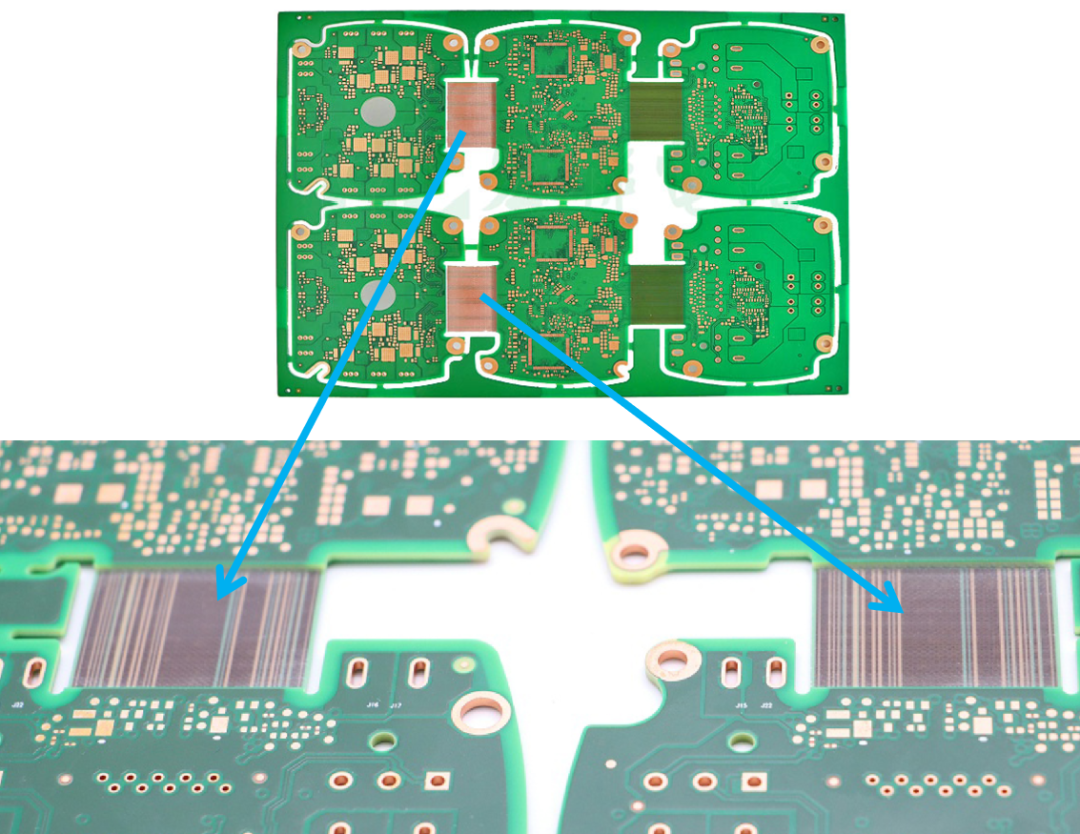

软硬结合板定深捞型示例(图片源于网络)
-
阶梯盲槽示例(图片源于网络)
-

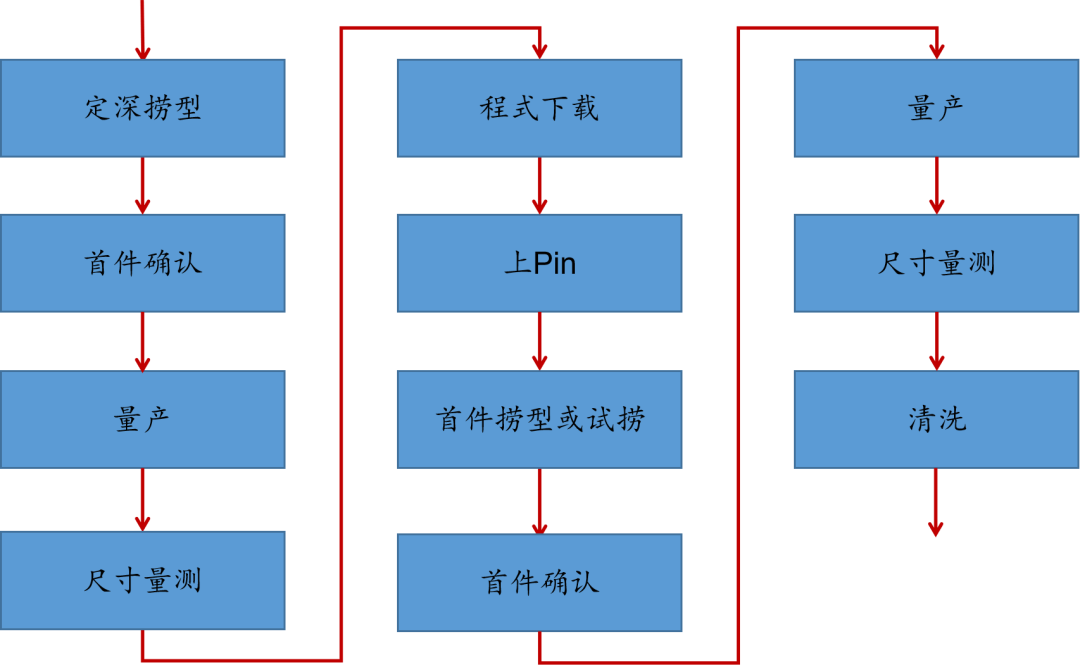

定深捞+机械捞型流程图
-
定深捞型的注意要点
深度控制
定深捞型是通过成型机的深度控制功能实现的加工。其深度的控制受到多种因素的影响，如设备的精度、铣刀材质及角度、介质厚度公差、盖板与测量单元接触效果、板的翘曲度等等。
精度控制
定深捞型的定位可以基于精度需求而采用孔定位或Pad定位。
冲型
冲型，又称模具成型，是一种快捷的成型方式，但模具费用较高。通常在有确定的批量订单需求时才会采用。
冲型的优点是可以快速成型，但前期的模具开发成本较高，故通常PCB板量产量非常大的时候才会使用冲型。
-

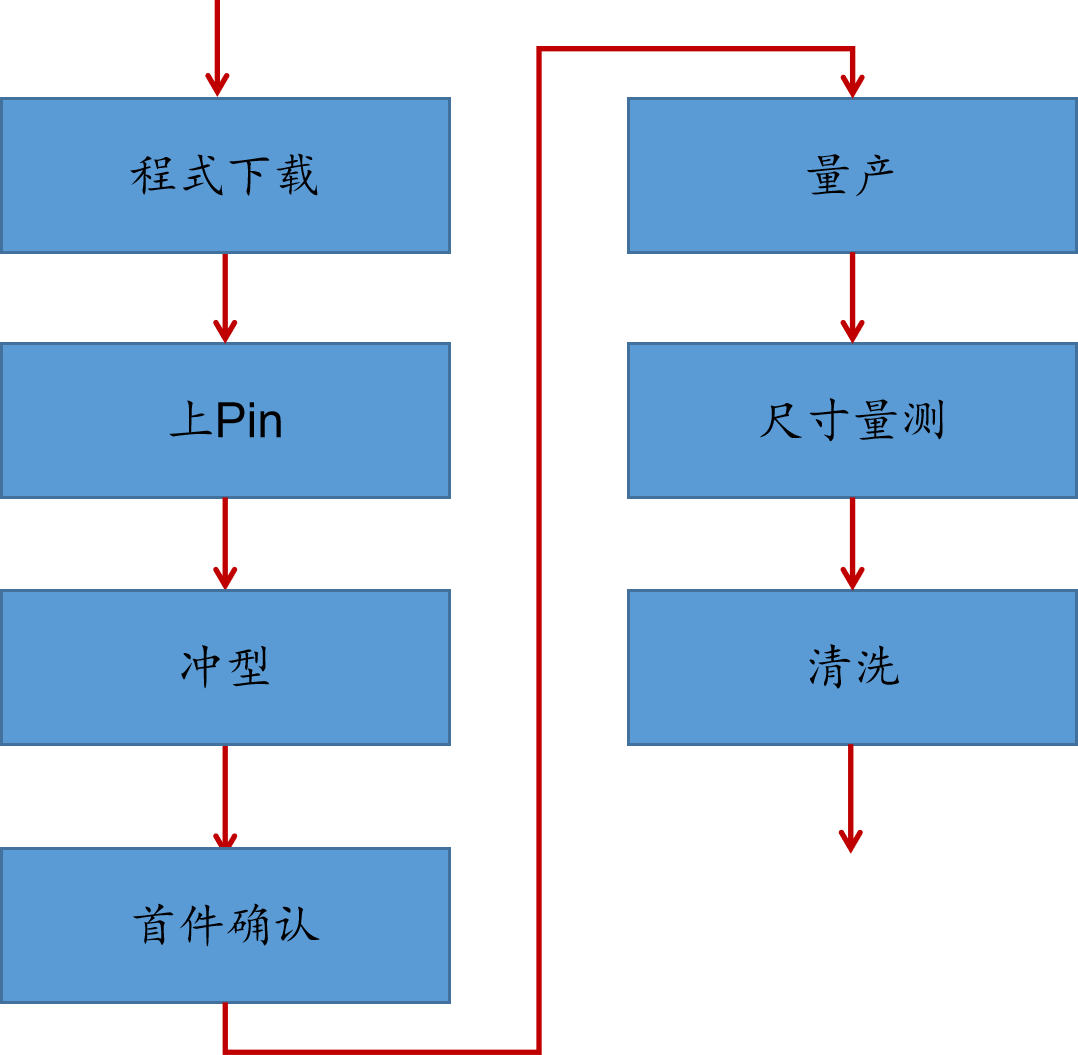

冲型流程图
-

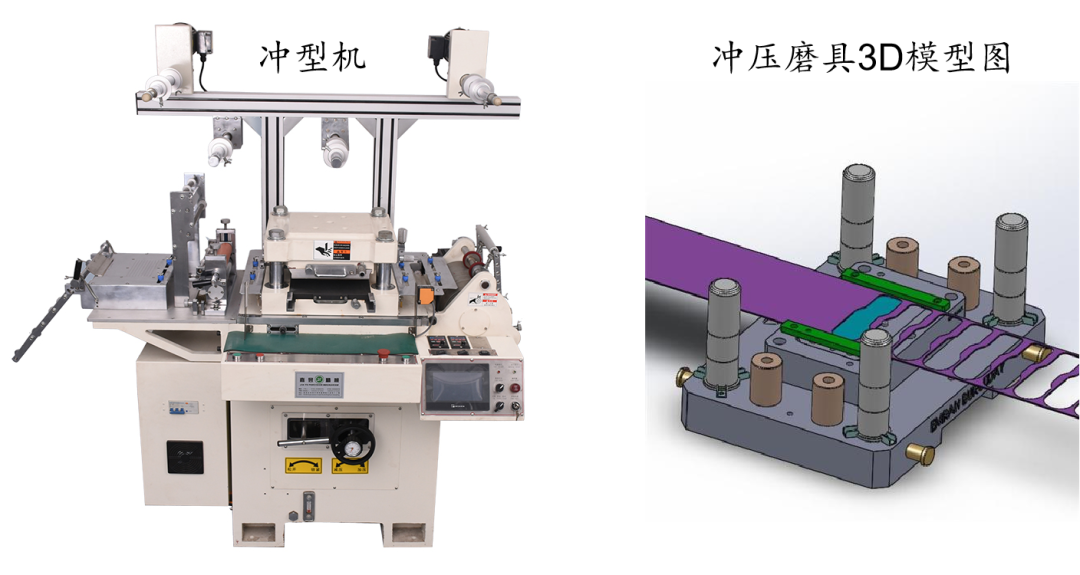

冲型机示例(图片源于网络)
清洗
PCB板成型后，板面及周围会有粉尘，因此需要进行清洗，确保板面上的粉尘被清洁干净。
-
清洗线配有相应的烘干段，确保清洗后的PCB板被彻底烘干，避免水分残留。
-
在PCB板厂，高压水洗High Pressure Rinse是比较常见的清洗线。
-

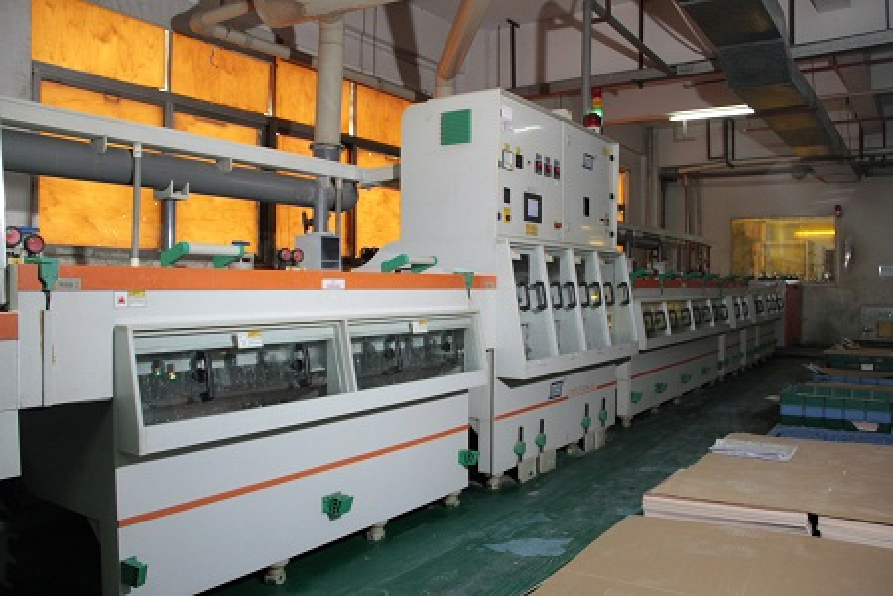

清洗线示例(图片源于网络)
小结
|
成型 |
样品 |
量产 |
特点 |
|
机械捞型 |
V |
V |
传统方式，应用最广泛，成本低 |
|
V-cut |
V |
V |
常见成型方式，适合形状比较规则PCB板 |
|
V-cut+机械捞型 |
V |
V |
相比单纯捞型，效率高 |
|
斜边+机械捞型 |
V |
V |
多见于金手指等需要插拔之PCB板 |
|
镭射切割 |
V |
V |
精度高，适合复杂形状之PCB板，成本高 |
|
定深捞型/镭射 |
V |
V |
常见于软硬结合板及特殊要求的PCB板 |
|
冲型 |
|
V |
适合大规模量产，模具成本比较高 |
