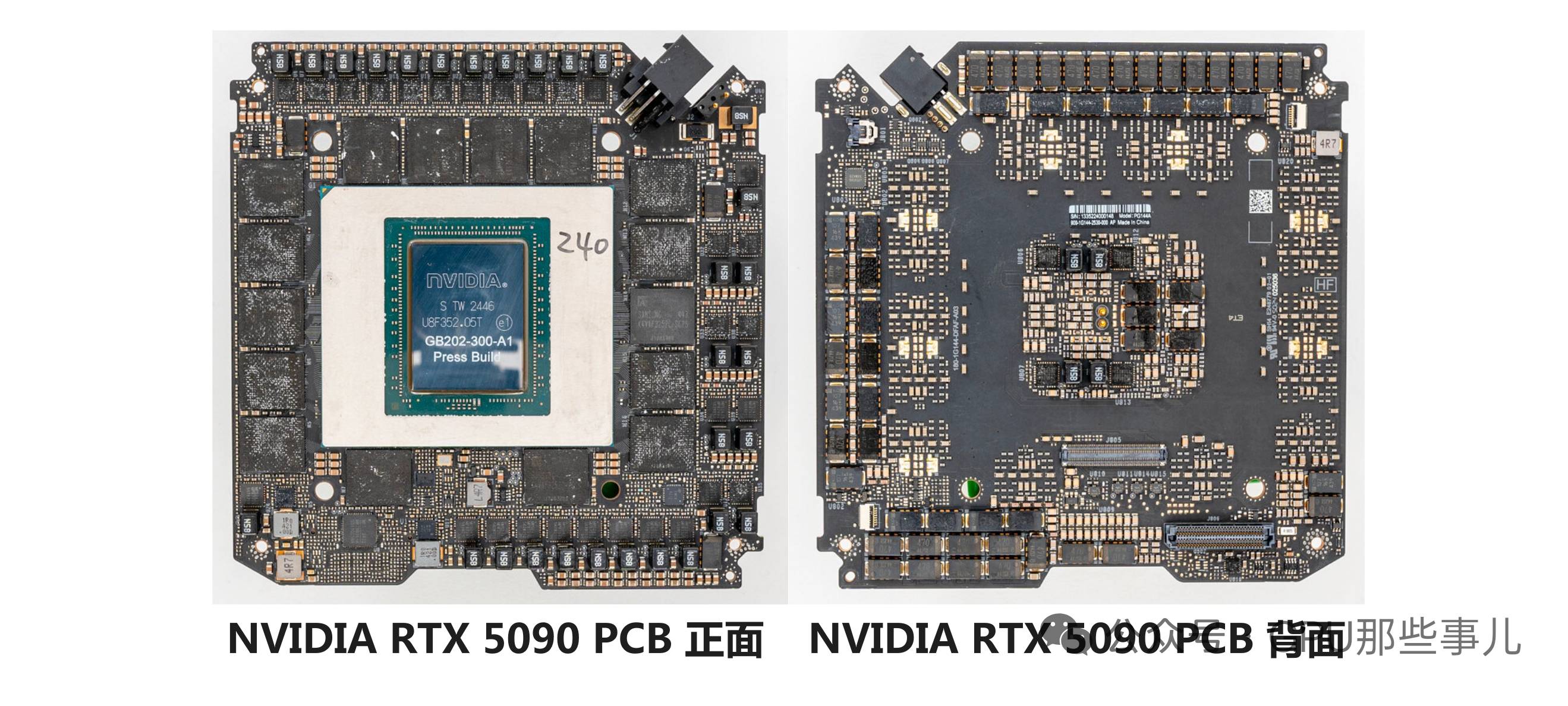

NVIDIA RTX 5090公版PCBA详解
这些图片专为方便超频改装者及希望查看PCB板精密细节的用户而提供。

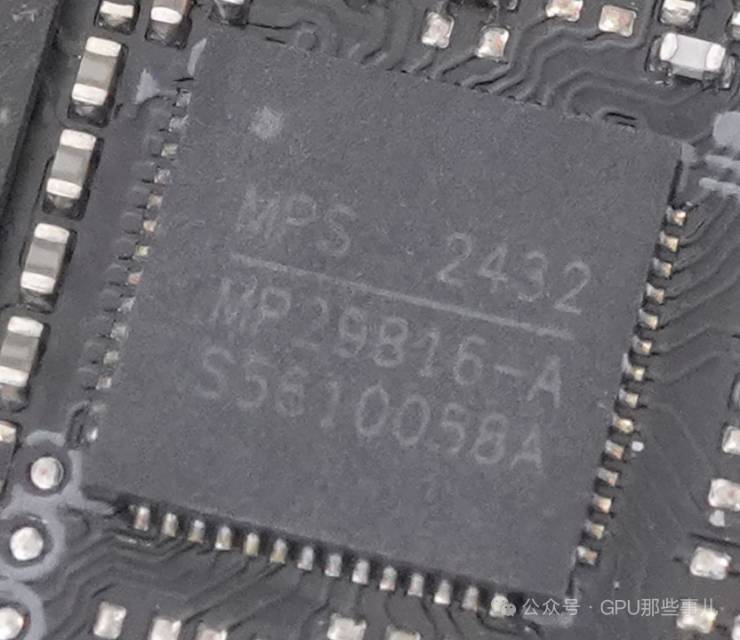

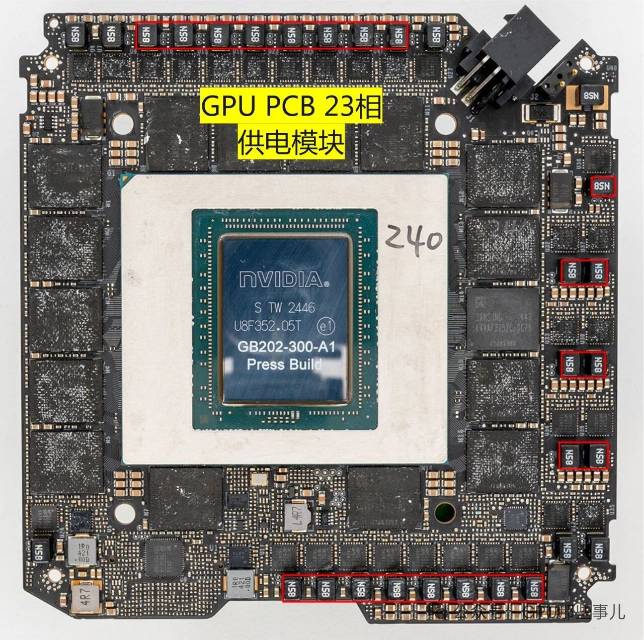

1）GPU配备了高达23相的强大供电系统，这套系统由MPS（Monolithic芯源系统）的MP29816控制器进行调控。

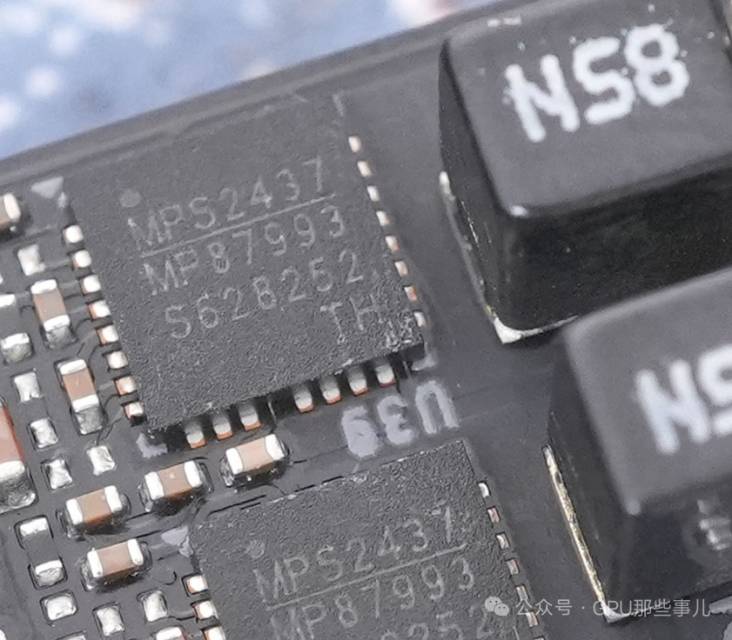

2）所有GPU供电相均采用芯源系统（Monolithic）的MP87993 DrMOS元件，额定电流为50安培。

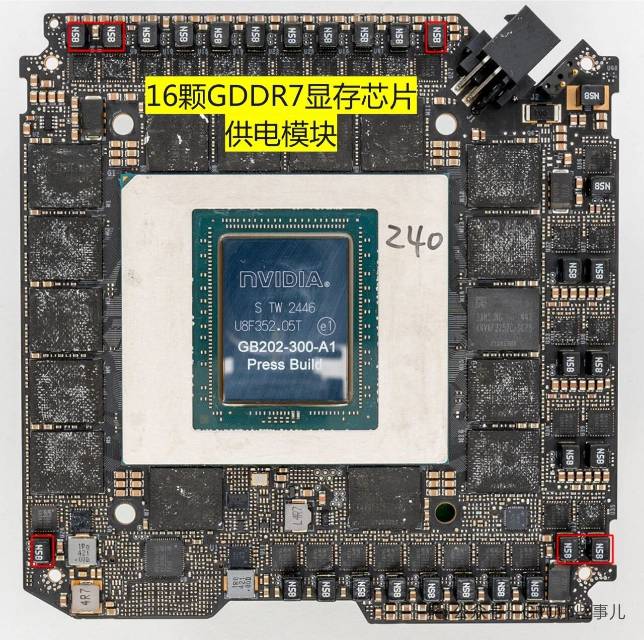

3）为16颗GDDR7显存芯片供电的是一个6相供电模块，该模块由同一颗芯源系统MP29816控制器驱动，该控制器也负责调控GPU电压。

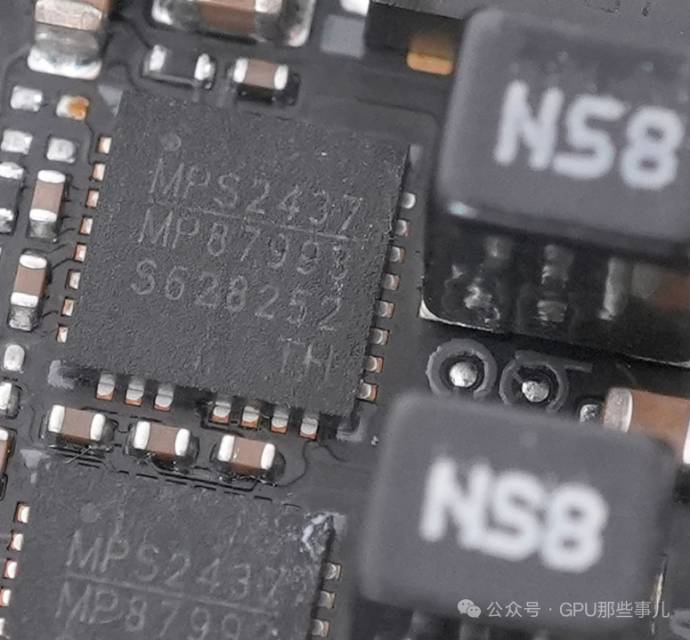

4）与GPU供电方案一致，显存部分同样采用芯源系统（Monolithic）MP87993 DrMOS芯片进行管理。

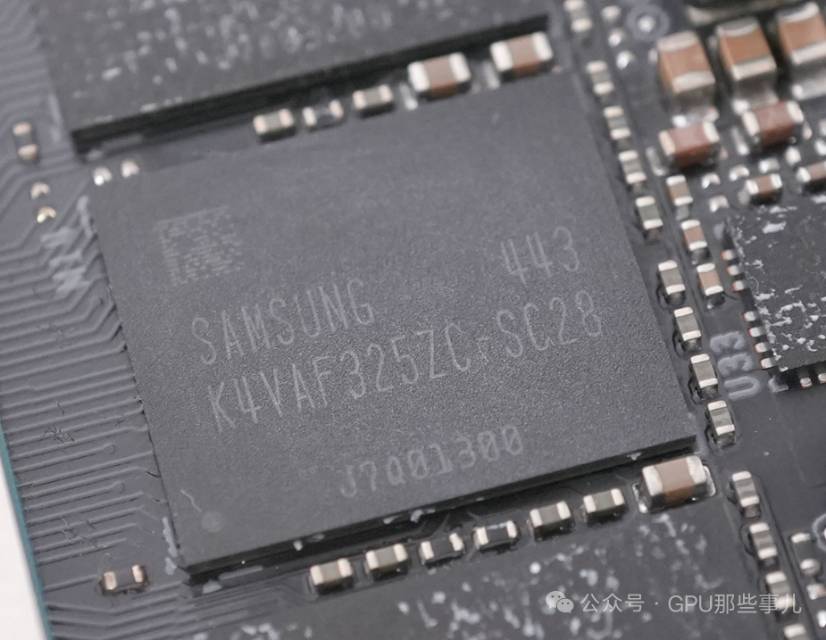

5）GDDR7显存芯片由三星制造，型号为K4VAF325ZC-SC28，其标称速率为28 Gbps。

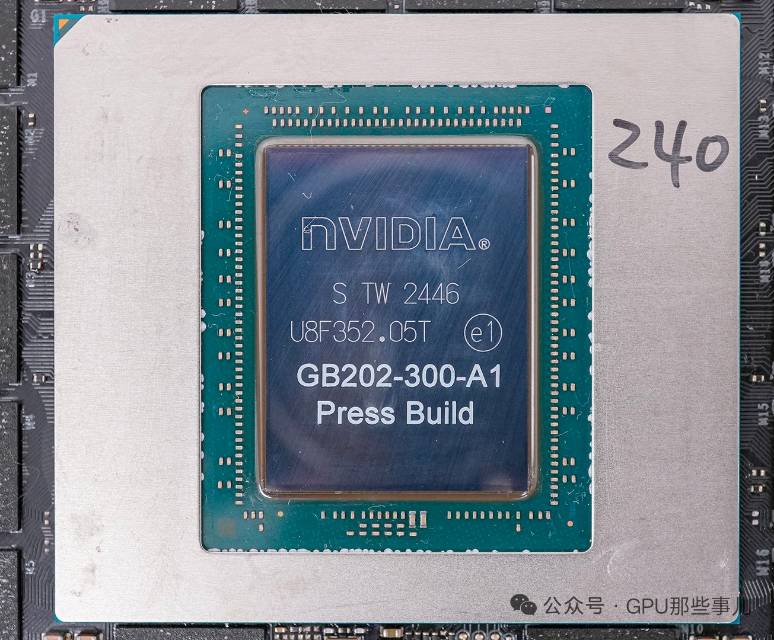

6）NVIDIA GeForce RTX 5090搭载的GB202核心规模庞大。该芯片采用台积电5纳米“NVIDIA 4N”制程工艺制造（与Ada架构相同），芯片面积达750平方毫米，并集成了惊人的922亿个晶体管。
