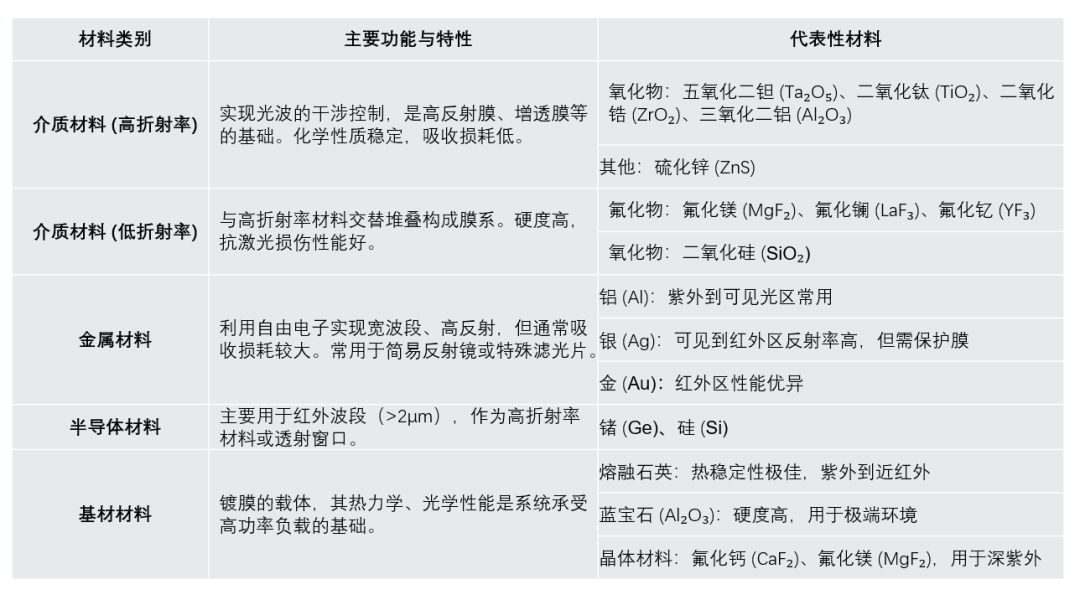

光学镀膜材料主要分为以下几类，各自承担着不同的光学和物理功能：
如何根据应用选择材料？
选择材料时，你需要系统性地考虑以下几个方面：
明确工作波段，这是首要条件，材料需在工作波段内具有高透明度和低吸收。
紫外/深紫外：常选用氟化镁 (MgF₂)、氟化镧 (LaF₃) 等氟化物，以及合成熔融石英等特殊基材。
可见光到近红外：最常用的波段。高折射率材料多用Ta₂O₅、TiO₂、Nb₂O₅；低折射率则用SiO₂、MgF₂。基材多用BK7玻璃、熔融石英。
中远红外：会使用锗 (Ge)、硅 (Si)、硒化锌 (ZnSe) 等半导体材料作为膜料或基材。贵金属金 (Au) 也是优良的红外反射材料。
确定膜层功能，不同功能的膜系对材料组合有不同要求。
增透膜：核心是高低折射率材料的匹配。常用组合如 SiO₂/Ta₂O₅、MgF₂/Al₂O₃ 等，通过设计膜厚实现特定波长的相消干涉。
高反膜：通常由高折射率材料（如TiO₂、ZrO₂）和低折射率材料（如SiO₂） 交替堆叠数十层构成，每层厚度为λ/4，利用多光束干涉实现极高反射率。
特殊膜系：如分光膜、滤光片等，可能需要引入金属材料（如铬、银）或更复杂的介质组合。
匹配工艺与性能，镀膜工艺决定了材料的最终性能，是设计时必须考虑的环节。
追求极致性能：对于高功率激光、精密仪器，要求高抗激光损伤阈值 (LIDT)、低吸收/散射。此时应选择离子束溅射 (IBS) 工艺，它能制备出密度极高（接近100%）、表面极其光滑的膜层，LIDT可达 >30 J/cm²，吸收损耗 <5 ppm。
平衡成本与性能：对于大多数消费电子、一般光学镜头，离子辅助沉积 (IAD) 或先进等离子体溅射 (APS) 是更具性价比的选择，它们在膜层密度、重复性和成本间取得了良好平衡。
复杂几何基底：对于非球面等复杂形状，原子层沉积 (ALD) 技术具有优势，因为它与视线无关，能实现均匀覆盖。
工程实践要点
在具体设计时，你需要综合权衡以下几个关键点：
材料与基底的匹配：确保膜层材料与基底材料的热膨胀系数 (CTE) 尽可能匹配，否则在高功率或温度变化下会产生热应力，导致膜层开裂或脱落。
控制应力与缺陷：膜层的内应力需要精确控制。离子束溅射（IBS）工艺通常产生可控的压应力。另外，必须减少膜层生长过程中产生的节瘤缺陷，即使是微小的缺陷也会导致局部电场增强，大幅降低LIDT。
设计软件与优化：现代镀膜设计已高度依赖软件（如Essential Macleod, FilmStar）。你可以输入材料的色散公式（折射率随波长变化关系），结合算法优化膜系结构，在带宽、角度灵敏度、偏振特性等约束条件下找到最优解。
前沿发展与挑战
当前，光学镀膜的前沿研究正围绕着“更极限”和“更智能”两个方向：
超快激光与超强激光：飞秒激光的损伤机制与纳秒激光不同，涉及多光子吸收等非线性效应，对材料的能带结构和镀膜工艺提出了全新挑战。
超宽光谱与超低损耗：如引力波探测装置需要反射率高于99.999%、在宽达数百纳米带宽内吸收损耗低至10⁻⁶量级的镜片。
功能性智能薄膜：研究具有动态可调谐性（如电致变色、热致变色）的薄膜，以及基于超构表面的超薄薄膜器件，是未来的重要趋势。
浅浅的总结一下
总的来说，光学镀膜的材料选择是一个系统性工程：
从性能指标出发：首先明确光谱（波段、反射/透射率）、物理（LIDT、硬度、环境稳定性）和成本要求。
沿核心路径决策：依据“波段 → 膜系功能 → 材料初选 → 工艺匹配 → 应力与缺陷控制”的逻辑路径进行决策。
利用现代工具：借助专业镀膜设计软件，进行模拟和优化。
