表面粗糙度 Ra：透镜的“肌肤”纹理

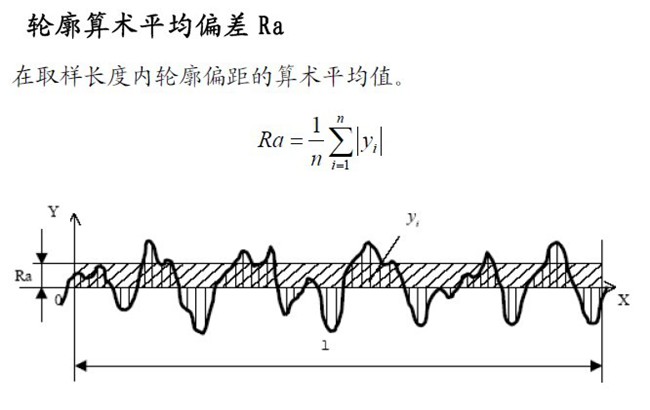

Ra 是“轮廓算术平均偏差”的简称，用于描述表面微观的高低起伏。
你可以把它想象成在一个微观尺度上，测量表面上各个点相对于一条中心线的平均高度变化。
Ra 直接关系到透镜的散射损耗。
当光线照射到一个粗糙的表面时，会发生散射，而不是全部按照预定路径透射或反射。
这对于追求高透过率、高对比度的光学系统，如相机镜头、激光系统，尤其关键。
一般来说，Ra值越小，表面越光滑，散射光越少。
比如，一个用于高功率激光的反射镜，其Ra值可能被要求小于0.1纳米，以达到“超光滑”的镜面级标准。
面型 PV 与 RMS：透镜的“骨骼”形态
这两个参数经常成对出现，用于评价光学表面的宏观几何精度，通常用干涉仪进行检测。

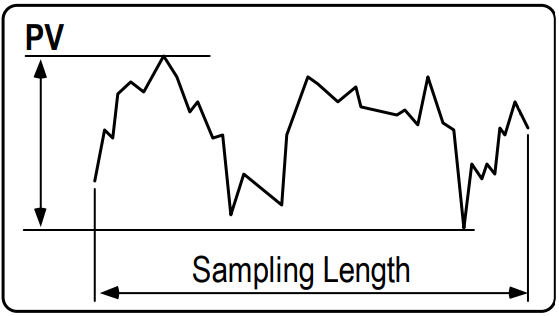

PV值就是大家熟知的峰谷值，Peak-to-Valley，最高点与最低点之间的差异。
它是指在整个被测表面上，最高点（波峰）和最低点（波谷）之间的绝对高度差。
它就像一个“极差”指标，直接告诉你表面最大的起伏有多大。
PV值非常直观，尤其对于高能激光系统或天文望远镜等应用至关重要。
因为这些系统中能量高度集中，一个局部的、尖锐的缺陷（对应一个大的PV值）就可能成为热损伤的起点或引起波前剧烈畸变。
一个常见的换算关系是：1个干涉条纹（光圈）的不规则度，大约对应λ/2（约316nm@632.8nm）的PV值。

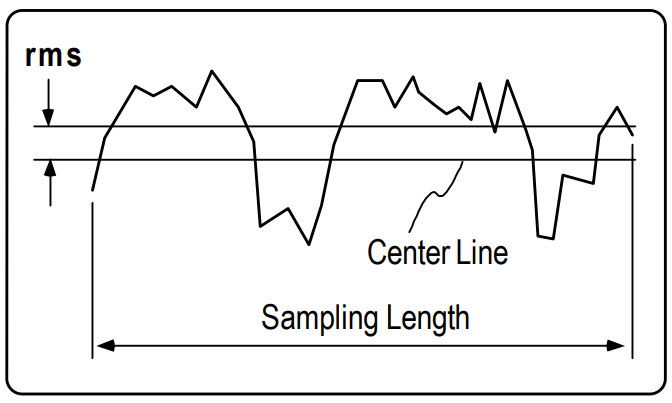

RMS值就是均方根值。
它是通过对表面上所有采样点的高度偏差进行平方、平均、再开方得到的统计值。
它不像PV那样只关注两个极端点，而是反映了整个表面的平均起伏程度。

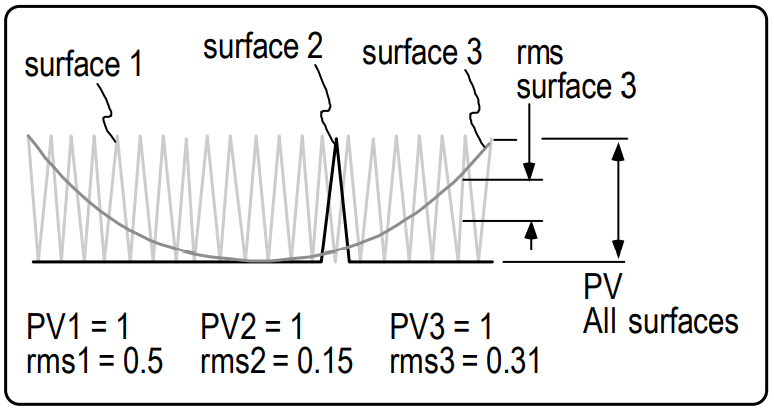

PV值一致，RMS不同，表面形状有可能大不相同：
RMS是衡量精密成像系统，如光刻物镜、高质量相机镜头质量的核心指标。
因为它与整个波前的均方根误差直接相关，决定了光学系统的成像对比度和分辨率。
一个表面可能没有特别大的孤立缺陷（PV值尚可），但如果整体“坑坑洼洼”（RMS值差），成像就会模糊。
对于平滑的表面，RMS值通常约为PV值的 1/3 到 1/5。
光洁度 20-20 与 20-10：透镜的“疤痕”评级
光洁度并非一个连续的数值，而是一组遵循美国军用标准MIL-PRF-13830的特定代码，用于量化表面上的离散型缺陷。
代码通常写作“S-D”的形式：Scratch/Dig。
第一个数字（如20）：代表划痕的宽度等级，通常指长宽比大于4:1的表面缺陷。
在通用的美国军用标准MIL-O-13830中，划痕等级如20、40、60、80，是一个通过将表面的划痕与在受控的照明条件下与标准样板对比得出的无量纲数字来确定划痕名称。
这个数字号码越大，代表划痕的观感越明显。
再次提醒注意：这个数字号码并不是实际的划痕，不是直接对应划痕具体的宽度或深度尺寸，而是根据MIL规格将其与标准的划痕进行的比较等级。
第二个数字（如20或10）：代表麻点的直径等级，通常指长宽比小于4:1的坑点、斑点。
数字越大，允许的麻点直径越大。麻点号数直接对应其直径的百分之一毫米。例如，#40麻点表示其直径为0.40毫米，#20则表示直径为0.20毫米
这些“疤痕”虽然小，但在高性能光学系统中危害不小。
深划痕可能成为应力集中点，在热冲击或高功率激光下导致元件破裂；而麻点则会遮挡局部光线，造成能量分布不均。
因此，“20-10”的标准比“20-20”更为严格，它对麻点的大小控制得更精细。
在实际检测中，需要将它们综合判读才能全面评价一个透镜的质量。
比如，一个用于激光美容仪的高质量滤光片，可能会同时要求：面型PV < λ/4 @ 632.8nm（约158nm），光洁度 20-10，以及粗糙度Ra < 1nm
