空心杯电机，又称无铁芯电机(Ironless Motor)，是一种特殊设计的电机，因其结构特点和性能优势广泛应用于小型和微型设备，如玩具、电动工具及机器人等。空心杯电机是微特电机领域中技术含量极高的一类。它凭借其独特的结构和卓越的性能，在医疗器械、航空航天、机器人、精密仪器、工业自动化等要求高精度、高响应速度和高效率的尖端领域中扮演着不可或缺的角色。

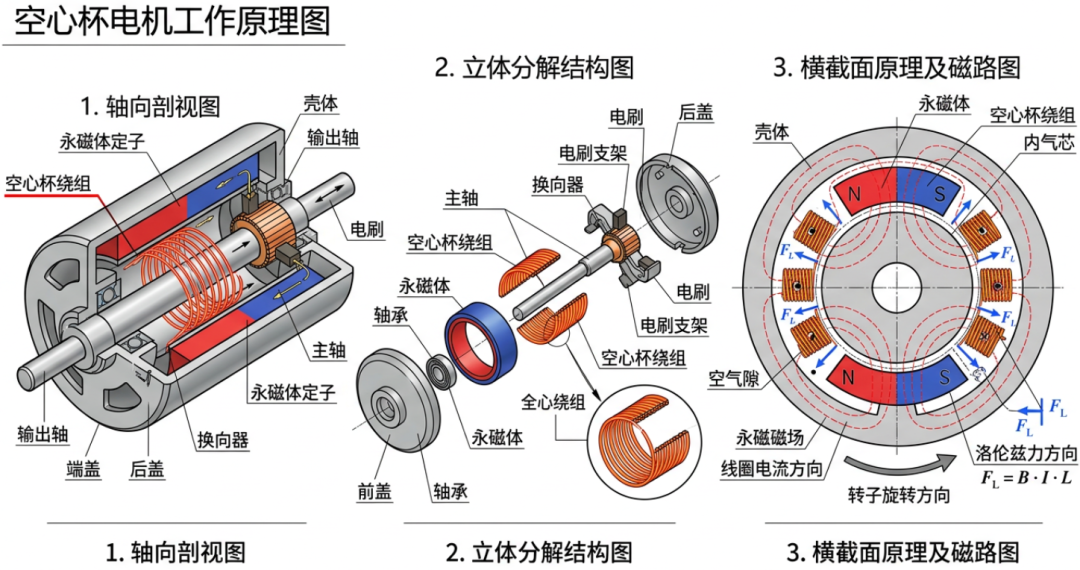

1. 空心杯电机的核心结构：颠覆性的“无铁芯”转子
传统直流电机的转子通常由硅钢片叠压成的铁芯和绕嵌在铁芯槽中的线圈构成。而空心杯电机彻底颠覆了这一设计，其转子(Rotor)没有铁芯，而是将漆包线通过特殊工艺绕制并固化成一个自支撑的、中空的“杯状”或“篮状”结构。
-

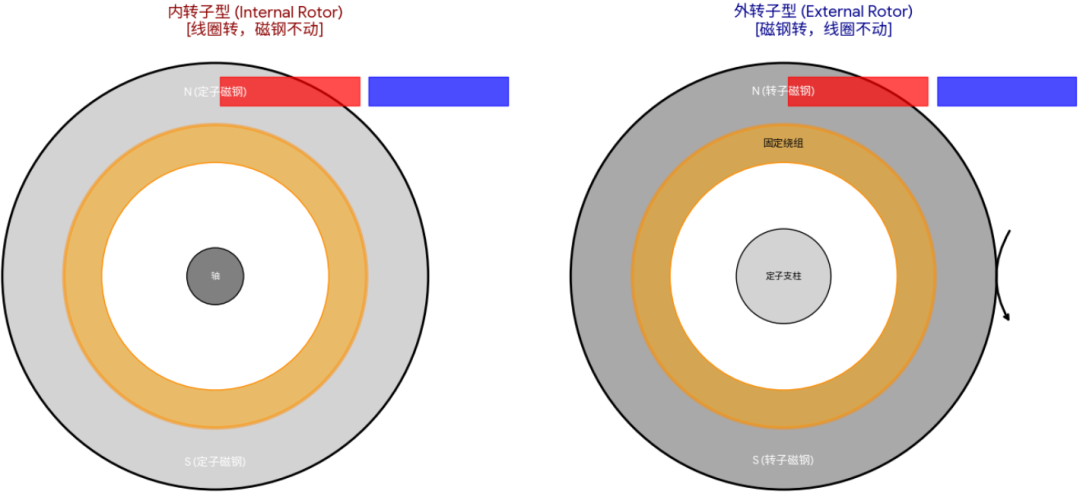

内转子型（Internal Rotor）：这是最常见的结构。圆柱形的永磁体作为定子（Stator）固定在电机中心，空心杯转子则套在永磁体外部，在永磁体和外部的导磁外壳（磁轭）之间形成的环形气隙中旋转。
-
外转子型（External Rotor） ：结构相反，空心杯转子在内，而永磁体和磁轭构成的定子在外。这种结构通常用于需要更大直径和更高扭矩的场合。
-
永磁体定子 ：通常使用高性能的稀土永磁材料（如钕铁硼），提供强大的主磁场。
-
空心杯绕组转子 ：电机的心脏，既是承载电流的导体，也是输出扭矩的运动部件。
-
换向器（Commutator）与电刷（Brushes） ：对于有刷直流空心杯电机，这是实现电流换向的关键。通常采用贵金属（金、银、钯等）材质，以降低接触电阻和电火花，延长寿命。
-
导磁外壳（磁轭） ：为磁场提供一个低磁阻的回路，将磁通量集中在气隙中。
电磁原理：洛伦兹力与能量转换。空心杯电机的基本工作原理是 洛伦兹力（Lorentz Force） 。当通电的空心杯转子置于永磁体产生的磁场中时，绕组的有效边会受到洛伦兹力的作用。
-
扭矩产生 ：根据左手定则，绕组两侧的导线受到方向相反的力，形成一个力矩，驱动转子旋转。其扭矩公式为：T = Kt ⋅ I 其中，T 是输出扭矩，I 是电枢电流，Kt 是扭矩常数 ，它由电机的磁场强度、绕组的有效长度和匝数等物理参数决定。
-
反电动势（Back EMF） ：当转子在磁场中旋转时，绕组切割磁感线，会产生一个与电源电压方向相反的感应电动势，即反电动势。其大小与转速成正比：E = Ke ⋅ ω 其中，E是反电动势，ω是电机角速度，Ke是反电动势常数 。在国际单位制下，Ke和Kt的数值相等。
-
稳态运行 ：电机稳定运行时，电压、电流和转速满足以下平衡方程：U = I ⋅ R + E = I ⋅ R + Ke ⋅ ω；其中，U是施加在电机两端的电压，R是电枢绕组的总电阻。这个公式揭示了电机“电压控制速度，电流控制扭矩”的基本特性。
性能优势的理论根源：空心杯电机的革命性结构直接带来了传统电机难以企及的性能优势：
-
极低的转动惯量（Low Moment of Inertia） ：这是空心杯电机最核心、最具颠覆性的优势。由于转子完全由铜线和少量树脂构成，摒弃了沉重的硅钢片铁芯，其转动惯量可以做到传统电机的10%甚至更低。根据牛顿第二定律的转动形式 T = J ⋅ α （扭矩 = 转动惯量 × 角加速度），极小的转动惯量 J 意味着在相同扭矩下，电机可以获得极大的角加速度α。 实际意义 ：电机可以在毫秒级时间内完成启动、停止和正反转，展现出惊人的动态响应能力，非常适合需要频繁、快速启停和高精度定位的应用，如机器人关节的快速摆动、医疗注射泵的精确脉冲等。
-
极高的能量转换效率（High Efficiency） ：传统电机由于转子铁芯的存在，在旋转磁场中会产生两种主要的能量损耗：
① 磁滞损耗：铁芯反复磁化、去磁过程中产生的能量损失。
② 涡流损耗：变化的磁场在铁芯中感应出涡旋电流，产生焦耳热损失。空心杯电机因为没有铁芯，从根本上 消除了磁滞和涡流损耗 。其主要损耗仅为铜线电阻产生的焦耳热（铜损）和机械摩擦损耗。因此，其能量转换效率极高，通常可达80%-90%，远高于同等尺寸的传统微型电机。 实际意义 ：在电池供电的便携设备（如无人机、便携医疗设备）中，高效率意味着更长的续航时间。在持续运行的设备中，高效率意味着更低的发热和更小的散热需求。
-
无齿槽效应与转矩波动（No Cogging Torque） ：传统电机的定子和转子铁芯上开有齿槽以安放绕组和磁钢。当转子旋转时，永磁体与定子齿部之间的磁吸力会随位置周期性变化，产生一种不希望出现的“卡顿”力矩，即 齿槽转矩（Cogging Torque） 。空心杯电机的转子是光滑的圆筒，没有齿槽结构，因此 完全没有齿槽转矩 。 实际意义 ：电机在低速下运行极为平稳，没有速度和扭矩脉动，这对于需要平滑控制的应用至关重要，如高端音响设备的光驱主轴、医疗扫描设备的精密移动平台等。
-
卓越的线性特性与易控性（Linearity & Controllability） ：由于没有铁芯带来的磁饱和问题，空心杯电机的磁路非常“干净”。这使得其 扭矩-电流关系 和 速度-电压关系 在很宽的工作范围内都保持着良好的线性。 实际意义 ：控制系统（如PID控制器）的设计大大简化。控制器可以非常精确地通过调节电流来控制输出扭矩，通过调节电压来控制转速，实现了简单而精准的伺服控制。
2. 空心杯电机设计精要——在方寸间实现性能最大化
设计一颗高性能的空心杯电机，是电磁学、材料学、热力学和精密机械工程的多重挑战。
-

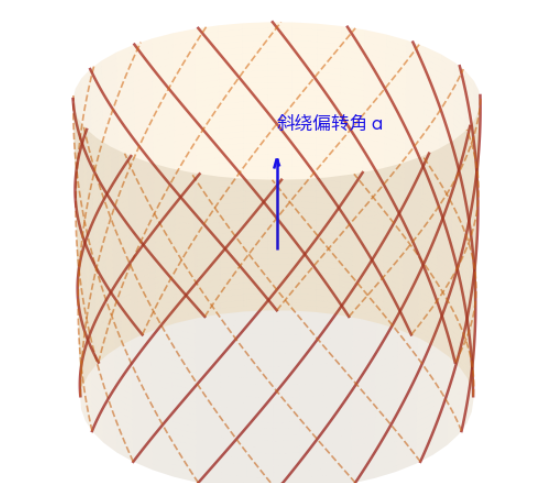

绕组形式：空心杯的绕组通常采用斜绕（Skewed Winding）方式。多股漆包线在专用的绕线机上以特定角度倾斜缠绕，层层叠加，并用粘合剂粘接，形成一个机械强度高、结构稳定的杯状。斜绕相比于直绕，可以更好地平衡径向力，减少振动，并使反电动势波形更接近理想的正弦波。
-
磁路优化：设计的核心目标是在气隙中产生尽可能强且均匀的磁场。
-
磁钢选材：必须选用高性能的钕铁硼（NdFeB）等稀土永磁材料，并选择高工作温度、高矫顽力的牌号（如SH、UH、EH级），以防止在高温或大电流冲击下发生不可逆的退磁。
-
磁路结构：通过有限元分析软件（如ANSYS Maxwell）对磁钢的形状、充磁方式以及外部磁轭的尺寸进行优化，确保磁通量最大限度地通过空心杯绕组，减少漏磁。
-
转子结构强度：空心杯转子是电机中最脆弱的部分。它需要在承受高速旋转离心力和电磁力的同时，保持极低的重量和惯量。设计时，绕线张力、粘合剂的种类与固化工艺、杯壁的厚度都需要精确计算和实验验证。
-
换向器与电刷系统：这是有刷空心杯电机寿命和可靠性的决定性因素。
① 换向片：通常由铜基体上电镀一层硬金或金银合金制成，要求表面极其平整光滑，以减小对电刷的磨损。
② 电刷：分为 贵金属电刷 （如金、银、铂、钯的合金丝）和 碳刷 （石墨基）。贵金属电刷接触电阻小，电气噪音低，适用于小功率、信号级的应用；碳刷能承受更大电流，寿命更长，适用于功率稍大的应用。电刷的压力、形状和材质直接决定了电机的寿命和性能稳定性。
-
轴承系统：为支撑高速旋转的转子，必须使用高精度的微型滚珠轴承。轴承的预紧力、润滑方式以及安装同轴度都会影响电机的噪音、振动和寿命。
-
-
散热路径：由于转子悬浮在气隙中，与外界的热交换非常困难。热量主要通过以下路径散发：
-
设计挑战：转子绕组的温升是限制电机持续输出功率的关键因素。漆包线的绝缘等级（如F级155℃，H级180℃）决定了电机能承受的最高温度。设计时，必须通过热仿真模型精确预测在不同工况下的温升，并确保其在安全范围内。通常，电机的额定参数是在保证温升不超过极限的条件下标定的。为了提高散热，有时会在电机外壳上设计散热鳍片，或者将电机紧密安装在具有良好导热性的金属机身上。
4. 空心杯电机的生产工艺——从图纸到精密产品的艺术
空心杯电机的制造过程充满了“know-how”，每一个环节的精度和一致性都至关重要。
-
核心工艺：空心杯绕组的制作。这是整个制造流程中最独特、技术壁垒最高的一步。整个过程对绕线张力、排线精度、树脂配方、固化曲线的控制要求极高，直接决定了电机的动平衡、电气性能和可靠性。
① 绕线：在专用的高精度数控绕线机上，将直径极细（通常几十微米）的漆包线按照预设的斜角和匝数，紧密、均匀地缠绕在一个可拆卸的芯模上。
② 成型与粘接：在绕线过程中或绕线结束后，通过滴涂或浸渍的方式，将特殊配方的热固性树脂（如环氧树脂）均匀渗透到线圈缝隙中。
③ 热压固化：将带有树脂的线圈放入精密模具中，在一定的温度和压力下进行烘烤固化。这个过程使松散的线圈变成一个具有足够机械强度的、坚硬的自支撑结构。
④ 脱模与后处理：固化完成后，小心地从芯模上取下成型的空心杯，并进行修整、清理。
-
① 定子磁钢的充磁与装配：永磁体通常是在装入导磁外壳后再进行整体充磁，以保证磁场的均匀性和对称性。
② 换向器的加工：换向片之间的绝缘槽需要用金刚石刀具进行精密切割，表面粗糙度要求达到镜面级别。
③ 精密装配 ：将空心杯转子、电刷系统、轴承等部件装配到外壳中。转子与定子之间的气隙极小（通常只有0.1-0.5mm），装配过程中的同轴度控制是关键。
④ 动平衡校正 ：即使绕制非常精密，转子仍会有微小的不平衡。必须通过动平衡机进行测试，并通过激光烧蚀或点胶的方式去除或增加微量质量，以消除高速旋转时的振动。
-
质量控制与测试。成品电机需要经过一系列严格的电气和机械性能测试，以确保其一致性和可靠性。
① 电气参数测试 ：测量电枢电阻、电感，以及最重要的 反电动势常数Ke和扭矩常数Kt。
② 动态性能测试 ：测试电机的空载转速、空载电流、堵转扭矩、堵转电流等关键指标。
③ 寿命与可靠性测试 ：抽取样品进行长时间的连续运行或启停循环测试，评估其在额定工况下的使用寿命。
5. 空心杯电机的主要供应商——全球市场的领导者与挑战者
空心杯电机市场是一个技术壁垒高、市场集中度高的领域，长期由欧洲企业主导。但近年来，随着国内需求的爆发和技术的追赶，中国本土企业也取得了长足的进步。
-
① Maxon Group (瑞士) ： 全球空心杯电机的发明者和绝对的领导者，是行业的技术风向标和质量标杆。其品牌“Maxon”几乎是高性能微型电机的代名词。 核心技术 ：拥有专利的“菱形绕组”技术，机械强度和功率密度极高。产品线极为丰富，覆盖从几毫米到几十毫米直径的各种有刷和无刷空心杯电机，并提供配套的减速箱、编码器和控制器，形成完整的驱动解决方案。 主要应用 ：火星探测器（“毅力号”和“机智号”直升机）、高端医疗设备（手术机器人、胰岛素泵）、航空航天、精密仪器等。
② FAULHABER Group (德国) ：与Maxon齐名的德国精密驱动巨头，同样以卓越的品质和技术创新闻名。 核心技术：在微型和超微型电机领域有深厚造诣，其SR系列斜绕组技术和独特的转子制造工艺使其产品在功率密度和动态响应上表现出色。 主要应用：医疗技术（植入式设备、分析仪器）、光学仪器、机器人、航空航天等。
③ Portescap (美国/瑞士，隶属Danaher集团)：全球领先的微型电机解决方案提供商，尤其在医疗领域享有盛誉。 核心技术：其Athlonix™和DC/DCM系列有刷空心杯电机，以及无刷直流空心杯电机，以高效率和长寿命著称。在定制化解决方案方面能力很强。 主要应用：外科手术工具、药物输送系统、临床诊断设备、工业自动化等。
-
中国本土力量：快速崛起与国产替代。随着中国在机器人、高端制造等领域的快速发展，对高性能空心杯电机的需求激增，催生了一批优秀的本土企业。
① 江苏鼎智科技股份有限公司 (Dingzhi Technology)： 国内空心杯电机的领军企业之一，被认为是“国产Maxon”的有力竞争者。产品线较为齐全，覆盖有刷、无刷空心杯电机。 核心优势：凭借较强的研发实力和成本控制能力，在医疗、机器人等领域实现了对国外品牌的有效替代，尤其在中端市场占据了重要份额。
② 深圳市维真电机有限公司 (Weizhen Motor) ： 专注于空心杯电机研发和生产的专精特新企业，技术积累深厚。 核心优势：产品在性能一致性、可靠性方面有良好口碑，能够提供针对特定应用的定制化服务。
③ 鸣志电器 (MOONS’)： 国内领先的运动控制产品制造商，产品线广泛，空心杯电机是其微型驱动单元的重要组成部分。 核心优势：依托其在步进电机、伺服系统等领域的强大市场渠道和品牌影响力，其空心杯电机产品能够与自身其他产品线形成协同效应，提供整体解决方案。
-
其他值得关注的企业：国内还有诸如 拓邦股份、江苏雷利 等上市公司，通过内生研发或外延并购的方式，也在积极布局空- 心杯电机领域，共同推动着国产化进程。
空心杯电机以其“无铁芯”的革命性设计，实现了传统电机难以企及的 低惯量、高效率、高线性度、无齿槽效应 等卓越性能，成为精密驱动领域的“掌上明珠”。从理论层面，它完美诠释了电磁学原理如何通过结构创新转化为极致的机械性能。在设计与制造层面，它代表了微型机电系统（MEMS）的顶尖工艺水平，是多学科知识高度集成的结晶。展望未来，空心杯电机的发展将呈现以下趋势：
-
更高功率密度：通过新材料（如更高性能的磁钢、纳米复合绝缘材料）和更优化的散热设计，在更小的体积内实现更大的扭矩和功率输出。
-
更高集成度：将电机、减速箱、编码器、驱动器甚至控制器集成一体化的“智能关节模组”将成为主流，简化机器人等复杂系统的设计。
-
更低成本：随着生产工艺的成熟和规模化效应，特别是中国厂商的技术突破，空心杯电机的成本有望进一步下降，从而从金字塔尖的高端应用，逐步渗透到更广泛的工业和消费领域。
-
无刷化趋势：随着无刷电机控制技术的成熟和成本下降，无刷空心杯电机因其更长的寿命、更高的可靠性和更高的转速，将逐渐取代有刷产品，成为市场的主流。
