Intel 100G DR1 QSFP28 Module
这是一个很有趣的光模块，因为它内部的构造与常规产品略有不同。英特尔曾经有一项光模块生产业务，其主要客户是 Facebook/Meta。最终，Jabil（捷普）收购了Intel的可插拔硅光子业务。尽管如此，当时还是生产了海量的此类模块。
Intel 100G DR1 QSFP28 Module

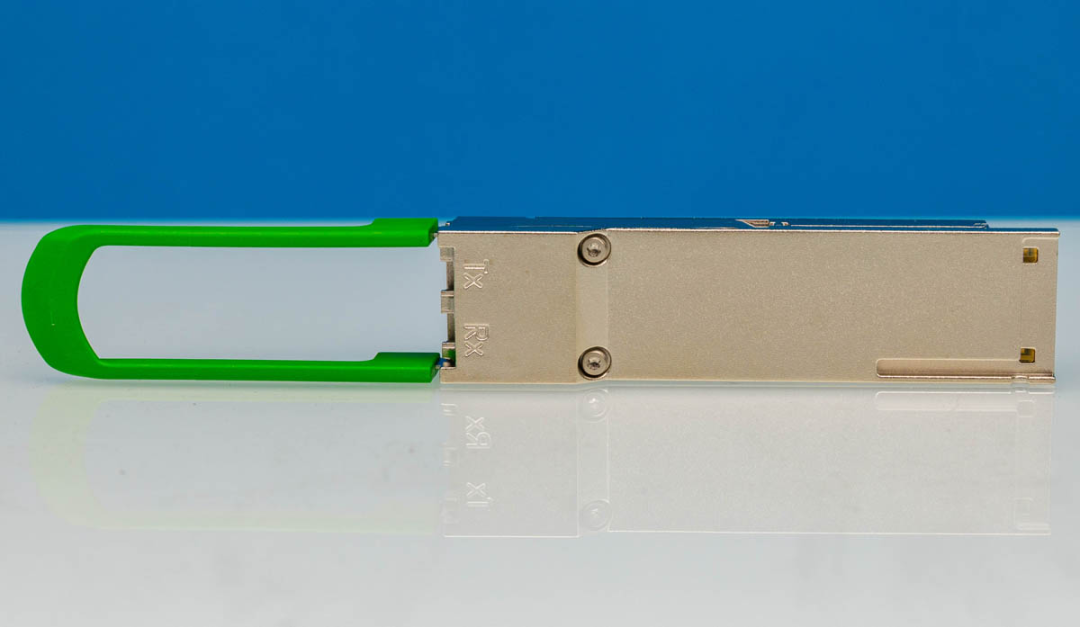

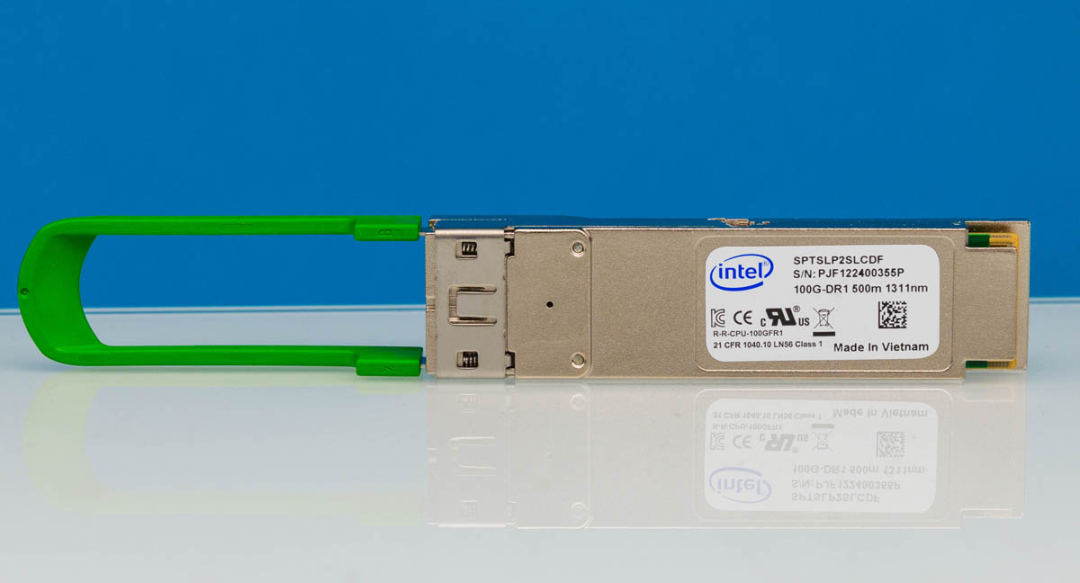

QSFP28 模块的外观看起来都大同小异。
Intel 100G DR1 QSFP28 Module

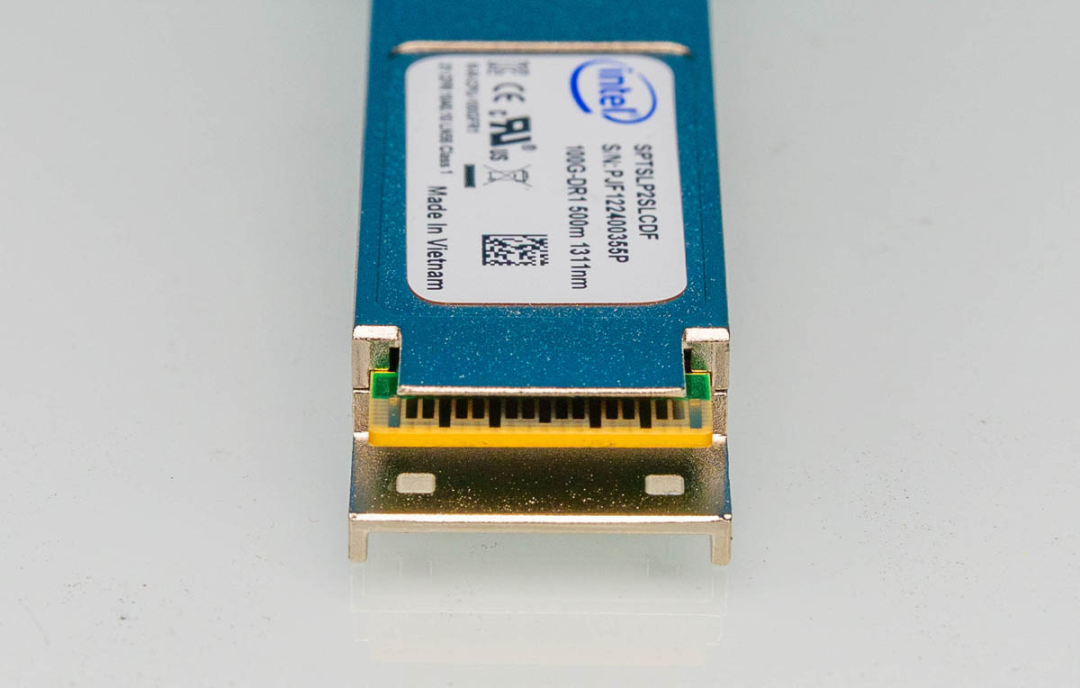

从让它变得有趣的地方开始说起：这一侧是 QSFP28 连接器，使用 NRZ 信号。
Intel 100G DR1 QSFP28 Module

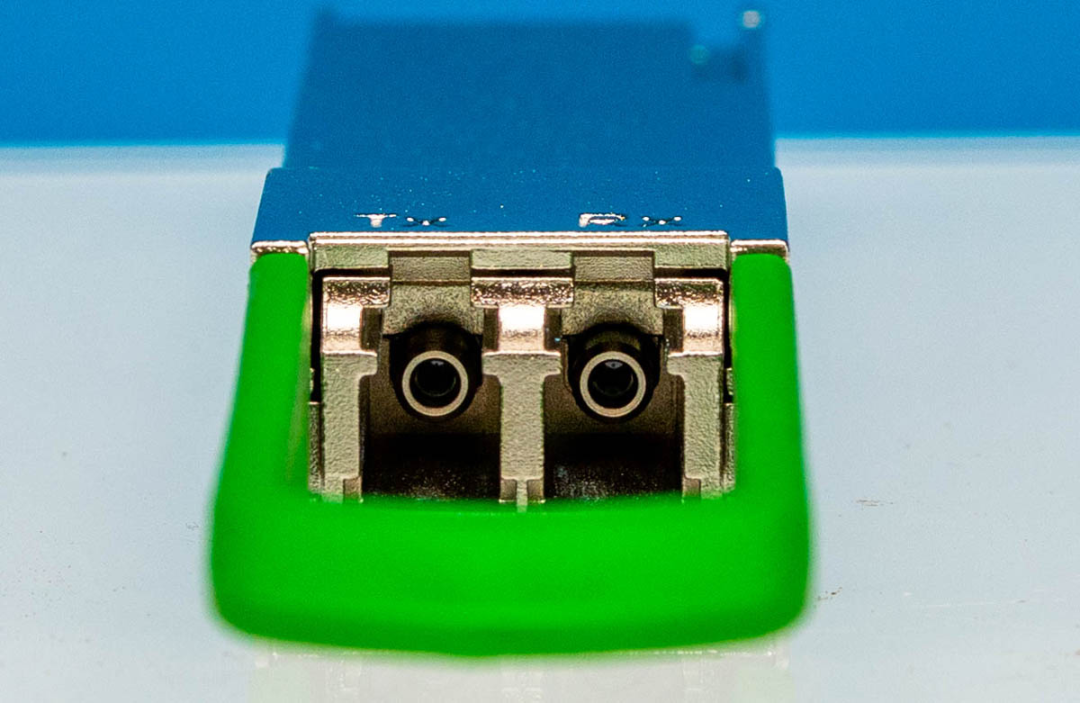

在光接口一侧，我们看到的是单模 LC 连接器。由于这是一个 DR1 光模块，它使用 PAM4 信号。
Intel 100G DR1 QSFP28 Module

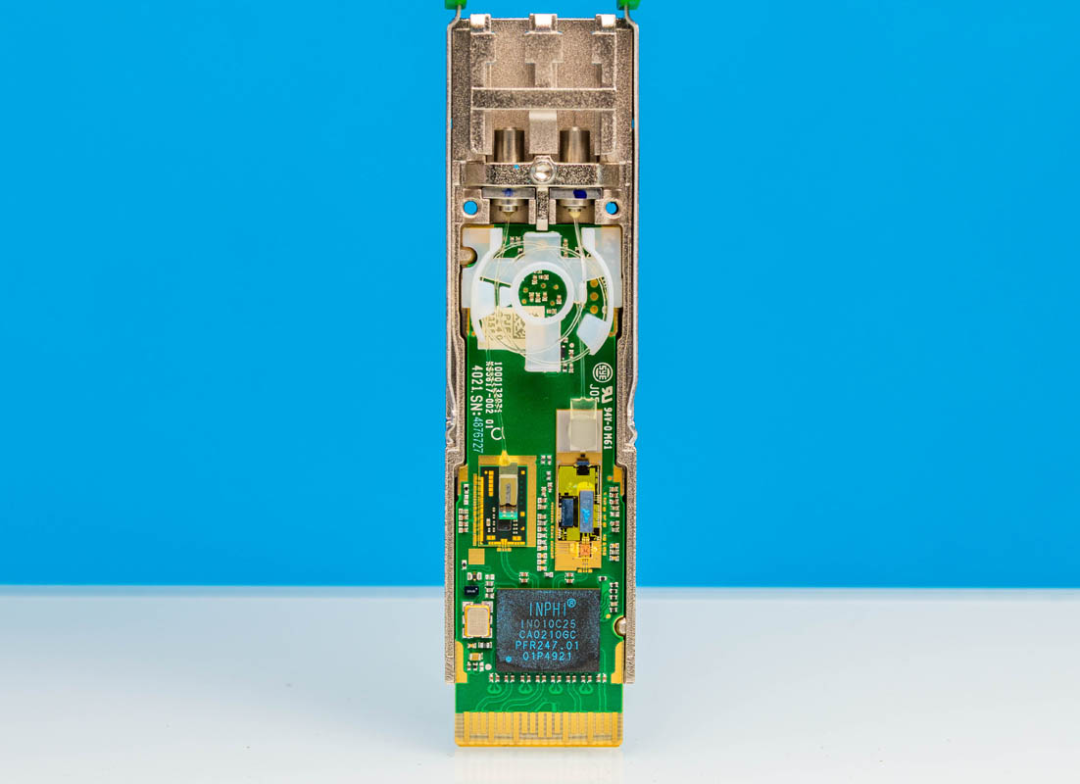

这里是一个快速的内部透视图。在底部，你可以看到 Inphi IN010C25 芯片。Inphi 后来被 Marvell（马威尔）收购，因此这是 Alcor 100G PAM4 DSP（数字信号处理器）。更具体地说，这是 4x 25G NRZ 转 1x PAM4 100G 的变体。
Intel 100G DR1 QSFP28 Module

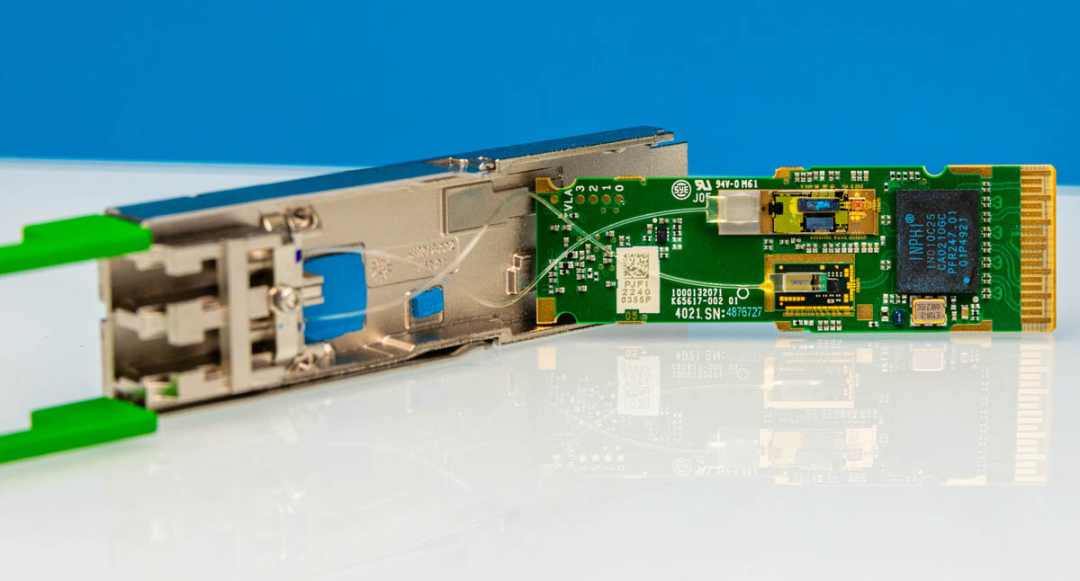

打开它，可以看到发送和接收侧，以及光纤的连接细节。
Intel 100G DR1 QSFP28 Module

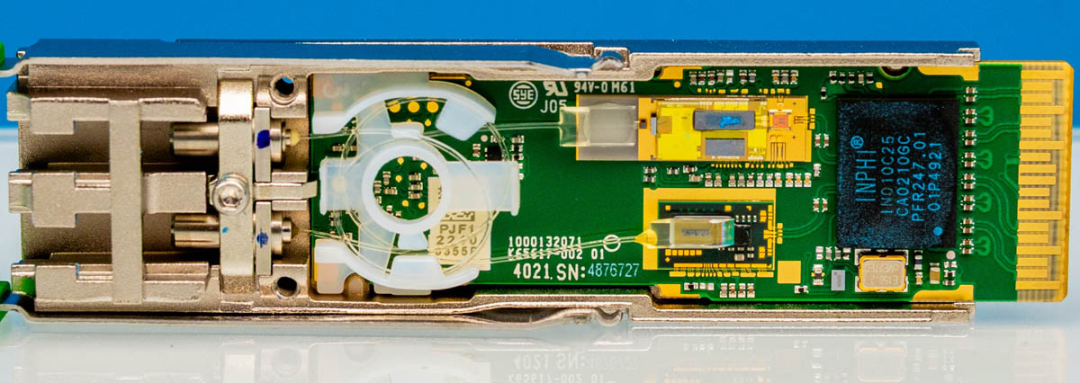

这是光引擎的特写镜头。
Intel 100G DR1 QSFP28 Module

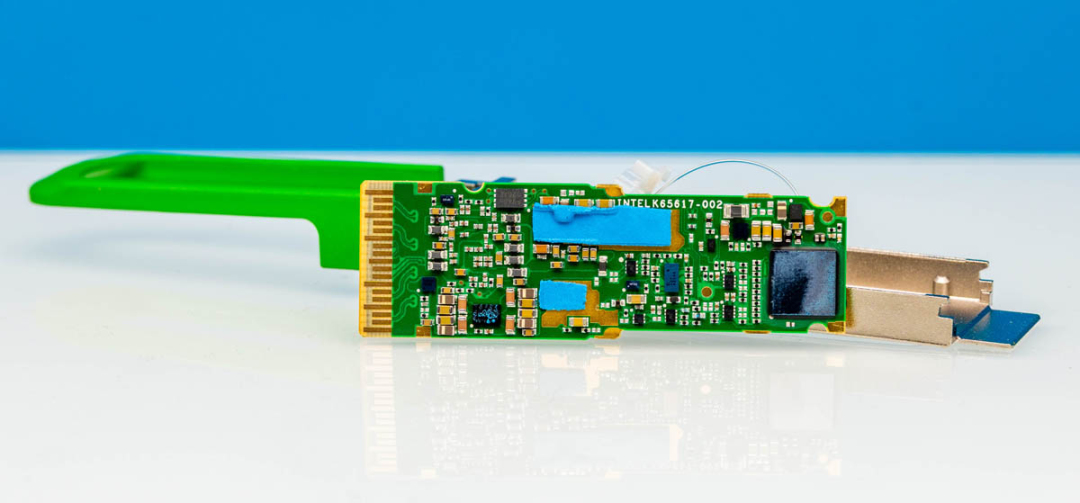

这是 PCB 的背面。
Intel 100G DR1 QSFP28 Module
在这些模块内部，我们发现了一些比仅仅看金属外壳更有趣的东西。
