买镜头之前，你会做什么功课？
大概率是上某乎搜评测，看几张样片，再瞄一眼价格——然后下单。
但如果你是一个”理性消费者”，你一定还做过这一步：
打开厂家官网，找到那张 MTF 曲线图，盯着它看了三秒……然后关掉了。
因为你看不懂。
或者更糟——你以为自己看懂了，但其实看错了。
这不是在嘲讽谁。MTF曲线被误读，几乎是行业默认状态。就连一些在器材圈写了十年文章的博主，也会犯几个经典错误。
今天，我们就把这张图彻底拆开来看。读完这篇，你会发现它藏着的东西，比你想象的多得多。
二、让我印象深刻的一次误判
几年前，我们团队在做一批工业检测镜头的选型，需要在两款焦距相近、价位相当的镜头里选一个。
甲镜头：MTF曲线高开，中心区域在10lp/mm和30lp/mm两条线都压得很高，视觉上几乎”完美”。
乙镜头：中心略低于甲，但边缘表现更平稳，两条线之间的间距更小。
工程师们当时几乎一致倾向甲——毕竟数值更高嘛。
结果实测下来，乙镜头在我们的检测场景里表现更好。边缘像质更均匀，没有甲那种”中心锐、边缘糊”的落差感，细节识别率更稳定。
后来复盘才意识到：我们当时只看了”高不高”，却完全忽略了曲线里最重要的几个信息维度——
而其中有一个维度，甚至和物理极限有关。
三、MTF曲线，到底在说什么？
1、首先，我们要搞懂本质：MTF是在量什么？
MTF，全称 Modulation Transfer Function（调制传递函数）。
很多人背过这个名字，但不一定真的理解它在量什么。

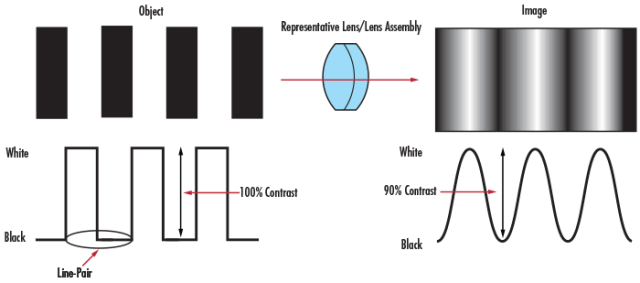

来做一个直觉实验：
想象一张黑白相间的斑马条纹图。条纹越密，空间频率越高。把这张图放在镜头前，用传感器拍下来。
你会发现：条纹越密，拍出来的黑越不黑、白越不白——对比度在下降。
MTF，就是量化这个对比度损失的函数。
数学上，MTF的定义是：
其中 MTF
这个值会随两个维度变化：
理解了这一点，你才能真正读懂后面的所有内容。

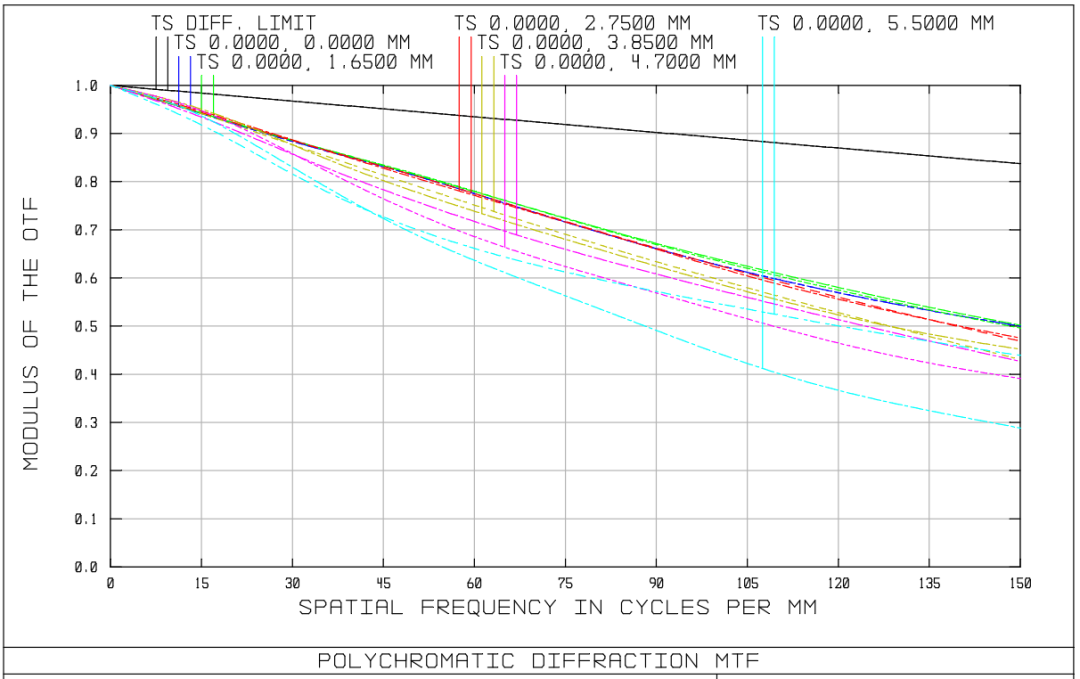

2、衍射极限MTF——那根你很少注意到的”天花板线”
这是99%的MTF教程都跳过的一步，也是最有价值的信息之一。
任何镜头，哪怕加工完美、没有任何像差，也存在一个由衍射决定的理论极限。
对于圆形光瞳，衍射极限MTF的截止频率为：
这里以 λ=550nm、F/2.8
那么，这根”天花板线”和实际曲线之间的差距，意味着什么？
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
实际曲线不可能超过同光圈下的衍射极限MTF。如果你看到某款镜头的MTF曲线在某段高于衍射极限，要么是测试条件不一致，要么数据有问题。
这一点在工业镜头验收中极为重要：拿衍射极限曲线作为参照，可以客观评估镜头设计水平，而不是单靠”0.8以上就算好”这种经验判断。
3、从MTF曲线判读主要像差类型
这是真正的进阶读法。
不同像差，在MTF曲线上有不同的”指纹”。
球差（Spherical Aberration）
特征：中心MTF整体偏低，曲线在低频段就开始下降，且随光圈变化显著。
-
球差大的镜头，开放光圈时中心MTF明显低于收小两档后的值 -
正球差会让焦点前后MTF不对称（前焦面MTF高、后焦面低，或反之）
实战判断：如果同一镜头在f/1.4和f/5.6的MTF差异极大（尤其中心），球差是主要嫌疑。
彗差（Coma）
特征：在中等像高处，S（弧矢）和T（切向）曲线出现交叉或异常起伏。
-
彗差通常在视场中间区域表现最明显（不是最边缘） -
点光源（如星点）在彗差大时会拖出”彗星尾巴”
实战判断：如果你的MTF曲线在0.3–0.5视场处出现一个”凸起再下降”的异常，优先怀疑彗差。
像散（Astigmatism）
特征：S线和T线（实线与虚线）分离，两者差值随像高增大。
-
像散主导时，S和T线会朝相反方向弯曲 -
结果是：径向线条和切向线条的清晰度不一致
实战判断：这是MTF图里这是MTF图里最直观可读的像差。两线间距越大、随像高增大越快，像散越严重。
场曲（Field Curvature）
特征：S线和T线同步下降（间距不大），但整体随像高快速跌落。
-
场曲大的镜头，中心锐利但边缘糊，两条线都低，但彼此接近 -
这与像散的区别在于：像散是两线分开，场曲是两线一起掉
实战判断：如果边缘两条线都低，但贴合良好，场曲>像散。这类镜头在平面拍摄（如翻拍文件）时会有麻烦。
畸变（Distortion）
MTF曲线无法直接反映畸变。畸变影响的是几何位置，而非对比度。这是MTF最著名的盲区之一。
像差类型快速判断可以参考下边这个表格：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4、中心 vs 边缘 vs 全视场——三段式分析法
读MTF曲线，建议把视场分三段来看，每段关注的问题不同：
中心区（0–0.3视场）
主要关注：球差、设计水平上限
-
这段曲线高不高，反映的是镜头的绝对光学能力 -
与衍射极限比较：差距越小，设计越接近极限 -
此处S和T线几乎应当重合——如果中心已经分离，说明轴上像差校正不足
设计建议：重点看高频线（如30lp/mm甚至50lp/mm），这是中心分辨率的真实体现。
边缘区（0.7–1.0视场）
主要关注：像散、场曲、畸变（需另查）
-
S和T线的间距在此处最大——像散集中爆发的地方 -
如果两条线都低但贴合，场曲为主；如果两条线分开，像散为主 -
高要求场景（如全画幅星野摄影、工业视觉全靶面检测）对这一段要求极高
设计建议：用边缘MTF的绝对值（不是和中心的比值）判断是否满足需求阈值，不能只说”比中心低了多少”。
中间区（0.3–0.7视场）
主要关注：彗差、像散过渡、像场平坦度
-
这段是最容易被忽视的区域，也是彗差的”高发地带” -
如果曲线在此段有异常凸起或交叉，优先排查彗差 -
从中心到边缘曲线是否平滑过渡，反映整体像场设计的成熟度
设计建议：把三段连起来看走势——”高平高”（中心高→中间维持→边缘稍降）是优质设计的典型形态。
全视场分析的综合技巧
做一个”双线间距热图”：在脑中（或纸上）把不同像高处的S-T间距标出来，哪里最大，像差就集中在哪里。工程验收时，这个分析方法比只看数值更有定位价值。
5、测试条件——看完图之前先看这行小字
MTF图的”出生证明”往往藏在图的说明文字里：
MTF曲线很强大，但它天然有盲区：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 畸变 |
|
|
| 色差（紫边/绿边） |
|
|
| 鬼影/眩光 |
|
|
| 焦外虚化质感 |
|
|
| 机械可靠性、防尘防水 |
|
|
MTF是选镜头和做验收的必要条件，而非充分条件。
下面，我们来做一个小测验：
下面两根曲线，你会选哪个镜头？
镜头A：10lp/mm线=0.95，30lp/mm线=0.85，中心接近衍射极限；但到边缘时两条线间距拉开，差值约0.3。
镜头B：10lp/mm线=0.88，30lp/mm线=0.75，中心与衍射极限有一定差距；但两条线始终贴合，边缘间距<0.05。
如果你拍的是人文街拍、建筑全景、工业全靶面检测——选 B。均匀性和像散控制更重要。
如果你拍的是中心主体人像，大光圈虚背景——选 A 完全没问题，中心锐度更强。
没有绝对的好坏，只有适不适合你的场景。
四、你们公司的MTF验收标准是多少？
学了这么多，最后留一个真正有意思的问题给大家——
你们公司或项目里，镜头的MTF验收标准是怎么定的？
-
是30lp/mm @ MTF≥0.3？还是50lp/mm @ MTF≥0.5？ -
有没有区分中心和边缘？ -
用的是白光还是单色光测试？ -
有没有和衍射极限做比较？
不同行业、不同应用场景，验收标准差异可以非常大。消费级摄影、工业视觉、医疗成像、航天遥感……每个圈子都有自己的”底线”。
