生活中我们能看到以下视频接口：

VGA接口

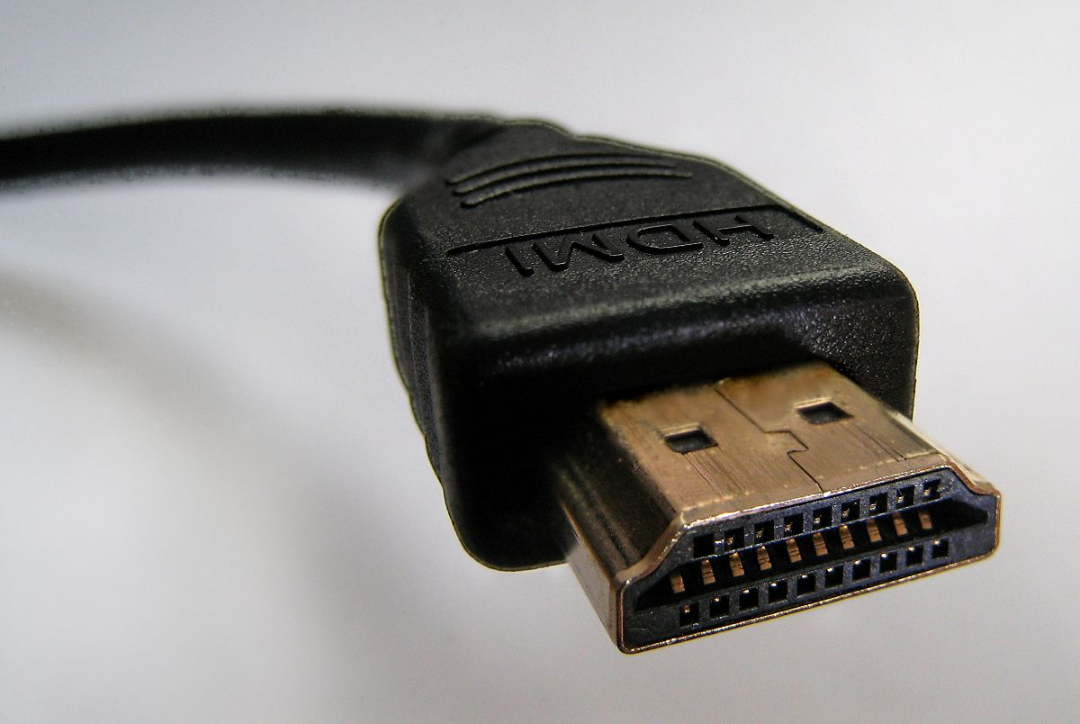

HDMI接口

DP接口

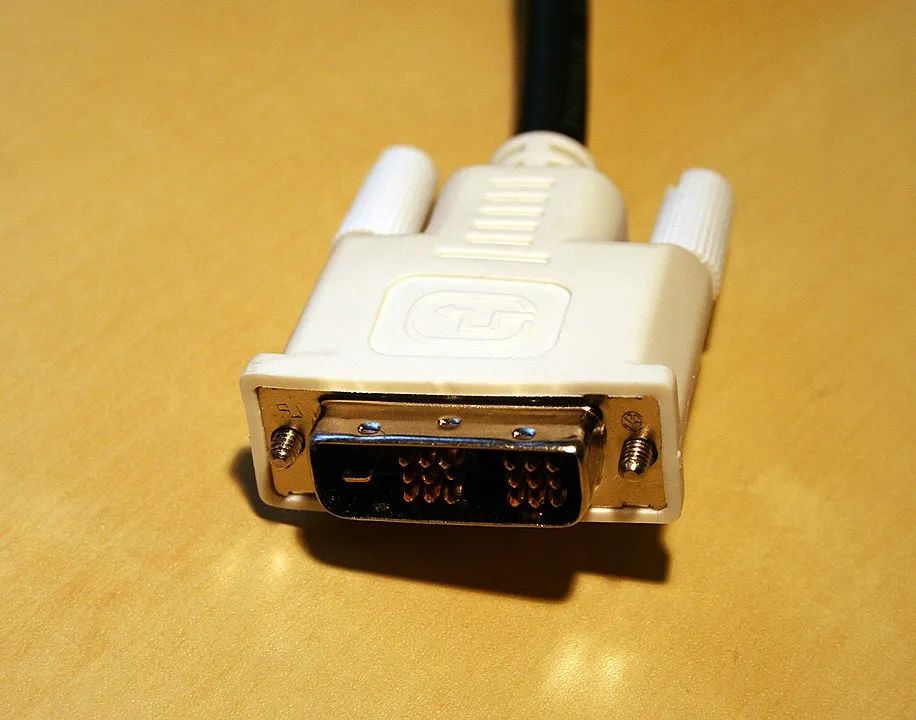

DVI-D（Single Link）

SDI

CVBS

除了这些接口，还有PAL、NTSC、SECAM、YUV、YCbCr等等这些概念，你能区分这些概念和接口吗？

假如我现在想用FPGA实现一个1080P HDMI接口，就发现有些参考是以DVI为命名实现的，那HDMI和DVI有啥区别呢？

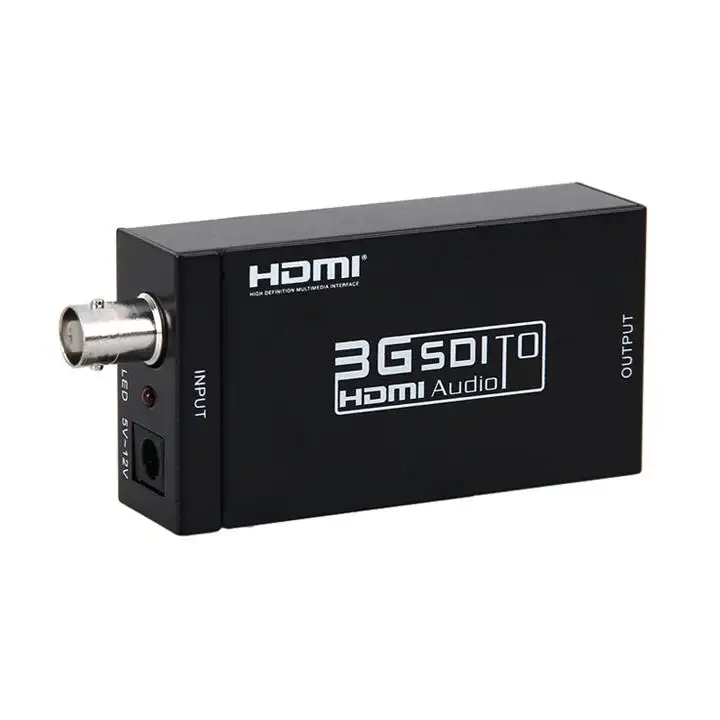

还有就是我们经常会使用各种桥片实现各种接口的转换，比如VGA转HDMI、eDP转HDMI，这些接口的转换是需要符合什么标准吗？

下面就开始我们今天的探讨之路。。。

PS：以下一些分类属于个人见解，但是名词不是来源于权威网站或书籍~欢迎讨论

视频标准包含哪些方面

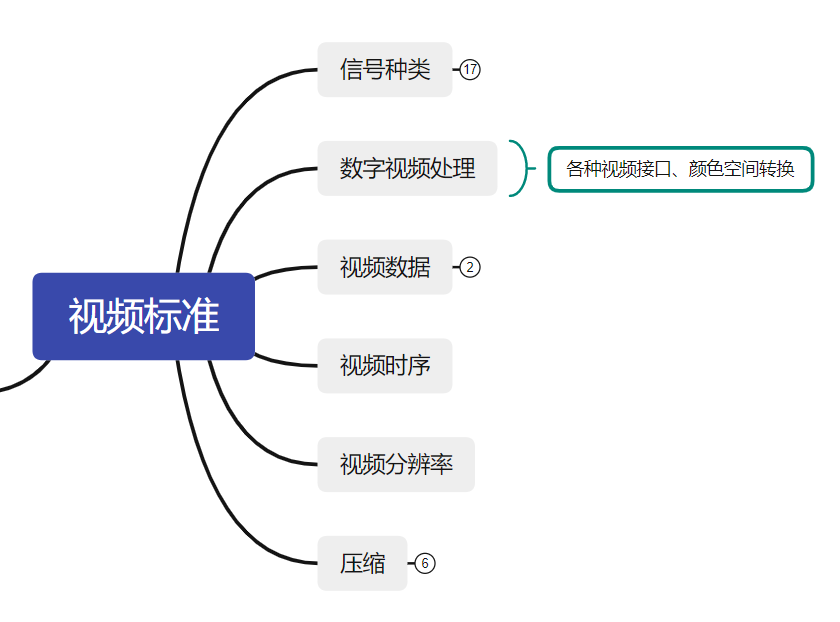

视频标准主要分为以下几个标准：

• 信号种类：模拟视频和数字视频

• 数字视频处理：主要各种视频接口、颜色空间转换

• 视频数据：颜色空间和接口电平标准

• 视频时序

• 视频分辨率

• 压缩：包括源端压缩和传输压缩

以上各种都是视频标准中主要的几个方面，因为我们不是针对某一个标准去探索，所以对于一些专用的名词我们不去解释，我们针对：信号种类、视频数据两个方面继续探索。

颜色空间

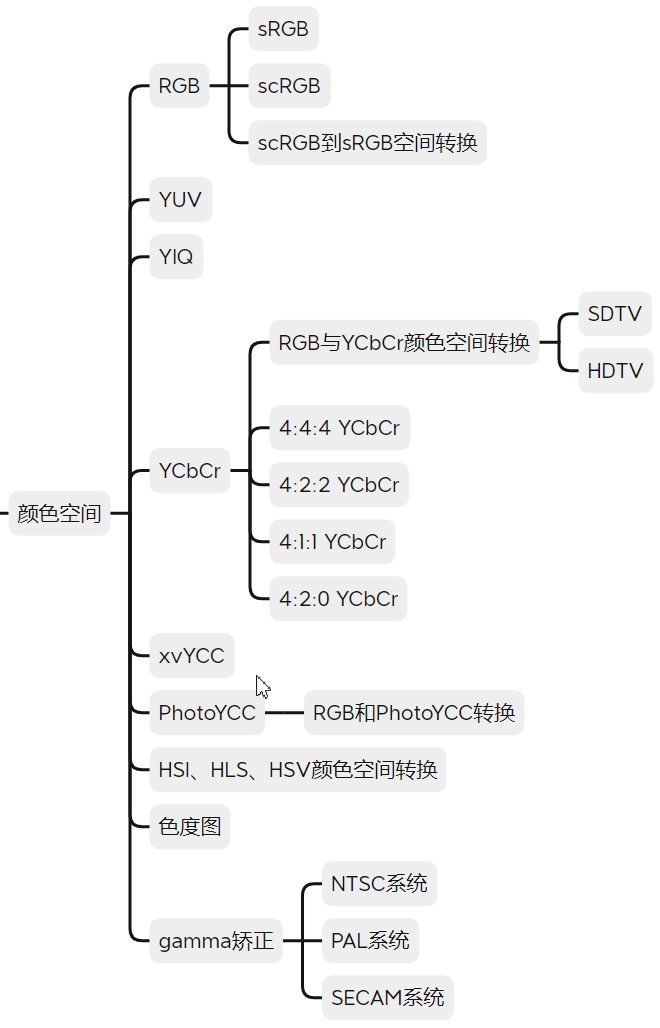

颜色空间是所有接口的“核心”，目前主要的颜色空间如下：

这里最好结合各个颜色空间模型，类似如下面：

还有各种颜色空间的转换，这部分可以参考《视频技术手册》。

《图书推荐|一本图像/视频处理的强大工具书》

NTSC、PAL和SECAM系统

这是一个比较容易混叠的概念，尤其是NTSC和PAL，下面把这部分展开说下。

NTSC

1953 年 3 月，国家电视系统委员会成员一致通过了现在通常称为 NTSC 的标准。这个新标准完全向后兼容旧的黑白标准。

尽管付出了所有努力，NTSC 标准仅被美国以外的少数工业化国家采用，尤其是加拿大和日本（见世界地图）。在欧洲，引入了SECAM和PAL标准。

显示模拟电视进程分布的世界地图，截至 2005 年：采用 NTSC 标准的国家为棕色

常见NTSC制式

上图是常用的几种NTSC制式，不同的标准使用不同的地区，具体就不再讨论了，内容涉及很多~

PAL

PAL是在NTSC基础上修改而来的欧洲采用的彩色电视制式标准。

常见PAL制式

SECAM

SECAM和NTSC、PAL一样是法国采用的彩色电视制式标准。

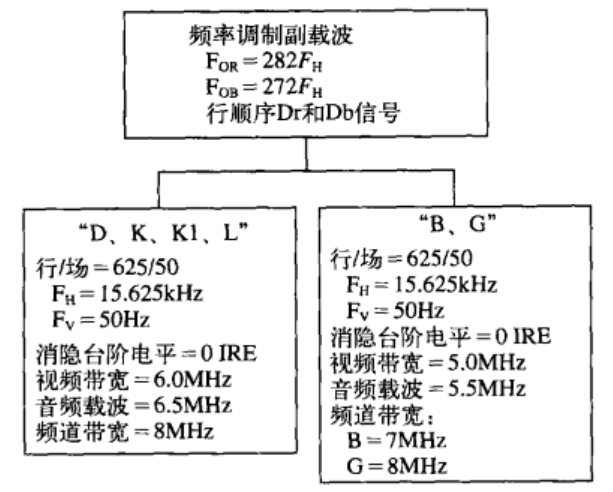

常见SECAM制式

由于篇幅限制，关于这三个标准制式详细内容后续我们在单独发文。

信号种类

信号种类分为模拟视频和数字视频以及一些模拟视频数字化的视频。

数字视频

数字视频分为以下几类：

• 专业视频分量接口
• 专业视频复合接口
• 专业视频传输接口
• IC分量接口
• 消费分量接口
• 消费传输接口

模拟视频分为以下几类：

• S-Video
• SCART
• SDTV RGB
• HDTV RGB
• SDTV YPbPr
• HDTV YPbPr
• VGA

模拟视频数字化则包括常见的NTSCPAL数字化。

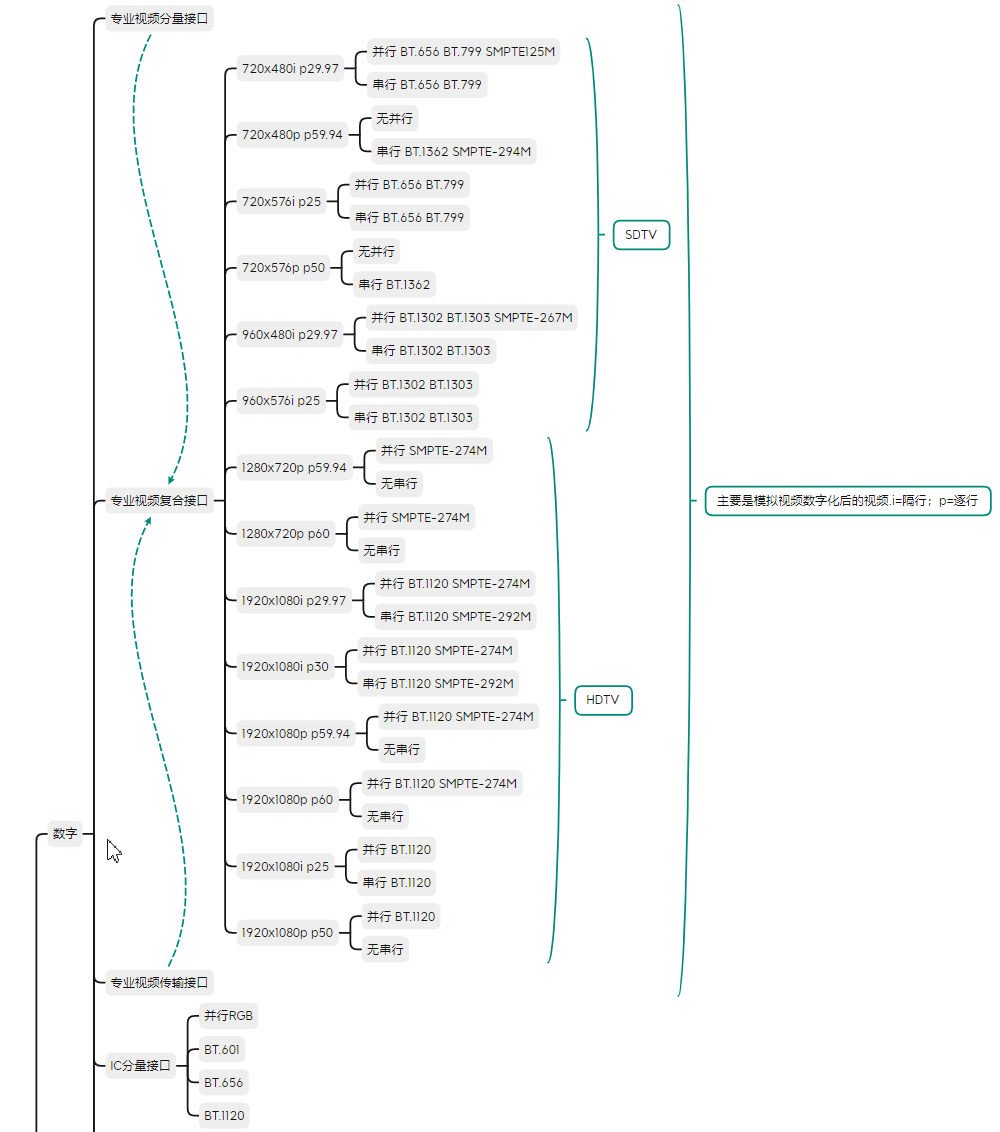

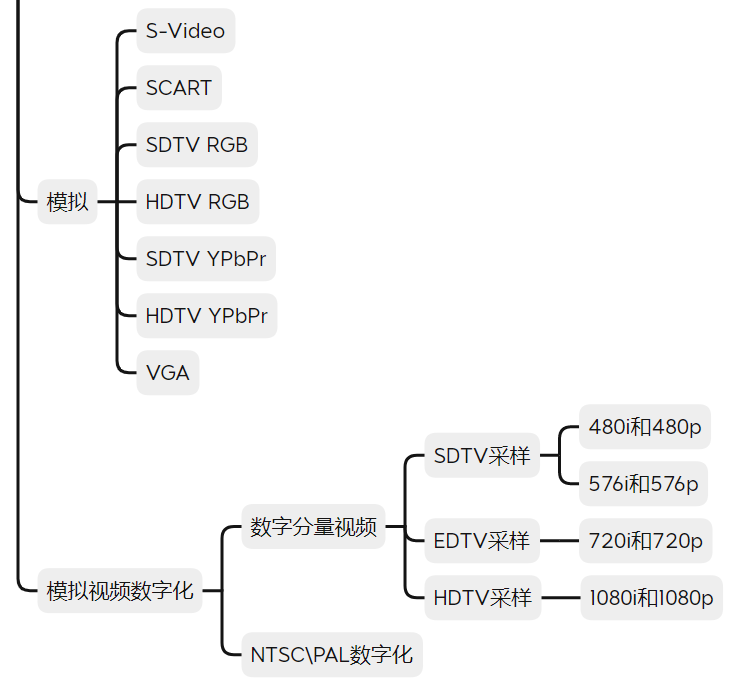

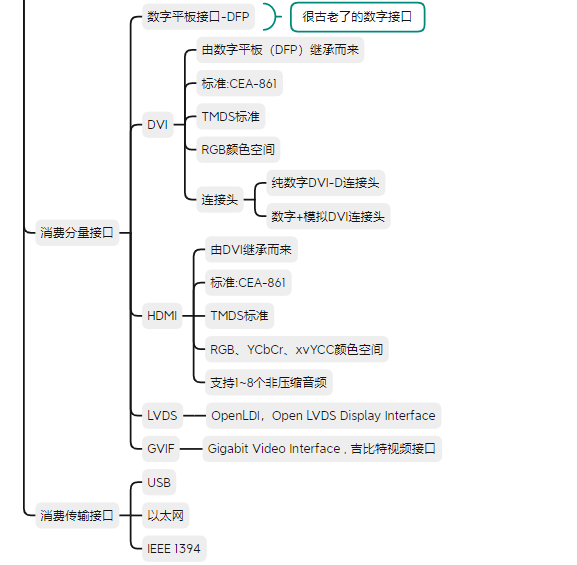

每个视频的详细分类如下：

关于视频标准

视频标准目前主要有：

• VESA

• CEA-861-D

• smpte 296M

• ITU BT601,656,709,1120,H.265

详细的介绍请看《视频标准二三事》

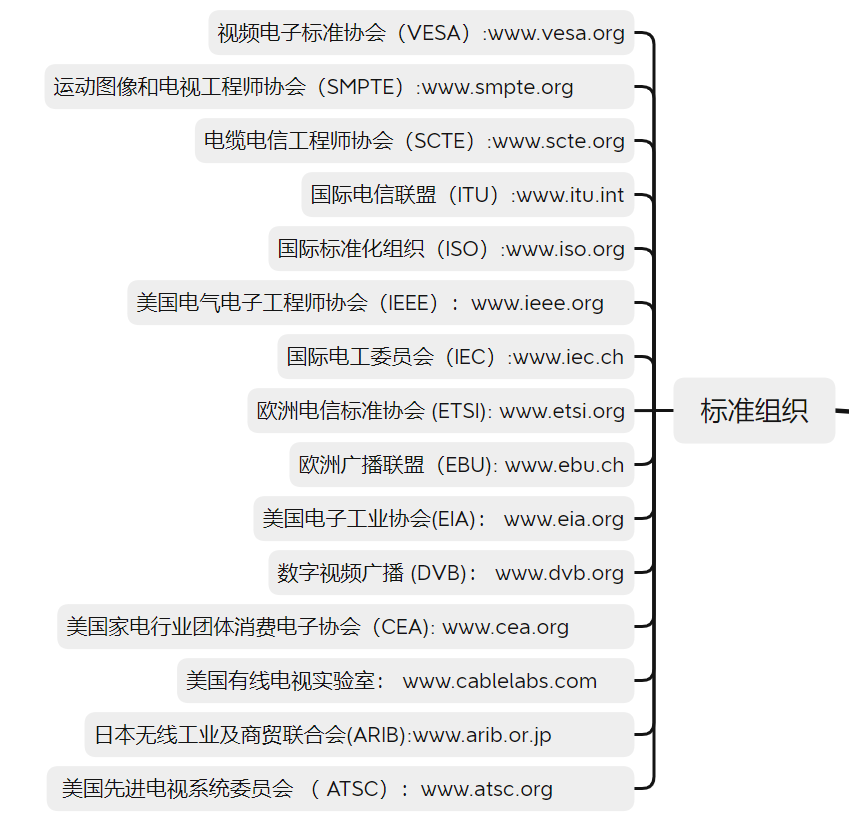

关于视频标准组织

总结

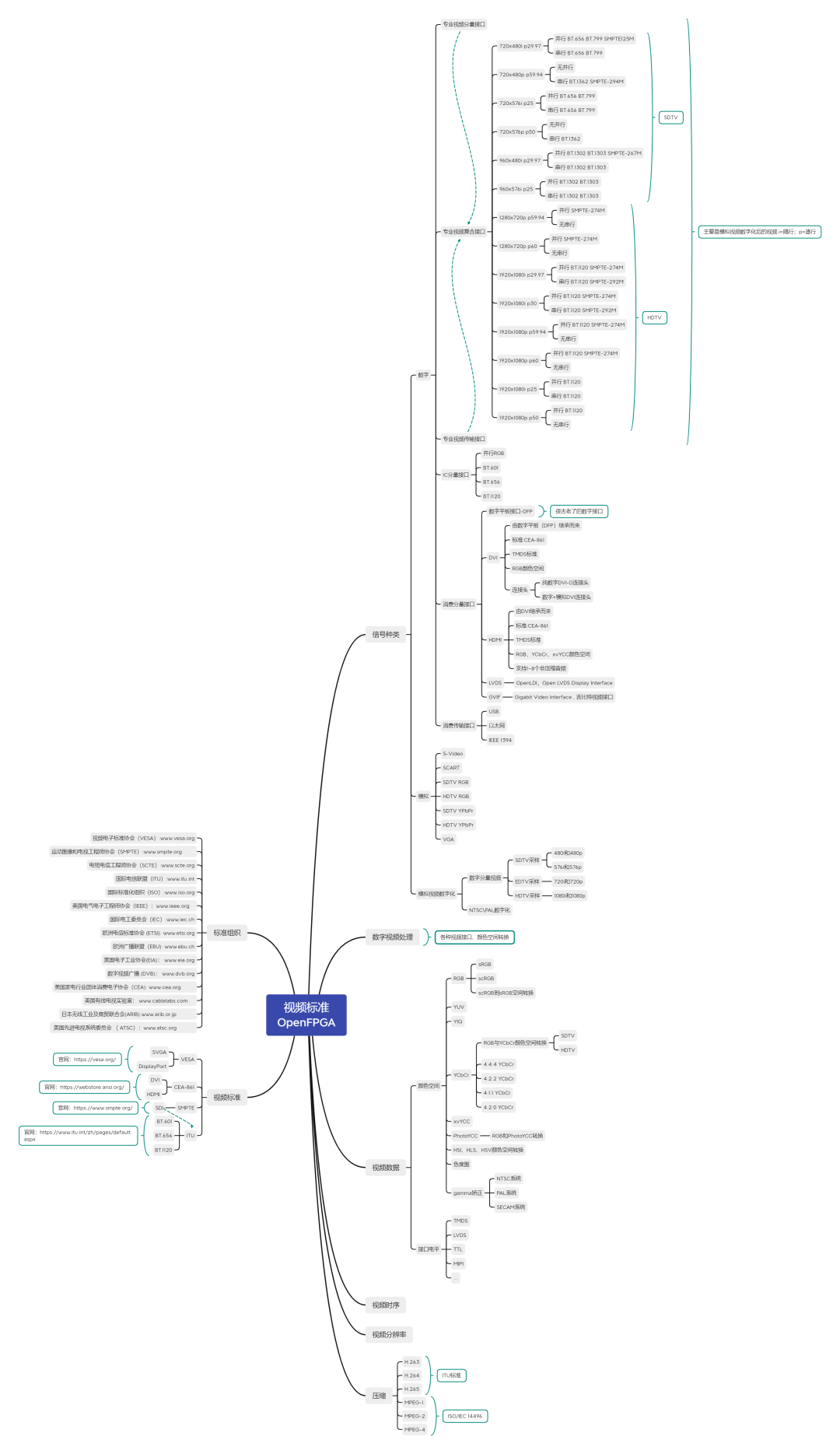

视频标准已经发展了几十年，相关的组织也有十几个，整个内容异常复杂，我也是尽量把相关内容整理在一起，但是很不巧的是有些内容真的很难联系在一起，只能尽量按照一些内在联系去总结，具体如下：
