简化的FPGA基本结构由6部分组成，分别是：可编程输入/输出单元、基本可编程逻辑单元、嵌入式块RAM、丰富的布线资源、底层嵌入功能单元和内嵌专用硬核，如下图所示
每个单元的基本概念介绍如下
一、可编程输入/输出单元
输入/输出单元简称IO单元，它们是芯片与外界电路的接口部分，完成不同电气特性下对输入/输出信号的驱动与匹配需求，为了使FPGA具有更灵活的应用，目前大多数FPGA的IO单元被设计为可编程模式，即通过软件的灵活配置，可以适配不同的电气标准与IO物理特性；可以调整匹配阻抗特性、上下拉电阻、以及调整驱动电流的大小等；常见的电气标准有LVTTL、LVCOMS、SSTL、HSTL、LVDS、LVPECL和PCI等

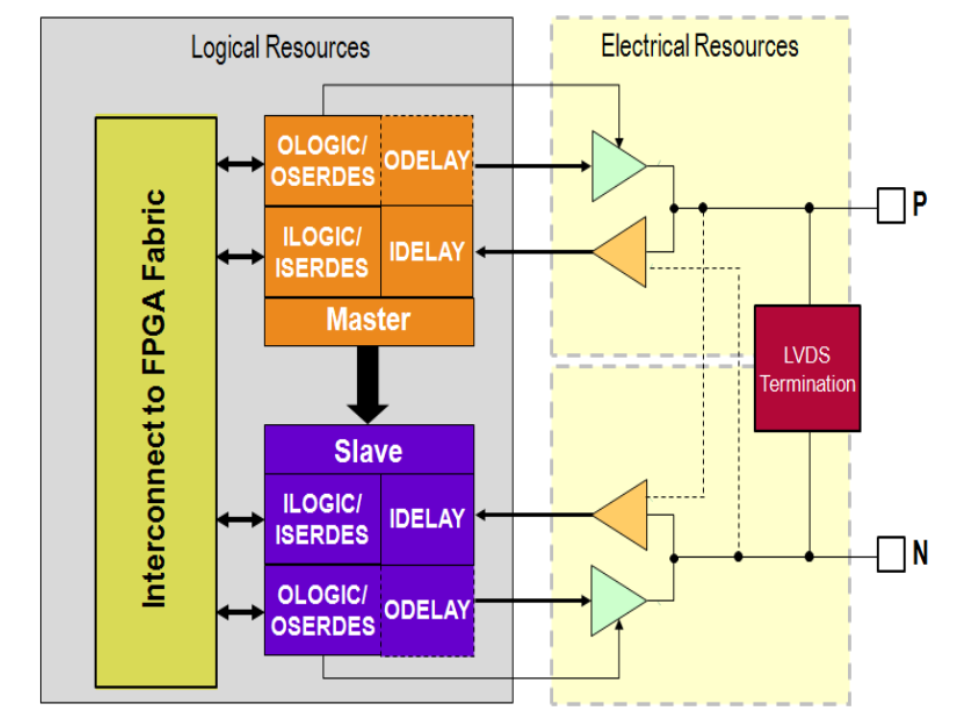

ZYNQ上的通用输入/输出功能（IOB）合起来被称作SelectIO资源，它们被组织成50个IOB一组，每个IOB有一个焊盘，是与外部连接来做单个信号的输入或输出的。每个IOB还包含IOSERDES资源，可以做并行和串行数据的可编程转换
二、基本可编程逻辑单元
基本可编程逻辑单元是可编程逻辑的主体，可以根据设计灵活地改变其内部连接与配置，完成不同的逻辑功能。比较经典的基本可编程逻辑单元的配置是一个寄存器+一个查找表（LUT Look Up Table）,但是不同厂商的寄存器与查找表也有一定的差异，而且寄存器与查找表的组合模式也不同。
ZYNQ的FPGA内部查找表为6输入，查找表一般完成纯组合逻辑功能；FPGA内部寄存器结构相当灵活，可以配置为同步/异步复位或置位，时钟使能的触发器，也可以配置成锁存器，FPGA依赖寄存器完成同步时序逻辑设计。
ZYNQ的FPGA中的可编程逻辑单元叫CLB（Configurable Logic Block 可配置逻辑块），每个CLB里面包含两个逻辑片（Slice）；每个Slice由4个查找表、8个触发器和其他一些逻辑所组成
CLB是逻辑单元的最小组成部分，通过可编程互联连接到其他类型的资源。每个CLB里面包含两个逻辑片，并且紧邻一个开关矩阵，如图所示

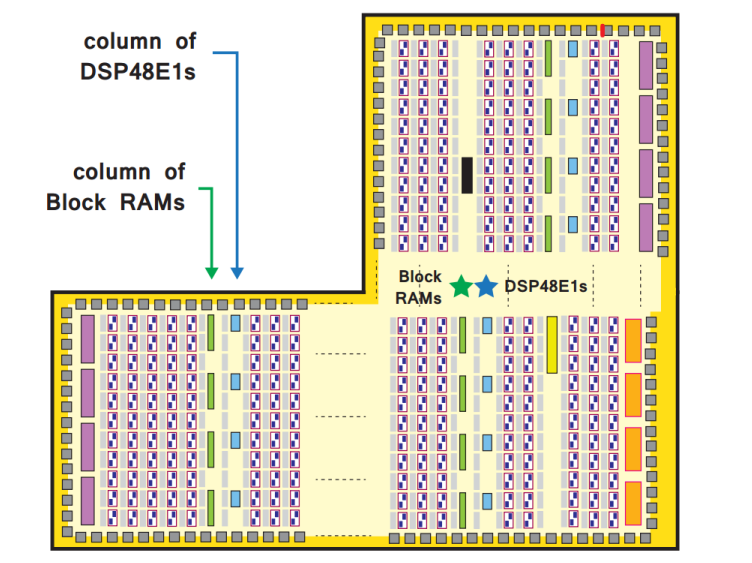

三、嵌入式块RAM
FPGA内部嵌入可编程RAM模块，大大地拓展了FPGA的应用范围和使用灵活性。ZYNQ的FPGA里的块RAM，可以实现RAM、ROM和先入先出FIFO缓冲器，每个块RAM可以存储最多36KB的信息
需要补充的一点是，除了块RAM，还可以灵活地将LUT配置成RAM、ROM、FIFO等存储结构，这种技术被称为分布式RAM。
四、丰富的布线资源
布线资源连通FPGA内部的所有单元，而连线的长度和工艺决定着信号在连线上的驱动能力和传输速度。可分4类不同的类别
第一类是全局布线资源，用于芯片内部全局时钟和全局复位/置位的布线；
第二类是长线资源，用以完成芯片BANK间的高速信号和第二全局时钟信号的布线；
第三类是短线资源，用于完成基本逻辑单元之间的逻辑互联和布线；
第四类是分布式的布线资源，用于专有时钟、复位等控制信号线
五、底层嵌入功能单元
底层嵌入功能单元的概念比较笼统，这里我们指的是那些通用程度较高的嵌入式功能模块，比如PLL、DLL、DSP、CPU等
六、内嵌专用硬核
这里讲的内嵌专用硬核主要指那些通用性相对较弱，不是所有FPGA器件都包含硬核；例如XADC，它就是一个硬核，包含两个模数转换器ADC、一个模拟多路复用器、片上温度和片上电压传感器等
基本架构介绍完，来看下整体示意图
