引言

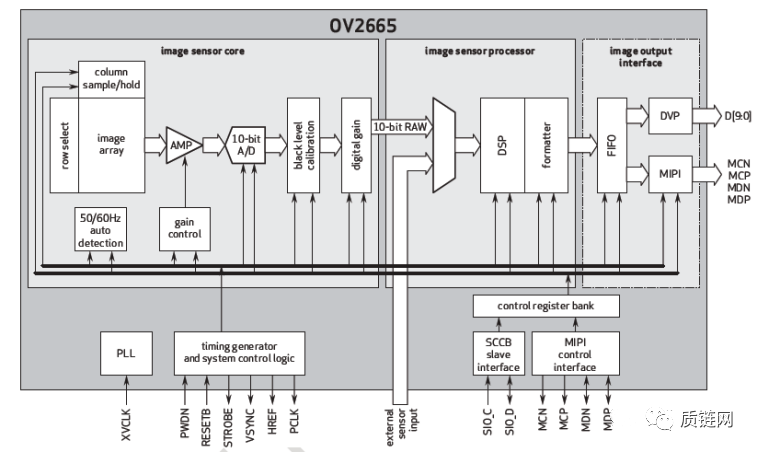

我们常说的Camera mipi接口指的是MIPI-CSI2协议的接口,在介绍MIPI CSI2前,我们先来介绍在Camera领域中常见的接口类型。
MIPI联盟是一个开放的会员制组织。2003年7月,由美国德州仪器(TI)、意法半导体(ST)、英国ARM和芬兰诺基亚(Nokia)4家公司共同成立。MIPI联盟旨在推进移动应用处理器接口的标准化 。MIPI联盟下面有不同的WorkGroup,分别定义了一系列的手机内部接口标准,比如摄像头接口CSI、显示接口DSI、射频接口DigRF、麦克风/喇叭接口SLIMbus等。
测试背景

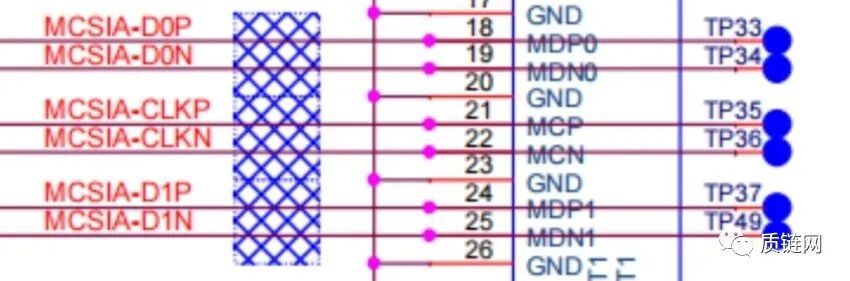

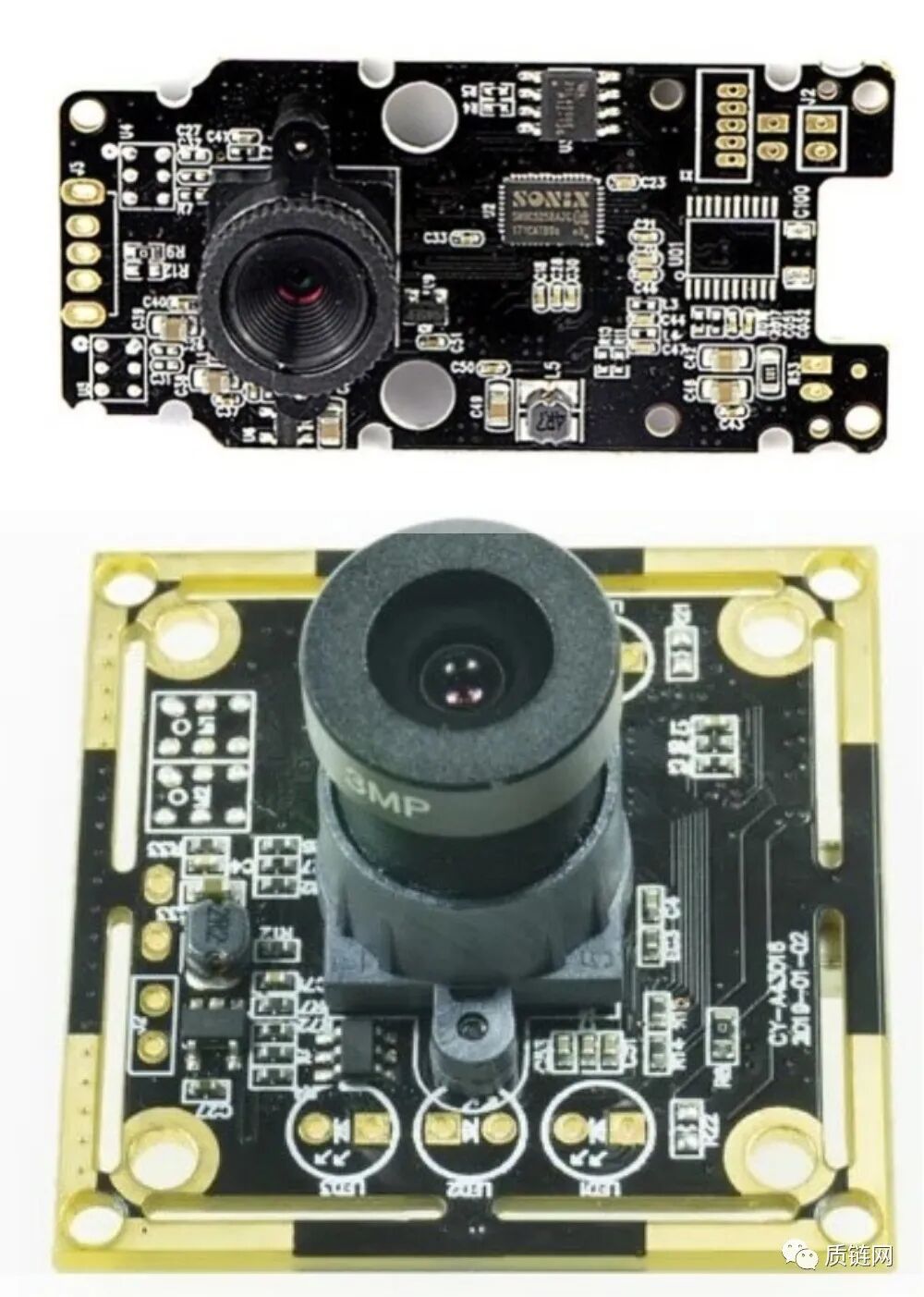

F客户有一块板子到我处测试,板子上有一个Mipi接口,接口通过一条FPC排线连接一个摄像头,接口包含一对CLK信号,两对DATA信号。
测试设备

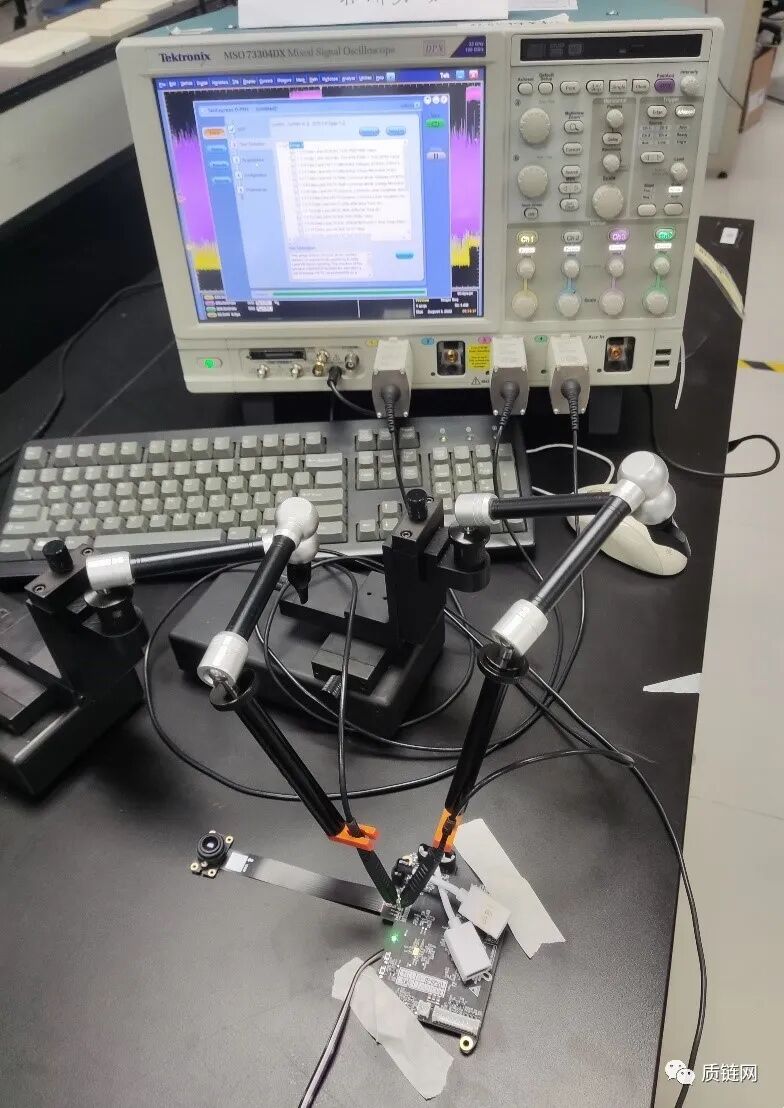

Camera Mipi测试主要用到以下测试设备及软件:
No. | Equipment | Model |
1 |
Oscilloscope | Tekronix MSO 73304DX |
2 |
Differential Probe | Tekronix P7330*1 |
3 | Single End Probe | Tekronix P7240*2 |
4 | Test Program | TekExpress D-PHY |
测试点位
测试环境
测试项目(部分)

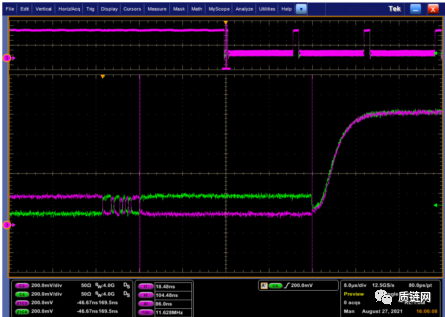

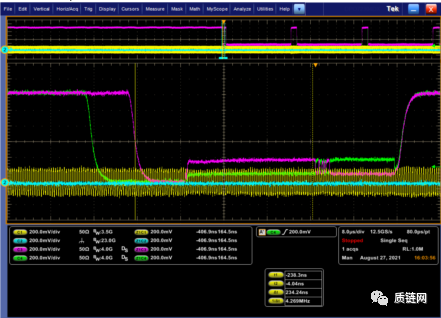

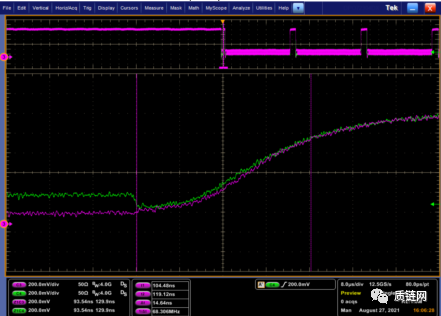

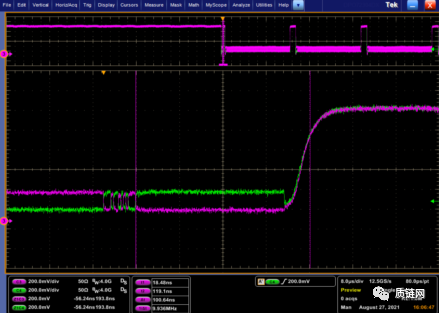

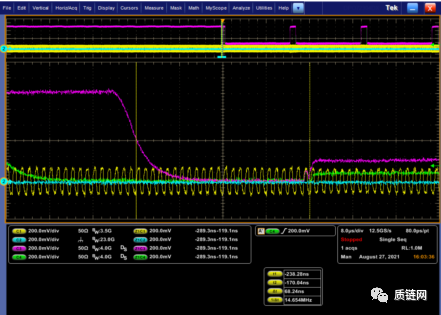

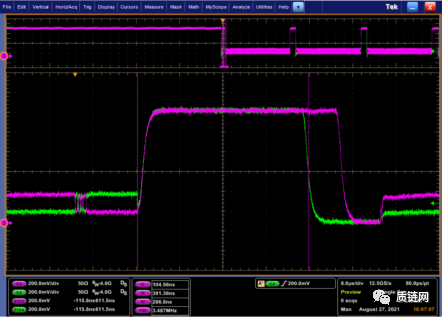

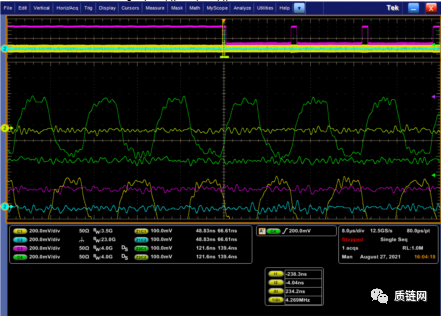

(1) Data Lane HS Entry: Data Lane TLPX Value
(2) Data Lane HS Entry: THS-PREPARE Value
(3) Data Lane HS Entry: THS-PREPARE + THS-ZERO Value

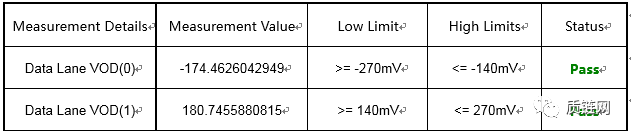

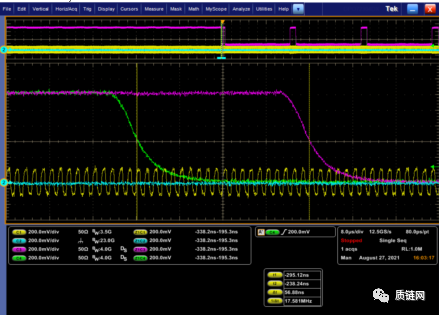

(4) Data Lane HS-TX Differential Voltages (VOD(1)) and (VOD(0))
(5) Data Lane HS Exit: THS-TRAIL Value
(6) Data Lane HS Exit 30%-85% Post-EoT Rise Time (TREOT)
(7) Data Lane HS Exit: TEOT Value (TEOT)
(8) Data Lane HS Exit: THS-EXIT Value
结语
主要适用于:各类摄像模组

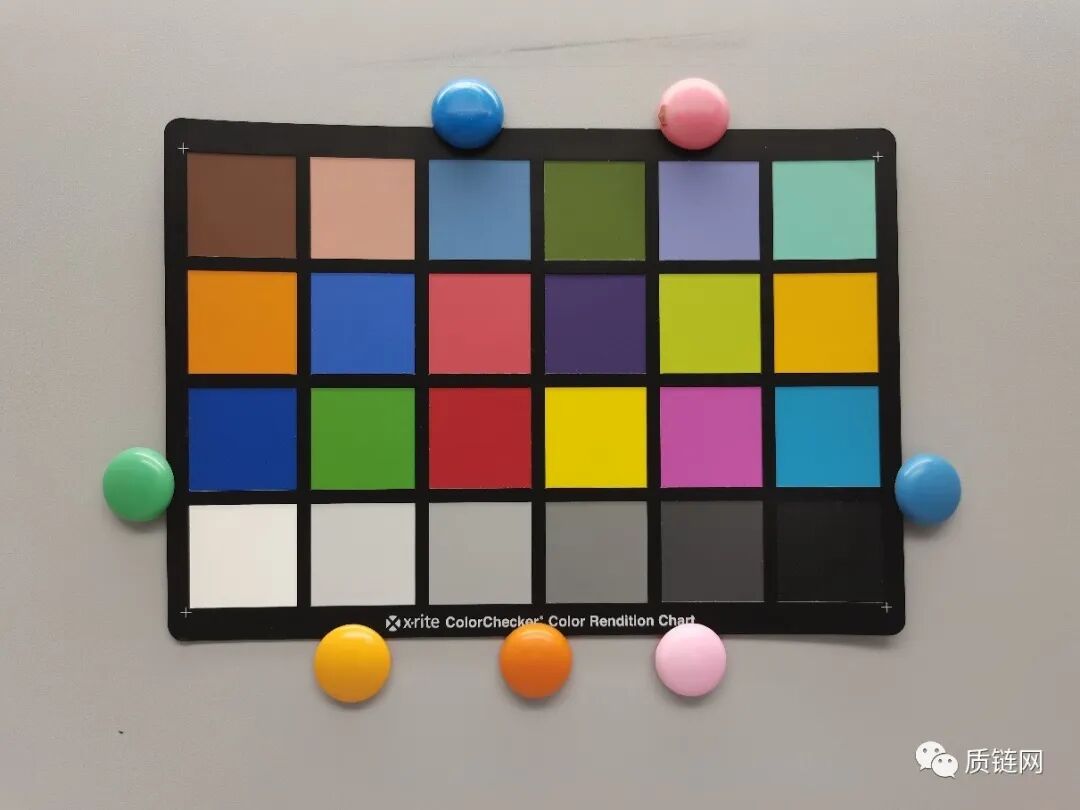

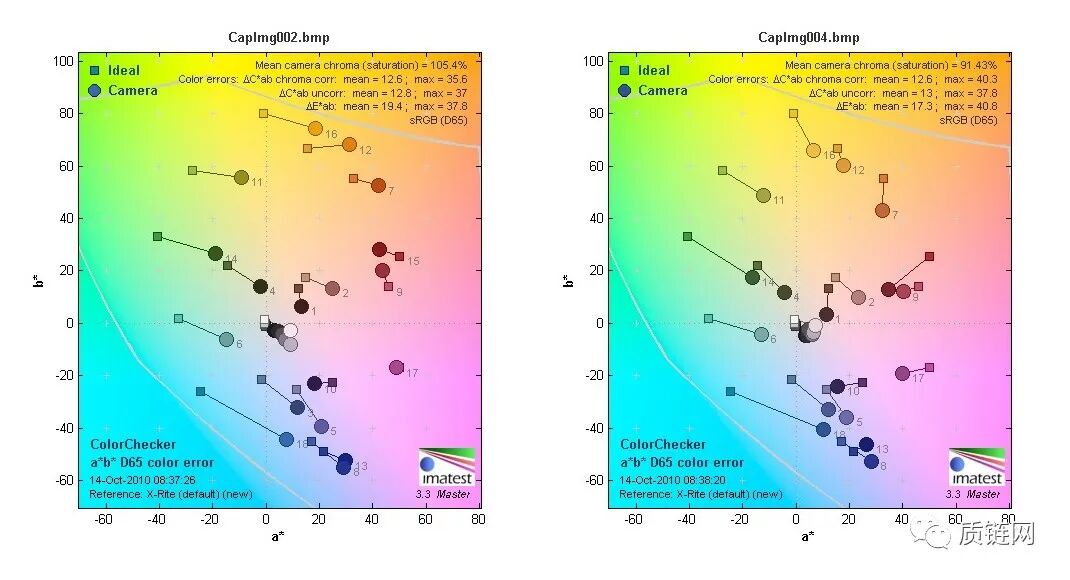

4.色彩均匀性 Color Uniformity

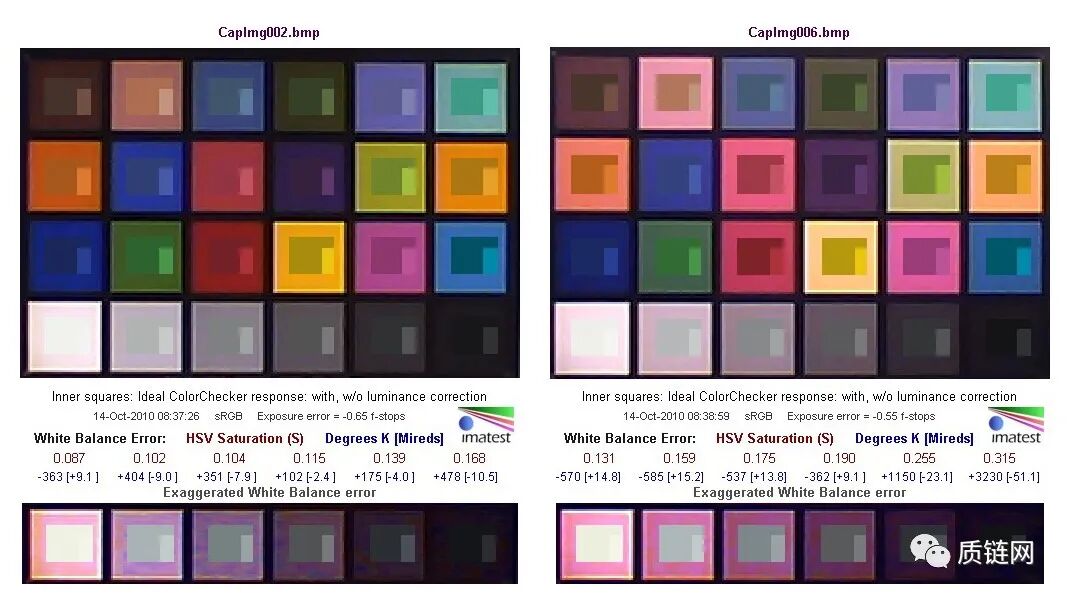

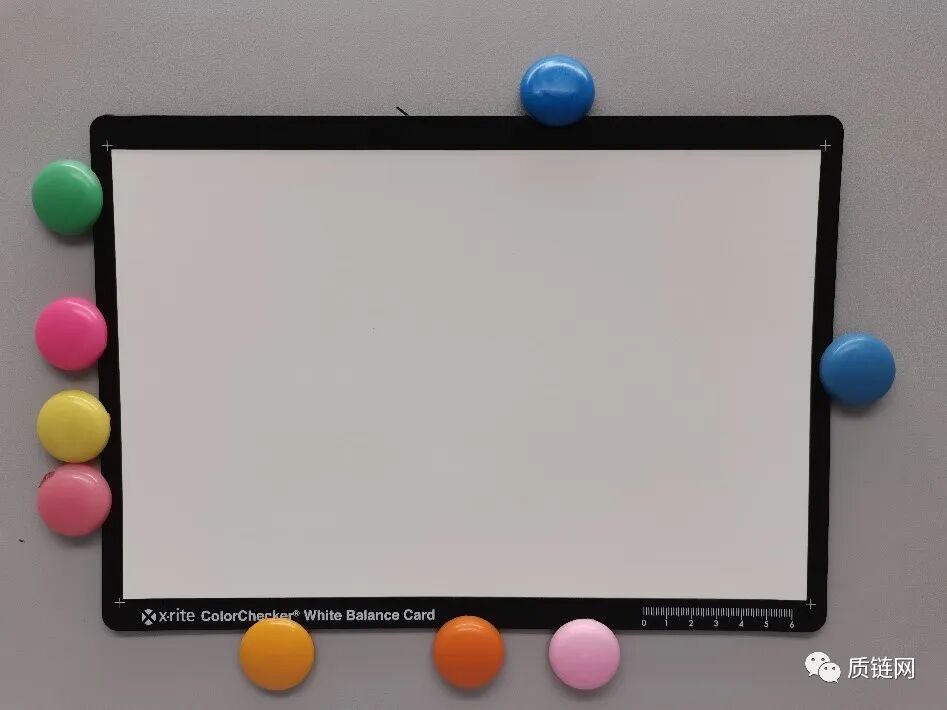

5. 白平衡 White Balance
