HCSL：高速电流控制逻辑（High-speed Current Steering Logic）是Intel为PCIe参考时钟定义的差分时钟，用于PCIe2.0电气规范中定义对RefClk时钟所定义的标准；PCIe时钟采用HCSL这个电平标准使RC（CPU）侧与EP（子卡）侧时钟，在不同生产厂家之间能够保持电平兼容。它需要串行33Ω电阻和驱动源端50Ω电阻下拉到地。HCSL为电流输出驱动，输出结构通过50Ω电阻器下拉接地的15mA开关电流驱动，标称信号摆幅750mV。
HCSL基本电路结构

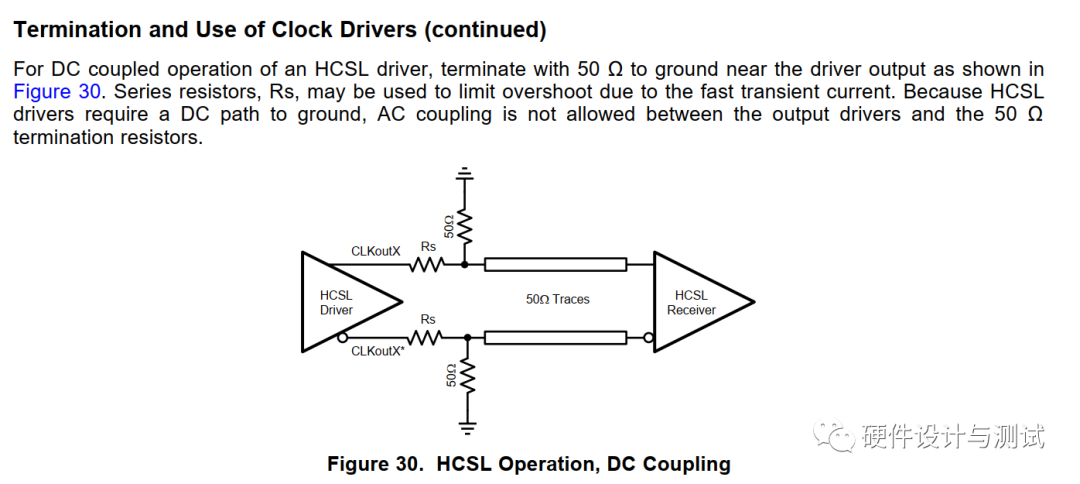

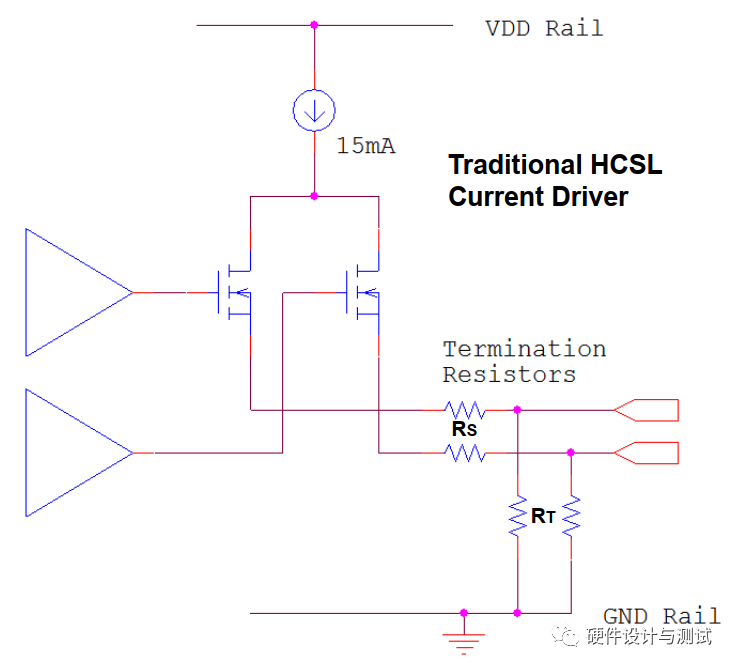

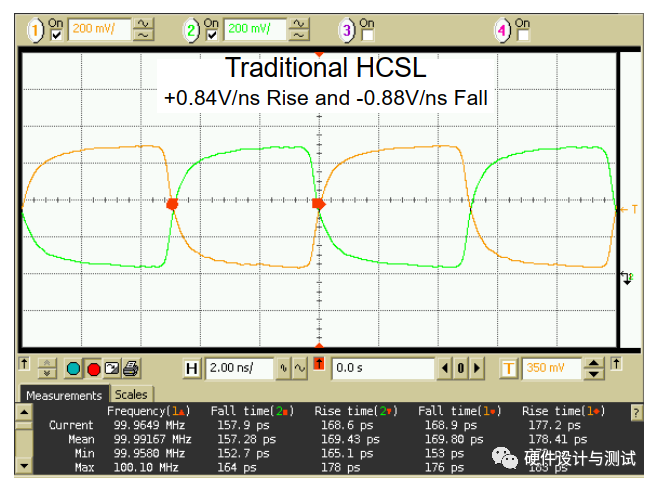

如下图所示，HCSL驱动器是点对点电流驱动电路，具有开源输出的差分逻辑，每个输出引脚在0和14mA之间切换：当一个输出引脚为低电平（0）时，另一个输出引脚为高电平（驱动14mA）；OUT+引脚和OUT-引脚通常连接到差分传输线（Z0 =100Ω）或单端传输线（Z0 =50Ω），这需要一个外部端接电阻（50Ω到GND），从而为HCSL输入结构提供700mV的摆幅电平；V = 14mA * 50Ω = 700mV；HCSL输出是经过控制正负输出差分对中的14mA电流，其电源功耗为14mA * 3.3V ≈ 50mW；
HCSL输入要求IN +和IN-的两个输入引脚上的单端摆幅为700mV，共模电压约为350mV；

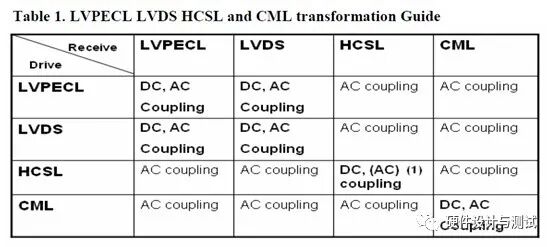

HCSL电平匹配

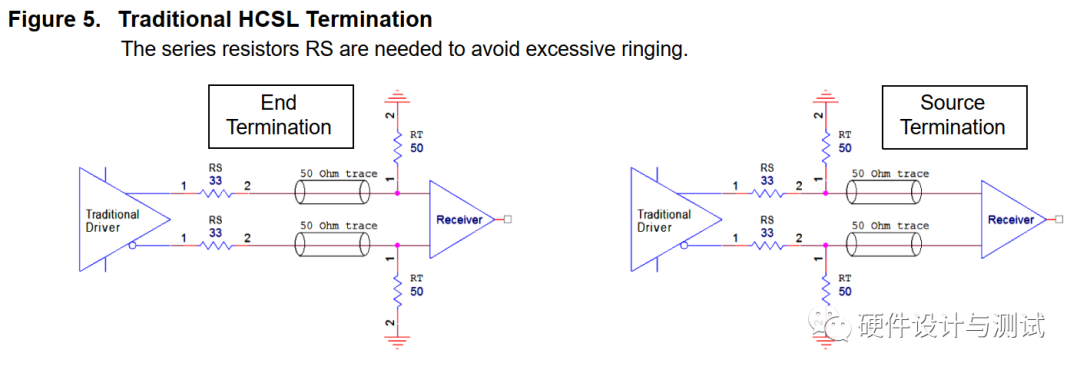

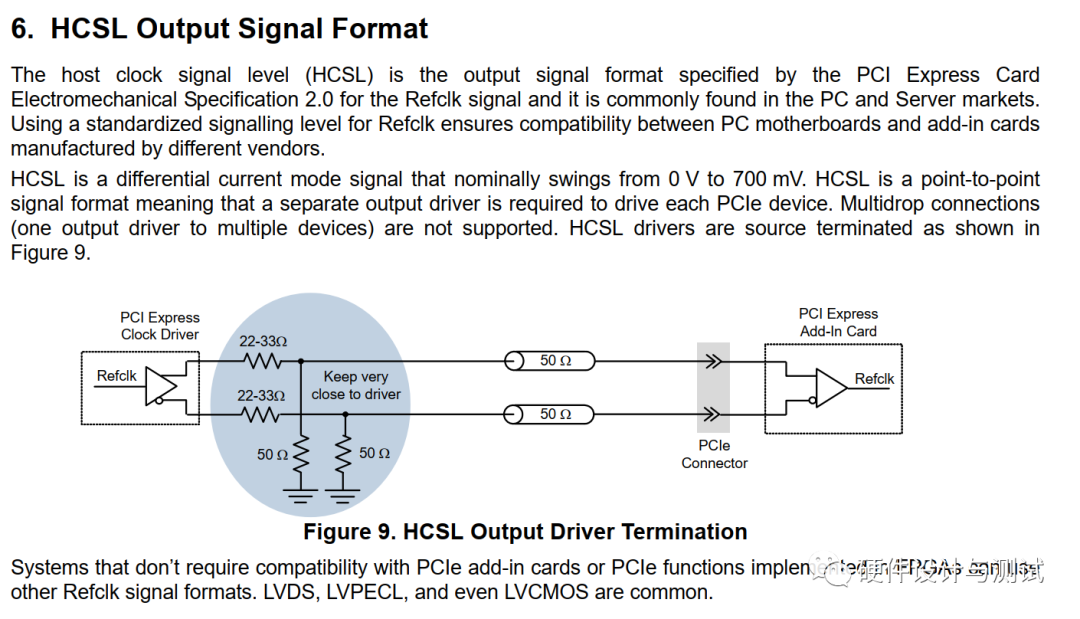

HCSL的电平匹配方法如下图所示，有两种电平匹配方式：终端匹配和源端匹配；正如我们在PCIe时钟设计所示，只要在芯片内部内置50Ω的下拉电阻，那么只需直连设计。

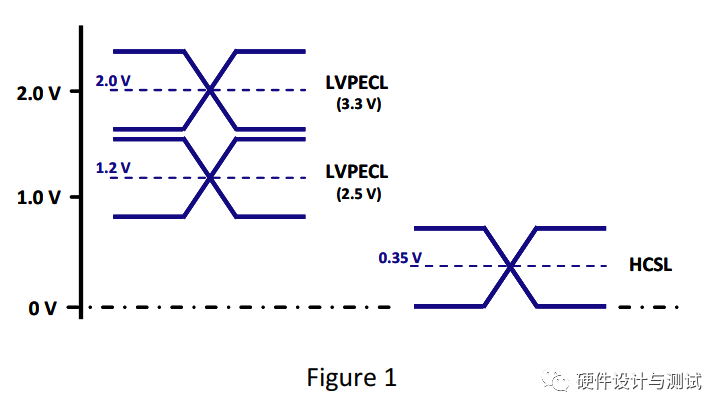

LVPECL到HCSL的转换

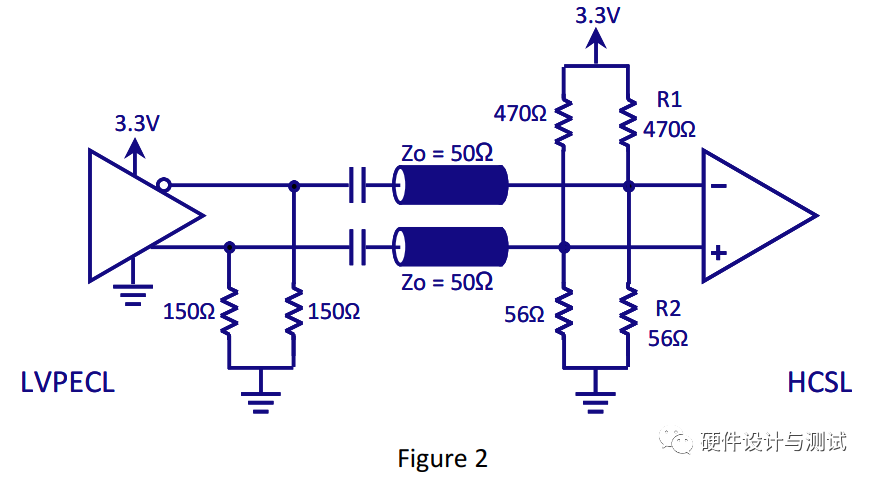

如下图所示，在LVPECL驱动器输出端向GND放置一个150Ω电阻对于开路发射极提供直流偏置以及到GND的直流电流路径至关重要。为了将800mV的LVPECL摆幅衰减到700mV的HCSL摆幅时，必须在150Ω电阻之后放置一个衰减电阻（RA =8Ω）。应在HCSL接收器前面放置一个10nF交流耦合电容，以阻止来自LVPECL驱动器的直流电平。放置交流耦合电容后，HCSL输入需要重新偏置，可以通过将470Ω电阻连接3.3V和56Ω电阻到GND上来实现HCSL接收机输入共模的350 mV直流电平
HCSL到LVDS的转换

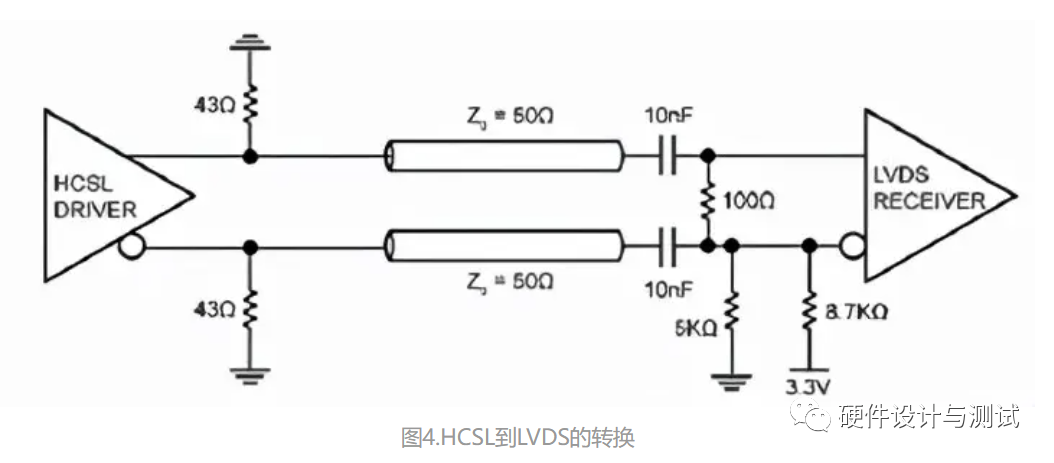

在下图中，每个HCSL输出引脚在0和14mA之间切换。当一个输出引脚为低电平（0）时，另一个为高电平（驱动14mA）。HCSL驱动器的等效负载电阻为48Ω，与50Ω并联，相当于23.11Ω。LVDS输入的摆幅为14mAx23.11Ω= 323mV。应在LVDS接收器前放置一个10nF交流耦合电容，以阻止来自HCSL驱动器的直流电平。放置交流耦合电容后，LVDS输入需要重新偏置，可以通过将一个8.7KΩ电阻连接到3.3V和5KΩ电阻连接到GND来实现LVDS接收器输入共模的1.2V直流电平。如果LVDS接收器差分输入引脚上已经存在有100Ω电阻，则不需要外部100Ω电阻。
HCSL到CML的转换

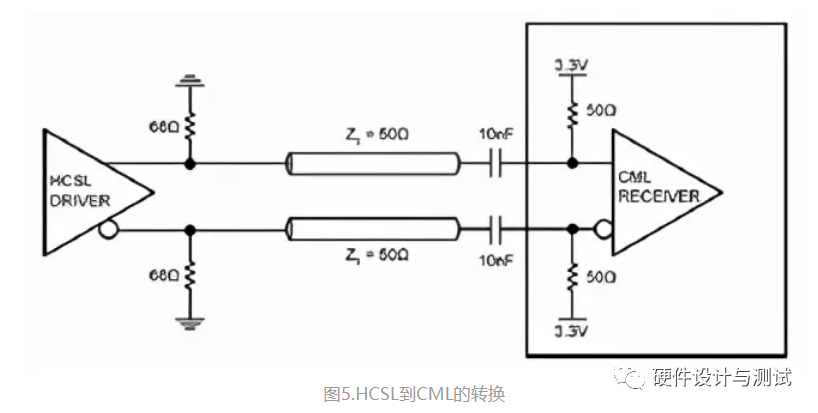

在下图中，每个HCSL输出引脚在0和14mA之间切换， 当一个输出引脚为低电平（0）时，另一个为高电平（驱动14mA）。HCSL驱动器的等效负载电阻为68Ω，与50Ω电阻并联，相当于28.81Ω。CML输入的摆幅为14mAx28.81Ω= 403mV。应在CML接收器前面放置一个10nF交流耦合电容，以阻止来自HCSL驱动器的直流电平。另外，必须确认CML接收器输入内部的自偏置。如果没有CML输入端的自偏置，则必须在CML偏置和传输线端接的PCB上放置一个50Ω的端接电阻到VCC。
参考文档：
1、PCI EXPRESS 3.0 JITTER REQUIREMENTS；
2、AN-879 Low-Power HCSL vs. Traditional HCSL；
3、LVPECL to HCSL Level Translation；
4、SiTime差分晶振的LVDS、LVPECL、HCSL、CML模式相互转换介绍。
