视频格式详细解析

1 简介

常用的像素的格式有两种：RGB格式和YUV格式，像素的格式定义了像素在内存中的编码方式。在介绍这两种格式的信息之前，我们连接一些常用名词：

• 像素：像素是一个图片的基本单位。单位 px 是 picture element 的缩写，所以像素有“图像元素”之意。
• 分辨率：是指图像的大小或尺寸，比如 1920*1080（行周期数*场周期数）。
• 位深：是指在记录数字图像颜色时，计算机实际上是用每个像素所需要的位深来表示的，比如红色、绿色、蓝色的分量用 8bit。
• 帧率：在 1 秒钟时间里传输的图片的帧数，也可以理解为图像处理器每秒中能够刷新的次数，比如 25fps 每秒中有 25 张图片（帧率通常也称为刷新率）。
• 码率：视频文件在单位时间内使用的数据流量，比如 1Mbps。（码率就是通常我们描述速率）
• Stride:指在内存中每行像素的所占的空间大小，目的是为了实现内存对齐，每行像素在内存中所占的空间并不一定是图像的宽度。

频率的计算公式为：

频率 = 行周期数 * 场周期数 *帧率

速率的计算公式：

速率 = 频率 * 带宽

以常见的 1080P、30fps 的视频的时序图为例，主要由三个信号组成 H、V、DE。其有效像素的分辨率为 1920×1080，算上消隐期，其像素分辨率为 2200×1125，为 HD-SDI 格式，其频率和速率的计算公式为：

频 率 = 2200 × 1125 × 30 = 74.25 M H z

速率=74.25×20=1.485Gbit/s

2 RGB 格式

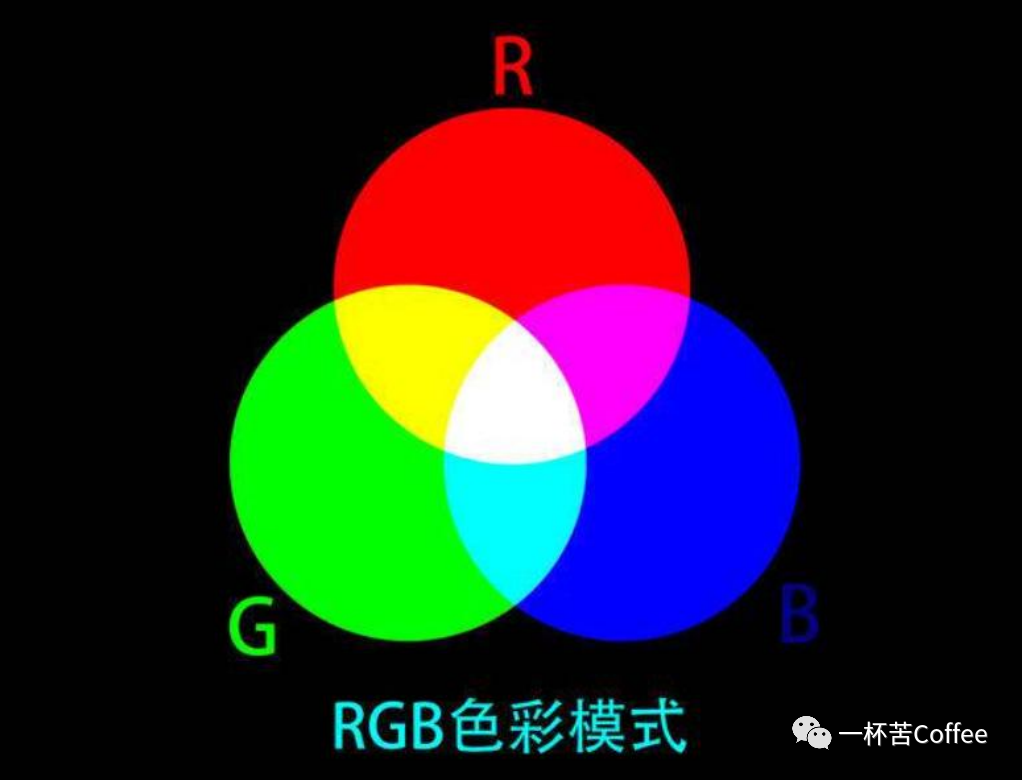

RGB 格式有三个通道 R、G、B，分别对应红色、绿色、蓝色，由这三个分量直接决定颜色。有些图片会附加一个 Alpha 通道，用于表示透明度，即四个分量共同控制颜色（RGBA）。

一张 1920*1080 的图片，具有 2073600 个像素点，如果采用 RBG 的格式进行存储，其占用的空间大小为：

1920*1080*3/1024/1024 = 5.93MB

如果采用 RBGA 的格式进行存储，其占用的空间大小为：

1920*1080*4/1024/1024 = 7.91MB

3 YUV 格式

3.1 YUV 的编码格式

相比于RGB格式，YUV格式最大的好处是在保持图像质量降低不明显的前提下，减小文件大小。YUV的编码采用亮度和色度来指定像素的颜色，其中 Y 表示亮度，U 和 V 表示色度。对于 YUV 图像来说，并不是每个像素点都需要包含了 Y、U、V 三个分量，根据不同的采样格式，可以每个 Y 分量都对应自己的 UV 分量，也可以几个 Y 分量共用 UV 分量。

3.2 YUV 的存储格式

YUV 的存储格式可分为两种：平面格式（Plannr）和紧凑模式（Packed）。

• 平面格式（Plannr）：对于 planar 的 YUV 格式，先连续存储所有像素点的 Y，紧接着存储所有像素点的 U，再存储所有像素点的 V，或者是先 V 后 U。

• 紧凑模式（Packed）：对于 packed 的 YUV 格式，每个像素点的 Y，U，V 是连续交替存储的。比如 YUV420P，其中 P 表示紧凑，YUV420SP 其中的 SP 表示“半紧凑”。

其中，p 表示逐行采样，i 表示隔行采样。

3.3 YUV 的采样方式

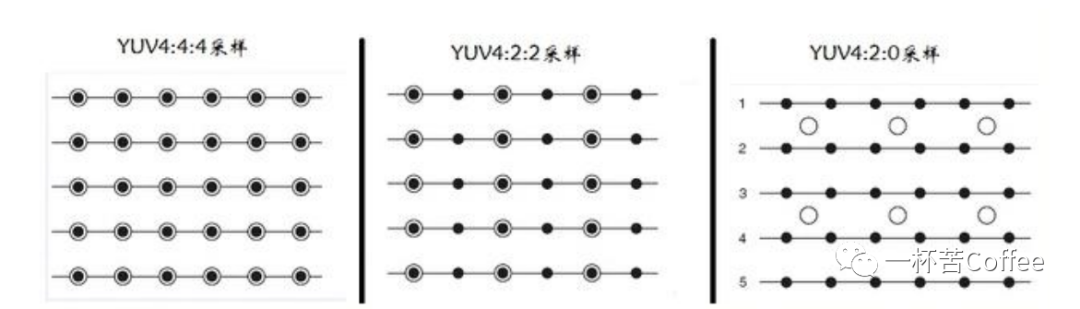

YUV 主流的采样方式有三种：YUV4:4:4、YUV4:2:2、YUV4:2:0。

• YUV4:4:4 格式

YUV4:4:4 这种格式占用的空间最大，每个像素都有一个 Y 分量、U 分量、V 分量。YUV4:4:4 大小和 RGB 存储的大小是一样的，为 3 个字节。根据 U 和 V 的顺序不同，又有两种不同的格式。YUV4:4:4每个像素包含一个 Y 分量和一个 UV 分量。

每个像素的占用的空间：

1byte(Y) + 1byte(U) + 1byte(V) = 3 byte

单帧占用空间：

FrameSize = FrameWith * FrameWith * 3（byte）

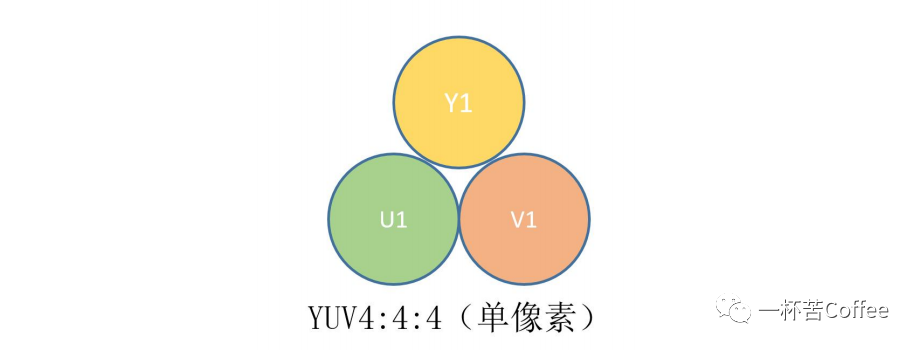

• 单个像素

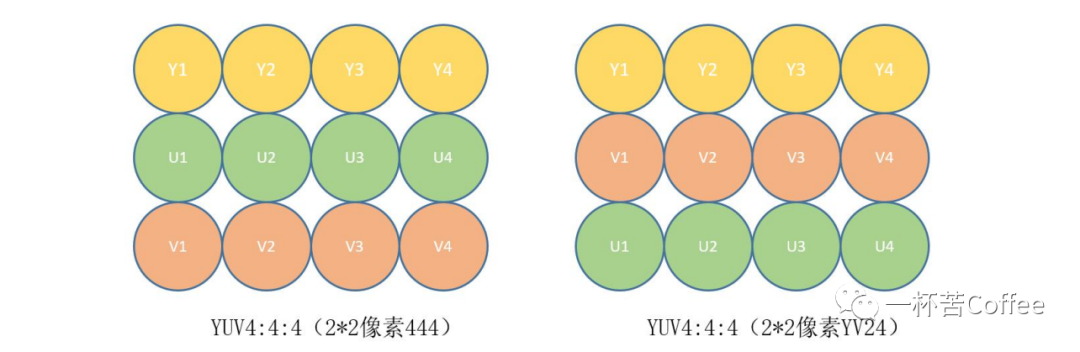

• 2*2 个像素

• YUV4:2:2 格式

YUV4:2:2 是每两个 Y 分量共用一个 UV 分量，所以一个像素占用两个字节，根据存储顺序不同分为四种不同格式。

每个像素占用空间为：

1 byte(Y) + 1/2 byte(U) + 1/2 byte(V) = 2 byte

单帧占用空间：

FrameSize = FrameWith * FrameWith * 2（byte）

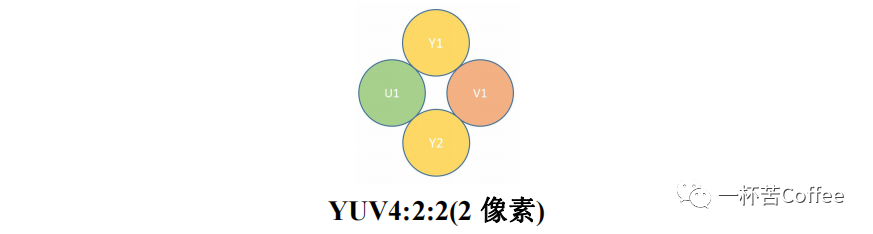

• 2 个像素

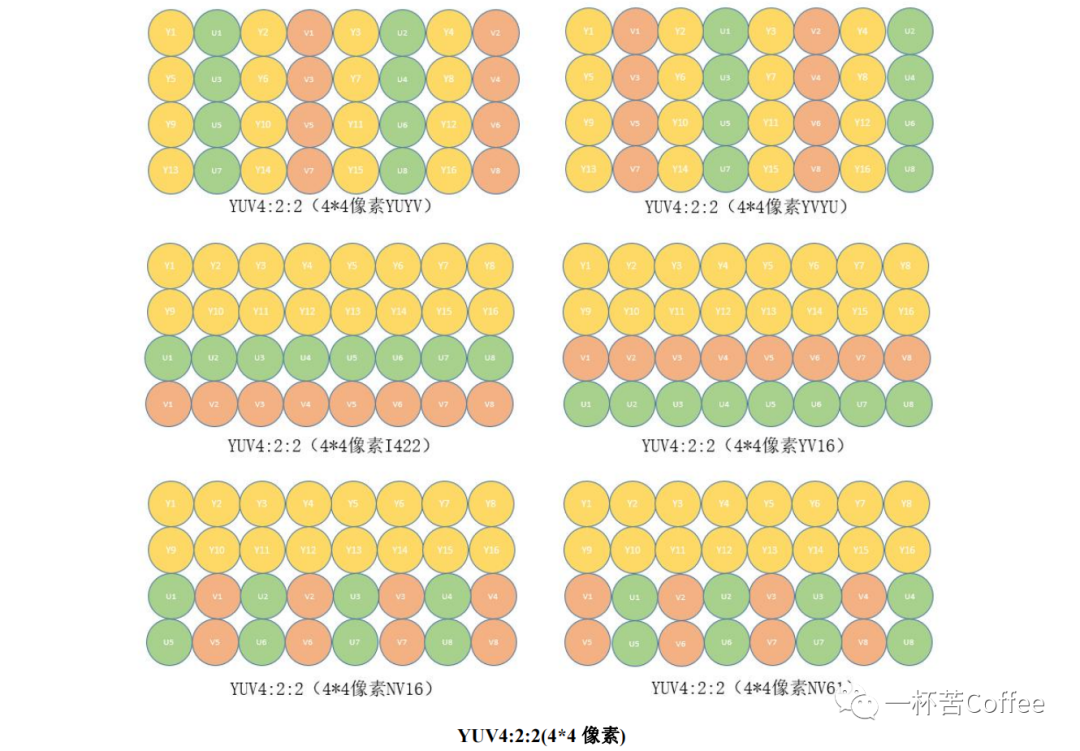

• 4*4 个像素

• YUV4:2:0 格式

YUV4:2:0 是每四个 Y 分量共用一个 UV 分量，所以一个像素占用 1.5 个字节，根据存储顺序不同分为四种不同格式。

每个像素占用空间为：

1 byte(Y) + 1/4 byte(U) + 1/4 byte(V) = 1.5 byte

单帧占用空间：

FrameSize = FrameWith * FrameWith * 1.5（byte）

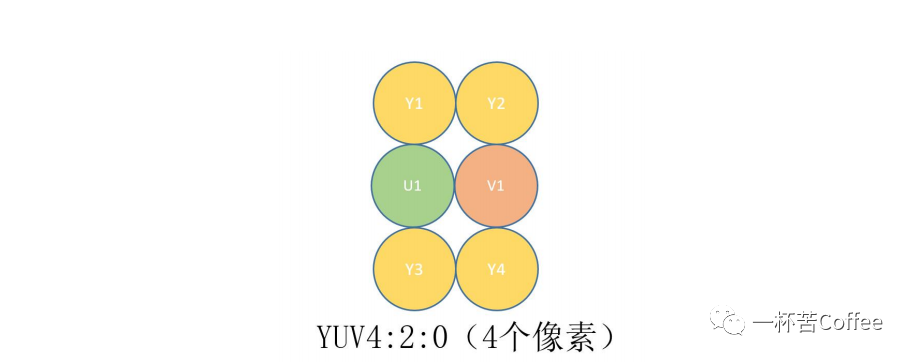

• 四个像素

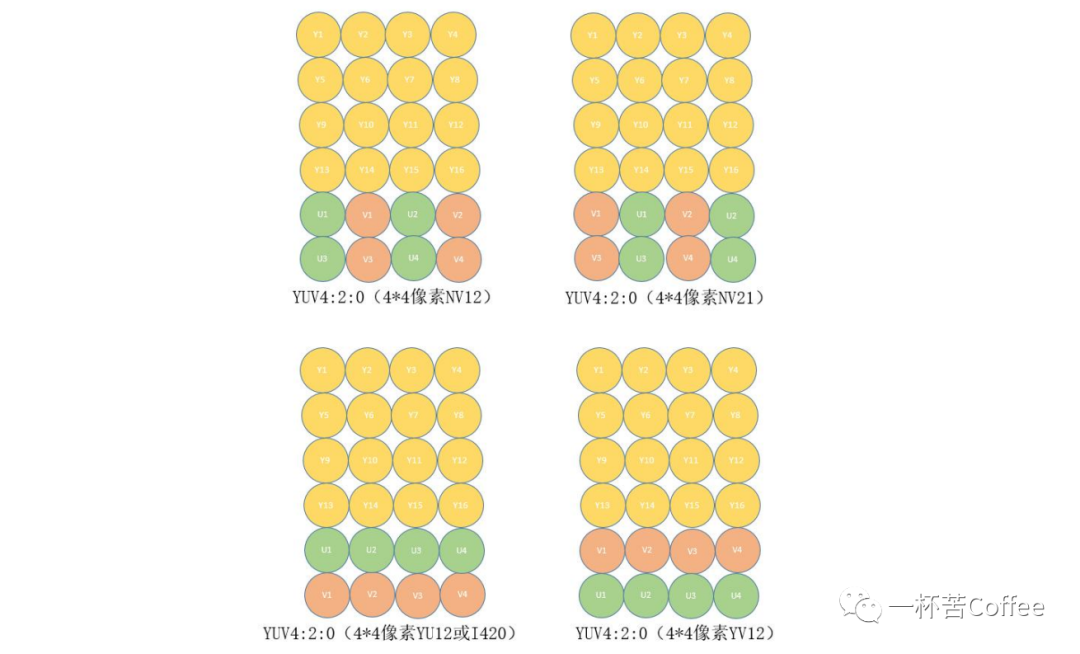

• 4*4 个像素

4 RGB与YUV的转换

YUV 像素格式来源于 RGB 像素格式，通过公式运算，YUV 三分量可以还原出 RGB，YUV 转 RGB的公式如下：

• R = Y + 1.403V
• G = Y – 0.344U – 0.714V
• B = Y + 1.770U

一般，将 RGB 和 YUV 的范围均限制在[0,255]间，则有如下转换公式：

• R = Y + 1.403(V-128)
• G = Y – 0.344(U -128)– 0.714(V-128)
• B = Y + 1.770(U-128)

5 故障分析

绿屏解码失败时 Y、U、V 的参数均为零，此时：

• R = 0+ 1.403(0-128) = -179.584
• G = 0 – 0.344(0 -128)– 0.714(0-128) = 135.424
• B = 0 + 1.770(0-128) = -226.56

由于 R、G、B 的范围[0，255]，则 R=0,G=135.424,B=0，所以显示器呈现绿色。
