VDDH 电源路径(5V USB 电源和/或 3.7V 锂离子电池)
- 软件可控电池充电电流(关闭、~100mA、~250mA、~350mA)
- USB 线路上的 ESD 保护,以及 VBUS 和 EXT_5V 的 500mA 保险丝保护
-
通过 EXT_5V 实现 “双向 “供电
另外还有两个通孔(USB 连接器下面的小孔),分别标有 B 和 G(背面);这两个通孔分别用于 B+ 和 B-,以备将电池引线直接焊接到电路板上。
EXT_5V
EXT_5V 连接到电池充电器,因此如果将 TRRS(用于分体式键盘)连接到 EXT_5V(而不是 3.3V VCC 线路),则只需将其中一半插入 USB,即可为两半的电池充电。

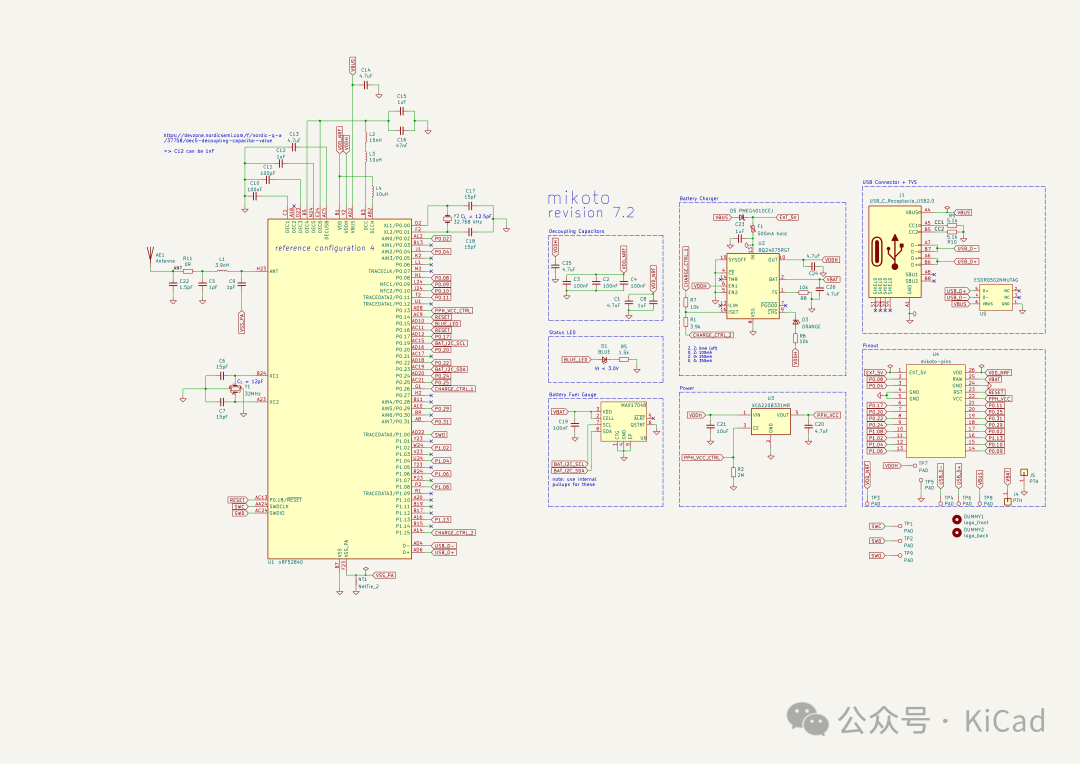

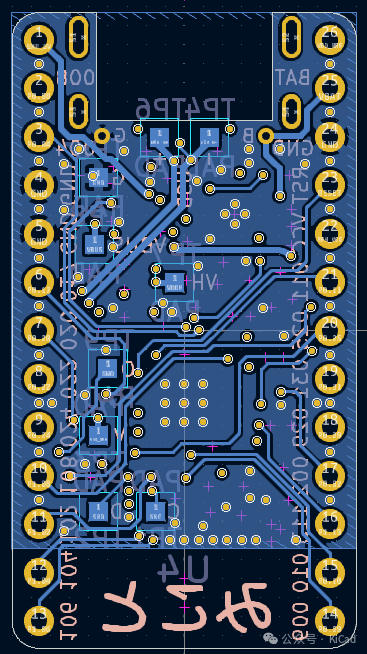

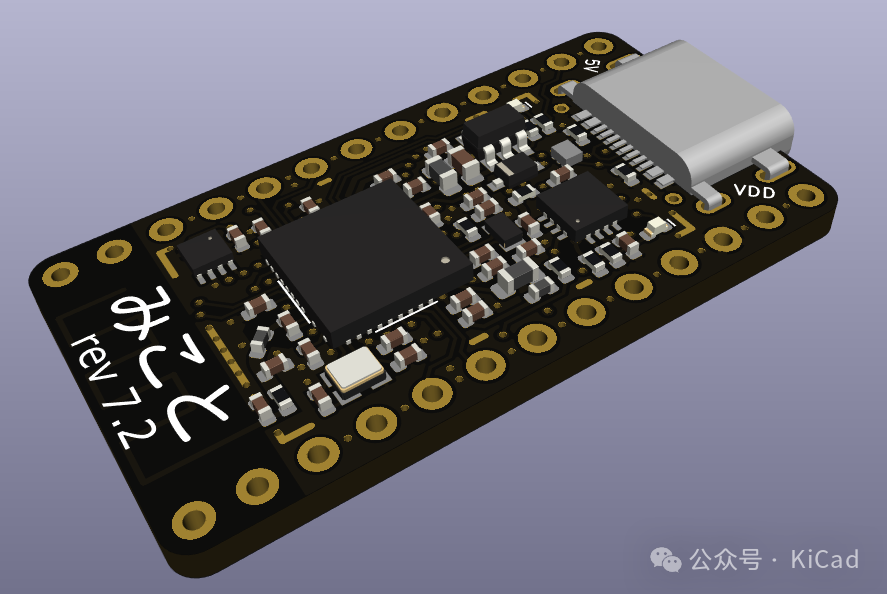

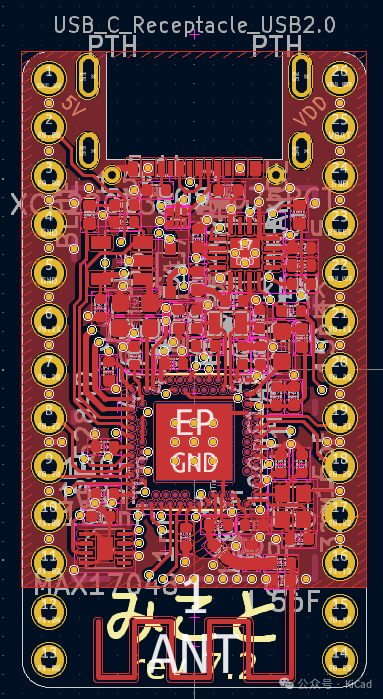

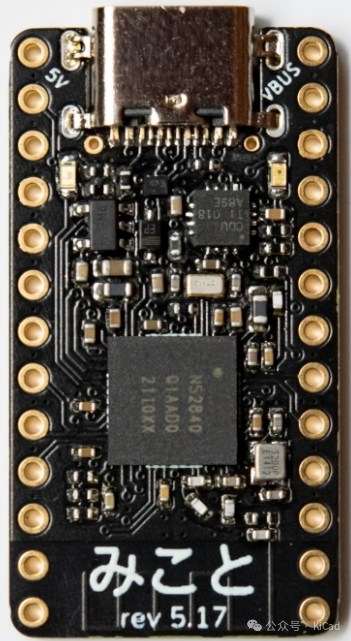

原理图 & PCB
License
Apache-2.0 License。
仓库 & 下载
可以在Github中获取开源仓库:
