fpx 模块由几个主要组件构成：
-
STUSB4500：负责处理USB-PD通信。
-
ATtiny 816 微控制器：用于读取光脉冲并编程 STUSB4500。
-
光敏晶体管：用于检测光信号，响应速度快，成本低。
- 使用任何智能手机、平板电脑、手表或工作站/笔记本电脑，只需几秒钟即可完成配置（或重新配置）。
- 输出功率高达 100W （20V @ 5A）
- 输出电压：5V、9V、12V、15V 和 20V
- 输出电流：0.5A-5A，以 0.25A 为单位
- USB 引脚和输出端子具有反向电压、过压和 ESD 保护功能。
- 电缆脱落和电压变化时，电源线放电。
- 电源电压监控和自动关机（防止恶意或不当行为）。
- 基于 ATtiny 的开源硬件、固件和配置工具。
固件是使用 C 语言编写的，并作为 Atmel Studio 解决方案提供。不过，GNU 工具链也可以轻松构建该固件。源代码有很好的注释和文档。
- 轻松安全地为高达 100 瓦的设备供电，可以用在不同的项目。
- 可以使用车载适配器或移动电源为设备供电，而不仅仅是使用专门的电源适配器。
- 旅行时，只需一个适配器就能为更多便携设备供电。
- 一套 USB-C 适配器就能为您的所有 USB-C 供电设备提供后备电源。
- 重复使用高质量的 USB-C 适配器，节省了存放随机适配器的空间，也节省了寻找适配器的时间。
- 自由选择电缆长度。
- 只更换损坏的电缆，不更换整个适配器。

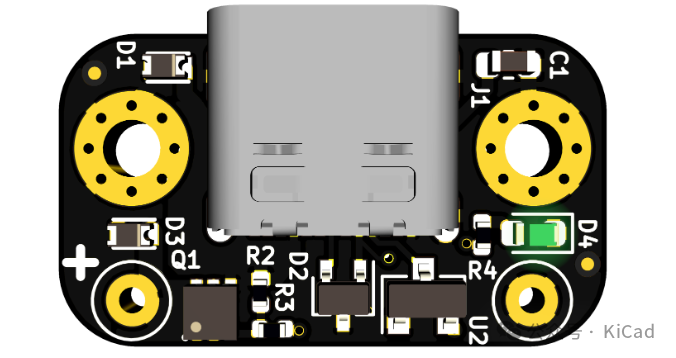

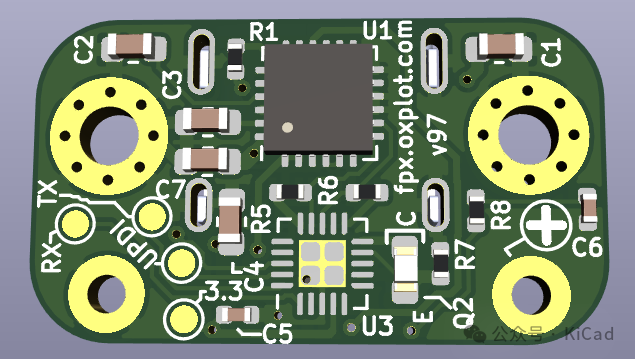

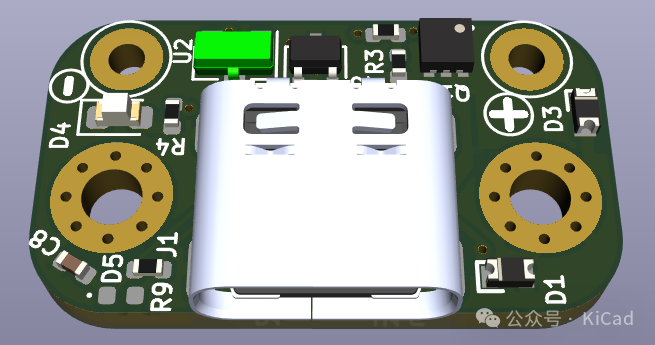

原理图 & PCB
License
Revised BSD
仓库 & 下载
可以在Github中获取开源仓库：
