一文快速了解DALI

系统概述

DALI协议（数字可寻址照明接口）是国际标准的照明控制通信协议, 制定了全球性的开放标准, 加入DALI协会, 便可以研发和生产出符合所有DALI标准的电源产品，互相兼容性。是一种开放式的异步串行数字，低压载波方式通信协议，调光精准、可寻址、可监控、调光范围广。

01

功能

具有整体、分组调光、寻址调光、多种情景模式设置，还可以监控LED灯的状况，异常的LED灯可以通过系统提示，方便后期对灯具的管理和维护。



02

网络架构

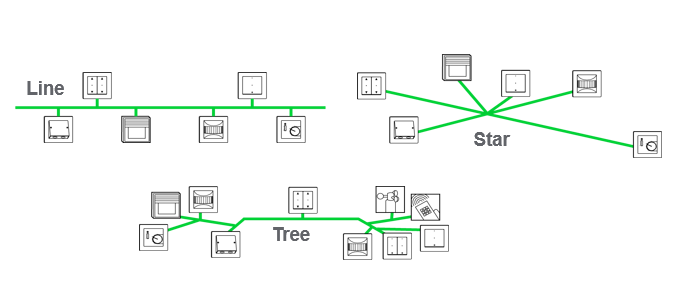

标准两芯电缆(1.5mm2)，DALI 供电和数据共享相同的一双接线，波特率1200bit/s。无极性要求，网路布线拓扑不限：星型、树形、环形、混合均可。DALI只关注照明接口，只是智能家居、智能楼宇的子系统。

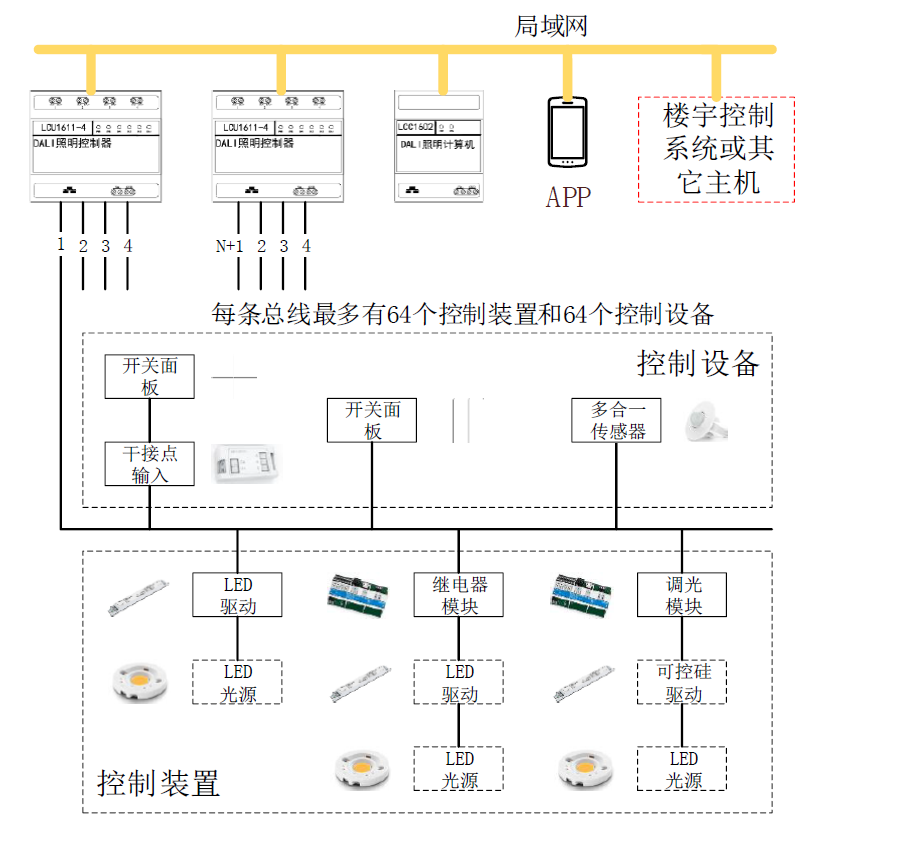

DALI网关组网

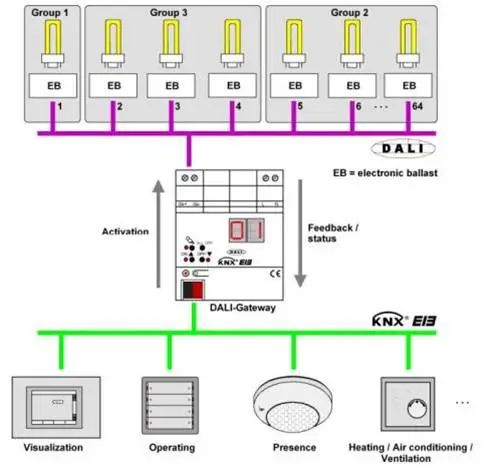

KNX转DALI网关组网

通过支持 DALI 接口的 BMS 网关将 DALI 系统作为子系统接入到 BMS 系统中。

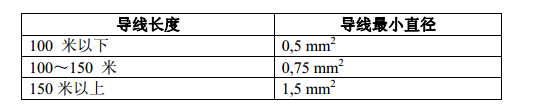

建议选择1.5mm平方导线作为控制线，YJV电缆和RVV电线穿保护管可靠性较高。

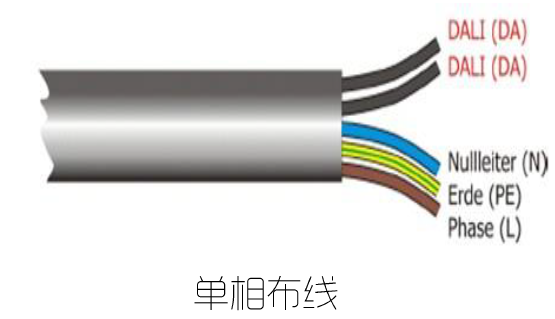

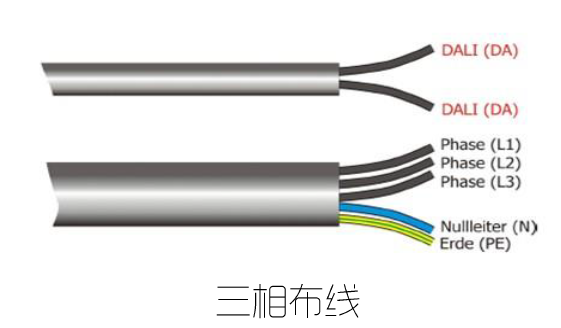

BV硬导线和零火地线同管敷设容易破损，造成漏电或者短路。

03

必要条件

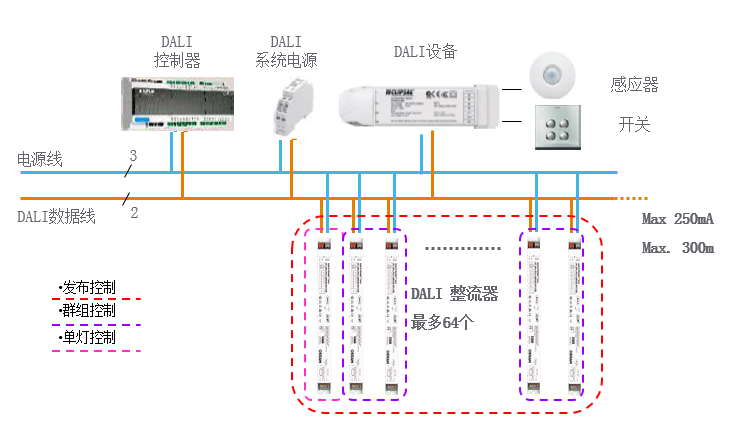

• 每个DALI 子网容纳最多64 + 64 短地址,16个分组，16个场景。

  – 64 个控制装置：如LED驱动器

  – 64 个控制设备：应用控制器或输入设备

• 最远两个设备线长不超过300米

• 每个DALI 总线电源允许提供的最大电流为250mA

      -一般为总线提供16 V，压降最大值为2V

—注意—

1

最大电流是250mA,考虑连接点电阻，标准限制最多使用200mA

2

DALI驱动与网关建议做饱和测试（即在一条总线上装满64个驱动来测试）

3

每条DALI总线可以最多分16个区域控制，若为了满足单灯单控，也可以不划分区域，这样就不受区域数量限制。

4

DALI系统在设计阶段就应确定每个灯与设备的安装位置并标注编号

　　随着科技的发展，dali调光系统也有了用武之地，被应用于商业楼宇、工业楼宇等各种场合场景。现如今，各大智能电源厂家开始把研究方向转向智能家居，使dali调光电源能融入家居环境中，以实现智能家居生活。

　　Dali定义了灯具驱动器和控制器之间的通信。该系统由分布式智能模块组成。每个智能模块都具有数字通信和数字控制的能力，模块存储器存储模块地址、照明场景等信息。智能模块与DALI总线相连。通过DALI总线，可以与各个智能模块进行数字通信、传输指令和状态信息，实现灯具的开关、调光控制、系统设置等功能。

　　Dali协议是通过建立主从控制模型，通过主控制器来控制整个系统。主控制器通过Dali总线分别对每个Dali智能模块进行寻址，通过Dali总线可以独立控制总线上的任何设备。

　　Dali调光技术的应用优势

　　Dali系统具有结构简单、安装方便、操作简单、功能完善、系统稳定等优点。

　　Dali系统可以实现以下功能：

　　1、开关：系统中的一个、一组或所有设备都是可以独立控制的。

　　2、调光：通过总线控制驱动器可实现1%-100%的调光。

　　3、光场景控制：读取所有设备的状态。

　　Dali系统的缺点：

　　1、使用的设备必须符合DALI标准，驱动器一般较为昂贵。

　　2、单个系统最多可支持64个设备。

　　总而言之，dali调光系统现已步入了生活中的各大领域，为我们的生活带来了便捷。
