眼图是用来判断信号好坏的，它能帮我们看出信号里的幅度噪声、时序晃动，以及码元之间互相干扰的问题。

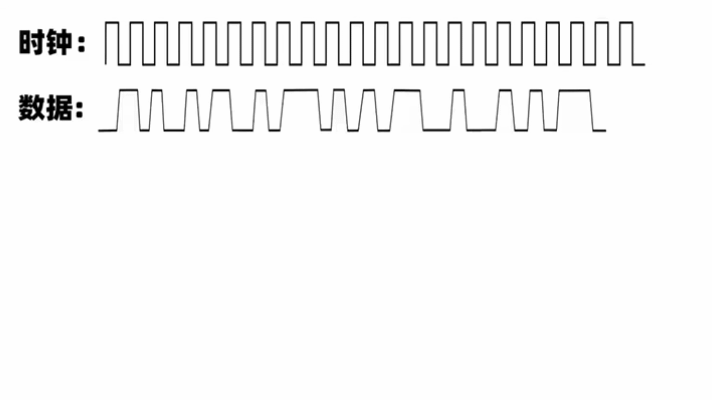

设备会先捕获一段实际信号，然后按照时钟恢复出的比特周期，把信号切成很多小段。接着，把这些小段的波形在时间上对齐，一层层叠起来显示。
也就是余晖的方式，让之前的波形痕迹保留下来，新的不断叠加上去，最后形成一个叠加后的统计图形。
拆开来看，3 个码元，共有 000、001、010、101、011、111、110、100 八种组合。以 0001011100 比特流为例。
我们实际在光模块测试中看到的眼图，就是这样把成千上万个比特的波形对齐、叠加在一个比特宽度的时间里得到的结果。
如果是两个码元 0，1，有四种组合：00，01，10，11。比如说接收到 001011 比特流，那得到的图形会是一个“ X ”形。
两个码元只能显示信号的上升沿、下降沿和稳态电平，无法展现出眼图水平方向的真正“张开度”，而水平张开度是衡量定时抖动和 ISI 的关键指标。
所以，在解释眼图成因时，使用的是 3 个码元，因为当前码元的具体波形，其实和它前面、后面的码元都有关系。
不同的调制格式，眼图形状也不同。比如 NRZ 调制，信号只有高、低两个电平，它的眼图就是一个清晰的开口。
而 PAM4 调制有四个电平，波形叠加后，在电平之间会形成三个开口，也就是三只“眼睛”。
从信号生成的角度看，一个 PAM4 信号可以由两路 NRZ 信号组合而成
我们怎么判断眼图的好坏呢？主要看几个指标：眼高、眼宽、抖动和占空比。
在垂直轴电压轴上，噪声以电压噪声的形式反射，在水平轴时间轴上，它在时间域（抖动）中被反映。
在同样条件下，PAM4 每个眼的眼高大约只有 NRZ 的 1/3，这意味着它的信噪比会差 9.5 dB 左右。
无非是两个方向：把眼高撑高一些，或者把眼宽拉宽一些。
对于激光器或调制器来说，在它的线性工作范围内，增加驱动电流或电压，可以提高输出幅度，从而增加眼高。

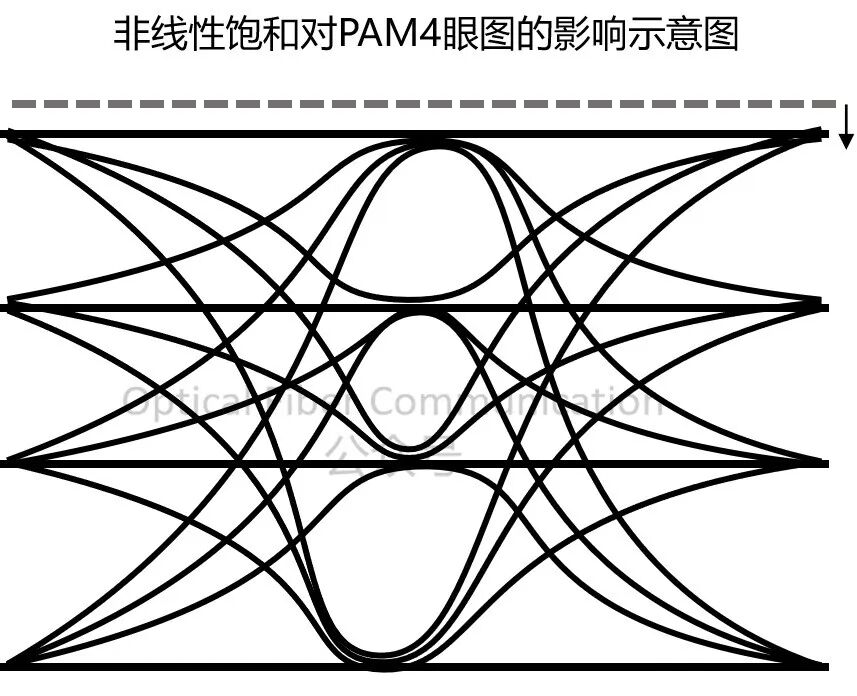

但这里有个关键：电流不能超过最佳工作点。一旦超过，器件就会饱和或失真，反而导致眼高下降、眼图扭曲。
再就是可以将水平的眼宽变大，这可以通过信号的上升时间或下降时间来实现。
系统带宽和上升/下降时间成反比，大致可以用这个公式估算：
上升时间 (Tr) ≈ 0.35 / 带宽 (BW)
也就是说带宽越大，系统能通过的高频分量越多，信号跳变越快，脉冲越窄，眼宽就越大。

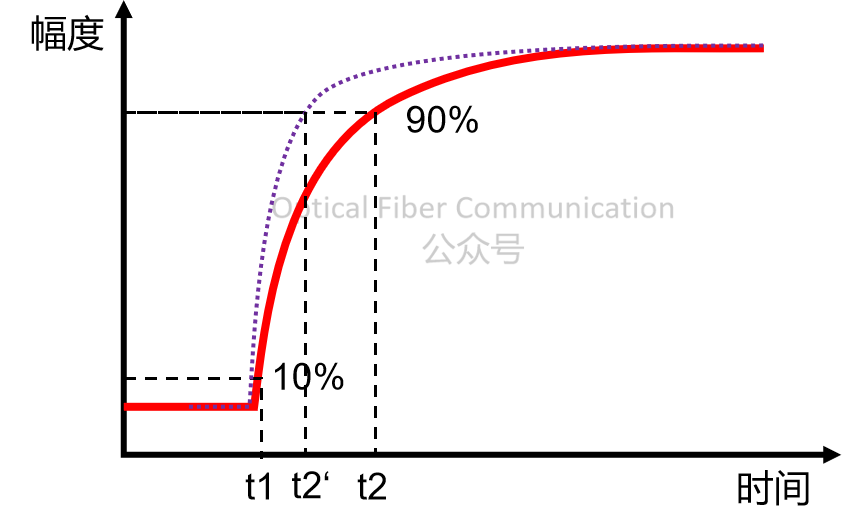

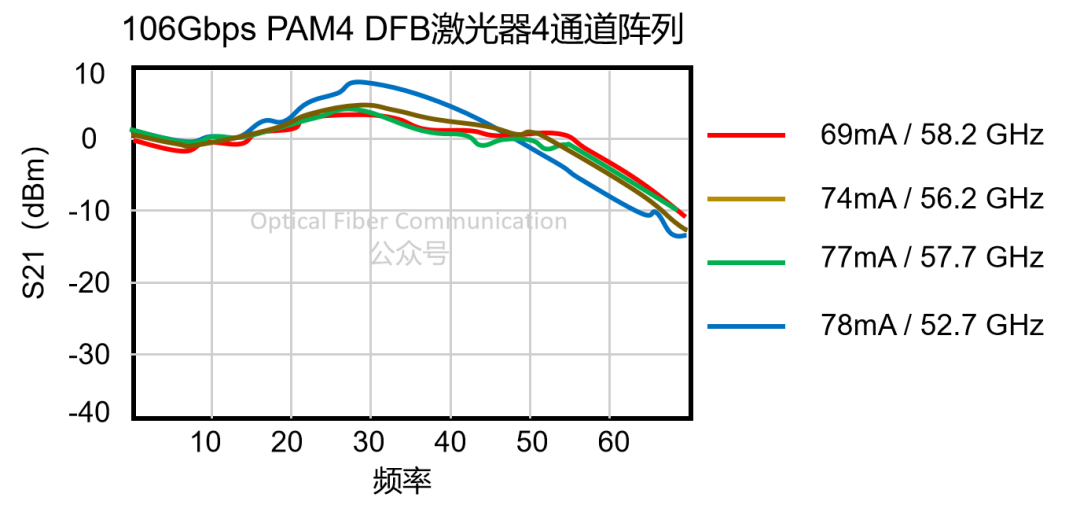

对于DFB激光器等，它的偏置电流会直接影响系统的带宽。
对于 PAM4 信号里的小幅度跳变，比如从 -1 跳到 +1，本身信号能量小、变化慢，它们对系统的小信号带宽特别敏感。
如果系统带宽不足或高频响应有衰减，小信号的上升/下降时间会明显变慢。结果就是脉冲展宽，码元之间产生严重的相互干扰。
