直接直流变流电路
也称斩波电路（DC Chopper）。
将直流电变为另一固定电压（电流）或可调电压（电流）的直流电。
可直接将直流电变为另一直流电，这种情况下输入与输出之间不隔离。 （非隔离型直流-直流变流器）
间接直流变流电路
在直流变流电路中增加了交流环节。
在交流环节中通常采用变压器实现输入输出间的隔离， 因此也称为隔离型直流-直流变流器。
直接直流斩波电路种类

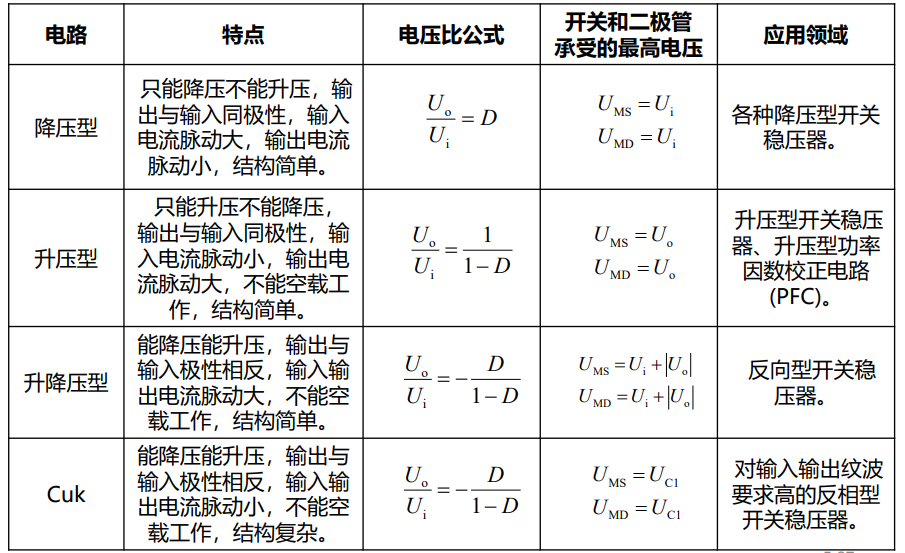

四种典型电路：降压斩波电路、升压斩波电路、升降压斩波电路、 丘克斩波电路。
多重斩波电路——相同结构基本斩波电路组合。
间接直流斩波电路种类
由逆变电路、整流电路及中间变压器构成。
有单端正激、双端正激、单端反激、推挽、半桥、全桥等多种电路形式。
根据电路是否具备双向电能传输能力，可分为单向型和双向型。
直接直流变流电路
降压斩波电路
降压（Buck）斩波电路
使用全控型器件S。

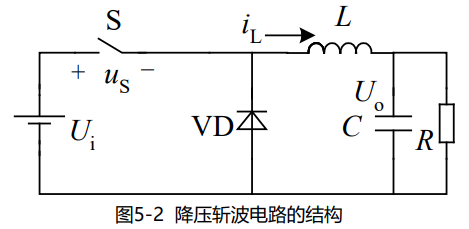

设置了续流二极管VD，在S关断时给电感电流提供通道 。
两种工作模式： 电感电流连续模式 、电感电流断续模式

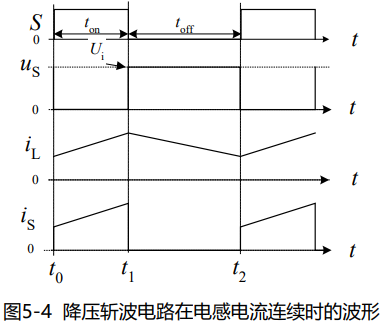

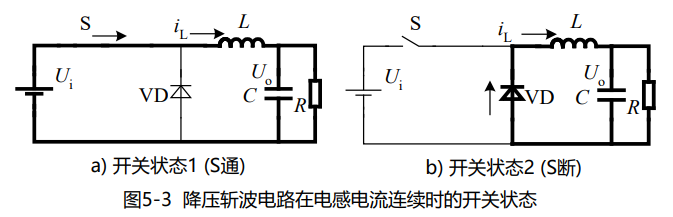

t0~t1时段：开关S导通，二极管VD 处于截止状态，VD电压Uvd = Ui 。由于 Ui > Uo，负载电流iL按指数曲线上升。
t1~t2时段：开关S关断，二极管VD 导通，电感电流通过VD续流，VD电压 近似为零，负载电流呈指数曲线下降。 为了使负载电流连续且脉动小通常 使串联的电感L值较大。
数量关系
电感电压在一个周期的平均值UL可以表示为
根据伏秒平衡，有UL=0，可得

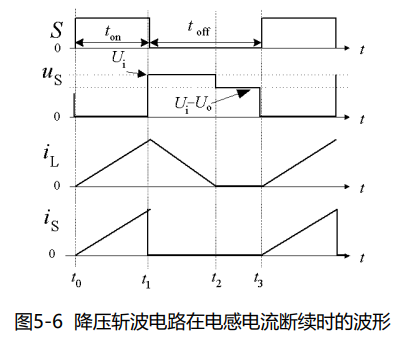

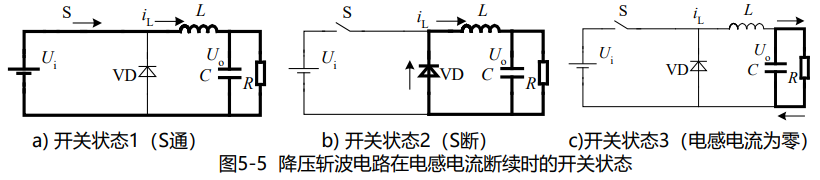

t0~t1时段：开关S导通，二极管VD处于截止状态。Ui > Uo，电感L的电流 不断增长。
t1~t2时段：开关S关断，二极管VD导通，电感通过VD续流，电感电流不断 减小。
t2~t3时段：t2时刻电感电流减小到零，VD关断，电感电流保持零值，电感两端的电压也为零。

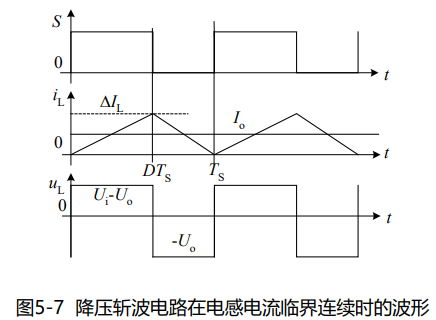

降压斩波电路处于连续和断续的临界状态时，每个开关周期开始和结束 的时刻，电感电流正好为零。
电感电流连续时，Uo =DUi 。
电流断续时，总有Uo＞DUi ，且负载电流越小，Uo越高。
输出空载时， Uo =Ui 。
升压斩波电路
升压（Boost）斩波电路

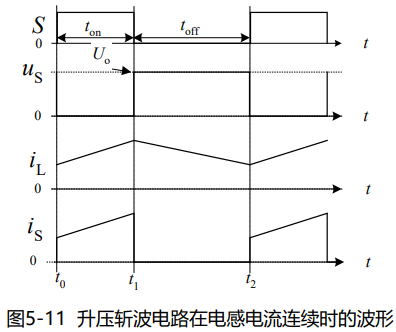

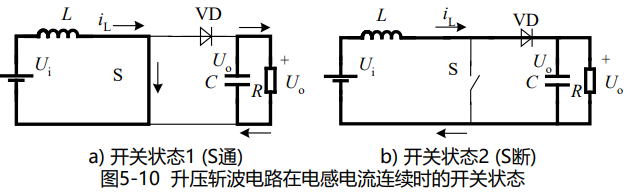

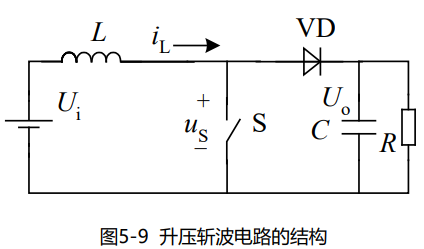

t0~t1时段：开关S导通，二极管VD处于截止状态。电感L两端的电压为Ui ，电 感电流不断增长。
t1~t2时段：开关S关断，二极管VD导通，电感通过VD向电容C放电，电感电流 不断减小。
数量关系
电感电压在一个周期的平均值UL可以表示为
由伏秒平衡，UL=0，可得
由于0≤D≤1，因此升压型电路的输出电压高于其输入电压，且与输入电压极性相同。
D→1时，Uo→∞，故应避免D接近1，以免造成电路损坏。
电感电流断续工作模式

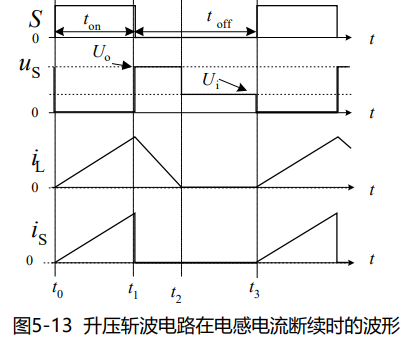

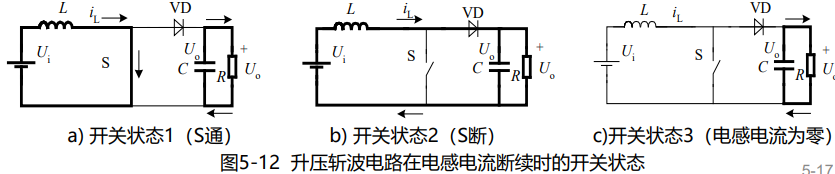

t0~t1时段：开关S导通，二极管VD处于截止状态。电感L两端的电压为Ui ， 电感电流不断增长。
t1~t2时段：开关S关断，二极管VD导通，电感通过VD向电容C放电，电感 电流不断减小。
t2~t3时段：t2时刻电感电流减小到零，二极管VD关断，电感电流保持零值 ，并且电感两端的电压也为零。
电路处于连续与断续的临界状态时，每个开关周期的开始或结束的时刻电感电流正好为零。此时波形如下图。
电感电流断续时，总是有Uo＞Ui /(1-D)，且负载电流越小，Uo越高。
输出空载时，Uo→∞，故升压电路不应空载，否则会产生很高的电压造 成电路中元器件的损坏。
升降压斩波电路

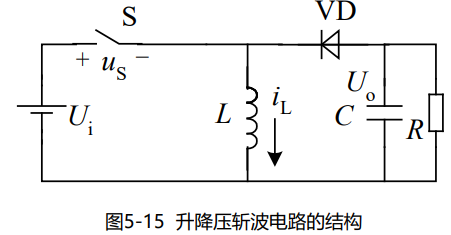

升降压（Buck-Boost）斩波电路
升降压斩波电路也存在电感电流连续和电感电流断续两种工作模式。
电感电流连续工作模式

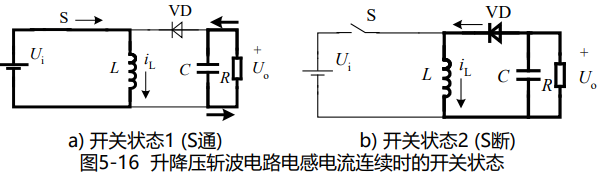

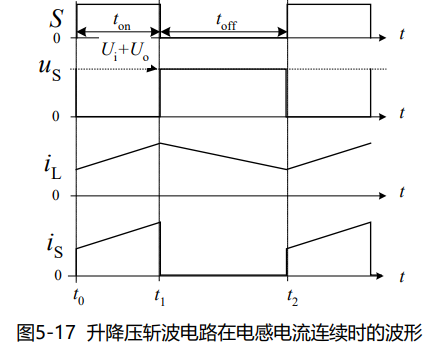

t0~t1时段：开关S导通，二极管VD处于断态。电感L两端的电压为Ui ， 电感电流不断增长。
t1~t2时段：开关S关断，二极管VD导通，电感通过VD向电容C放电， 电感电流不断减小。
数量关系
电感电压在一个周期的平均值UL可以表示为
由伏秒平衡，UL=0，可得
等式右边的负号表示升降压电路的输出电压与输入电压极性相反，其数值既可以高于其输入电压，也可以低于输入电压。
断续工作模式与前述拓扑分析思路相同。 负载电流很小时，电感电流将不连续，电压比的公式不再满足等式，此时输出电压|Uo|＞DUi /(1-D)，且负载电流越小，Uo越高。
输出空载时，|Uo|→∞，故升降压电路也不应空载，否则会产生很高的电压造成电路中元器件的损坏。
升降压型电路可以灵活的改变电压的高低，还能改变电压极性，因此常用于电池供电设备中产生负电源的电路，还用于各种开关稳压器中。
丘克斩波电路
丘克（Cuk）斩波电路
丘克电路可以看成是由升压型电路和降压型电路前后级联而成的。
电感电流连续工作模式

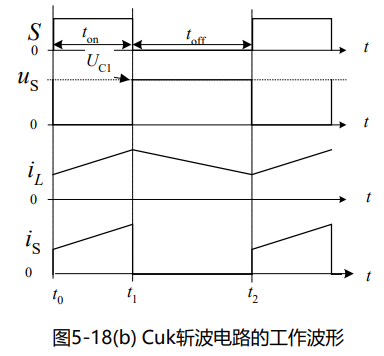

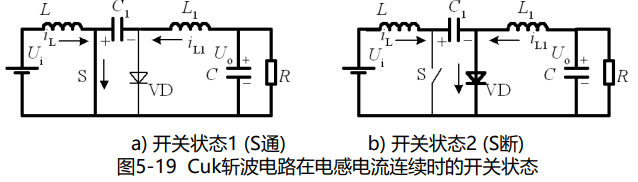

t0~t1时段：开关S导通，VD为断 态，L和L1的电流均增加；
t1~t2时段：开关S关断，VD导通 ，L经Ui ，VD，C1回路续流，L1经VD 和C续流。
数量关系
等式右边的负号表示输出电压与输入电压极性相反，其数值既可以高于其输入电压，也可以低于输入电压。
D→1时，|Uo|→∞，故应避免D过于接近1，以免造成电路损坏。
电感电流断续工作模式
负载电流很小时，电感电流将不连续，电压比的公式不再满足等式，输出电压|Uo|＞DUi /(1-D)，且负载电流越小，|Uo|越高。
输出空载时，|Uo|→∞，故丘克电路也不应空载，否则会产生很 高的电压造成电路中元器件的损坏。
丘克电路的特点与升降压电路相似，因此也常用于相同的用途。 丘克电路较为复杂，因此使用不甚广泛。 丘克电路一个突出的优点是输入和输出回路中都有电感，因此输出电压纹波和输入电流纹波均较小，在某些有特殊要求的场合使用比较合适。
